  1. A térvezérelt tranzisztorok I. Segédanyag a Villamosmérnöki Szak Elektronika I. tárgyához Belső használatra! BME Villamosmérnöki és Informatikai Kar Elektronikus Eszközök Tanszéke Székely Vladimír 2001 március

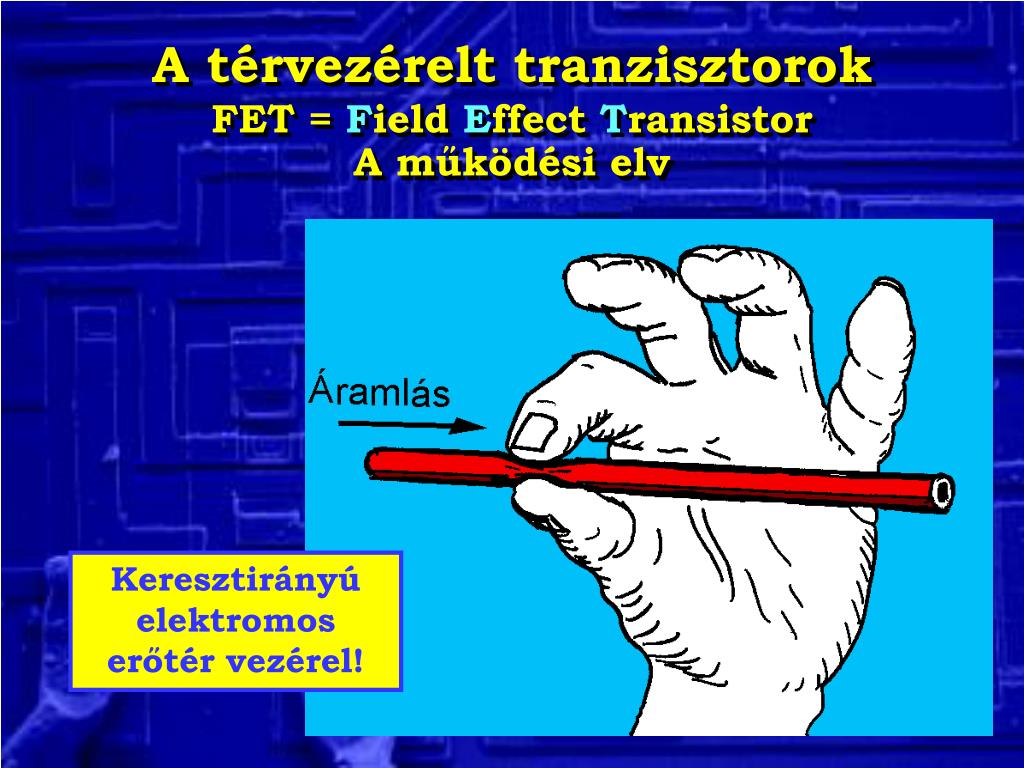

  2. A térvezérelt tranzisztorok FET =Field Effect Transistor A működési elv Keresztirányú elektromos erőtér vezérel!

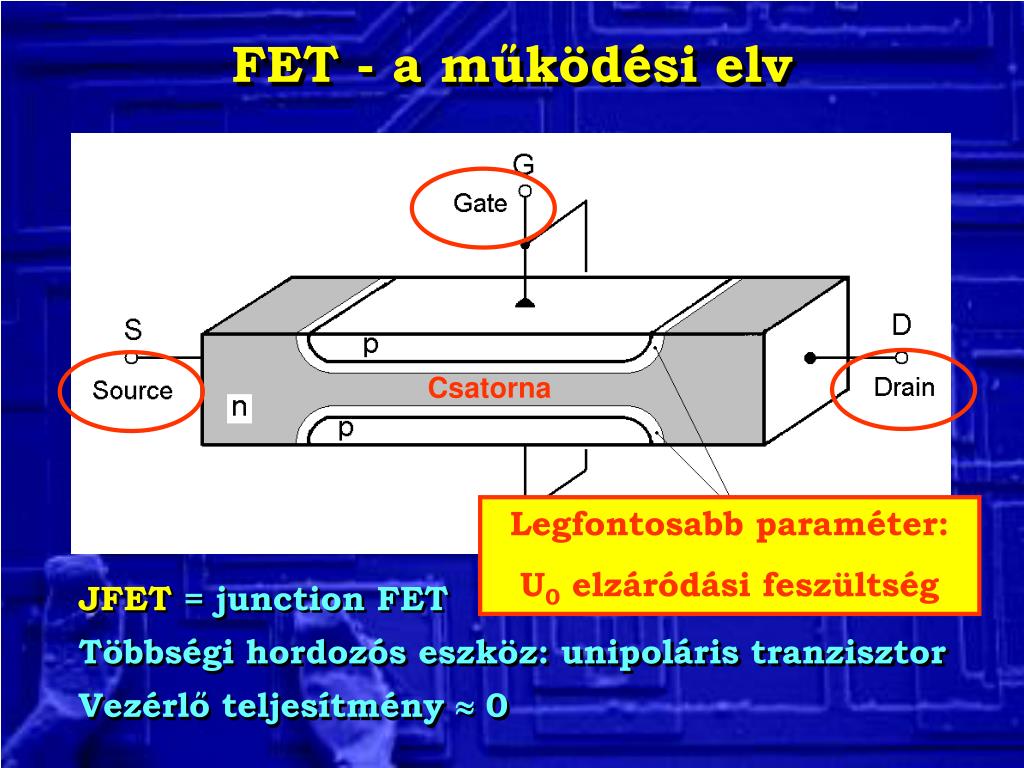

  3. FET - a működési elv Csatorna Legfontosabb paraméter: U0 elzáródási feszültség JFET= junction FET Többségi hordozós eszköz: unipoláris tranzisztor Vezérlő teljesítmény  0

  4. MOSFET tranzisztorok MOSFET = Metal-Oxide-Semiconductor FET Első alaptípus: kiürítéses (depletion mode) - Legfontosabb paraméter: U0 elzáródási feszültség Bulk

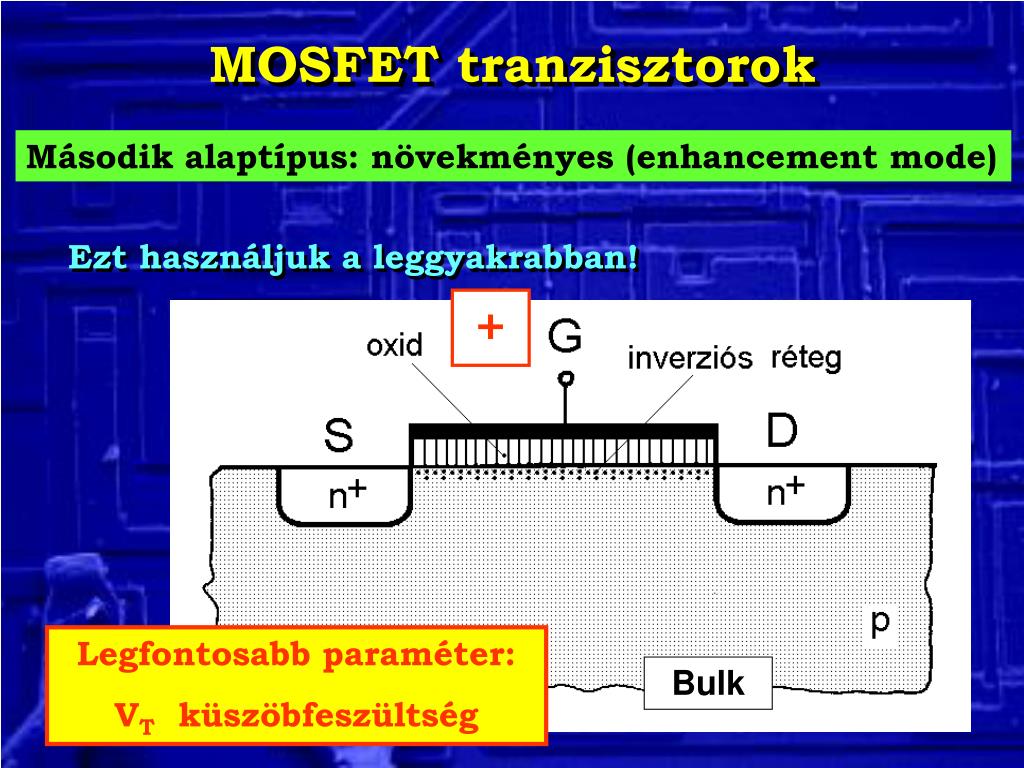

  5. MOSFET tranzisztorok Második alaptípus: növekményes (enhancement mode) Ezt használjuk a leggyakrabban! + Legfontosabb paraméter: VT küszöbfeszültség Bulk

  6. A FET tranzisztorok jelölése

  7. A MOSFET tranzisztor elmélete 1. Felületi jelenségek Erős inverzió: UF= 2 F

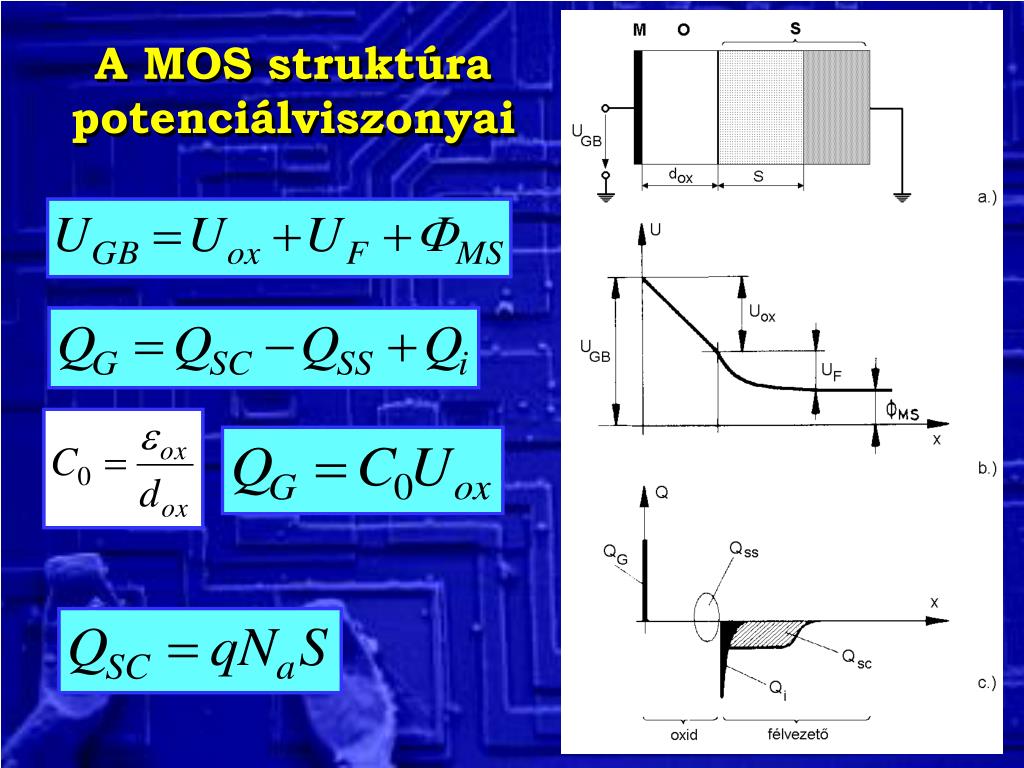

  8. A MOS struktúra potenciálviszonyai

  9. A MOS struktúra potenciálviszonyai

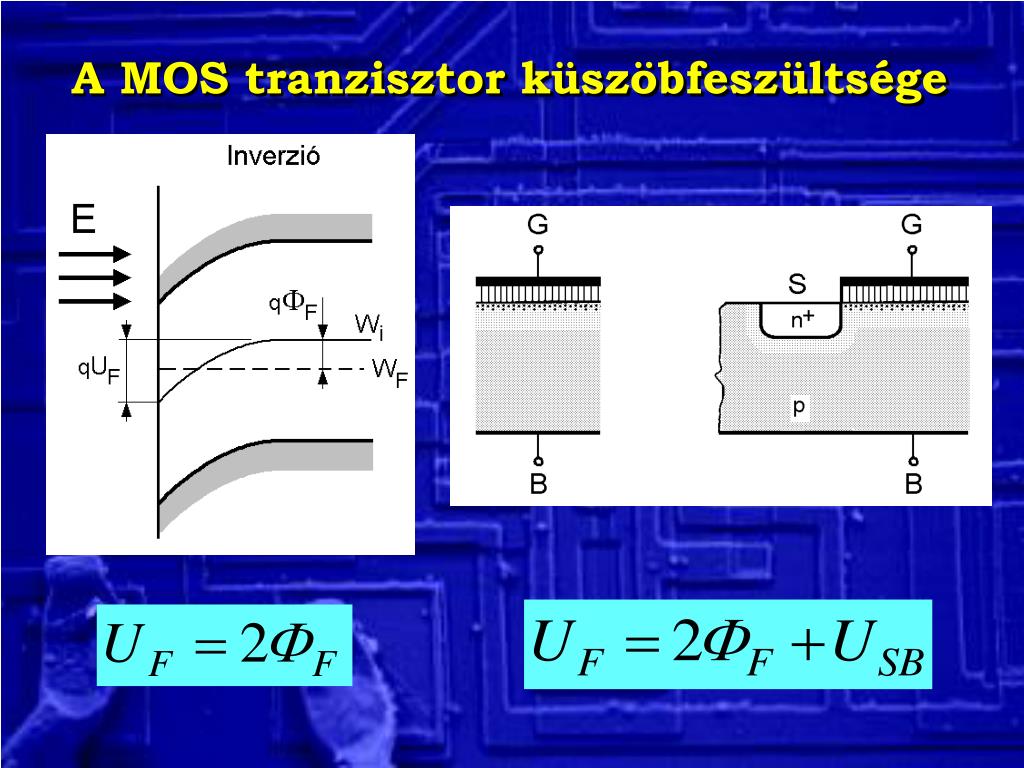

  10. A MOS tranzisztor küszöbfeszültsége

  11. A MOS tranzisztor küszöbfeszültsége esetén

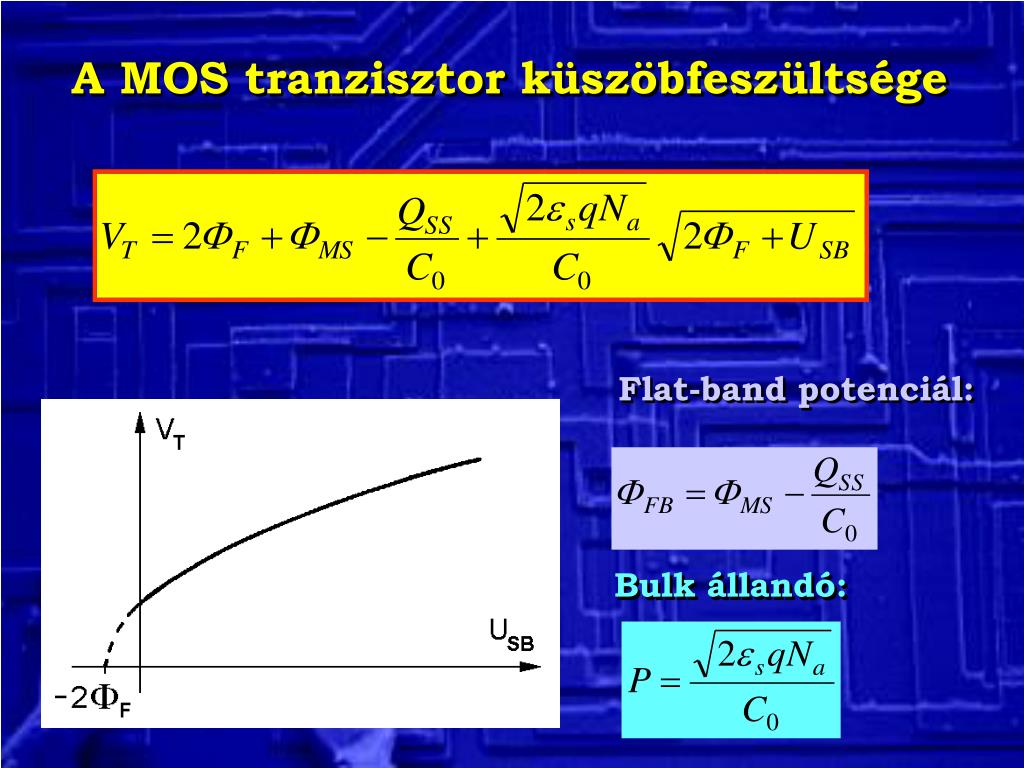

  12. A MOS tranzisztor küszöbfeszültsége Flat-band potenciál: Bulk állandó:

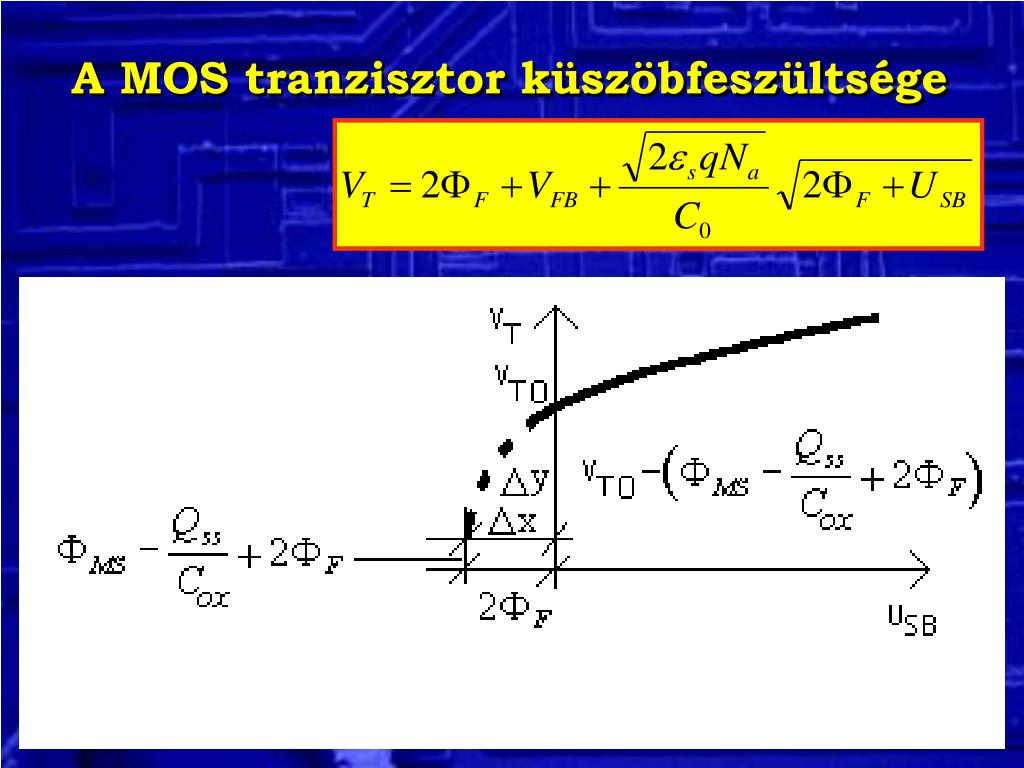

  13. A MOS tranzisztor küszöbfeszültsége

  14. PÉLDA • Egy MOS struktúra adatai: Na = 41015 /cm3, a Sirelatív dielektromos állandója 11,8, az oxidé 3,9, az oxid vastagsága dox = 0,03 m,MS = 0,2 V, QSS-t elhanyagoljuk. Számítsuk ki a Fermi potenciált, az oxid kapacitást, a bulk állandót és a küszöb-feszültséget USB = 0 V mellett!

  15. Az (ideális) Q-V görbe MOS szerkezeteken Q MOS kapacitás: oxidkapacitás és tértöltéskapacitás sorosan V U “MOM” kapacitás: töltések a fémfelületeken

  16. A C-V görbe (a Q-V görbe deriváltja) és mérése: adalékolás, VT (Qss) adódik néhány Hz dox S S néhány Hz MHz MHz

  17. A növekményes MOS tranzisztor karakterisztikája

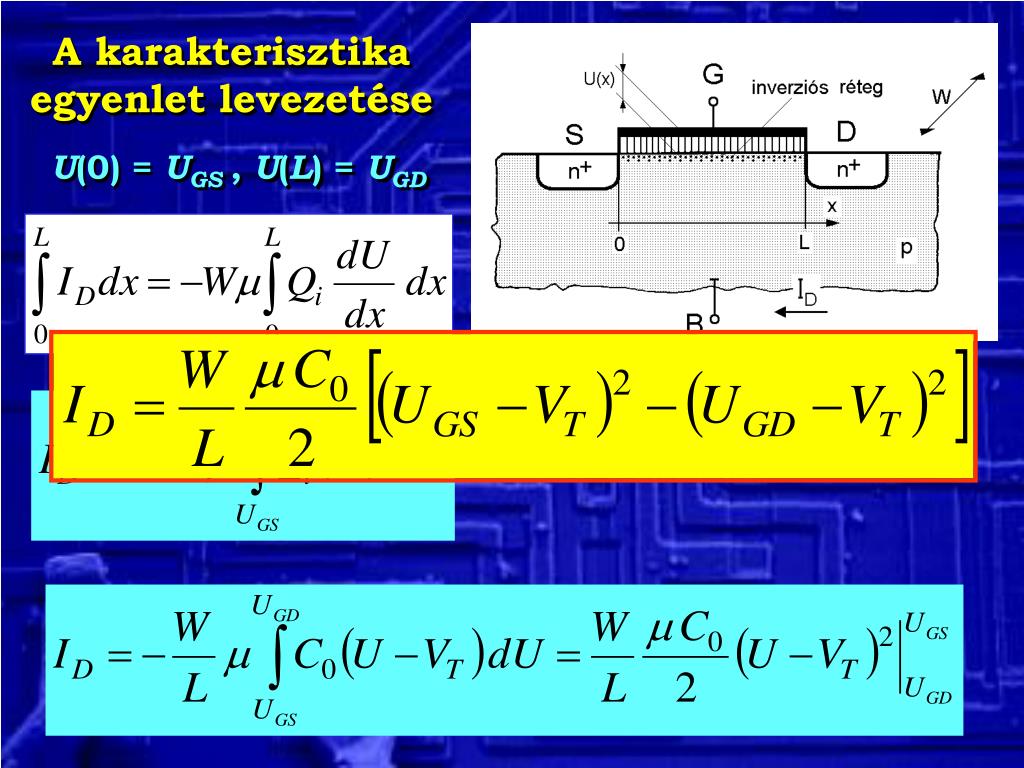

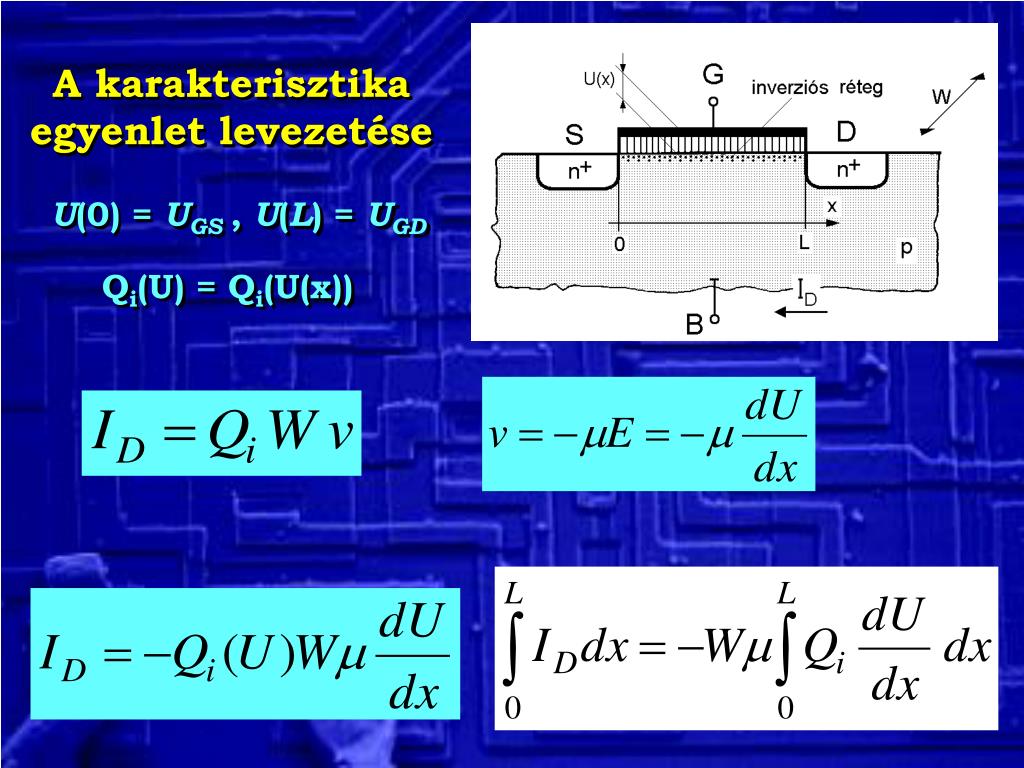

  18. A karakterisztika egyenlet levezetése U(0) = UGS , U(L) = UGD Qi(U) = Qi(U(x))

  19. A karakterisztika egyenlet levezetése U(0) = UGS , U(L) = UGD

  20. A karakterisztika egyenlet levezetése Minden működési tartományra!

  21. A telítéses működés Telítés: UGD< VT vagy UGS-VT< UDS Minden működési tartományra!

  22. Gyakorlati kivitel Felvétel optikai mikroszkóppal Elektron-mikroszkópos felvétel

  23. A MOS tranzisztorFém gate elektródás kivitel A korai MOS technika tranzisztora Problémák: gate átlapolás, VT , kevés vezeték sík

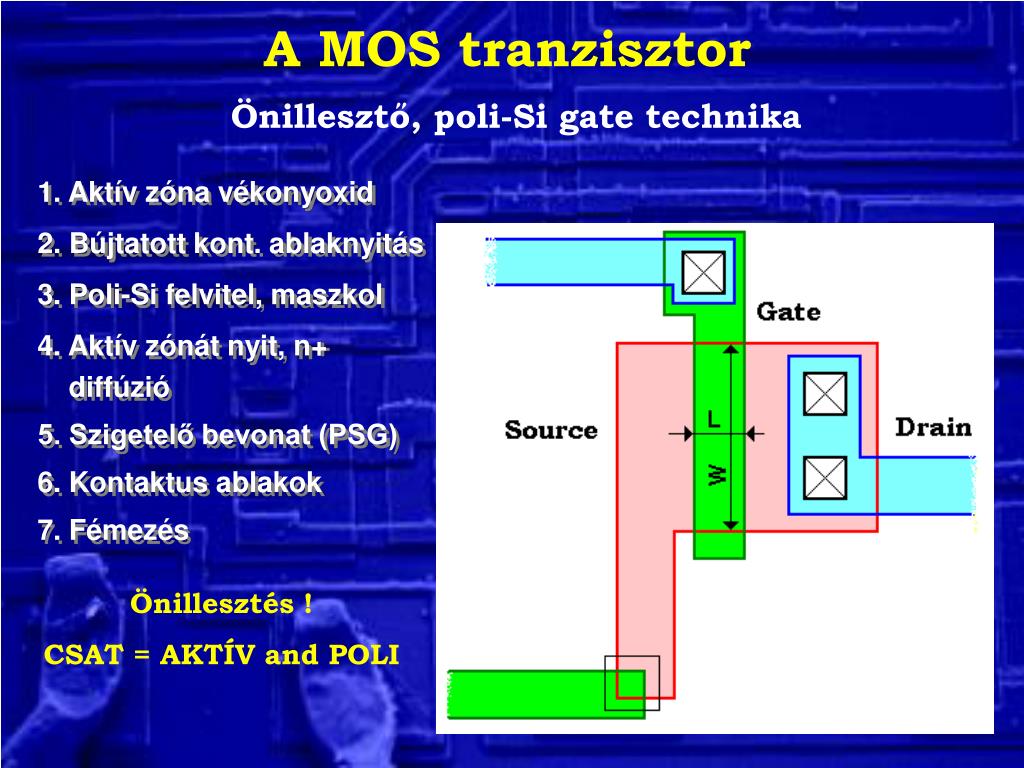

  24. A MOS tranzisztorÖnillesztő, poli-Si gate technika 1. Aktív zóna vékonyoxid 2. Bújtatott kont. ablaknyitás 3. Poli-Si felvitel, maszkol 4. Aktív zónát nyit, n+ diffúzió 5. Szigetelő bevonat (PSG) 6. Kontaktus ablakok 7. Fémezés Önillesztés ! CSAT = AKTÍV and POLI

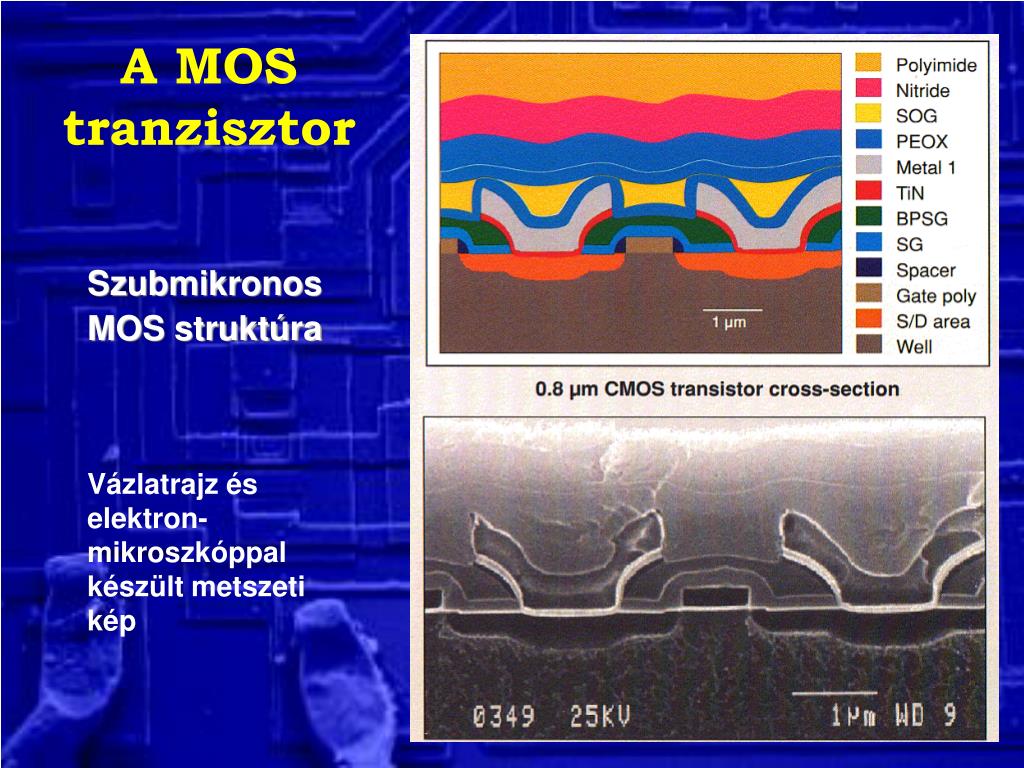

  25. A MOS tranzisztor Szubmikronos MOS struktúra Vázlatrajz és elektron-mikroszkóppal készült metszeti kép

  26. PÉLDA • Határozzuk meg a C0 = 1,110-3 F/m2 oxid kapacitású n-MOS tranzisztor áram állandóját! Az elektron mozgékonyságot 0,1 m2/Vs értékkel vegyük számításba!

  27. PÉLDA • Számítsuk ki, hogy mekkora az előbbi tranzisztor telítéses árama UGS= 5 V vezérlő feszültség mellett, ha VT= 1 V és a tranzisztor mérete W = 10 m, L = 0,8 m!

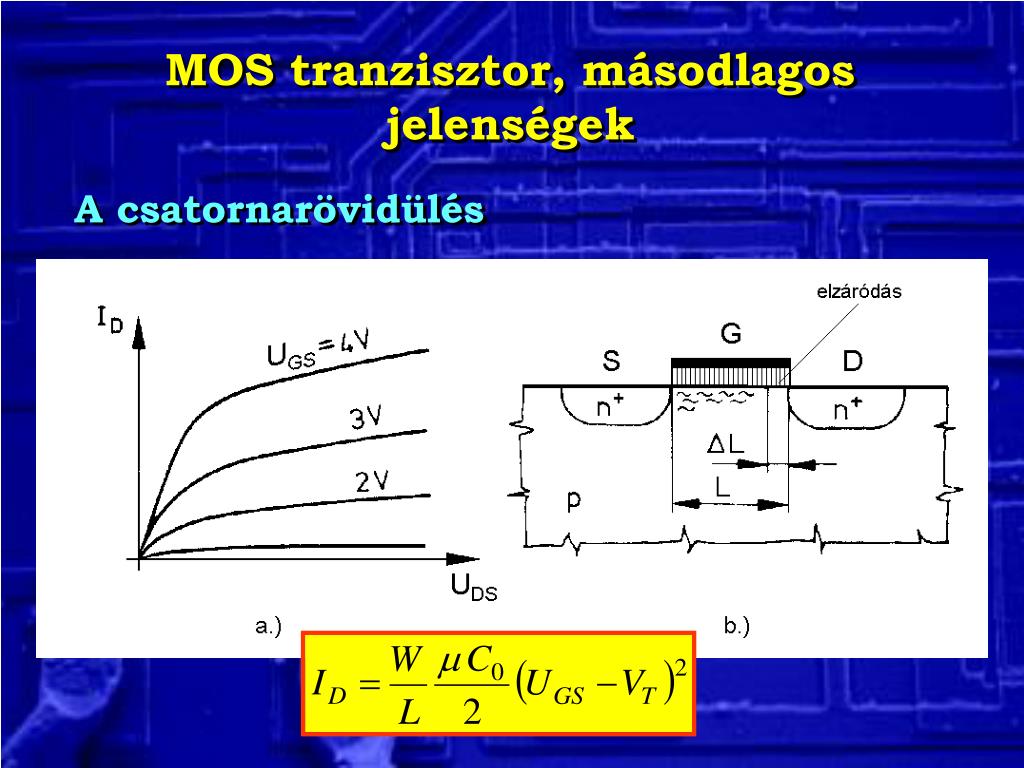

  28. MOS tranzisztor, másodlagos jelenségek A csatornarövidülés

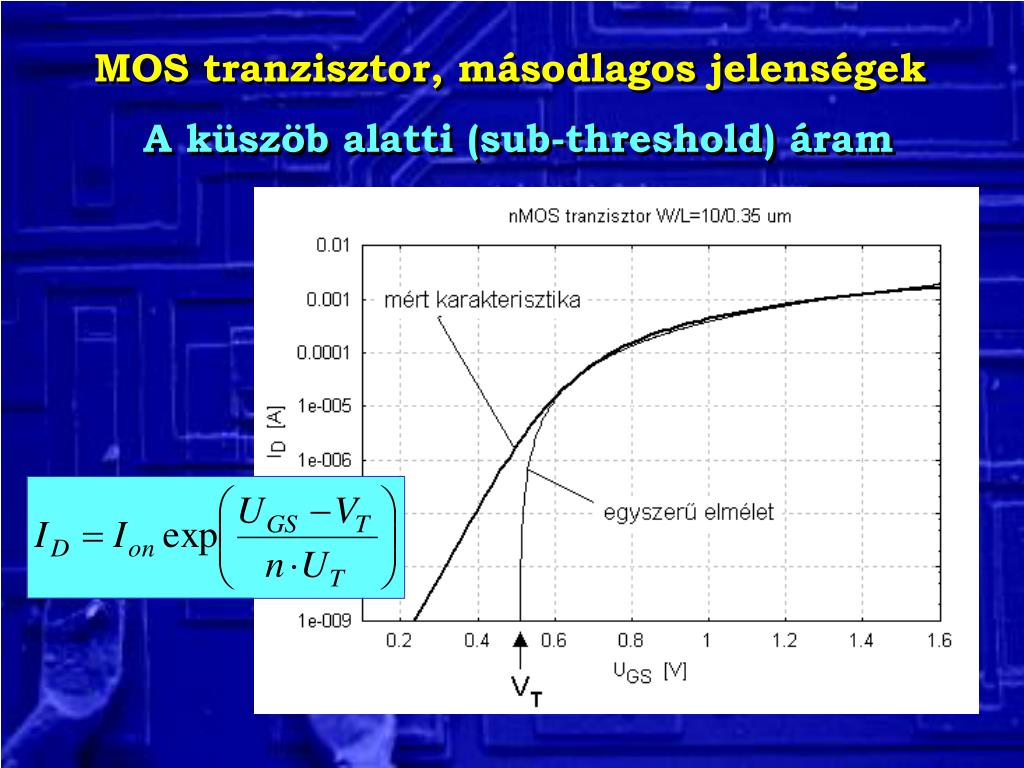

  29. MOS tranzisztor, másodlagos jelenségek A küszöb alatti (sub-threshold) áram

  30. MOS tranzisztor, másodlagos jelenségek A küszöbfeszültség függése a geometriától Keskeny csatorna: VT növekszik Rövid csatorna: VT csökken

  31. A MOS tranzisztor kapacitásai Bulk

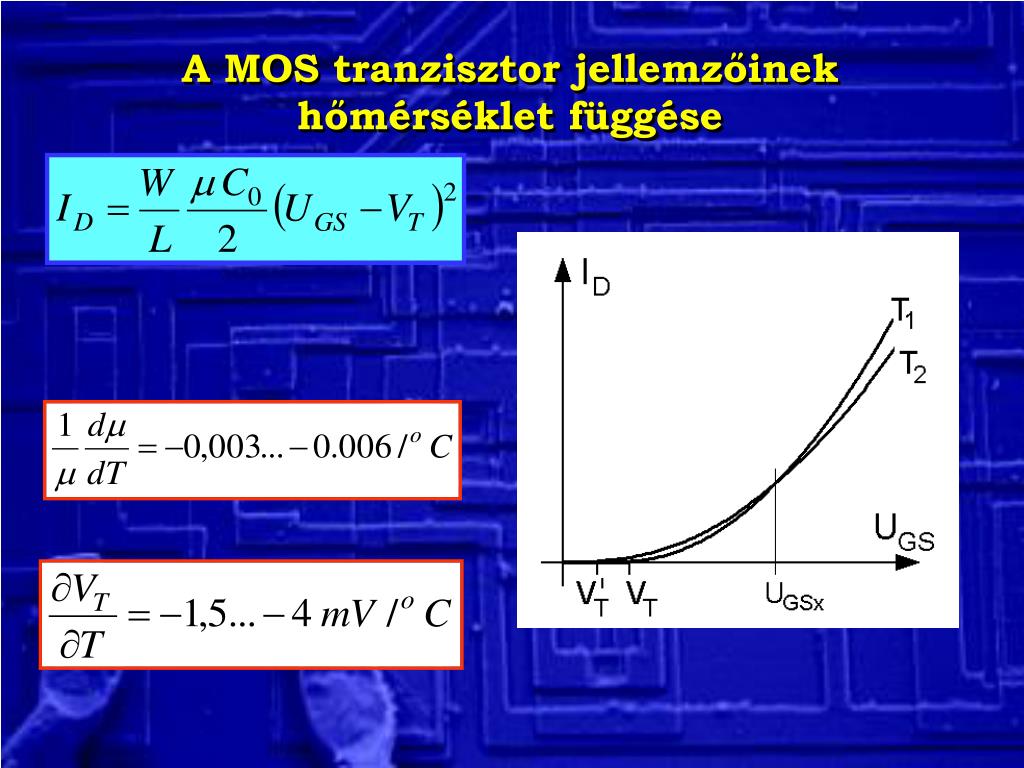

  32. A MOS tranzisztor jellemzőinek hőmérséklet függése

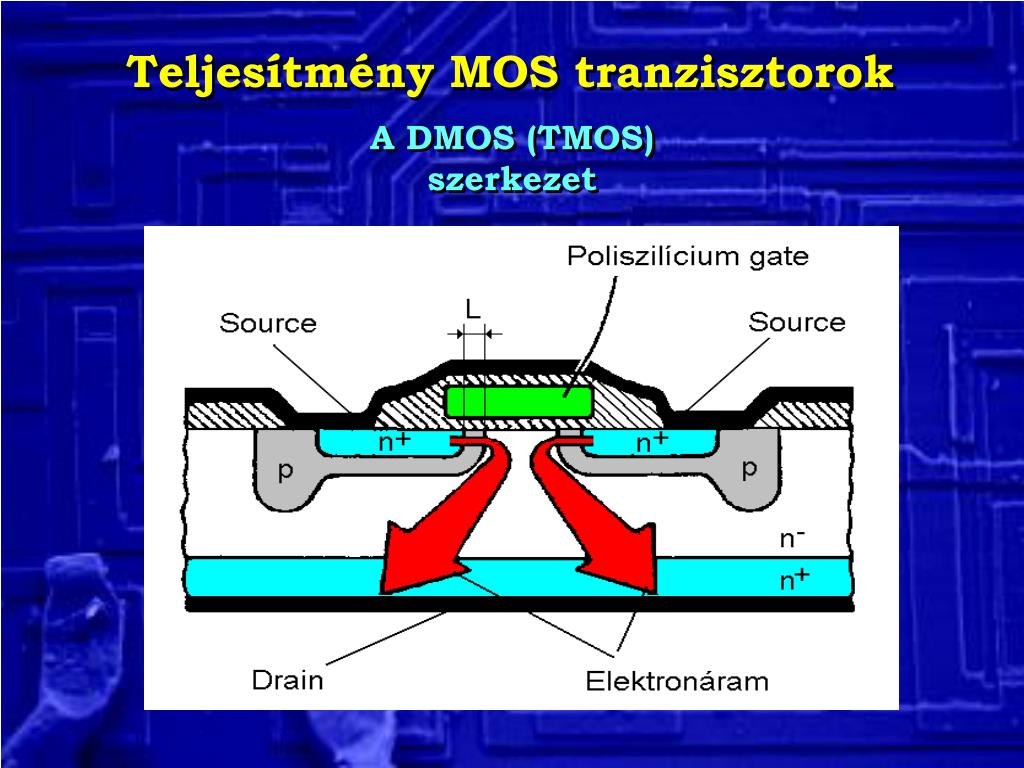

  33. Teljesítmény MOS tranzisztorok A DMOS (TMOS) szerkezet

  34. Teljesítmény MOS tranzisztorok A VMOS szerkezet SiO2

  35. A kiürítéses MOS tranzisztor Eltolt küszöbfeszültségű növekményes

  36. ID UGS A növekményes és kiürítéses MOS tranzisztorok, VT beállítása VTp VTn VTp VTn Küszöbfeszültség eltolása: +Qss miatt VT negatív irányba tolódik, NA- ionok implantálása a csatornába: VT pozitív irányba tolódik.
