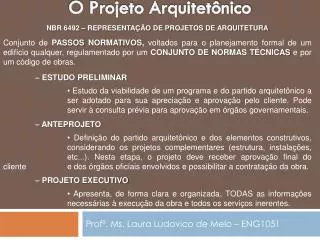

  1. NBR 6492 – REPRESENTAÇÃO DE PROJETOS DE ARQUITETURA Conjunto de PASSOS NORMATIVOS, voltados para o planejamento formal de um edifício qualquer, regulamentado por um CONJUNTO DE NORMAS TÉCNICAS e por um código de obras. – ESTUDO PRELIMINAR • Estudo da viabilidade de um programa e do partido arquitetônico a ser adotado para sua apreciação e aprovação pelo cliente. Pode servir à consulta prévia para aprovação em órgãos governamentais. – ANTEPROJETO • Definição do partido arquitetônico e dos elementos construtivos, considerando os projetos complementares (estrutura, instalações, etc...). Nesta etapa, o projeto deve receber aprovação final do cliente e dos órgãos oficiais envolvidos e possibilitar a contratação da obra. – PROJETO EXECUTIVO • Apresenta, de forma clara e organizada, TODAS as informações necessárias à execução da obra e todos os serviços inerentes. O Projeto Arquitetônico Profª. Ms. Laura Ludovico de Melo – ENG1051

  2. PROJETO DE ARQUITETURA: CONJUNTO DE PLANTAS • Planta de Situação: demonstra a localização do terreno na quadra onde ele está situado. • Planta de Locação ou Localização: demonstra a localização da obra dentro do terreno, com seus respectivos recuos frontais e laterais. Profª. Ms. Laura Ludovico de Melo – ENG1051

  3. PROJETO ARQUITETÔNICO: PLANTAS E VISTAS Profª. Ms. Laura Ludovico de Melo – ENG1051

  4. PROJETO ARQUITETÔNICO: PLANTAS E VISTAS Profª. Ms. Laura Ludovico de Melo – ENG1051

  5. CONTEÚDO DA PLANTA BAIXA A planta baixa é a representação gráfica de uma vista ortográfica seccional do tipo corte, obtida quando imaginamos passar por uma construção um plano ‘projetante’ secante horizontal, de altura a seccionar o máximo possível de aberturas (média de 1,20 a 1,50m em relação ao piso do pavimento em questão) e considerando o sentido de visualização do observador de cima para baixo, acrescido de informações técnicas. Profª. Ms. Laura Ludovico de Melo – ENG1051

  6. CONTEÚDO DA PLANTA BAIXA • vedações (paredes) • estrutura (pilares) • aberturas (portas e janelas) • circulação • notações: • cotas • escala (preferir 1:50) • títulos e áreas dos ambientes • hachuras do piso das áreas molhadas • equipamentos • indicação dos cortes • dimensões das aberturas/vãos • especificações de materiais Profª. Ms. Laura Ludovico de Melo – ENG1051

  7. CONTEÚDO DA PLANTA BAIXA: PAREDES Profª. Ms. Laura Ludovico de Melo – ENG1051

  8. CONTEÚDO DA PLANTA BAIXA: PAREDES PAREDES: São representadas de acordo com suas espessuras e com simbologia relacionada ao material que as constitui. Normalmente desenha-se a parede de 15cm, ela pode variar conforme a intenção e necessidade arquitetônica. Ao utilizar a escala 1/200 ou outras similares que originem desenhos muito pequenos, torna-se impraticável desenhar as paredes utilizando dois traços, deve-se portanto, desenhar as paredes “cheias”. Profª. Ms. Laura Ludovico de Melo – ENG1051

  9. CONTEÚDO DA PLANTA BAIXA : ABERTURAS Definição dos VÃOS: Aberturas: Portas e Janelas com função de acesso ao ambiente, para o caso das portas. E de ventilação e iluminação natural, para o caso das janelas. Existem as aberturas ZENITAIS que são usadas para uma ventilação e iluminação ZENITAL, ou seja, aberturas no “teto”. Profª. Ms. Laura Ludovico de Melo – ENG1051

  10. CONTEÚDO DA PLANTA BAIXA: ABERTURAS PORTAS E PORTÕES São desenhados representando-se sempre a(s) folha(s) da esquadria, com linhas auxiliares, se necessário, procurando especificar o movimento da(s) folha(s) e o espaço ocupado. Profª. Ms. Laura Ludovico de Melo – ENG1051

  11. CONTEÚDO DA PLANTA BAIXA: ABERTURAS PORTAS E PORTÕES portas que ligam compartimentos sem diferença de nível portas que ligam compartimentos com diferença de nível portas com soleira de nível diferente do piso boneca de porta (10 cm) Profª. Ms. Laura Ludovico de Melo – ENG1051

  12. CONTEÚDO DA PLANTA BAIXA: ABERTURAS TIPO DE PORTAS E PORTÕES Profª. Ms. Laura Ludovico de Melo – ENG1051

  13. CONTEÚDO DA PLANTA BAIXA: ABERTURAS JANELAS: São desenhadas representando-se o peitoril (altura entre a parte mais baixa da janela e o piso interno acabado) visto. O vidro da janela é representado cortado, como se a mesma estivesse fechada. Representação para escalas maiores que 1/50 Representação para escalas de 1/50 ( a mais utilizada ) Representação alternativa, com detalhamento. Janela Vista ( FACHADA OU EM CORTE ) Profª. Ms. Laura Ludovico de Melo – ENG1051

  14. CONTEÚDO DA PLANTA BAIXA: ABERTURAS JANELAS ALTAS: O plano horizontal da planta corta as janelas com altura do peitoril até 1.50m, sendo estas representadas conforme a figura abaixo, sempre tendo como a primeira dimensão a largura da janela pela sua altura e peitoril correspondente. Para janelas em que o plano horizontal não o corta, a representação é feita com linhas invisíveis. Janela alta – ex. Banheiro. A parede é representada com linhas cheias e é desenhado a projeção da Janela com linha tracejada. Profª. Ms. Laura Ludovico de Melo – ENG1051

  15. CONTEÚDO DA PLANTA BAIXA: ABERTURAS QUADRO DE ABERTURAS: Indica todas as esquadrias a serem empregada, através de suas nomenclaturas – simbologias: P1, J1, PT1 etc. Contém, tipo, quantidade, ambiente em que serão colocadas (não é obrigatório), funcionamento e tipo de material. Profª. Ms. Laura Ludovico de Melo – ENG1051

  16. CONTEÚDO DA PLANTA BAIXA: PISOS OS PISOS: Para a representação gráfica em Planta Baixa, os pisos são classificados em dois tipos: COMUNS e os IMPERMEÁVEIS (representados apenas em áreas dotadas de equipamentos hidráulicos). Lembramos que o tamanho do reticulado representa uma simbologia, não tendo a ver necessariamente com o tamanho real das lajotas ou pisos cerâmicos (convenciona-se utilizar 20x20 cm, 30x30 cm ou 50x50 cm). Profª. Ms. Laura Ludovico de Melo – ENG1051

  17. CONTEÚDO DA PLANTA BAIXA: PISOS COTA DE NÍVEL: Nível de referência - cota 0 Casa construída em diferentes níveis: – banheiro difere da sala (mais baixo) – Varanda mais alta que piso externo Sinal de + ou – em função da localização do NR. Deve-se colocar a indicação em todos os Ambientes Profª. Ms. Laura Ludovico de Melo – ENG1051

  18. CONTEÚDO DA PLANTA BAIXA: EQUIPAMENTOS HIDRÁULICOS: Dependendo de suas alturas, podem ser seccionados ou não pelo plano que define a planta baixa. Em uma ou Outra situação, são normalmente representados pelo número mínimo de linhas básicas para que identifiquem sua natureza. ELÉTRICOS: Geladeiras, Freezers etc Fogão, Coifas, Fornos Elétricos, Microondas etc Máquinas de Lavar, Tanquinho, Secadoras etc Profª. Ms. Laura Ludovico de Melo – ENG1051

  19. CONTEÚDO DA PLANTA BAIXA: ESCADAS Profª. Ms. Laura Ludovico de Melo – ENG1051

  20. CONTEÚDO DA PLANTA BAIXA: ELEMENTOS OCULTOS REPRESENTAÇÃO GRÁFICA: Elementos ocultos ou acima do plano de corte: Neste caso, deve-se sempre representar o contorno do elemento considerado, através do emprego de linhas tracejadas conforme padrão adotado pela ABNT. Profª. Ms. Laura Ludovico de Melo – ENG1051

  21. CONTEÚDO DA PLANTA BAIXA: INFORMAÇÕES NOME DOS AMBIENTES: Nomes em letras padronizadas, conforme ABNT. Nomes sempre na horizontal: b) Utilização sempre de letras maiúsculas; c) Alturas das letras entre 3 e 5 mm; d) Letras não inclinadas; e) Colocação convencional no centro das peças. ÁREA DOS AMBIENTES: Colocação sempre abaixo do nome da peça (deixar espaçamento de 2 mm entre cada linha de texto); Letras um pouco menores do que a indicação do Nome das peças (3 mm ou 2 mm); Indicação sempre na unidade “m²” (metros quadrados); ESCRITÓRIO A= 11,00 m² Profª. Ms. Laura Ludovico de Melo – ENG1051

  22. CONTEÚDO DA PLANTA BAIXA: COTAS VÃOS – OPÇÕES: A dimensões são representadas apenas em uma abertura de cada tipo na planta. Por exemplo, se em toda a planta houver apenas 2 tipos de porta e 3 tipos de janela, usa-se os códigos P1, P2, J1, J2 e J3, colocando-se as dimensões de cada abertura somente em uma abertura de cada tipo. Os códigos são inseridos em um círculos de diâmetro 8 mm. No caso das janelas, a indicação do peitoril (parapeito) pode ser feita abaixo dessa linha ou paralelamente à representação da abertura. Profª. Ms. Laura Ludovico de Melo – ENG1051

  23. CONTEÚDO DA PLANTA BAIXA: COTAS O desenho da Planta Baixa deve ser contemplado de COTAS, ou seja: das DIMENSÕES de todos os ambientes, bem como de toda a edificação projetada. O Sistema de Cotas deve seguir rigorosamente, as determinações da ABNT. Selecionamos as principais: a) as linhas de cota devem estar sempre fora do desenho, salvo em casos de impossibilidade; b) as linhas de chamada devem parar de 2 a 3 mm do ponto dimensionado; c) as cifras (números) devem ter 3 mm de altura, e o espaço entre elas e a linha de cota deve ser de 1,5 mm; d) quando a dimensão a cotar não permitir a cota na sua espessura, colocar a cota ao lado, indicando seu local exato com uma linha; e) as linhas de cota no mesmo alinhamento devem ser completas; f) evitar a duplicação de cotas. g) nos cortes somente marcas as cotas verticais; h) todas as dimensões totais devem ser identificadas; i) Identificar pelo menos três linhas de cota,: - subdivisão de paredes e esquadrias, - cotas das peças e paredes - cotas totais externas. Profª. Ms. Laura Ludovico de Melo – ENG1051

  24. CONTEÚDO DA PLANTA BAIXA: COTAS Profª. Ms. Laura Ludovico de Melo – ENG1051

  25. CONTEÚDO DA PLANTA BAIXA: COTAS Profª. Ms. Laura Ludovico de Melo – ENG1051

  26. ROTEIRO DE COMO DESENHAR A PLANTA BAIXA: 1ª ETAPA (com traço fino – traço de construção – USAR LAPISEIRA 0,3 COM GRAFITE HB ou F): Marcar o contorno externo do projeto; 2. Desenhar a espessura das paredes externas; 3. Desenhar as principais divisões internas; Profª. Ms. Laura Ludovico de Melo – ENG1051

  27. ROTEIRO DE COMO DESENHAR A PLANTA BAIXA: 2ª ETAPA (com traço médio –USAR LAPISEIRA 0,5 COM GRAFITE HB): 1. Desenhar as aberturas – portas e janelas; 2. Desenhar os equipamentos sanitários e equipamentos elétricos de porte; 3. Desenhar a projeção da cobertura em linha fina contínua; 4. Apagar o excesso dos traços. Profª. Ms. Laura Ludovico de Melo – ENG1051

  28. ROTEIRO DE COMO DESENHAR A PLANTA BAIXA: 3ª ETAPA (reformçar todos os traços): 1. Desenhar as linhas tracejadas ou traço dois pontos – projeção da cobertura, reservatórios, iluminação zenital (traço médio); 2. Denominar os ambientes (traço médio); 3. Indicar a área de cada ambiente e a especificação do tipo de piso (traço médio); 4. Cotar aberturas, códigos e quadro de esquadrias – portas, janelas, portões (traço médio); 5. Colocar a indicação de níveis (traço médio); 6. Cotar o projeto (linhas finas); 7. Desenhar hachura no piso das “áreas molhadas” – com equipamentos hidráulicos (traço fino); 8. Indicar a posição dos cortes; a entrada principal; o norte (traço médio/grosso); 9. Acentuar a espessura dos traços da parede (traço grosso); 10. Denominar o tipo de desenho (planta baixa, planta de cobertura, implantação...), bem como colocar a escala (1/50; 1/100...). Profª. Ms. Laura Ludovico de Melo – ENG1051

  29. ROTEIRO DE COMO DESENHAR A PLANTA BAIXA: 3ª ETAPA (reformçar todos os traços): Profª. Ms. Laura Ludovico de Melo – ENG1051

  30. CONSIDERAÇÕES FINAIS : Representar a PLANTA BAIXA, completando-a com todas as informações (gráficas e escritas) : •Escala, preferencialmente: 1:50 •Espessura das paredes 15 cm •Projeção dos beirais em todas as laterais da casa, onde houver. •Indicar todas as áreas de todos os compartimentos •Indicar todos os pisos de área molhada: banheiro, cozinha e varanda etc •Colocar todos os níveis – considerar o box do banheiro com rebaixo de 3 cm. OBS: COLOCAR INDICAÇÃO DE NÍVEIS APENAS ONDE HÁ DIFERENÇAS, E NÃO EM TODOS OS COMPARTIMENTOS. •Considerar bonecas de portas sempre que possível de 10cm •De preferência as janelas devem ser centralizadas nos vãos •Fazer , sempre, o quadro de aberturas Profª. Ms. Laura Ludovico de Melo – ENG1051

  31. CONSIDERAÇÕES FINAIS : Profª. Ms. Laura Ludovico de Melo – ENG1051

  32. CONSIDERAÇÕES FINAIS : Profª. Ms. Laura Ludovico de Melo – ENG1051

  33. CONSIDERAÇÕES FINAIS : Profª. Ms. Laura Ludovico de Melo – ENG1051
