Dise o combinacional

Diseño Combinacional

He fallado una y otra

vez en mi vida,

por eso he conseguido el éxito.

Michael Jordan


Dise e un sistema combinacional capaz de sumar 2 n meros binarios de n bits cada numero

Diseñe un sistema Combinacional capaz de sumar 2 números binarios de n Bits cada numero

n Bits ?


An a3 a2 a1 a0 bn b3 b2 b1 b0

A2

A1

A0

A3

B2

B1

B0

B3

An

Bn

Cn

C4

C3

C2

C1

Cn+1

2

1

0

3

n

C3

C2

C1

Cn

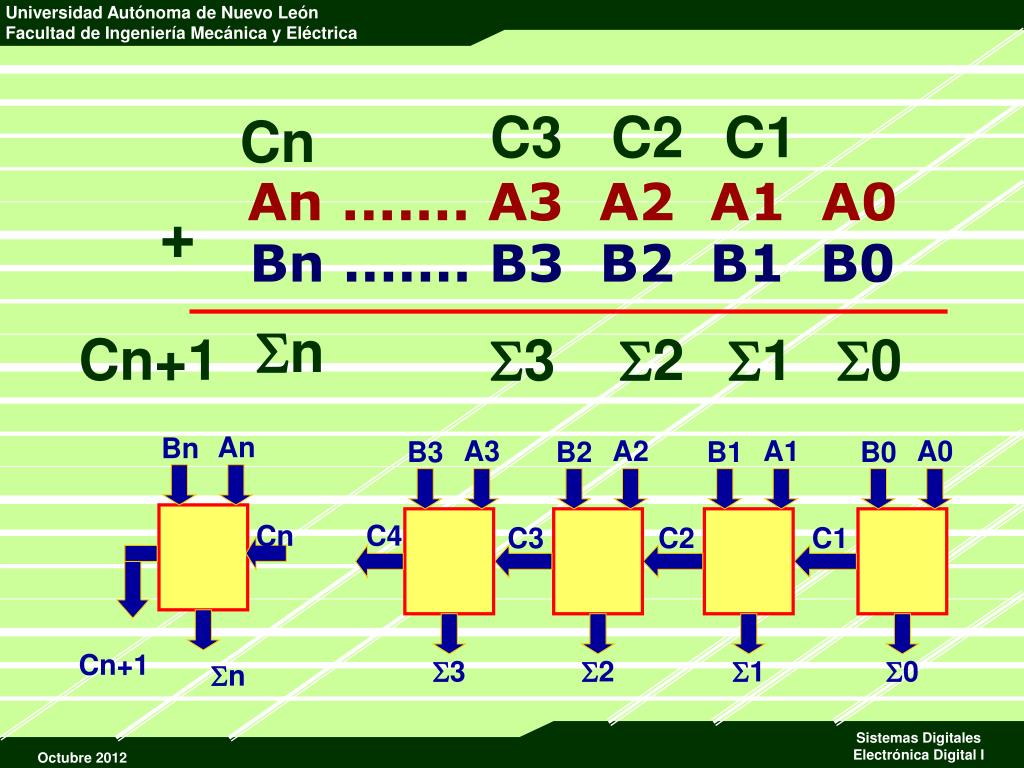

An ....... A3 A2 A1 A0Bn ....... B3 B2 B1 B0

+

n

Cn+1

3

2

1

0


Dise o combinacional

A2

A1

A0

A3

B2

B1

B0

B3

C4

C3

C2

C1

2

1

0

3

An

Bn

Cn+1

Cn

n


Dise o combinacional

Diagrama de Bloques


Dise o combinacional

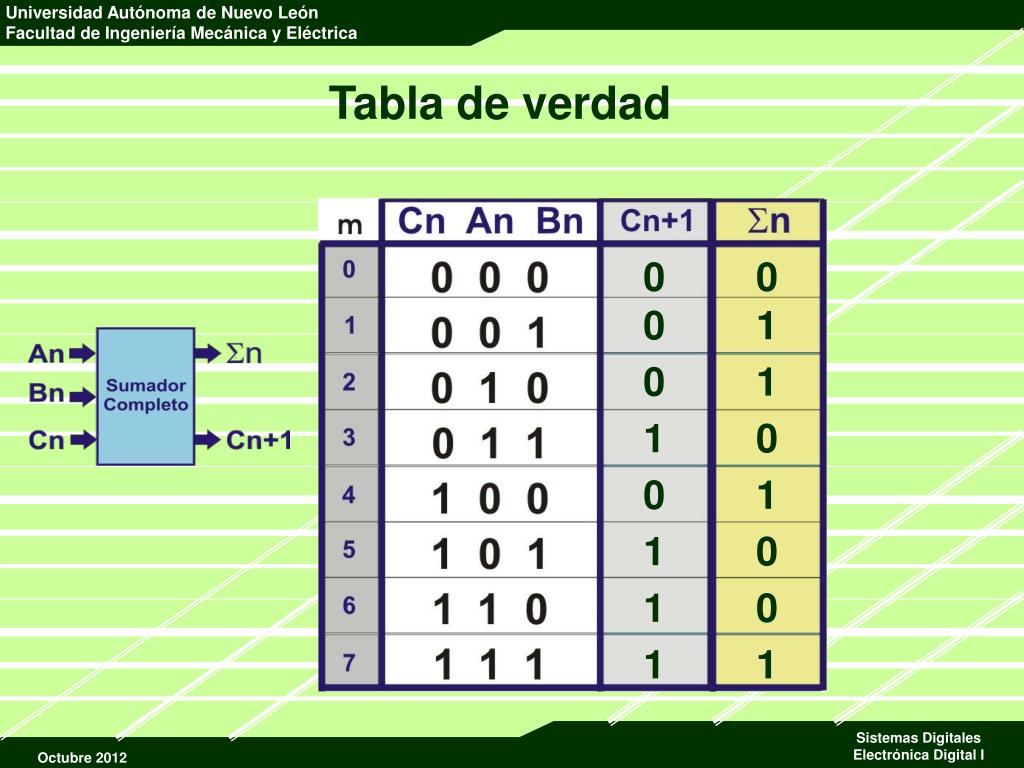

Tabla de verdad

0

0

0

1

0

1

1

0

0

1

1

0

1

0

1

1


Dise o combinacional

Ecuaciones mínimas

0

0

1

0

1

0

1

1

0

1

0

1

1

1

0

0


Dise o combinacional

Ecuaciones mínimas

FCn+1 (An, Bn, Cn)=AnBn+AnCn+BnCn

FSn (An, Bn, Cn)=A  B  C


Dise o combinacional

Archivo en ABEL-HDL


Dise o combinacional

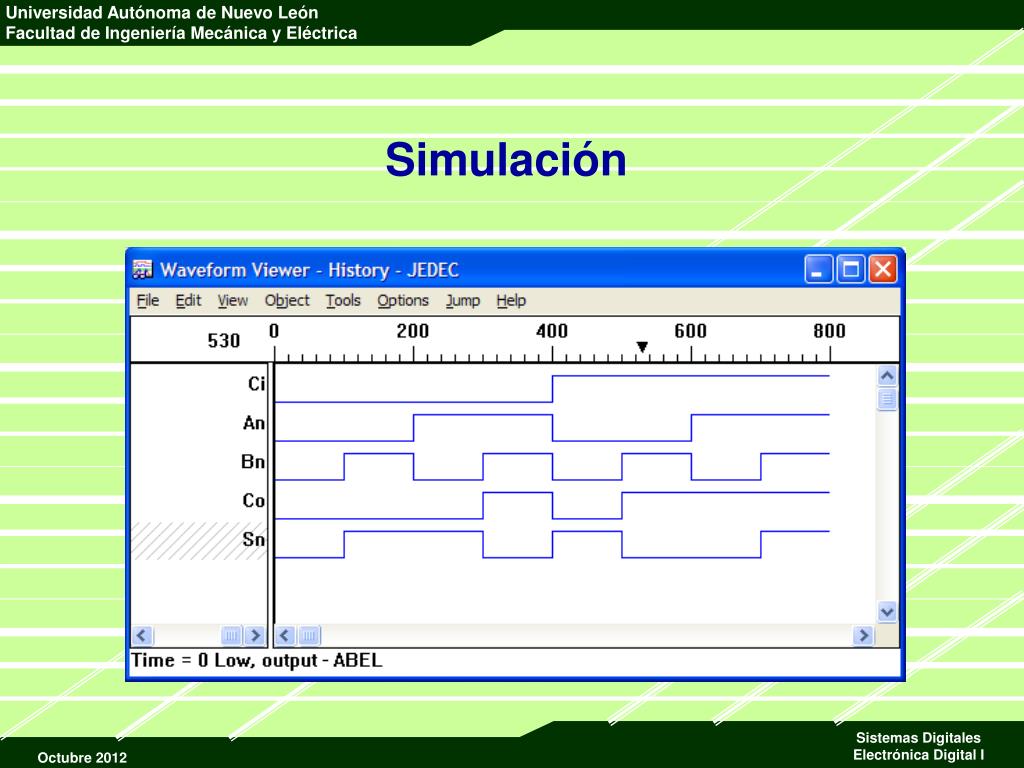

Simulación

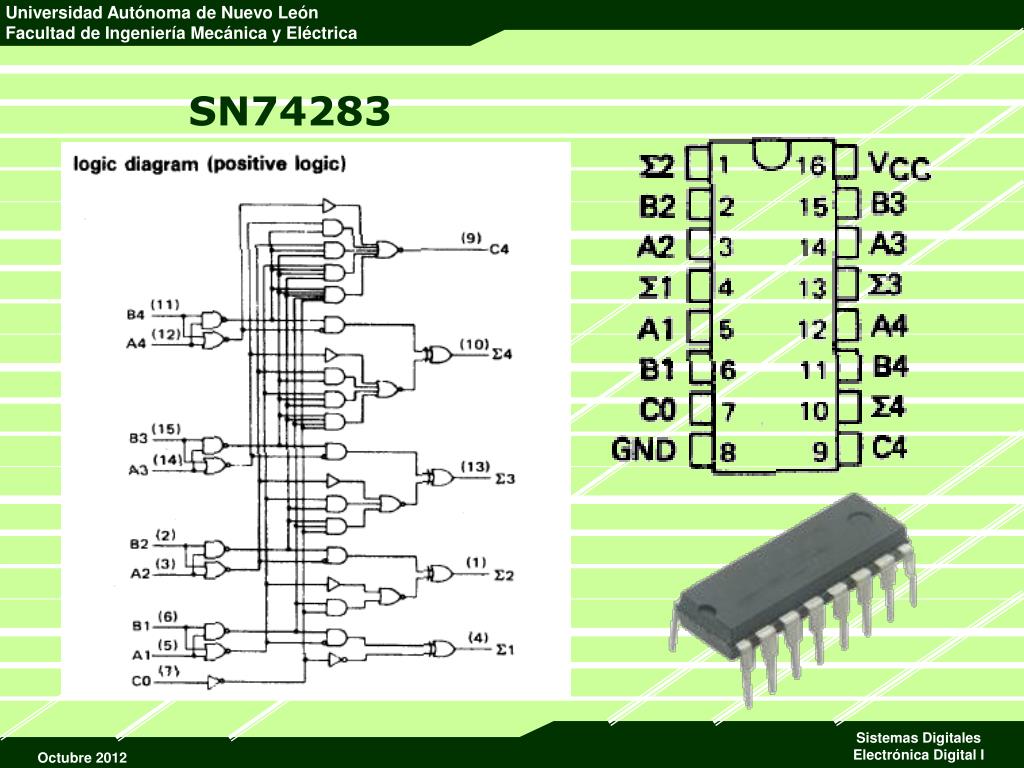

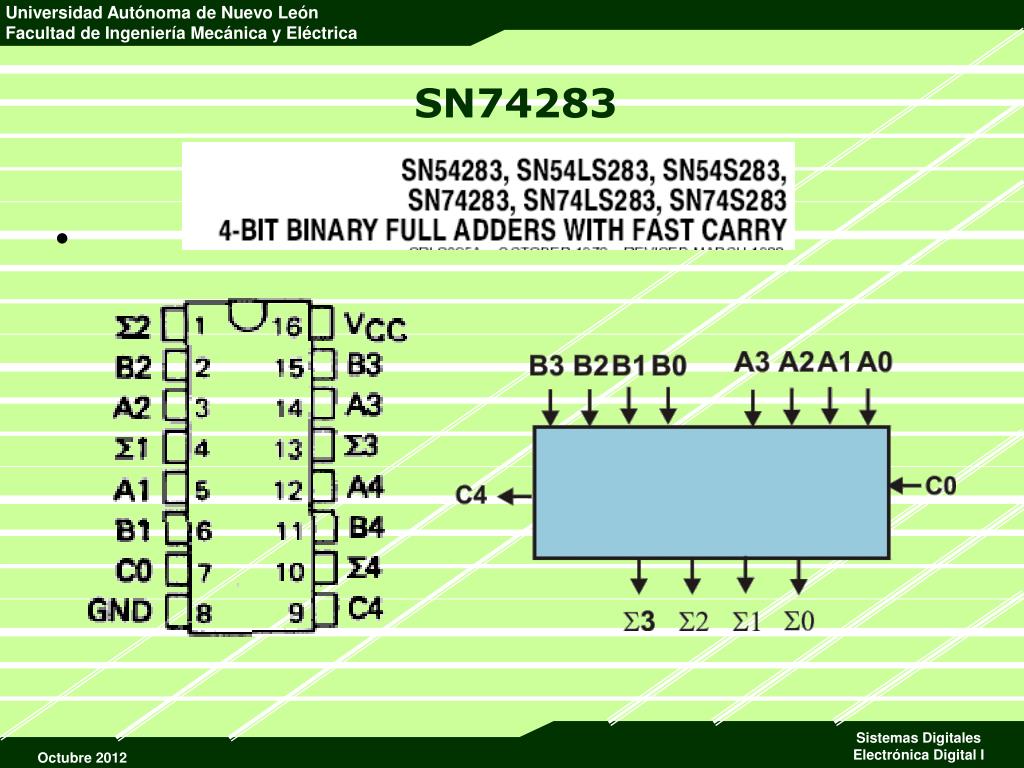

Sn74283

SN74283


Sn742831

SN74283


Reporte para esta actividad

Reporte para esta actividad

1.- Portada

2.- Redacción del problema

3.- Diagrama de Bloques (entradas y Salidas)

4.- Tabla de Verdad

5.- Código ABEL

6.- Simulación

7.- Archivo RPT (ecuaciones y pin out)

8.- Foto del circuito

9.- Conclusiones y recomendaciones

Hoja de datos

Del fabricante

www.ti.com


Dise o combinacional

AG Electrónica

Colón 171 Pte. Monterrey, N.L.

Tel 8-375-4406

Electrónica Reforma 2000

Reforma Ote 1277

Tel 8-372-4261

Inteligencia Robótica Digital Técnicos No. 239 Col. Tecnológico Tel. y Fax: 8- 359-4496

Don Chip edificio 7 de FIME

Electrónica Universal

Keramos No. 222 Col. Del Prado

Tels. 83-756905, 83-751553, 83-759330, 83-742393, 83-747084, Fax: 83-727487


Dise o combinacional

Diseñe un Sistema Combinacional capaz de comparar dos números binarios de un bit cada número.

?


Dise o combinacional

Los números binarios los llamaremos A y B respectivamente y representan la entrada del sistema combinacional.


Dise o combinacional

Al comparar dos números los posibles resultados pueden ser :


Dise o combinacional

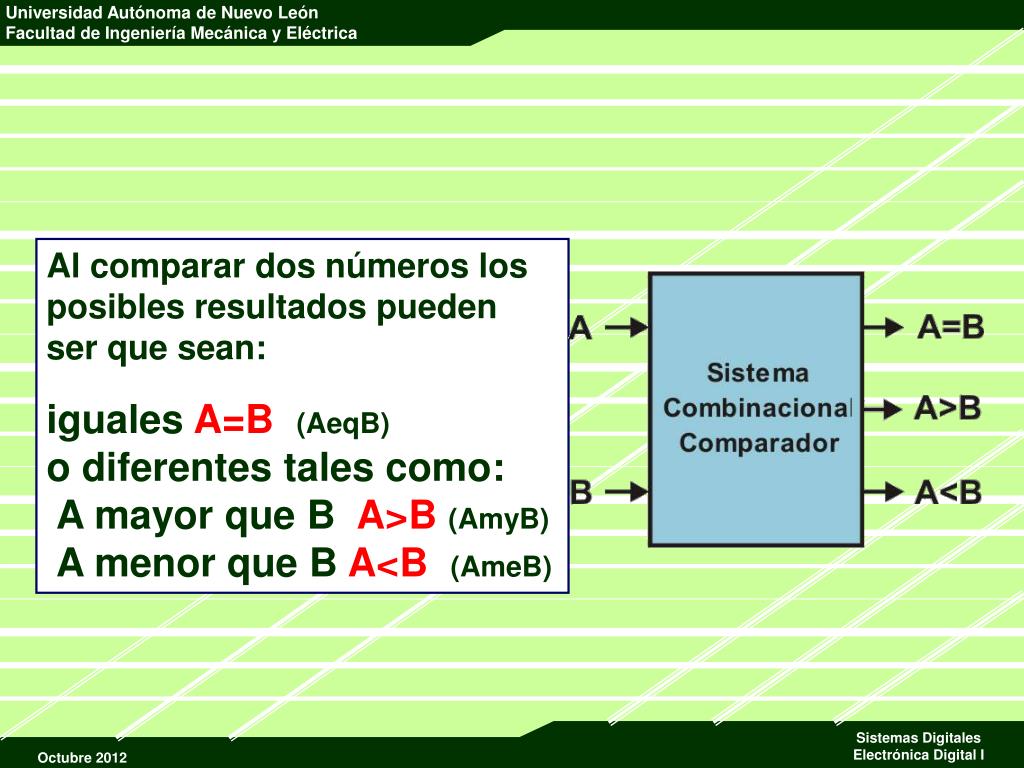

Al comparar dos números los posibles resultados pueden ser que sean:

igualesA=B (AeqB)

o diferentes tales como:

A mayor que B A>B (AmyB)

A menor que B A<B (AmeB)


Dise o combinacional

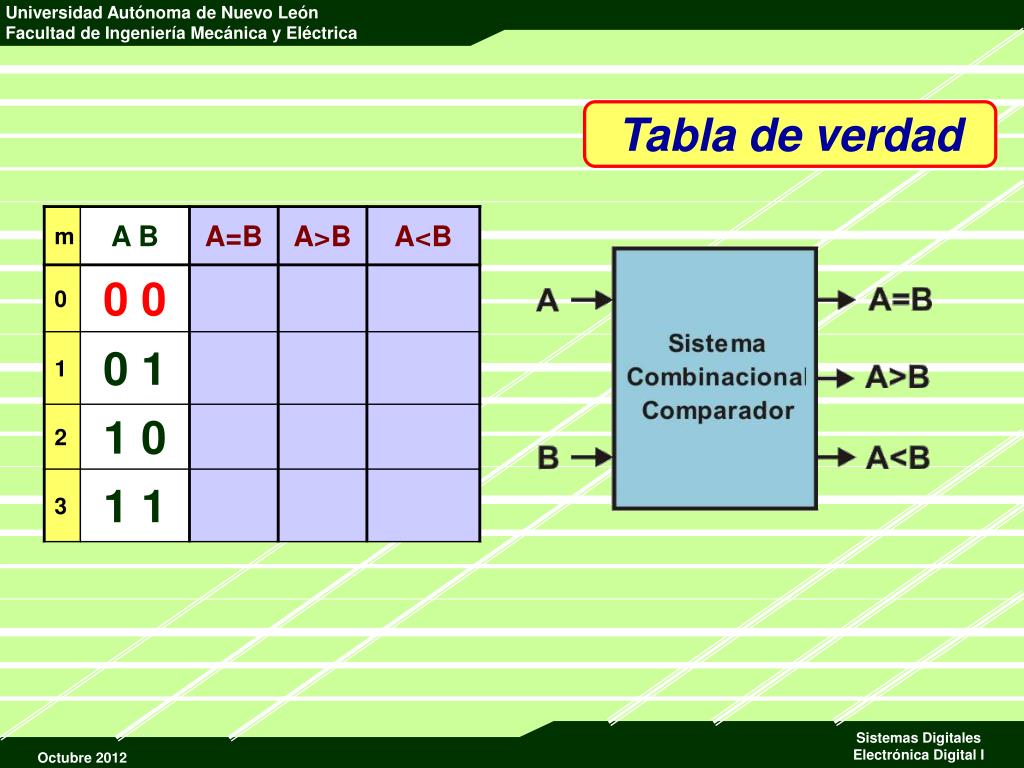

Tabla de verdad


Dise o combinacional

Tabla de verdad

Nivel activo alto


Dise o combinacional

Tabla de verdad

Nivel activo bajo


Dise o combinacional

Tabla de verdad

Nivel activo alto


Dise o combinacional

Tabla de verdad

Nivel activo alto


Dise o combinacional

Tabla de verdad

Nivel activo alto


Dise o combinacional

Tabla de verdad

Nivel activo alto


Dise o combinacional

Tabla de verdad

Nivel activo alto


Dise o combinacional

Tabla de verdad

Nivel activo alto


Dise o combinacional

Tabla de verdad

Nivel activo alto


Dise o combinacional

Tabla de verdad

Nivel activo bajo


Dise o combinacional

AB

A B

A B

Ecuaciones mínimas

FA=B(A,B)=

FA>B(A,B)=

FA<B(A,B)=


Dise o combinacional

AB

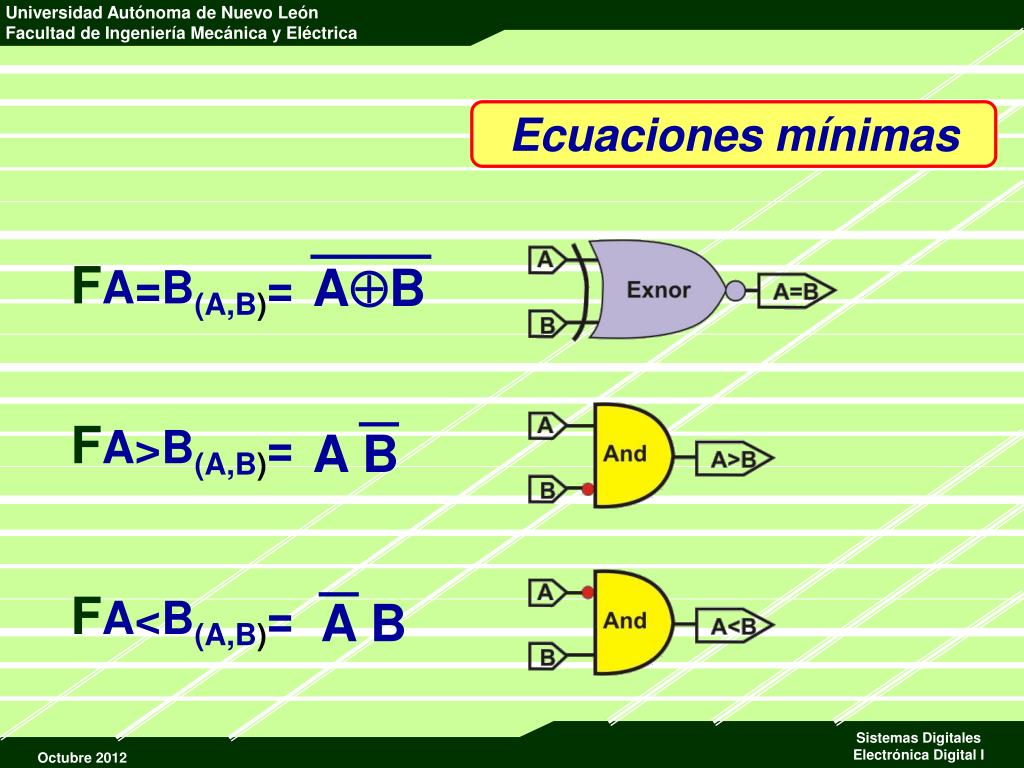

Ecuaciones mínimas

FA=B(A,B)=

FA>B(A,B)=

A B

FA<B(A,B)=

A B


Dise o combinacional

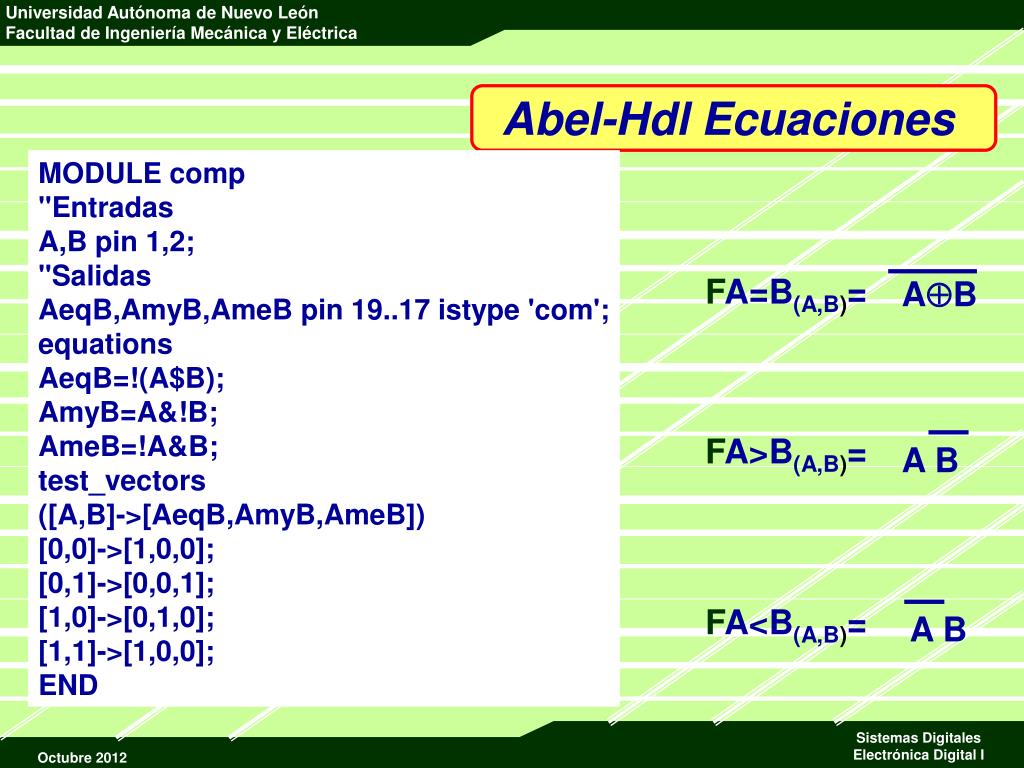

Abel-Hdl Ecuaciones

MODULE comp

"Entradas

A,B pin 1,2;

"Salidas

AeqB,AmyB,AmeB pin 19..17 istype 'com';

equations

AeqB=!(A$B);

AmyB=A&!B;

AmeB=!A&B;

test_vectors

([A,B]->[AeqB,AmyB,AmeB])

[0,0]->[1,0,0];

[0,1]->[0,0,1];

[1,0]->[0,1,0];

[1,1]->[1,0,0];

END

FA=B(A,B)=

AB

FA>B(A,B)=

A B

FA<B(A,B)=

A B


Dise o combinacional

Abel-Hdl simulación

MODULE comp

"Entradas

A,B pin 1,2;

"Salidas

AeqB,AmyB,AmeB pin 19..17 istype 'com';

equations

AeqB=!(A$B);

AmyB=A&!B;

AmeB=!A&B;

test_vectors

([A,B]->[AeqB,AmyB,AmeB])

[0,0]->[1,0,0];

[0,1]->[0,0,1];

[1,0]->[0,1,0];

[1,1]->[1,0,0];

END


Dise o combinacional

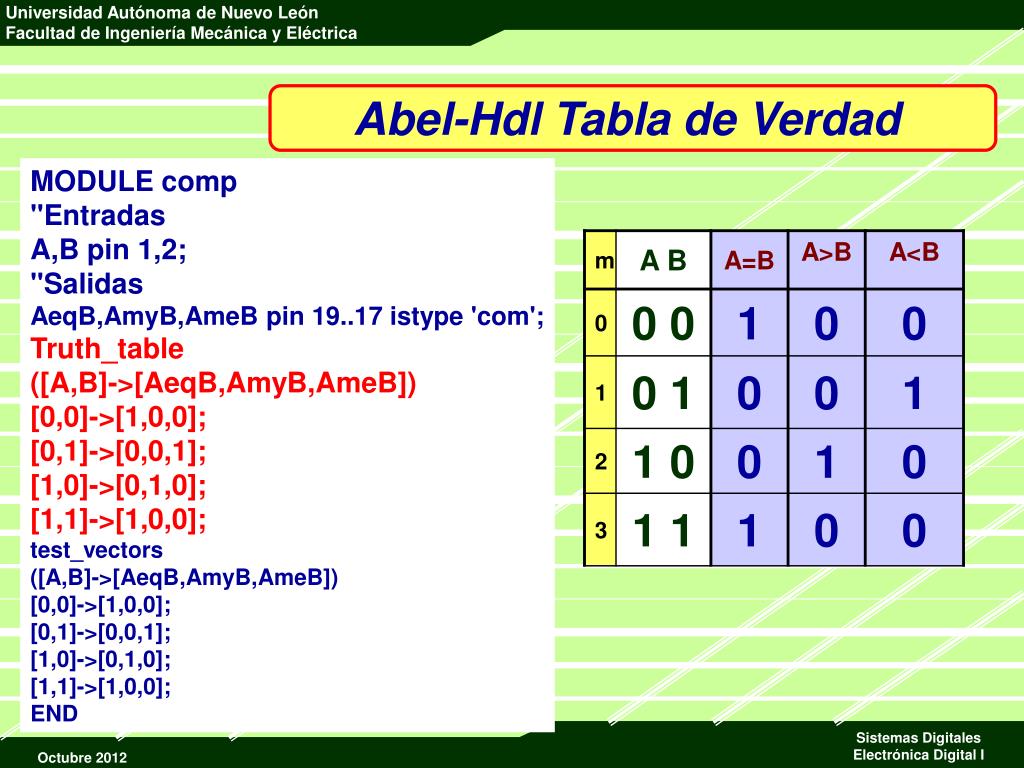

Abel-Hdl Tabla de Verdad

MODULE comp

"Entradas

A,B pin 1,2;

"Salidas

AeqB,AmyB,AmeB pin 19..17 istype 'com';

Truth_table

([A,B]->[AeqB,AmyB,AmeB])

[0,0]->[1,0,0];

[0,1]->[0,0,1];

[1,0]->[0,1,0];

[1,1]->[1,0,0];

test_vectors

([A,B]->[AeqB,AmyB,AmeB])

[0,0]->[1,0,0];

[0,1]->[0,0,1];

[1,0]->[0,1,0];

[1,1]->[1,0,0];

END


Dise o combinacional

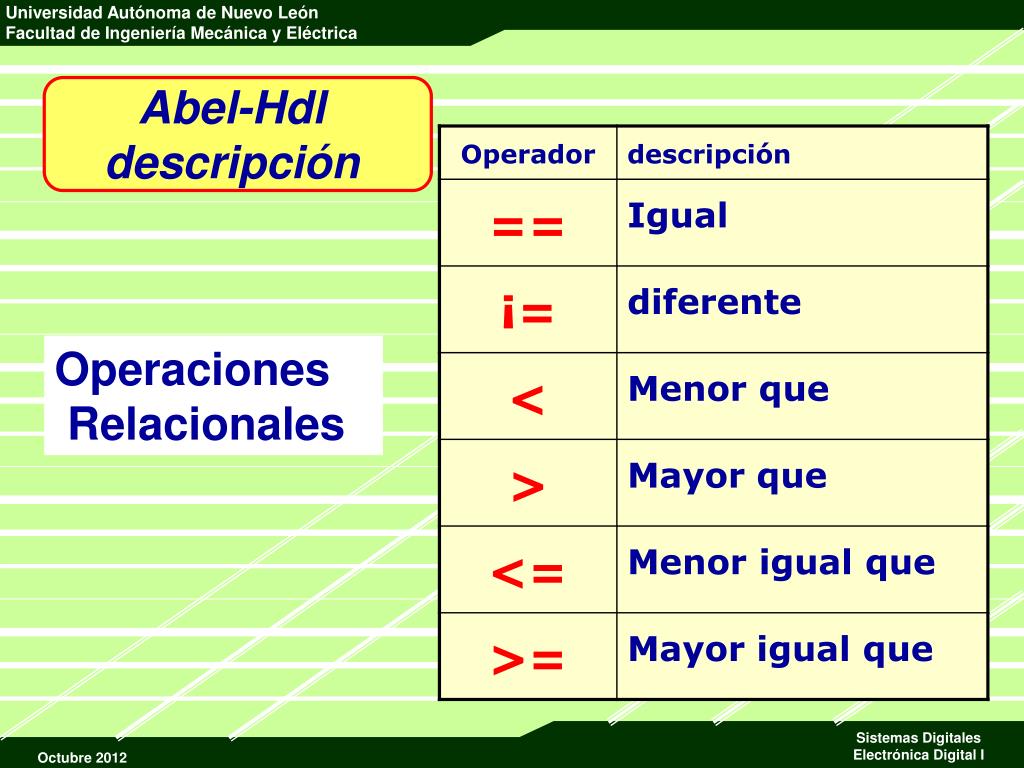

Abel-Hdl descripción

Operaciones

Relacionales


Dise o combinacional

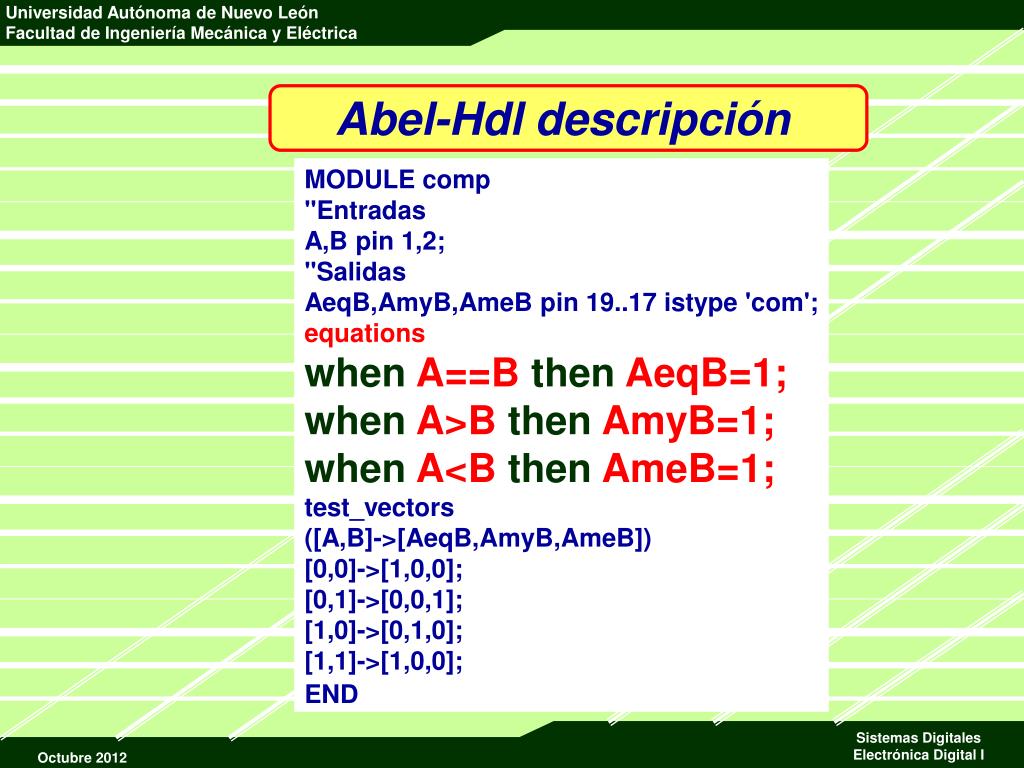

Abel-Hdl descripción

MODULE comp

"Entradas

A,B pin 1,2;

"Salidas

AeqB,AmyB,AmeB pin 19..17 istype 'com';

equations

when A==B then AeqB=1;

when A>B then AmyB=1;

when A<B then AmeB=1;

test_vectors

([A,B]->[AeqB,AmyB,AmeB])

[0,0]->[1,0,0];

[0,1]->[0,0,1];

[1,0]->[0,1,0];

[1,1]->[1,0,0];

END


Dise o combinacional

Diseñe un Sistema Combinacional capaz de

comparar dos números binarios

de dos bit’s cada número.


Dise o combinacional

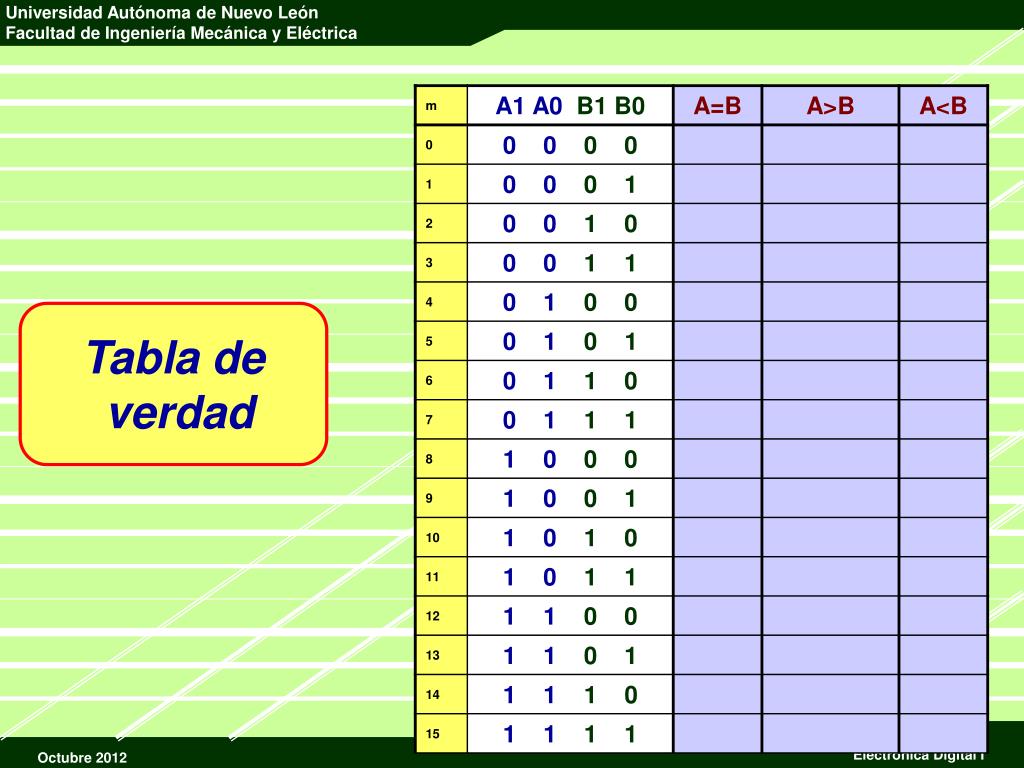

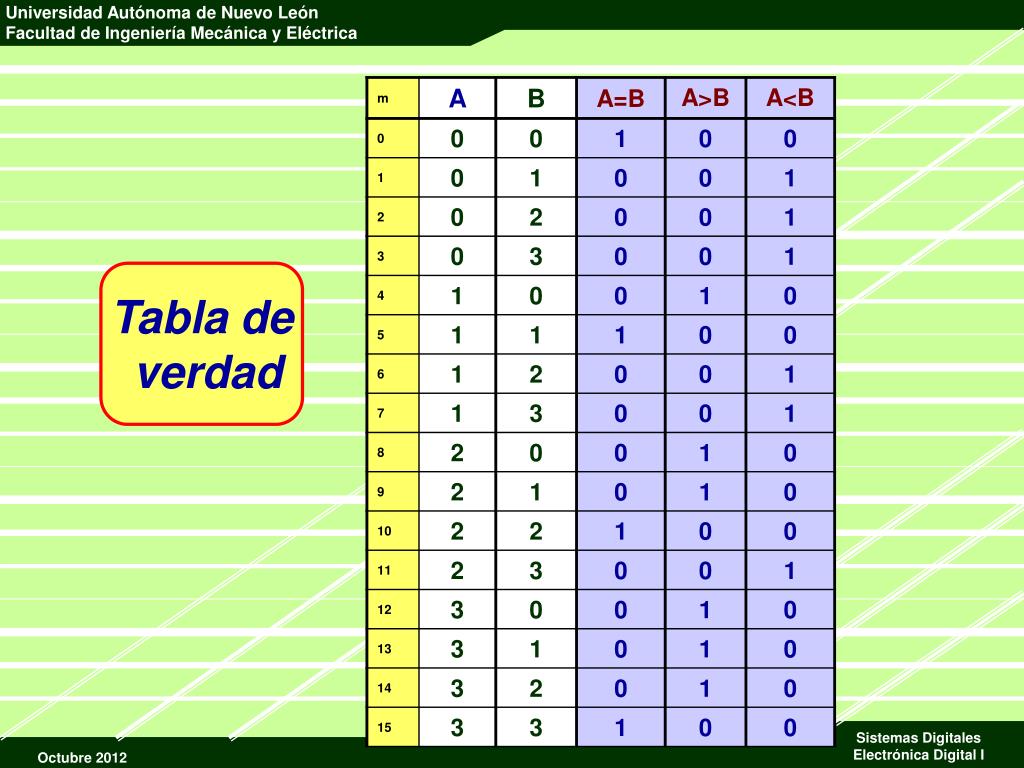

Tabla de

verdad


Dise o combinacional

Tabla de

verdad


Dise o combinacional

Tabla de

verdad


Dise o combinacional

Tabla de

verdad


Dise o combinacional

Tabla de

verdad


Dise o combinacional

Tabla de

verdad


Dise o combinacional

F A=B ( A1, A0, B1, B0) = (A1’+B1)(A1+B1’)(A0+B0’)(A0’+B0)


Dise o combinacional

F A>B ( A1, A0, B1, B0)= A1 B1’ + A0 B1’ B0’ + A1 A0 B0’


Dise o combinacional

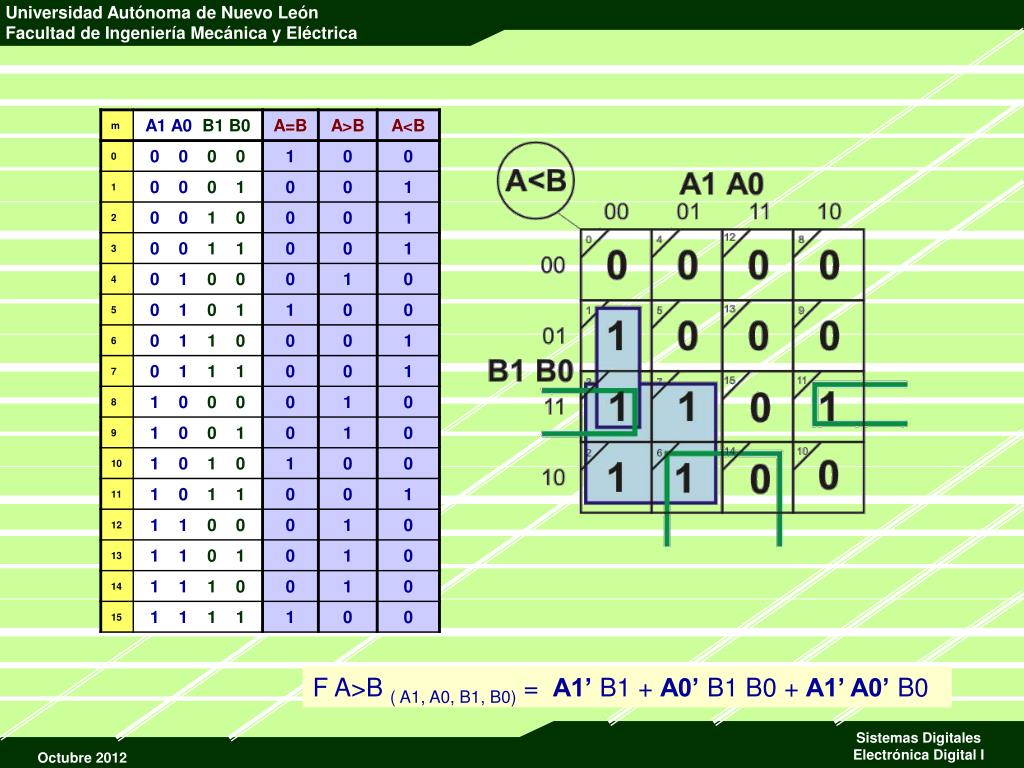

F A>B ( A1, A0, B1, B0) = A1’ B1 + A0’ B1 B0 + A1’ A0’ B0


Dise o combinacional

MODULE compara

"Entradas

A1, A0, B1, B0 pin 1..4;

"Salidas

AeqB, AmyB, AmeB Pin 19..17 istype 'com';

A=[A1, A0];

B=[B1, B0];

equations

When A == B then AeqB=1;

When A > B then AmyB=1;

When A < B then AmeB=1;

End


Dise o combinacional

Diseñe un Sistema Combinacional capaz de

comparar dos números binarios

de cuatro bit’s cada número.


Dise o combinacional

MODULE compara

"Entradas

A3..A0, B3..B0 pin 1..8;

"Salidas

AeqB, AmyB, AmeB Pin 19..17 istype 'com';

A=[A3,A2,A1,A0];

B=[B3,B2,B1,B0];

equations

When A == B then AeqB=1;

When A > B then AmyB=1;

When A < B then AmeB=1;

End


Dise o combinacional

SN7485 4-bit binary or BCD

magnitude comparators


Tabla de funcionamiento

Tabla de funcionamiento


Tabla de funcionamiento1

Tabla de funcionamiento


Tabla de funcionamiento2

Tabla de funcionamiento


Tabla de funcionamiento3

Tabla de funcionamiento


Comparaci n de 2 n meros de 8 bit c n usando sn7485 en cascada

Comparación de 2 números de 8 bit c/nusando SN7485en cascada


Dise o combinacional

Comparación de 2 números de 12 bit c/nusando SN7485en cascada


Reporte para esta actividad1

Reporte para esta actividad

1.- Portada

2.- Redacción del problema

3.- Diagrama de Bloques (entradas y Salidas)

4.- Tabla de Verdad

5.- Código ABEL

6.- Simulación

7.- Archivo RPT (ecuaciones y pin out)

8.- Foto del circuito

9.- Conclusiones y recomendaciones

Hoja de datos

Del fabricante

www.ti.com


Sn7485

SN7485


Resumen

Resumen

  • Diseño Modular (suma de n Bits)

  • Cascada de la suma

  • Comparación numérica

  • Nivel Activo (Salida)

  • Operadores Relacionales

  • Conveniencia de programar Vs Función Fija

  • Método de comparación

  • Entradas en cascada


Dise o combinacional

Los Proyectos Adicionales se entregaran Reporte y circuito funcionando, el tiempo limite para la entrega es de una semana después de verlo en clase
