  1. Prostornaakustika Difuzori zvuka

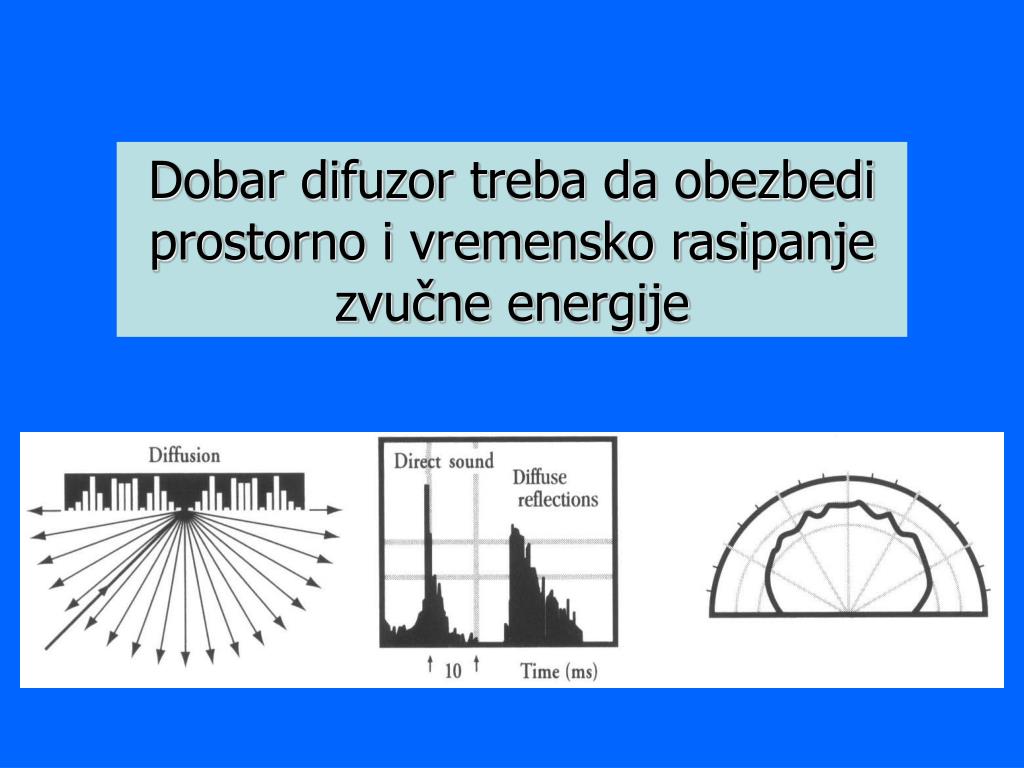

  2. Dobar difuzor treba da obezbedi prostorno i vremensko rasipanje zvučne energije

  3. Difuzija zvuka je veoma značajna u akustici jer sprečava pojavu jakih refleksija koje višestruko smetaju. Ona doprinosi utisku da zatvoreni prostor akustički izgleda (“zvuči” ) većim nego što je u stvavnosti. U akustičkoj obradi prostorija difuzija je izvanredna alternativa apsorpciji zvuka; može se primeniti za smanjenje refleksija uz jednovremeno zadržavanje “živosti” prostora (ne menjanje ambijenta)

  4. Tipovi refleksija

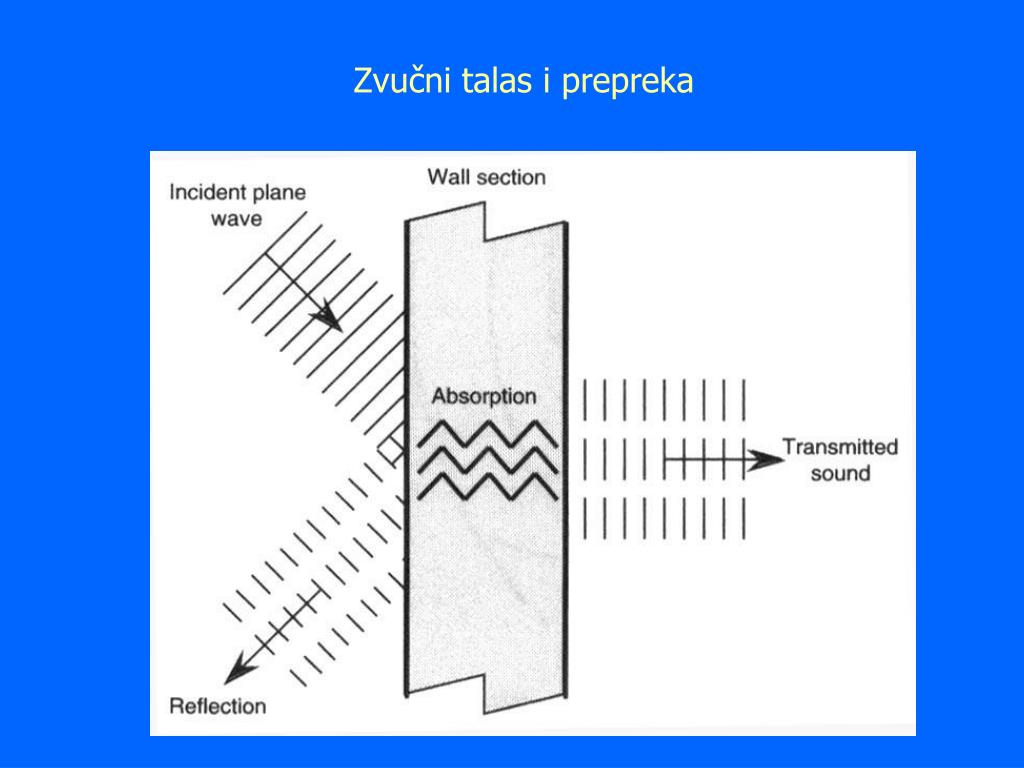

  5. Zvučni talas i prepreka

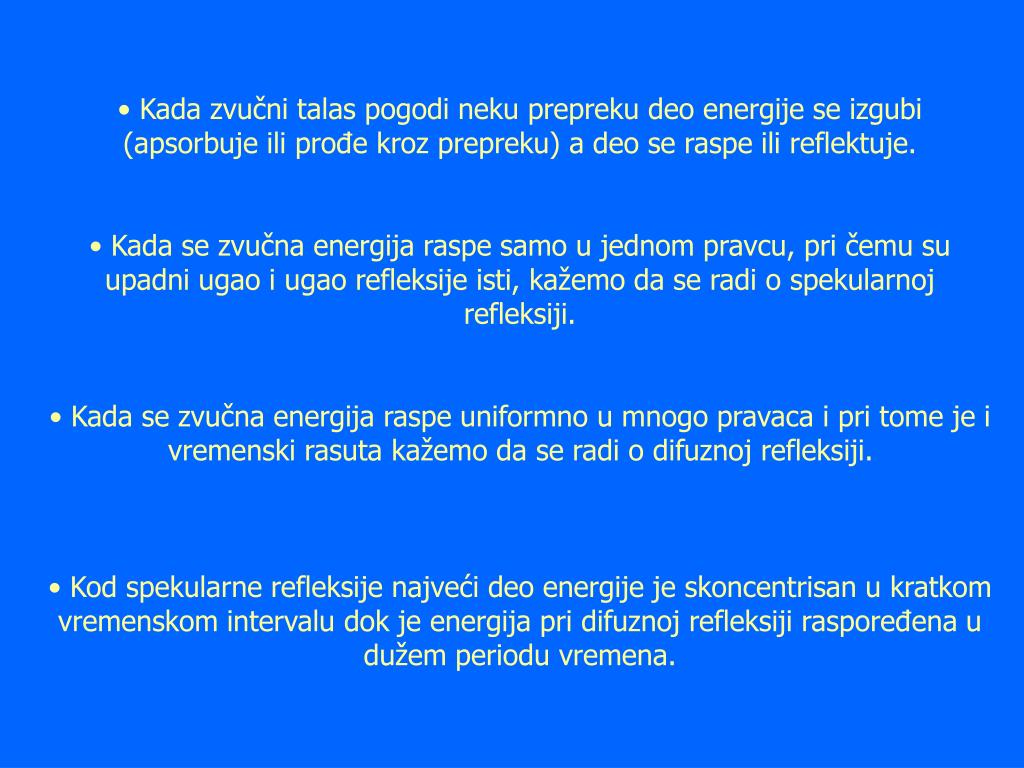

  6. Kada zvučni talas pogodi neku prepreku deo energije se izgubi (apsorbuje ili prođe kroz prepreku) a deo se raspe ili reflektuje. • Kada se zvučna energija raspe samo u jednom pravcu, pri čemu su upadni ugao i ugao refleksije isti, kažemo da se radi o spekularnoj refleksiji. • Kada se zvučna energija raspe uniformno u mnogo pravaca i pri tome je i vremenski rasuta kažemo da se radi o difuznoj refleksiji. • Kod spekularne refleksije najveći deo energije je skoncentrisan u kratkom vremenskom intervalu dok je energija pri difuznoj refleksiji raspoređena u dužem periodu vremena.

  7. Poređenje efekata apsorpcije, refleksije i difuzije

  8. Modifikacija ravne površine – difuzne refleksije Kako se ravna površina može modifikovati da rasipa zvuk u raznim pravcima a ne samo u spekularnom pravcu? Tako da menja fazu i amplitudu reflektovanih talasa Promena faze: reflektujuća površina promenljive dubine Promena amplitude: reflektujuća površina sa reflektujućim i apsorbujućim zonama

  9. Promena faze reflektovanih talasa – uslov za difuzne refleksije

  10. Promena amplitude reflektovanih talasa – uslov za difuzne refleksije

  11. Difuzori zvuka kroz vreme

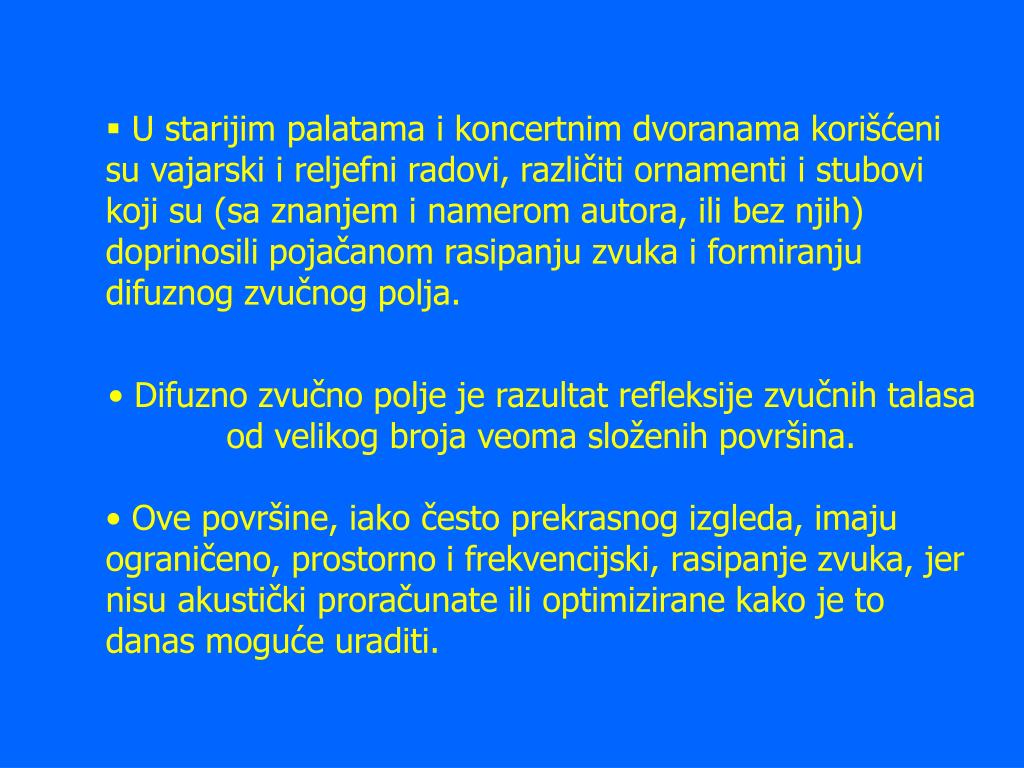

  12. U starijim palatama i koncertnim dvoranama korišćeni su vajarski i reljefni radovi, različiti ornamenti i stubovi koji su (sa znanjem i namerom autora, ili bez njih) doprinosili pojačanom rasipanju zvuka i formiranju difuznog zvučnog polja. • Difuzno zvučno polje je razultat refleksije zvučnih talasa od velikog broja veoma složenih površina. • Ove površine, iako često prekrasnog izgleda, imaju ograničeno, prostorno i frekvencijski, rasipanje zvuka, jer nisu akustički proračunate ili optimizirane kako je to danas moguće uraditi.

  13. Potreba za difuzijom zvuka nije nova Lepo i funkcionalno, iako nije akustički kvantifikovano i optimizirano kako je to danas moguće

  14. Mechanics Hall Worcester

  15. Grosser Musikvereinssaal Wienna

  16. Mnoge dvorane i prostorije za muzička izvođenja imaju velike ravne površine kod kojih nastaju više spekularne a manje difuzne refleksije zvuka. • uobičajeno je da se ove površine “razbiju” različitm geometrijskim oblicima radi povećanja difuznosti dvorane.

  17. Gevandhaus Leipzig

  18. Royal Festival Hall London

  19. Berlin Philharmonie Berlin

  20. Krajem dvadesetog veka, imamo povećan interes, pri gradnji koncertnih dvorana, soba za slušanje, kontrolnih režija, studija, prostotija za vežbanje muzike i td., za primenom površina koje efikasno rasipaju zvuk.

  21. Schroeder-ovi difuzori 1D – sala za muzičke probe

  22. Schroeder-ovi difuzori 1D – soba za slušanje

  23. Schroeder-ovi difuzori 1D – soba za vežbanje

  24. Schroeder-ovi difuzori 2D – režija 1

  25. Schroeder-ovi difuzori 2D – režija 2

  26. Schroeder-ovi difuzori 2D – režija 3

  27. RPG optimizirani 1D difuzori – višenamenska sala (Ben Davis High School, Indianapolis USA)

  28. RPG optimizirani 1D difuzori – sala za bioskop (Sinerama Seatle USA)

  29. RPG optimizirani 2D difuzori – višenamenska sala (Whiteland High School,Clark Presant, USA)

  30. Osnovni parametri difuzora

  31. Osnovni parametri difuzora • Karakteristika usmerenosti - oblik raspodele zvučne energije na polukrugu ili polusferi koja obuhvata difuzor (daje se za svaki frekvencijski opseg i upadni ugao) • Koeficijent difuznosti d – mera uniformnosti reflektovane zvučne energije - pokazuje sličnost između polarne karakteristike rasute zvučne energije i uniformne raspodele • Koeficijent rasipanja s () – odnos rasute zvučne energije u ne spekularnim pravcima i ukupne reflektovane energije

  32. Rasipanje idealnog 1D difuzora

  33. Rasipanje idealnog 2D difuzora

  34. Karakteristike usmerenosti dva realna difuzora

  35. Koeficijent difuznosti realnog difuzora i ravne plovršine iste veličine

  36. Koeficijent rasipanja s ( )

  37. Koeficijent rasipanjarealnog difuzoras ( )

  38. Schroeder – ovi difuzori

  39. Princip konstrukcije difuzora Periodično raspoređen niz proreza (useka ili brazda) jednake širine W. Dubine proreza su definisane slučajnim brojevima primenom matematičkih redova.

  40. As an example, here are the depths for the popular N7 panel.

  41. Miniimalna ili donja granična frekvencija radnog opsega difuzora Pri definisanoj maksimalnoj dubini difuzora dn(max) = dmax imamo: N=7 smax/N =4/7=0,57; N=13 smax/N =12/13=0,92

  42. Maksimalna ili gornja granična frekvencija radnog opsega difuzora W – širina procepa (brazde) difuzora T – debljina zida procepa koja se u praktičnoj realizaciji mora uzeti u obzir (T je obično .....).

  43. QRD 734 1D N=7, 60 cm x 60 cm x 23 cm

  44. “Flutter free” 1D N=7 30 cm x 10 cm x 3 cm

  45. N=7, 1D 20 cm x 40 cm x 30cm

  46. Nivo rasipanja Schroder-ovog (levo) difuzora i ravne površine (desno) iste veličine Jednaka energija u difrakcionim petljama

  47. Višepojasni difuzori Princip: difuzor u difuzoru, slično kao višepojasni zvučnički sistem
