Akustika architekt roje

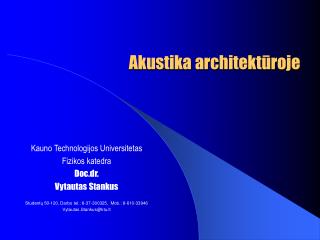

Akustika architektūroje

Kauno Technologijos Universitetas

Fizikos katedra

Doc.dr.

Vytautas Stankus

Studentų 50-120, Darbo tel.: 8-37-300325, Mob.: 8-610-33946

[email protected]


Akustika architekt roje

  • Svyravimai ir bangos

  • Akustikos fizikos pagrindai

  • Garso spektrinė analizė

  • Fiziologinės akustikos fizika

  • Architektūrinės akustikos elementai

  • Matavimai - modeliavimas

<


Rekomenduojamos literat ros s ra as

Rekomenduojamos literatūros sąrašas

<

  • Vytautas J. Stauskis. Architektūrinė akustika. Vilnius: „Technika“, 2001, 445 p., 49,6 sp.l.

  • Vytautas J. Stauskis. Statybinė akustika. Vilnius: „Technika“, 2005, 268 psl, 25,1 sp.l.

  • Paul E. Sabine,ACOUSTICSANDARCHITECTURE, 1932

  • Marshall Long, ARCHITECTURAL ACOUSTICS, 1993

  • F. Alton Everest, Ken C. Pohlmann, Master Handbookof Acoustics, 2009


Mechaniniai svyravimai

Mechaniniai svyravimai

Svyravimas –judėjimas ar procesas, pasižymintis pasikartojimu laike.

Mechaninis svyravimas– periodiškai pasikartojantis materialiojo taško ar kūno judėjimas erdvėje.


Svyravimo prad ios s lygos

Svyravimo pradžios sąlygos

  • Materialus kūnas turi įgyti daugiau energijos, negu turi stabilios pusiausvyros padėtyje.

  • Jį turi veikti grąžinančioji jėga.

  • Papildoma energija, gauta, jį nukreipus nuo stabilios pusiausvyros padėties,

  • neturi būti visa išeikvota pasipriešinimui nugalėti, grįžtant į tą padėtį.


Svyravim tipai

Svyravimų tipai

Savieji svyravimai–taškas svyruoja veikiamas vien tik grąžinančios jėgos.

Laisvieji svyravimai– taškas svyruoja veikiamas grąžinančios jėgos ir aplinkos pasipriešinimo jėgos.

Neslopstantieji svyravimai – taško svyravimai pastovia amplitude kintant laikui.

Slopstantieji svyravimai – taško svyravimai mažėjančia amplitude.

Priverstiniai svyravimai – pastovios svyravimų amplitudės palaikymas, papildant kiekvieną svyravimą energija.


Pagrindin s svyravim ir bang charakteristikos

Pagrindinės svyravimų ir bangų charakteristikos

Svyravimo periodas T – laikas, per kurį įvyksta pilnas vienetinis svyravimas.

Matematinė svyruoklė

T, s

l

T, s

A

t, s

T, s

mg

S, m

A, m


Pagrindin s svyravim ir bang charakteristikos1

Pagrindinės svyravimų ir bangų charakteristikos

Svyravimo dažnisn – svyravimų skaičius per laiko vienetą (SI sistemoje - 1 s),

matuojamas Hercais – Hz. (1 Hz – 1 svyravimasper 1 s).

Matematinė svyruoklė

T, s

l

T, s

A

t, s

T, s

mg

S, m

A, m


Pagrindin s svyravim ir bang charakteristikos2

Pagrindinės svyravimų ir bangų charakteristikos

Svyravimo amplitudėA – didžiausias nuokrypis nuo pusiausvyros padėties.

Matematinė svyruoklė

T, s

l

T, s

A

t, s

T, s

mg

S, m

A, m


Pagrindin s svyravim ir bang charakteristikos3

Pagrindinės svyravimų ir bangų charakteristikos

Svyravimo fazėj – dydis, apibūdinantis svyruojančio taško padėtį ir judėjimo kryptį konkrečiu laiko momentu.

T, s

A

A

j

t, s

T, s


Pagrindin s svyravim ir bang charakteristikos4

A

A

t, s

t, s

A

A

t, s

t, s

Pagrindinės svyravimų ir bangų charakteristikos

Svyravimo fazių skirtumasDj – dydis, apibūdinantis svyruojančio taško padėtį ir judėjimo kryptį kito svyravimo atžvilgiu.

Dj=?

Dj=?


Pagrindin s svyravim ir bang charakteristikos5

A

A

s,m

t, s

T, s

Pagrindinės svyravimų ir bangų charakteristikos

Banga – svyravimų sklidimas aplinka.

l, m


Pagrindin s svyravim ir bang charakteristikos6

Pagrindinės svyravimų ir bangų charakteristikos

Bangos ilgis – bangos taško nueitas kelias per periodą.

l, m

A

s,m

l, m

Bangos kelias – bangos taško nueitas kelias per atitinkamą laiką.


Pagrindin s svyravim ir bang charakteristikos7

Pagrindinės svyravimų ir bangų charakteristikos

Bangos sklidimo greitis – bangos taško nueitas kelias per laiko vienetą.

A

l, m

s,m


Harmoniniai svyravimai

Harmoniniai svyravimai

Harmoniniais svyravimais – vadinami svyravimai, aprašomi lygtimi:

  • S – amplitudė, kintanti laike

  • - ciklinis dažnis,

    t – laikas,

    j0– pradinė fazė,

s

A

t, s


Slopstantieji svyravimai

t,s

Slopstantieji svyravimai

Slopstantieji svyravimai – taško svyravimai mažėjančia amplitude.

Slopstantieji svyravimai


Svyravimai mechaniniai

Svyravimai (Mechaniniai)

  • Svyruoklės

  • Skysčio

  • Spyruoklės su pasvaru

  • Stygos svyravimai


Svyravimai mechaniniai1

Svyravimai (Mechaniniai)

Į visus harmoninius svyravimus galima žiūrėti, kaip į taško, judančio apskritimine trajektorija, projekciją.


Svyravim kinematika harmoniniai svyravimai

Svyravimų kinematika - harmoniniai svyravimai

x

b

j

a

x

A

t,s


Svyravim kinematika harmoniniai svyravimai1

Svyravimų kinematika - harmoniniai svyravimai

Jei materialiojo taško judėjimas aprašomas sinuso funkcija laike, tai laikoma, kad materialus taškas

svyruoja harmoniškai.

Materialus taškas, svyruojantis harmoniškai, vadinamas harmoniniu osciliatoriumi (gr. Oscillum – svyravimas)


Svyravim kinematika harmoniniai svyravimai2

Svyravimų kinematika - harmoniniai svyravimai

Kadangi

- Poslinkio priklausomybė nuo laiko

- Greičio priklausomybė nuo laiko

- Pagreičio priklausomybė nuo laiko


Mechanin svyruokl

Mechaninė svyruoklė


Matematin svyruokl dinamika d sningumai

Matematinė svyruoklė – dinamika - dėsningumai

Matematine svyruokle – vadinamas materialus taškas, pakabintas ant nesvaraus ir netąsaus siūlo.

  • Esant mažam mosto kampui, matematinės svyruoklės

  • svyravimo periodas nepriklauso nei nuo amplitudės, nei

  • nuo svyruoklės masės.

  • Matematinės svyruoklės svyravimo periodas yra tiesiog

  • proporcingas kvadratinei šakniai iš jos ilgio ir atvirkščiai

  • proporcingas kvadratinei šakniai iš jos laisvojo kritimo

  • pagreičio g (Žemės paviršiuje g=9.8 m/s2).

  • Demonstracija 1


Fizin svyruokl dinamika d sningumai

Fizinė svyruoklė – dinamika - dėsningumai

Fizine svyruokle – vadinamas absoliučiai kietas kūnas, kuris veikiamas savojo svorio, svyruoja aplink

ašį, neeinančią per jo svorio centrą.

Fizinės svyruoklės svyravimo periodas yra tiesiog proporcingas

kvadratinei šakniai iš jos inercijos momento ir atvirkščiai

proporcingas kvadratinei šakniai iš jos laisvojo kritimo

pagreičio g, masės ir atstumo nuo ašies iki masės centro.


Spyruoklin svyruokl dinamika d sningumai

Spyruoklinė svyruoklė – dinamika - dėsningumai

Spyruokline svyruokle – vadinamas kietas kūnas, pakabintas ant įtvirtintos spyruoklės.

Spyruoklinės svyruoklės– dažnis priklauso nuo spyruoklės tamprumo koeficiento ir kūno masės,

tačiau nepriklauso nuo traukos jėgos arba laisvo kritimo pagreičio.

Pagal II Niutono dėsnį:


Spyruoklin svyruokl dinamika d sningumai1

Spyruoklinė svyruoklė – dinamika - dėsningumai

k – spyruoklės tamprumo koeficientas. Jis apibrėžiamas iš Huko dėsnio:

Kuris teigia, kad grąžinančioji jėga F tiesiog proporcinga nuokrypiui x.

k – skaitine verte lygus grąžinančiai jėgai, kai spyruoklės deformacijos dydis x lygus vienetui.

Demonstracija - spyruoklė


Svyravim energetika

Svyravimų energetika

Kiekvienas svyravimas vyksta energijai cirkuliuojant tarp kinetinės ir potencinės energijos.

Kinetinė energija – vadinama kiekvieno laisvai judančio kūno energija, matuojama tuo darbu, kurį jis atliktų

stabdymo metu iki visiškai sustojant.

Potencinė energija – vadinama konservatyvi kūno energija, kurią jis turėtų išeikvoti, pakeisdamas savo

padėtį.

Spyruoklinei svyruoklei kinetines ir potencinės energijos išraiškas gausime įstatę poslinkio ir greičio išraiškas.

Demonstracija 2


Svyravim energetika1

Svyravimų energetika

Spyruoklinei svyruoklei kinetines ir potencinės energijos išraiškas gausime įstatę poslinkio ir greičio išraiškas.

Pilna svyruoklės energija bus:

Sudėjus K ir U, gausime:


Slopinamieji svyravimai

Slopinamieji svyravimai

Aprašomi lygtimi:,

kur - vadinamas slopinimo dekrementu, nusakančiu slopinimo greitį.


Priverstiniai svyravimai

Priverstiniai svyravimai

Priverstiniai svyravimai – atsiranda veikiant sistemą išorine periodine

jėga, priverčiant sistemą svyruoti.

Tokia sistema, be tos jėgos pati negalėtu

palaikyti svyravimų.

Jei sistemą veikia jėga:

Tai ji svyruos:

- fazių skirtumas tarp F ir x

Kiekviena tokia sistema turi rezonansinį dažnį, kuris lygus tokiam išorinės jėgos

dažniui, kai svyravimo amplitudė išauga maksimaliai:

- sistemos savasis svyravimų dažnis


Auto svyravimai

Auto svyravimai

Auto svyravimai – tokie svyravimai, kurie atsiranda veikiant sistemą

pastovia jėga ar suteikiant pastovų energijos kiekį.
