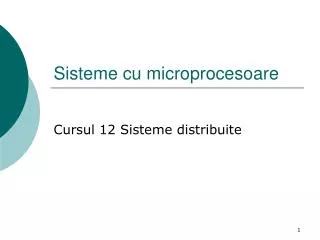

  1. Sisteme cu microprocesoare Cursul 12 Sisteme distribuite

  2. Sisteme distribuite v.s. sisteme centralizate • Avantajele distribuirii: • posibilitatea adaptării structurii sistemului informatic la distribuţia geografică intrinsecă a aplicaţiei (ex: sisteme bancare cu filiale distrbuite, sisteme de urmărire şi control cu puncte multiple de intrare/ieşire, baze de date distribuite, etc.) • creşterea fiabilităţii şi a toleranţei la defecte • îmbunătăţirea raportului performanţă/preţ, prin utilizarea unor sisteme ieftine realizate pe scară mare • creşterea interactivităţii sistemului prin alocarea unor terminale inteligente unor utilizatori multipli • adăugarea unor facilităţi noi: transferul electronic al informaţiilor, controlul de la distanţă al proceselor, poşta electronică, publicaţii electronice, teleconferinţe, etc. • facilitează lucrul în grup • utilizarea în comun a unor resurse (baze de date, periferice scumpe, etc.) • Probleme: • gîndirea umană este în mare parte secvenţială, ceea ce face dificilă transpunerea unor aplicaţii în algoritmi paraleli • nu există instrumente adecvate pentru descrierea şi controlul concurenţei, a execuţiei paralele şi a sincronizării • reţeaua induce întîrzieri şi erori în transmiterea datelor • datorită vitezei limitate de transmisie a informaţiilor în reţea, nu se cunoaşte exact starea globală a sistemului

  3. Forme de distribuire • Sisteme multiprocesor: • Sisteme paralele • noduri strans conectate fizic si logic • Timpul de comunicatie intre noduri este neglijabil • Sisteme distribuite • Noduri slab conectate fizic dar strans conectate logic(cooperare de la distanta) • Timpul de transmisie a mesajelor este comparabil cu timpul de executie a taskurilor • Nodurile indeplinesc impreuna o anumita functionalitate (ex: serviciu bancar) • Calculatoare in retea de tip internet • Noduri slab conectate fizic si logic; • nodurile coopereaza in mica masura • Ce se distribuie? • Distributia echipamentelor • Distributia datelor • Distributia controlului (a programului)

  4. Forme de distribuire • Funcţie de distribuţia resurselor fizice se pot identifica următoarele clase de sisteme: • - sisteme uniprocesor • - sisteme multiprocesor bazate pe o magistrală comună • - sisteme de calcul paralele • - sisteme de calcul bazate pe o reţea de comunicaţie • Funcţie de gradul de descentralizare a datelor se pot distinge următoarele categorii de sisteme: • - sistem cu bază de date unică centralizată • - sistem cu fişiere distribuite dar cu un director centralizat • - sistem cu baze de date duplicate sau replicate • - sistem cu baza de date partiţionată şi complect descentralizată • Pe baza modului de realizare a controlului se disting urmatoarele sisteme: • - sistem cu punct de control unic • - sistem ierarhic de control cu relaţie de tip master/slave • - sistem cu puncte multiple de control care execută în mod concurent firele unui task • - sistem cu puncte de control multiple şi autonome care execută individual sau în comun serviciile unei aplicaţii

  5. Criterii considerate definitorii pentru un sistem distribuit: • să dispună de resurse fizice şi logice multiple • resursele să fie distribuite fizic • să existe o viziune globală asupra sistemului • să existe independenţă şi în acelaşi timp cooperare între componentele sistemului • distribuţia să fie transparentă pentru interfaţa de utilizare a sistemului

  6. Servicii necesare intr-un sistem distribuit • Serviciul de nume • Scopul: de a oferi o modalitate unitară de adresare a resurselor distribuite ale sistemului. • se ocupă mai ales de regăsirea datelor păstrate în bazele de date sau fişierele distribuite ale sistemului. • Exemplu: serviciul DNS (Domain Name Server) • Serviciul de timp • Sincronizarea ceasurilor locale • Exemplu: NTP (Network Time Protocol) • Serviciul de replicare: • Redondanta pentru: • Acces mai eficient la resurse • Toleranta la defecte • Problema: pastrarea consistentei datelor • Gestiunea tranzactiilor: • Scop: rezolvarea accesului concurent la resurse partajate

  7. Servicii necesare intr-un sistem distribuit • Accesul transparent la resurse • Comunicatia de grup

  8. Sisteme de control • Utilizarea tehnicii de calcul in controlul proceselor: • Avantaje: • precizie mai mare în măsurarea şi procesarea informaţiilor culese • o mai mare imunitate la perturbaţii de diferite tipuri (ex: zgomote, variaţii ale condiţiilor de mediu sau ale surselor de alimentare, modificarea în timp a valorii componentelor, etc.); pot fi implementate scheme de autocalibrare şi autotestare, prin care se măreşte încrederea în sistemul de control • posibilitatea implementării prin program a unor scheme/metode complexe de reglaj, ca de exemplu: algoritmi neliniari de control, algoritmi adaptivi, scheme de reglaj cu mai mulţi poli • posibilitatea stocării datelor culese • posibilitatea vizualizării procesului pe mai multe nivele de detaliere • componentele unui sistem complex pot fi corelate prin comunicare digitală • se pot construi scheme ierarhizate de control • Dezavantaje ale controlului prin calculator: • semnalele de proces sunt discretizate în timp • Valorile semnalelolsunt cuantizate; • pentru schemele simple de reglaj, utilizarea unui calculator nu se justifică din punct de vedere economic; • schemele de reglaj implementate prin program sunt mai puţin vizibile pentru utilizatorul banal, • depanarea sau ajustarea dispozitivului de control necesită un personal de specialitate;

  9. Schema unui sistem de control bazata pe un calculator

  10. Probleme specifice privind controlul prin calculator al proceselor • Achiziţia semnalelor de proces • Semnale digitale: • inchis/deschis, pornit/oprit, • de frecventa controlota, • Tren de impulsuri • impulsuri de latime controlata • Semnale analogice: • De tensiune, de curent, • Semnale complexe – suma de semnale sinusoidale • Se stabileste: • Frecventa de esantionare (citire) • Numarul de biti alocati pentru un semnal – plaja de variatie a semnalului • Regimul de achizitie: continu, sau la cerere

  11. Canale analogice de intrare si de iesire • Canal analogic de intrare: • Canal analogic de iesire: CNA EE

  12. Comenzi “analogice” prin semnale digitale – semnale PWM

  13. Procesarea datelor • Off-line • Procesarea nu se face in timpul achizitiei de semnale • Nu sunt conditii de timp; procesarea poate fi oricat de complexa • On-line • Procesarea are loc in timpul achizitiei semnalelor • Restrictii de timp (perioada de esantionare=perioada de procesare a unui set de date) • Moduri de implementare a aplicatiei de control: • Bucla de control • Time driven- activarea unor taskuri de achizitie si procesare la anumite intervale de timp • Event-driven – activarea unor taskuri ca reactie la aparitia unor evenimente • Activarea taskurilor cu ajutorul unui planificator de timp-real • Planificare statica – inainte de lansarea aplicatiei • Planificare dinamica – in timpul executiei aplicatiei

  14. Cerinte impuse sistemelor de control in medii industriale • Fiabilitate si toleranta la defecte • Prin replicare spatiala si temporala • Imunitate mai mare la zgomote electro-magnetice • Lucru in conditii de mediu severe • Variatii mari de temperatura • Umiditate ridicata • Personal de deservire mai putin calificat • Restrictii: • Dimensionale si de forma • De cost • De consum

  15. Solutii • Sisteme dedicate si incapsulate • Retele industriale de comunicatii • Procesoare specializate pentru aplicatii de control (microcontroloare) si de procesare a semnalelor (procesoare de semnal) • Memorii nevolatile semiconductoare (ex: flash in locul discurilor) • Carcase robuste, protejate la praf si la umezeala

  16. Nivele de control
