  1. Interrupções no 8051 Disciplina: Microcontroladores Prof. Remy Eskinazi, MSc UPE - POLI

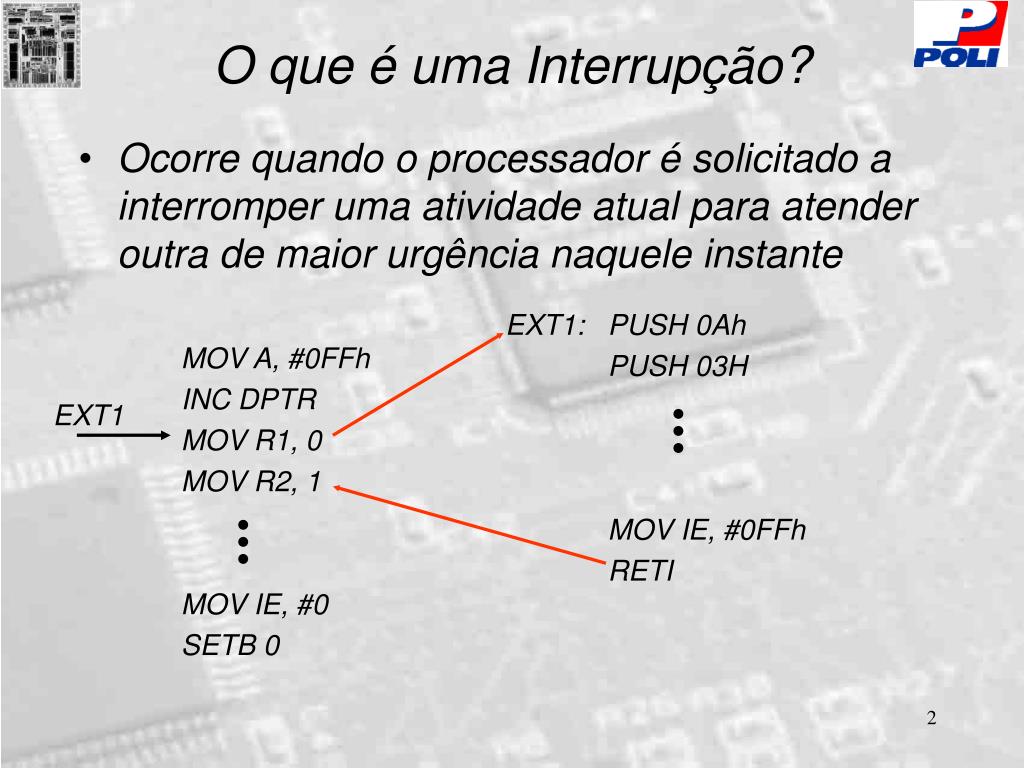

  2. O que é uma Interrupção? • EXT1: PUSH 0Ah • PUSH 03H • MOV IE, #0FFh • RETI • Ocorre quando o processador é solicitado a interromper uma atividade atual para atender outra de maior urgência naquele instante MOV A, #0FFh INC DPTR MOV R1, 0 MOV R2, 1 MOV IE, #0 SETB 0 EXT1

  3. Outro exemplo … mov a, #2 mov b, #16 mul ab mov R0, a mov R1, b mov a, #12 mov b, #20 mul ab add a, R0 mov R0, a mov a, R1 addc a, b mov R1, a end interrupt ISR: orl P1MDIN, #40h orl P1MDOUT,#40h setb P1.6 here: sjmp here cpl P1.6 reti Program Execution return

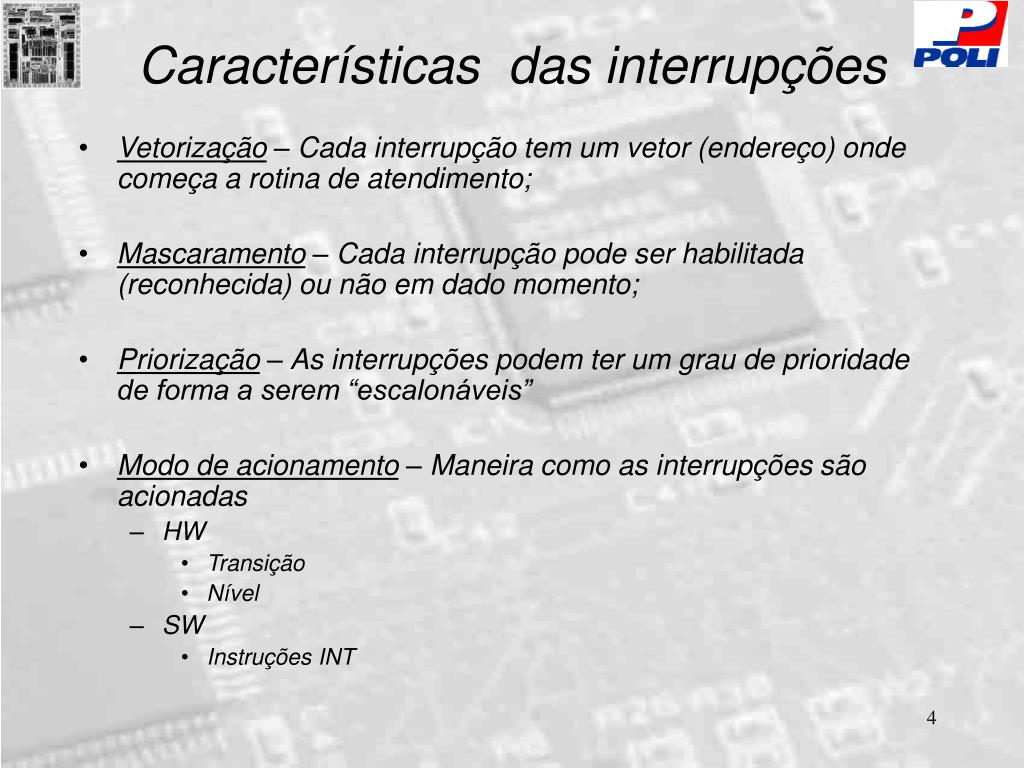

  4. Características das interrupções • Vetorização – Cada interrupção tem um vetor (endereço) onde começa a rotina de atendimento; • Mascaramento – Cada interrupção pode ser habilitada (reconhecida) ou não em dado momento; • Priorização – As interrupções podem ter um grau de prioridade de forma a serem “escalonáveis” • Modo de acionamento – Maneira como as interrupções são acionadas • HW • Transição • Nível • SW • Instruções INT

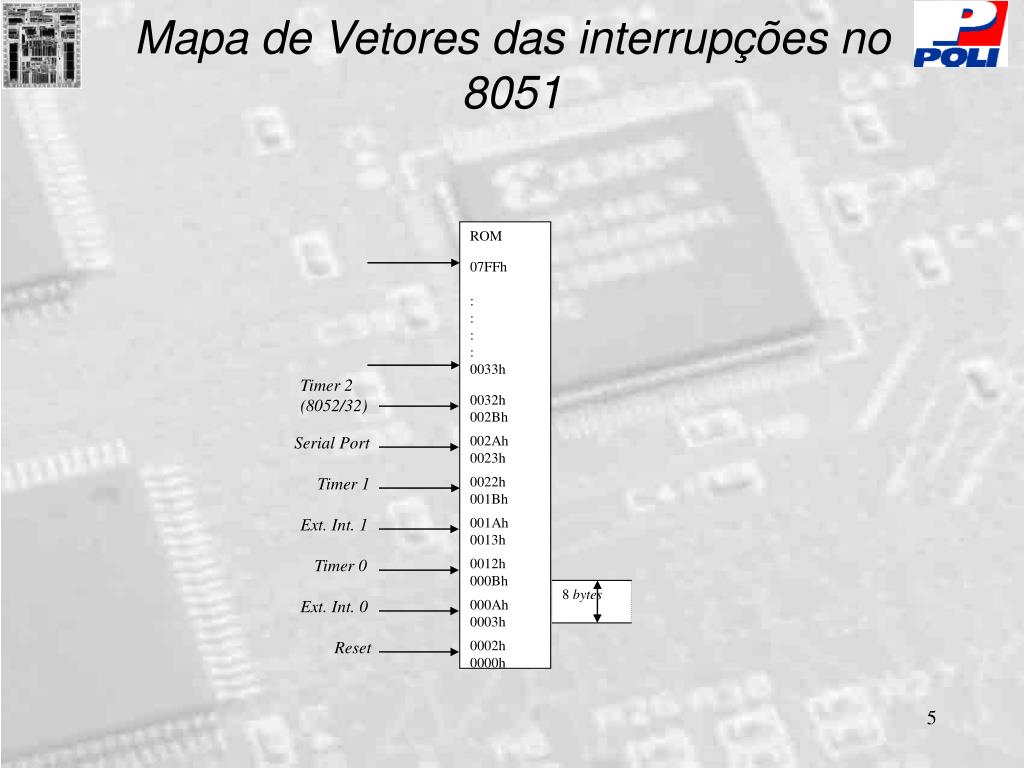

  5. Mapa de Vetores das interrupções no 8051 ROM 07FFh : : : : 0033h Timer 2 (8052/32) 0032h 002Bh Serial Port 002Ah 0023h Timer 1 0022h 001Bh Ext. Int. 1 001Ah 0013h Timer 0 0012h 000Bh 8 bytes Ext. Int. 0 000Ah 0003h Reset 0002h 0000h

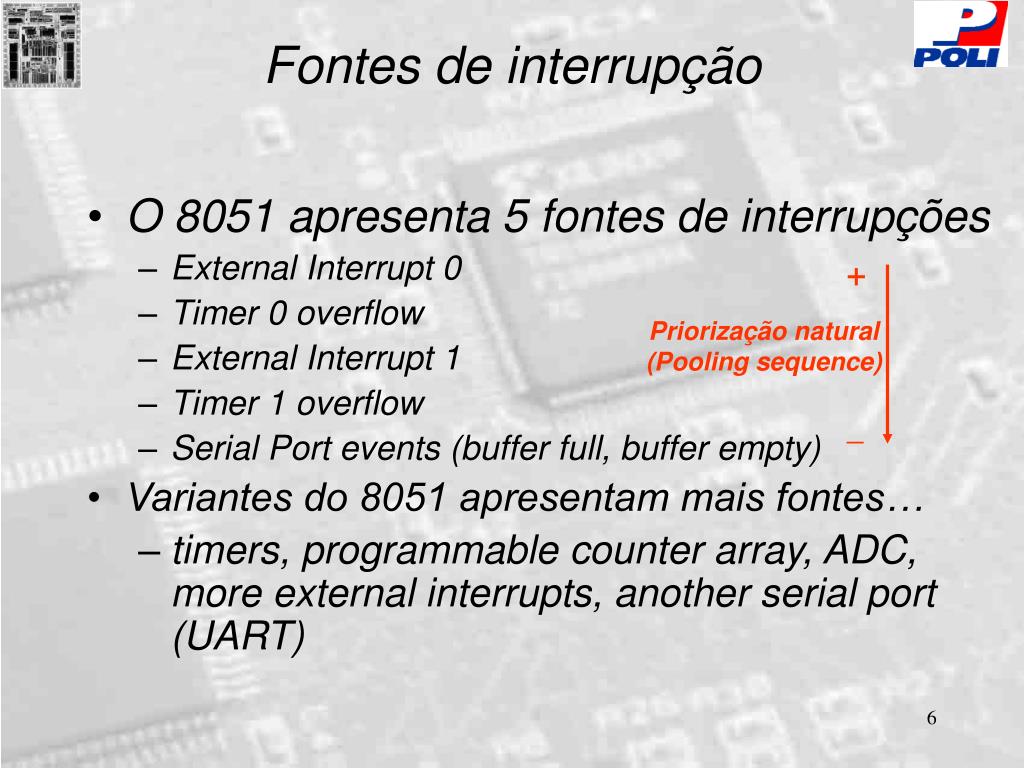

  6. Fontes de interrupção • O 8051 apresenta 5 fontes de interrupções • External Interrupt 0 • Timer 0 overflow • External Interrupt 1 • Timer 1 overflow • Serial Port events (buffer full, buffer empty) • Variantes do 8051 apresentam mais fontes… • timers, programmable counter array, ADC, more external interrupts, another serial port (UART) + Priorização natural (Pooling sequence) _

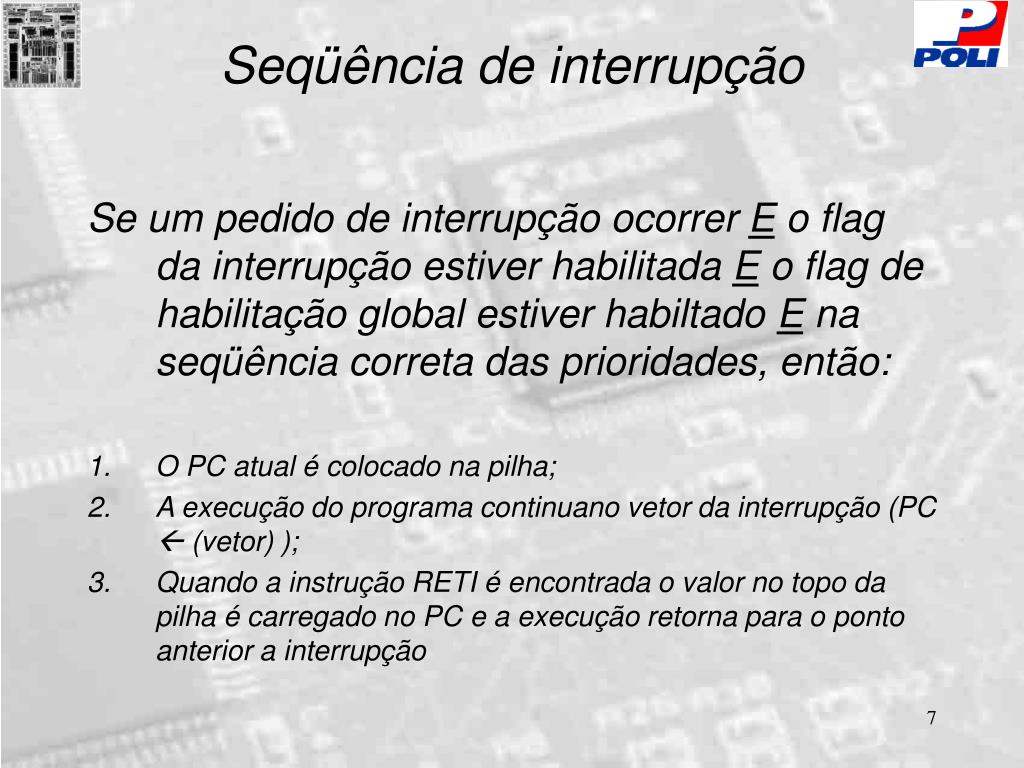

  7. Seqüência de interrupção • Se um pedido de interrupção ocorrer E o flag da interrupção estiver habilitada E o flag de habilitação global estiver habiltado E na seqüência correta das prioridades, então: • O PC atual é colocado na pilha; • A execução do programa continuano vetor da interrupção (PC  (vetor) ); • Quando a instrução RETI é encontrada o valor no topo da pilha é carregado no PC e a execução retorna para o ponto anterior a interrupção

  8. Registradores de Controle das Interrupções IE – Interrupt Enable Habilita as interrupções para as 5 fontes do 8051 standard Serial (UART0) Timer 1 External 1 Timer 0 External 0 Flag de habilitação global 1 = Habilita 0 = Desabilita

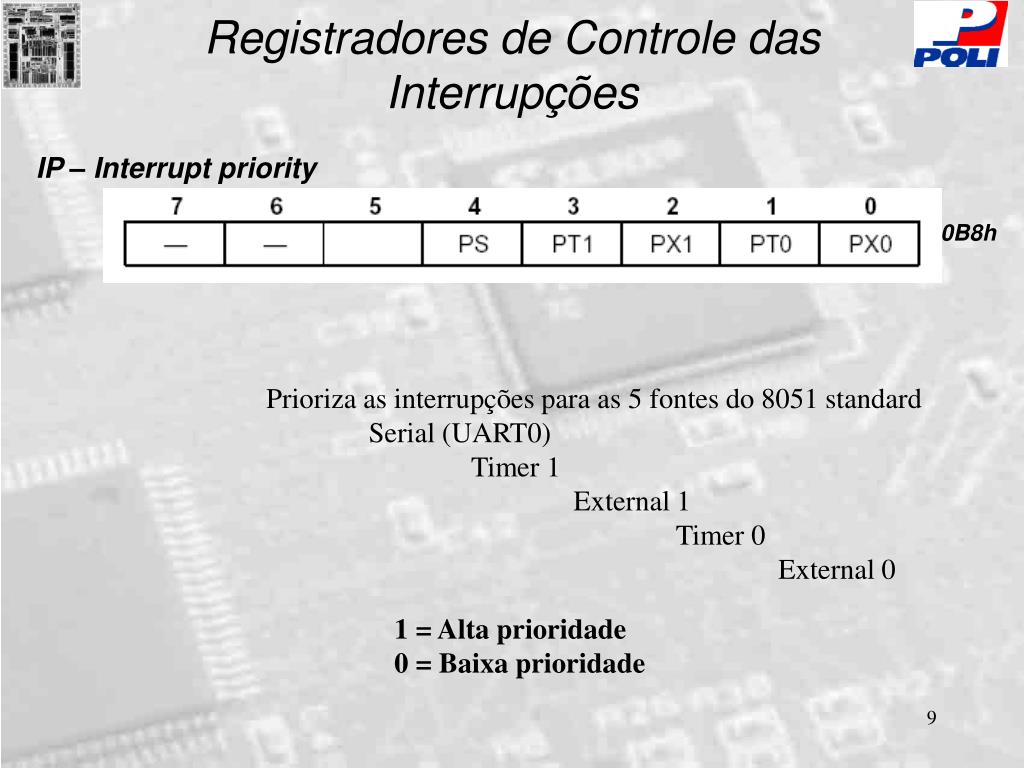

  9. Registradores de Controle das Interrupções 0B8h IP – Interrupt priority Prioriza as interrupções para as 5 fontes do 8051 standard Serial (UART0) Timer 1 External 1 Timer 0 External 0 1 = Alta prioridade 0 = Baixa prioridade

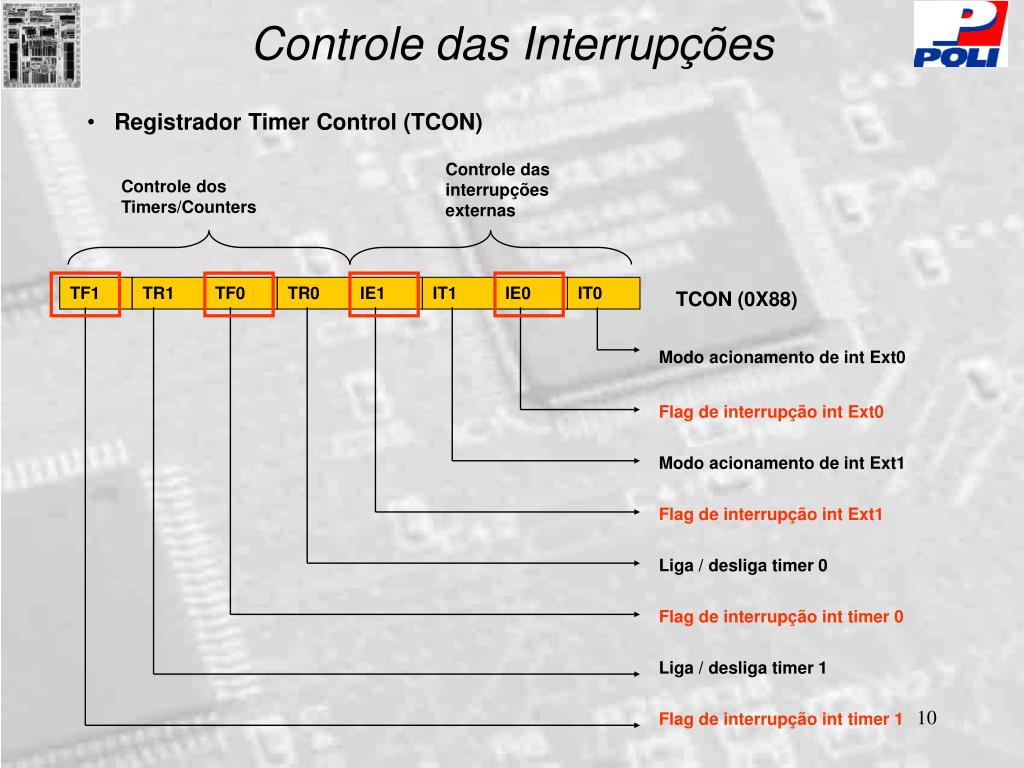

  10. Controle das Interrupções • Registrador Timer Control (TCON) Controle das interrupções externas Controle dos Timers/Counters TF1 TR1 TF0 TR0 IE1 IT1 IE0 IT0 TCON (0X88) Modo acionamento de int Ext0 Flag de interrupção int Ext0 Modo acionamento de int Ext1 Flag de interrupção int Ext1 Liga / desliga timer 0 Flag de interrupção int timer 0 Liga / desliga timer 1 Flag de interrupção int timer 1

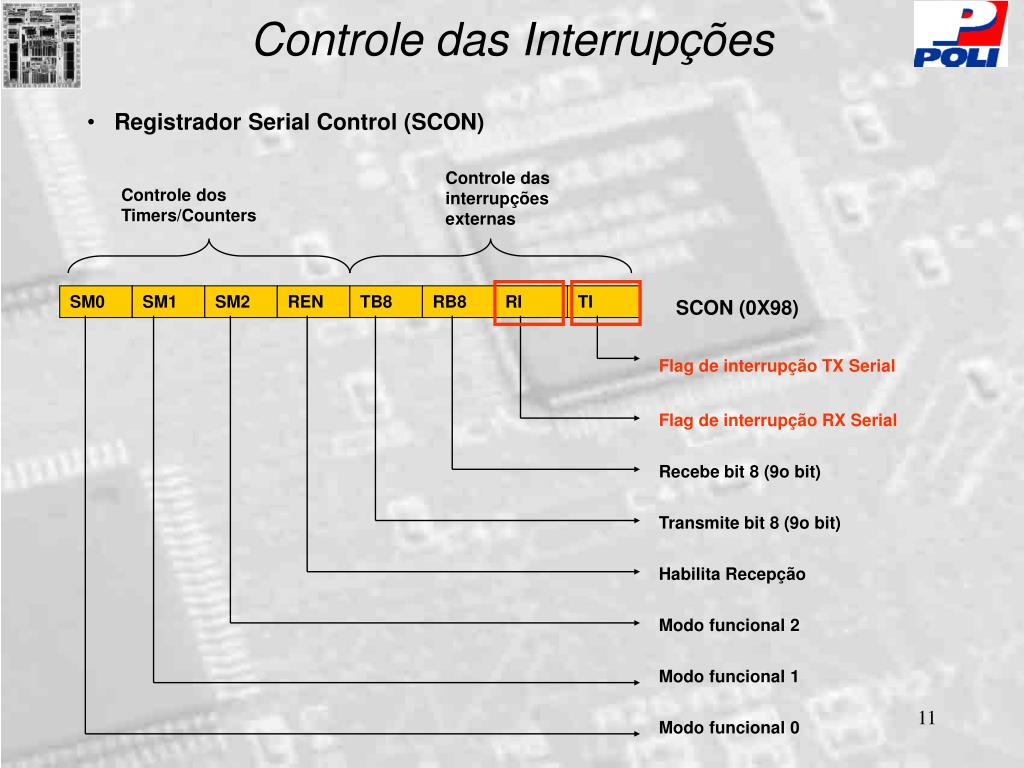

  11. Controle das Interrupções • Registrador Serial Control (SCON) Controle das interrupções externas Controle dos Timers/Counters SM0 SM1 SM2 REN TB8 RB8 RI TI SCON (0X98) Flag de interrupção TX Serial Flag de interrupção RX Serial Recebe bit 8 (9o bit) Transmite bit 8 (9o bit) Habilita Recepção Modo funcional 2 Modo funcional 1 Modo funcional 0

  12. Programa acha zero com controle de interrupção INÍCIO DPTR  ENDEREÇO INICIAL Objetivo: Determinar se em um range de memória existe um byte 0 A  M(DPTR) S F0  1 A=0 ? N DPTR  DPTR+1 N FIM? S RET

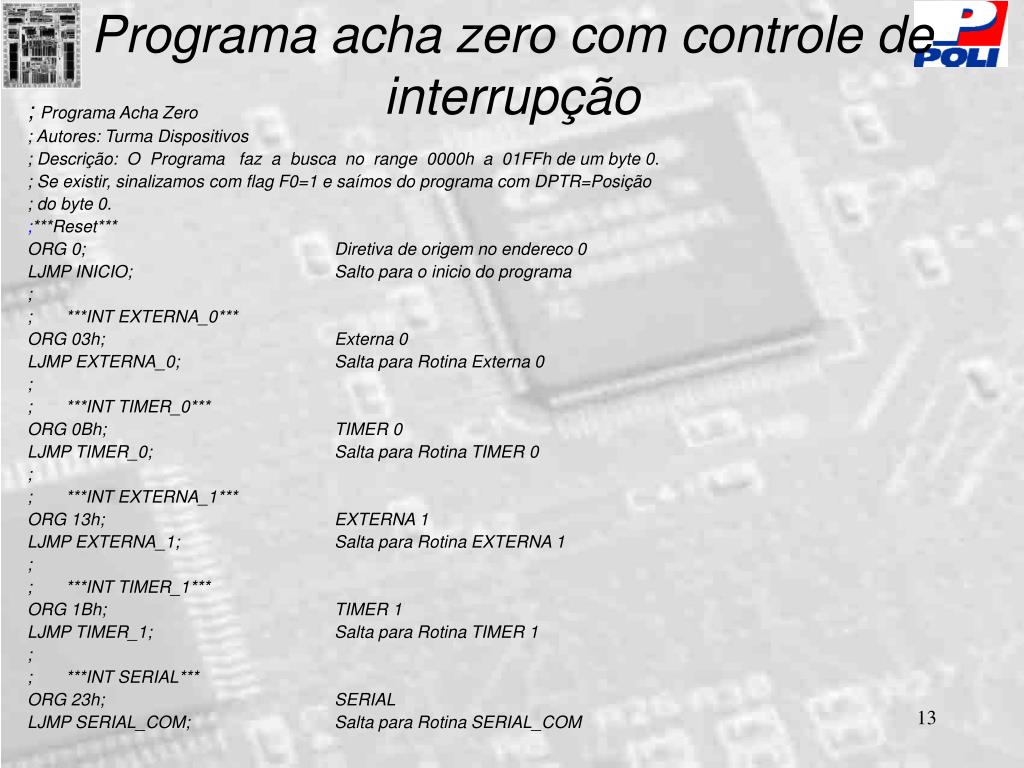

  13. Programa acha zero com controle de interrupção ; Programa Acha Zero ; Autores: Turma Dispositivos ; Descrição: O Programa faz a busca no range 0000h a 01FFh de um byte 0. ; Se existir, sinalizamos com flag F0=1 e saímos do programa com DPTR=Posição ; do byte 0. ;***Reset*** ORG 0; Diretiva de origem no endereco 0 LJMP INICIO; Salto para o inicio do programa ; ; ***INT EXTERNA_0*** ORG 03h; Externa 0 LJMP EXTERNA_0; Salta para Rotina Externa 0 ; ; ***INT TIMER_0*** ORG 0Bh; TIMER 0 LJMP TIMER_0; Salta para Rotina TIMER 0 ; ; ***INT EXTERNA_1*** ORG 13h; EXTERNA 1 LJMP EXTERNA_1; Salta para Rotina EXTERNA 1 ; ; ***INT TIMER_1*** ORG 1Bh; TIMER 1 LJMP TIMER_1; Salta para Rotina TIMER 1 ; ; ***INT SERIAL*** ORG 23h; SERIAL LJMP SERIAL_COM; Salta para Rotina SERIAL_COM

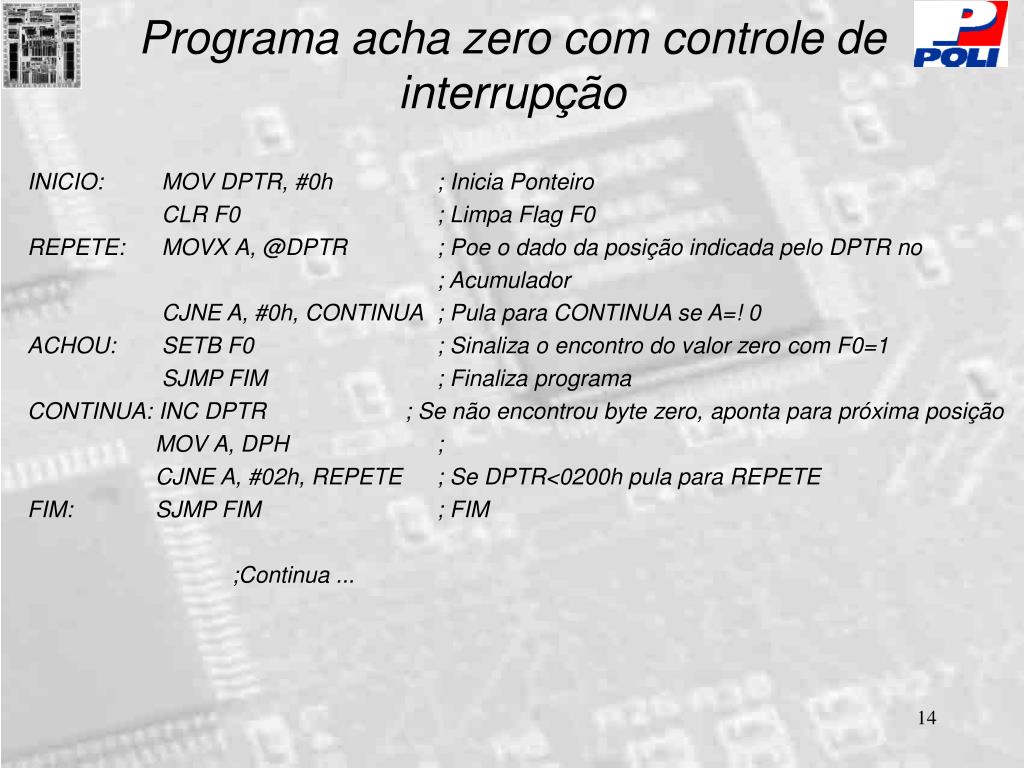

  14. Programa acha zero com controle de interrupção INICIO: MOV DPTR, #0h ; Inicia Ponteiro CLR F0 ; Limpa Flag F0 REPETE: MOVX A, @DPTR ; Poe o dado da posição indicada pelo DPTR no ; Acumulador CJNE A, #0h, CONTINUA ; Pula para CONTINUA se A=! 0 ACHOU: SETB F0 ; Sinaliza o encontro do valor zero com F0=1 SJMP FIM ; Finaliza programa CONTINUA: INC DPTR ; Se não encontrou byte zero, aponta para próxima posição MOV A, DPH ; CJNE A, #02h, REPETE ; Se DPTR<0200h pula para REPETE FIM: SJMP FIM ; FIM ;Continua ...

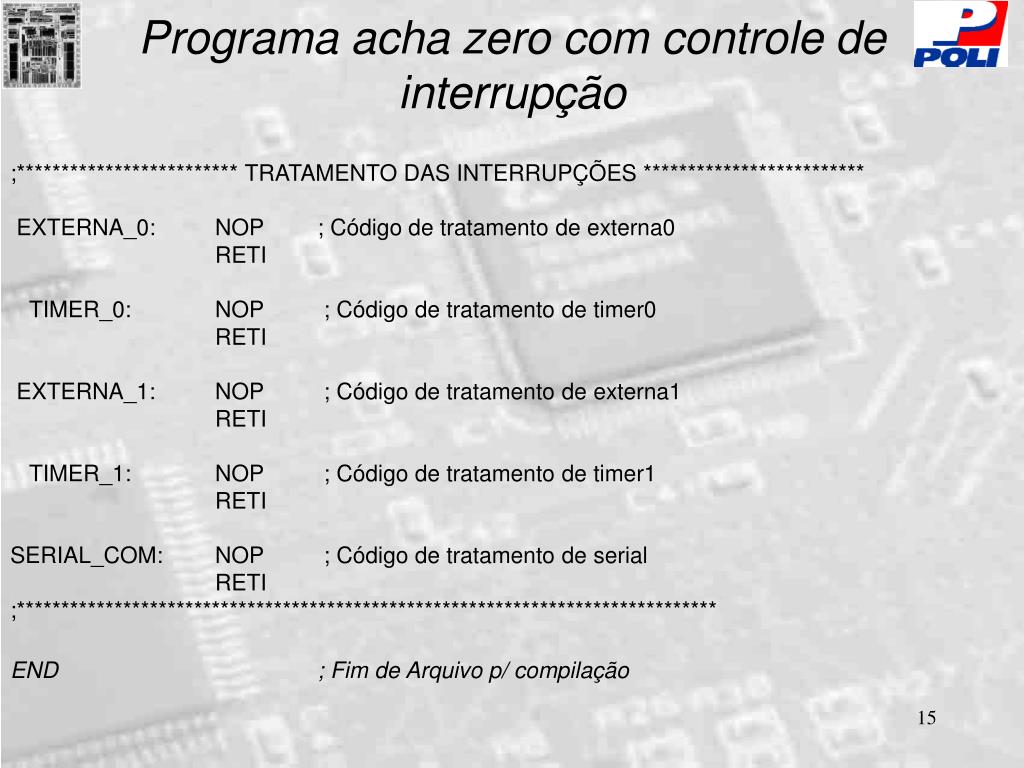

  15. Programa acha zero com controle de interrupção ;************************* TRATAMENTO DAS INTERRUPÇÕES ************************* EXTERNA_0: NOP ; Código de tratamento de externa0 RETI TIMER_0: NOP ; Código de tratamento de timer0 RETI EXTERNA_1: NOP ; Código de tratamento de externa1 RETI TIMER_1: NOP ; Código de tratamento de timer1 RETI SERIAL_COM: NOP ; Código de tratamento de serial RETI ;******************************************************************************* END ; Fim de Arquivo p/ compilação

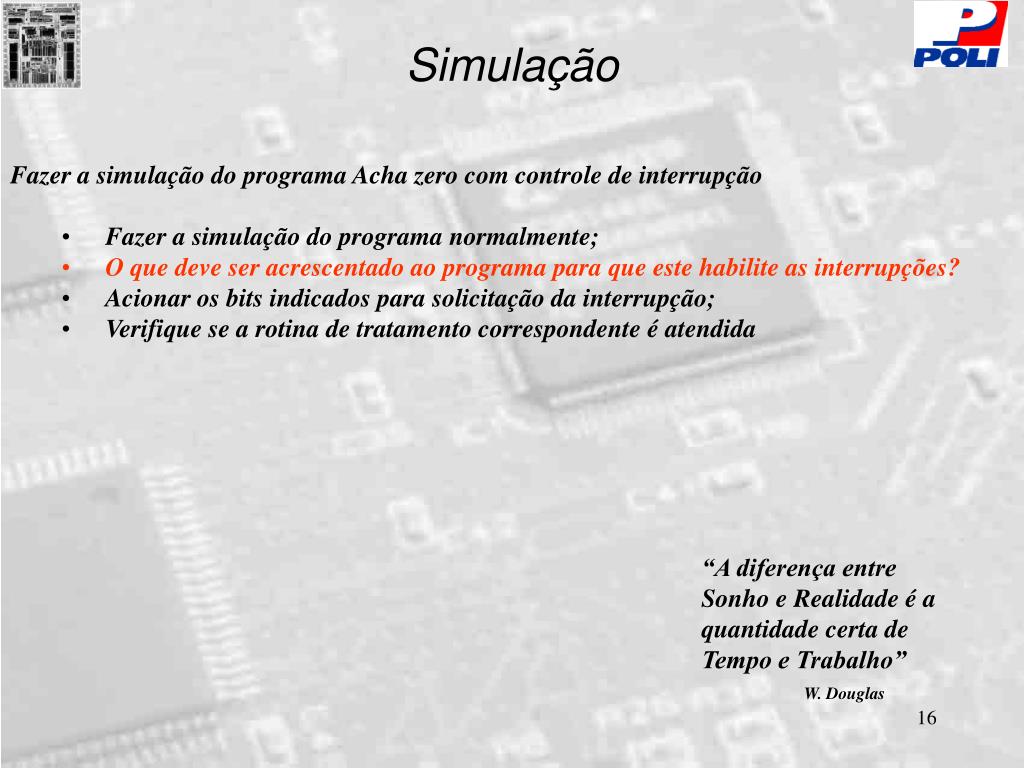

  16. Simulação • Fazer a simulação do programa Acha zero com controle de interrupção • Fazer a simulação do programa normalmente; • O que deve ser acrescentado ao programa para que este habilite as interrupções? • Acionar os bits indicados para solicitação da interrupção; • Verifique se a rotina de tratamento correspondente é atendida “A diferença entre Sonho e Realidade é a quantidade certa de Tempo e Trabalho” W. Douglas
