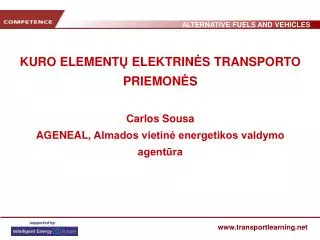

  1. KURO ELEMENTŲ ELEKTRINĖS TRANSPORTO PRIEMONĖSCarlos SousaAGENEAL, Almados vietinė energetikos valdymo agentūra

  2. TURINYS • Kuro elemento veikimo principas • Vandenilio gamyba, transportavimas ir saugojimas • Keletas gamintojų pasiūlymų

  3. KURO ELEMENTO VEIKIMO PRINCIPAS

  4. Exhaust KURO ELEMENTO VEIKIMO PRINCIPAS

  5. Pagrindinės charakteristikos • Vienas elementas: 0.5 – 1 V • Srovė: 0.3 – 1 A/cm2 • Galingumas: 0.3 – 0.5 W/cm2 KURO ELEMENTO VEIKIMO PRINCIPAS

  6. Ballard 900 107 CV 72 kg 34 x 24 x 75 cm Talpa 61 L 1,3 kW / L KURO ELEMENTO VEIKIMO PRINCIPAS Pavyzdys: 2 x 100 elementų ( 40 cm x 40 cm)  2 x (100 x 0.7) x (40 x 40 x 0.375) = 2 x (70 V x 640 A) = 84 kW (114 CV)

  7.   15 to 35%   30 to +50% KURO ELEMENTO VEIKIMO PRINCIPAS

  8. Kuro elementas keleiviniam autobusui, MAN

  9. IŠŠŪKIAI ATEIČIAI • Kaina • 400 €/kW (7 x įprastinio variklio kaina) • Sukomplektuotas elementas: € 20 000,00 (variklis € 3 000,00) • Patikimumas • Problemos dėl žemos temperatūros (žemiau 0 ºC ) • H2tarša • Transporto priemonių pritaikymas • Būtinas vandenilis (gamyba, transportavimas, sandėliavimas)

  10. H2GAMYBA • 1. “ “Pramoninė” gamyba • Vandens elektrolizė? Gamtinės dujos? Naftos rafinavimas? • Atsinaujinantys ištekliai • Paskirstymo tinklas ( Nėra!) • Išlaidos, Investicijos • Saugumas ir visuomenės palankumas

  11. H2GAMYBA • 2. Decentralizuota gamyba (pildymo stotyse) • Iš ko? (Vandens elektrolizė? Gamtinės dujos? Naftos rafinavimas?) • Išlaidos įrangai • Saugumas ir visuomenės palankumas

  12. H2TRANSPORTAVIMAS • Nepriklausomai nuo gamybos vietos (pildymo stotis ar pramonės įmonė • Pildymo sistema • Saugumas • Pildymo laikas

  13. H2Saugojimas • Saugojimas transporto priemonėje • Suspaustos dujos ~ 300 bar? (labai mažas tankis) • Skystis prie –253 ºC? (greitas garavimas, mažas tankis) • Kietas būvis? (svorio/ talpos santykis)

  14. H2GAMYBA • 3. Gamyba transporto priemonėje • Iš gamtinių dujų, metanolio, etanolio? • Benzinas? • Problemos • Sistemos efektyvumas • Išlaidos • Technologija • Išmetimai- neišsprendžia “anglies oksidų” probelmos

  15. Necar 1 (1994) Necar 2 (1996) Necar 3 (1997; CH3OH) Necar 4 (1999) Necar 5 e Jeep Commander (2000; CH3OH)

  16. Opel Hydrogen 1 • Skystas H2 (75 Litrai; 5 kg H2) • Blokas iš 200 elementų (59/27/50 cm) - 150 – 200 V; 90 kW/ 122 CV - 68 kg • Atsarginė baterija Svoris: 1575 kg 0-100 km/h – 16 s Max. greitis: 140 km/h Važiavimo atstumas: 400 km

  17. DEMONSTRACINIAI PROJEKTAI - CUTE • Švarus miesto transportas Europoje, CUTE • Demonstracinis projektas siekiant išbandyti ir įvertinti vandenilinių autobusų panaudojimą visuomeniniam transportui • 10 Europos miestų (Barcelona, Madrid, London, Hamburg, Luxemburg, Estocolmo, Amsterdam, Stutgart, Stockholm, Porto) • 3 Daimler-Chrysler autobusai miestui • Skirtingi vandenilio gamybos būdai ( atsinaujinantys-hidro, gamtinės dujos, rafinavimas) • Išlaidų, infrastruktūros, gyvavimo ciklo, išmetimų ir pan. įvertinimas

  18. Ačiū už dėmesį!
