Markteinführung von Mikro -KWK

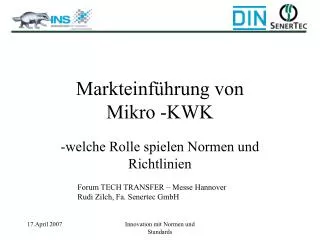

1. Markteinführung von Mikro -KWK -welche Rolle spielen Normen und Richtlinien Forum TECH TRANSFER – Messe Hannover Rudi Zilch, Fa. Senertec GmbH Innovation mit Normen und Standards

2. Produkteinführungsprozess Phase Gates Projektstart Geschäftsplan- Freigabe Lastenheft- Freigabe Konzept- Freigabe Konstuktions- Freigabe Feldtest Serien- Freigabe Liefer- Freigabe Projekt- ende Produkt- einführungsprozess Stakeholder Anforderungen Ermittlung der Marktparameter Sicherheitskonzept Anforderungen der Stakeholder Normen und Richt- Linien für KWK Pflichtenheft Lösungen Normungsbedarf ? Recherche von Normen, Richtlinien und Gesetztes- vorgaben Produkt- Entwicklung A-Muster Akkreditierte Prüfstellen B-Muster-Prod. für Feldtest Zertifizierung nach EG-Richtlinien B-Muster-Prod. für Feldtest Einbindung der Prüfstellen Risikoanalyse Internationale Märkte Vorprüfung durch Prüfstelle Bestellung- und Fertigungs- prozesse Prüfbericht und Zertifizierung Betreuung Produkteinführung Phases Innovation mit Normen und Standards

3. Stakeholder Kunde Vertriebspartner Normen und Richtlinien Prüfstellen Elektroversorgungsunternehmen Schornsteinfeger/Kaminkehrer Etc. Stakeholder / Anforderungen Stakeholder definieren die Anforderungen an das Produkt, die im Produktentwicklungs- und Einführungsprozess zu berücksichtigen sind. Produkt- einführungsprozess Stakeholder Anforderungen Sicherheitskonzept Normen und Richt- Linien für KWK Normungsbedarf ? Akkreditierte Prüfstellen Zertifizierung nach EG-Richtlinien Internationale Märkte Innovation mit Normen und Standards

4. Sicherheitskonzept Risikoanalyse: • Risikoklassen nach z.B. DIN 19250 bzw. EN 61508 • Anwendungsnormen und Richtlinien Schutzziele: Verhinderung von • Explosion • Brand • Elektrischer Schlag • Bersten • materielle Schäden Produkt- einführungsprozess Stakeholder Anforderungen Sicherheitskonzept Normen und Richt- Linien für KWK Normungsbedarf ? Akkreditierte Prüfstellen Zertifizierung nach EG-Richtlinien Internationale Märkte Innovation mit Normen und Standards

5. Sicherheitskonzept Beispiel für das Schutzziel einer Mikro-KWK-Anlage Produkt- einführungsprozess Stakeholder Anforderungen Sicherheitskonzept Normen und Richt- Linien für KWK Normungsbedarf ? Akkreditierte Prüfstellen Zertifizierung nach EG-Richtlinien Internationale Märkte Innovation mit Normen und Standards

6. Normen und Richtlinien für KWK Verwendung für KWK in Anlehnung an eine relevante Norm Produkt- einführungsprozess Stakeholder Anforderungen Sicherheitskonzept Normen und Richt- Linien für KWK Normungsbedarf ? Akkreditierte Prüfstellen Zertifizierung nach EG-Richtlinien Internationale Märkte Innovation mit Normen und Standards

7. Normen und Richtlinien für KWK Verwendung für KWK in Anlehnung an eine relevante Norm Produkt- einführungsprozess Stakeholder Anforderungen Sicherheitskonzept Normen und Richt- Linien für KWK Normungsbedarf ? Akkreditierte Prüfstellen Zertifizierung nach EG-Richtlinien Internationale Märkte Innovation mit Normen und Standards

8. Normen und Richtlinien für KWK Verwendung für KWK in Anlehnung an eine relevante Norm Produkt- einführungsprozess Stakeholder Anforderungen Sicherheitskonzept Normen und Richt- Linien für KWK Normungsbedarf ? Akkreditierte Prüfstellen Zertifizierung nach EG-Richtlinien Internationale Märkte Innovation mit Normen und Standards

9. Normen und Richtlinien für KWK Verwendung für KWK - Entwicklung Produkt- einführungsprozess Stakeholder Anforderungen Sicherheitskonzept Normen und Richt- Linien für KWK Normungsbedarf ? Akkreditierte Prüfstellen Zertifizierung nach EG-Richtlinien Internationale Märkte Innovation mit Normen und Standards

10. Gibt es einen Normungsbedarf ? Normungsbedarf für sicherheitsrelevante und funktionale Anforderungen: Anforderungen werden in Anlehnung an Produktnormen und Richtlinien für Heizkessel und nach den Fachnormen ( z.B. EN 61000 ) definiert. bzw. beziehen sich auf BHKW-spezifischen Normen, wie DIN 6280 , VP 109, … Produkt- einführungsprozess Stakeholder Anforderungen Sicherheitskonzept Normungsbedarf für energetische Anforderungen: Normen und Richt- Linien für KWK • Normen mit Anforderungen an die Gebrauchstauglichkeit gibt es derzeit nicht, jedoch ist die KWK in der EnEV berücksichtigt. • Derzeitige Aktivitäten: • Normungsvorhaben zur Ermittlung des Normnutzungsgrades von Mikro-KWK • VDI 4655 „Referenzlastprofile von Ein- und Mehrfamilienhäusern für den Einsatz von KWK-Anlagen“ (Gründruck Mai 2007) • VDI 4656 "Planung und Dimensionierung von Mikro-KWK-Anlagen“ • Vergleichsmessungen von KWK-Anlagen an verschiedenen Instituten z.B. FH Reutlingen, TU München, … Normungsbedarf ? Akkreditierte Prüfstellen Zertifizierung nach EG-Richtlinien Internationale Märkte Innovation mit Normen und Standards

11. Frühzeitige Kenntnis der sicherheitstechnischen Anforderungen der Prüfstelle auf der Grundlage der geltenden Vorschriften, Normen und Richtlinien Wegen fehlenden Produktnormen müssen Normen und Richtlinien in Anlehnung an ähnliche Produktnormen herangezogen werden Hersteller und Prüfstelle sind in das Sicherheitskonzept involviert und haben sich abgestimmt Geringes Risiko für die Abnahmeprüfung und Zertifizierung des Endproduktes Akkreditierte Prüfstellen Weshalb ist die Einbindung von Prüfstellen vorteilhaft ? Produkt- einführungsprozess Stakeholder Anforderungen Sicherheitskonzept Normen und Richt- Linien für KWK Normungsbedarf ? Akkreditierte Prüfstellen Zertifizierung nach EG-Richtlinien Internationale Märkte Innovation mit Normen und Standards

12. Gasgeräterichtlinie (90/396/EWG) Maschinenrichtlinie(89/392/EWR i.d.F. 91/368/EWG) Niederspannungsrichtlinie (93/68/EWG) EMV-Richtlinie (2004/108/EG) Druckgeräterichtlinie (97/23/EG) ( KWK-Richtlinie 2004/8/EG)) Richtlinie 2005/32/EG Anforderungen an die umweltgerechte Gestaltung energiebetriebener Produkte ………………………. Zertifizierung nach EG-Richtlinien Allgemein für KWK zutreffende EG-Richtlinien Produkt- einführungsprozess Stakeholder Anforderungen Sicherheitskonzept Normen und Richt- Linien für KWK Normungsbedarf ? Akkreditierte Prüfstellen Zertifizierung nach EG-Richtlinien Internationale Märkte Innovation mit Normen und Standards

13. keine harmonisierten EU-Vorschriften für KWK EU-Richtlinie für KWK sind in den EU-Mitgliedsstaaten noch nicht umgesetzt ( ausser z.B. Belgien, Spanien, Deutschland) Zugelassene Abgasabführungen in DE werden in der Regel in anderen europäischen Ländern nicht akzeptiert EVU fordern die Einhaltung ihrer „Technischen Anschlussbedingungen“ am Stromnetz Rahmenbedingungen für die Aufstellung und Installation einer Mikro-KWK sind national unterschiedlich geregelt. Internationale Märkte Aktuelle Hemmnisse Produkt- einführungsprozess Stakeholder Anforderungen Sicherheitskonzept Normen und Richt- Linien für KWK Normungsbedarf ? Akkreditierte Prüfstellen Zertifizierung nach EG-Richtlinien Internationale Märkte Innovation mit Normen und Standards

14. Normen, Vorschriften und Richtlinien müssen zu Beginn im Entwicklungsprozess berücksichtigt werden Eine entwicklungsbegleitende Prüfung durch eine akkreditierte Prüfstelle, insbesondere für das Sicherheitskonzept, vermindert das Risiko von Nachentwicklungen Prüfung von Funktion und Sicherheit von Mikro-KWK erfolgt in Anlehnung an vorhandene Normen und Richtlinien Normungsbedarf besteht bei der Bewertung der Gebrauchstauglichkeit und der Effizienz von unterschiedlichen Mikro-KWK-Anlagen Die KWK-Richtlinien 2004/8/EG ist zwar in Kraft, doch noch nicht in allen EU-Ländern umgesetzt Europäische Kommission will den Warenverkehr im Binnenmarkt auch für Produkte, für die keine harmonisierten EU-Vorschriften gelten, erleichtern Zusammenfassung Zusammenfassung Innovation mit Normen und Standards

15. Ich bedanke mich für Ihre Aufmerksamkeit Innovation mit Normen und Standards
