Presentation Transcript


2011 0 4 18

國立台灣海洋大學河海工程學系結構耐震評估與補強設計2011.04.18 (一)

結構耐震能力之簡易側推分析 (二)

鍾立來


2011 0 4 18

結構之容量曲線

結構之容量曲線為基底剪力 Vbs與結構頂層側位移 Δroof之關係。


2011 0 4 18

結構之基底剪力

若一樓為基底,結構之基底剪力 Vbs即為其一樓之剪力 VF1。


2011 0 4 18

結構各樓層之剪力

對應於基底剪力 Vbs,第 i層之剪力 VFi為

FFk:對應於基底剪力 Vbs,第 k層之水平地震力

γt:頂層外加集中橫力之係數

WFi:第 i層之靜載重

hFi:第 i層之高程


2011 0 4 18

水平地震力之豎向分配

頂層外加之集中橫力 Ft為

耐設規範節2.11式2-17

γt:頂層外加集中橫力之係數


2011 0 4 18

水平地震力之豎向分配

第 i層之水平地震力 Fi

耐設規範節2.11式2-18

WFi:第 i層之靜載重

hFi:第 i層之高程


2011 0 4 18

結構頂層之側位移

結構各樓層呈串聯之關係,故頂層之側位移為各樓層層間側位移之疊加。因此,頂層之側位移 ΔRF為:

ΔFi:第 i層之層間側位移


2011 0 4 18

結構簡易側推分析之容量曲線

  • 第 i層第 j柱之破壞模式,或撓曲破壞Vm < Vn,或剪力破壞Vn < Vm。

  • 第 i層第 j柱側力 VFiCj與側位移 ΔFiCj之關係。

  • 第 i層之剪力 VFi與側位移 ΔFi之關係。


2011 0 4 18

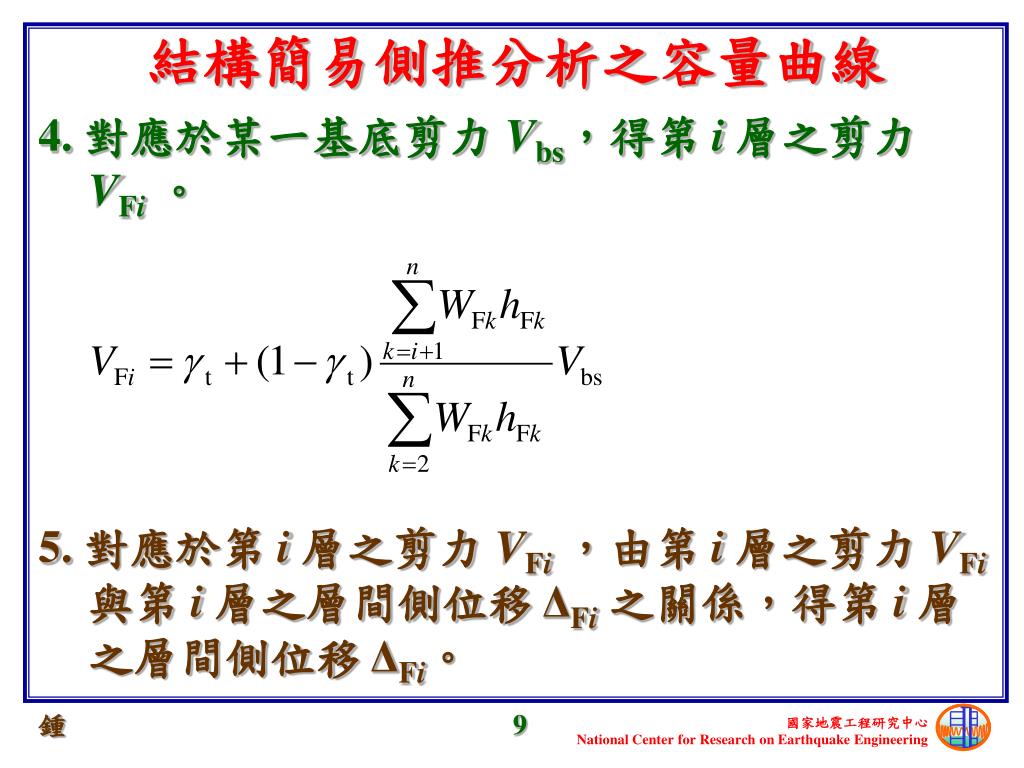

結構簡易側推分析之容量曲線

4. 對應於某一基底剪力 Vbs,得第 i層之剪力 VFi。

5. 對應於第 i層之剪力 VFi,由第 i層之剪力 VFi與第 i層之層間側位移 ΔFi之關係,得第 i層之層間側位移 ΔFi。


2011 0 4 18

結構簡易側推分析之容量曲線

6. 頂層側位移 ΔRF為各樓層側位移 ΔFi之疊加,即

7. 對應基底剪力 Vbs,得頂層側位移 ΔRF。基底剪力 Vbs與頂層側位移 ΔRF之關係,即為結構之容量曲線。


2011 0 4 18

校舍平面試體

平面構架之正面及側面圖


2011 0 4 18

校舍平面試體

平面構架之正面及側面圖


2011 0 4 18

梁、柱及接頭之編號


2011 0 4 18

材料之強度

混凝土抗壓強度

鋼筋降伏強度

#3:

#6:

#7:

Es :

Ec :


2011 0 4 18

柱 C1 及 C5:

柱 C2 及 C6:

柱 C3 及 C7:

柱 C4 及 C8:

柱子之軸力


2011 0 4 18

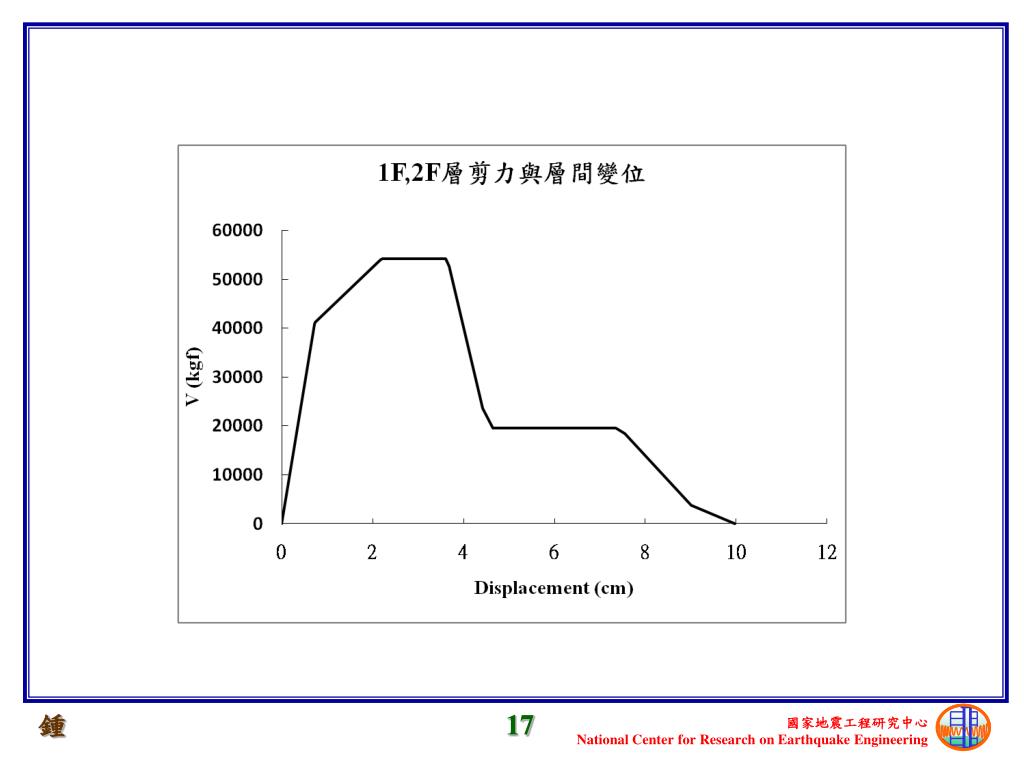

一樓與二樓樓層剪力與層間位移


2011 0 4 18


2011 0 4 18

結構各樓層之剪力

對應於基底剪力 Vbs,第 i層之剪力 VFi為


2011 0 4 18

基底剪力與頂層側位移

,

對應某一基底剪力 Vbs,根據一樓剪力 V1與層間位移 Δ1F之關係,得一樓層間位移 Δ1F;根據二樓剪力 V2與層間位移 Δ2F之關係,得一樓層間位移 ;一樓及二樓層間位移之疊加,即為頂樓側位移 ΔRF


2011 0 4 18


2011 0 4 18


2011 0 4 18

桃園縣楊梅鎮瑞埔國小校舍

正側面

後側面


2011 0 4 18

平面圖


2011 0 4 18

立面圖


2011 0 4 18

靜態單向推垮試驗


2011 0 4 18

空構架試體


2011 0 4 18

空構架試體


2011 0 4 18

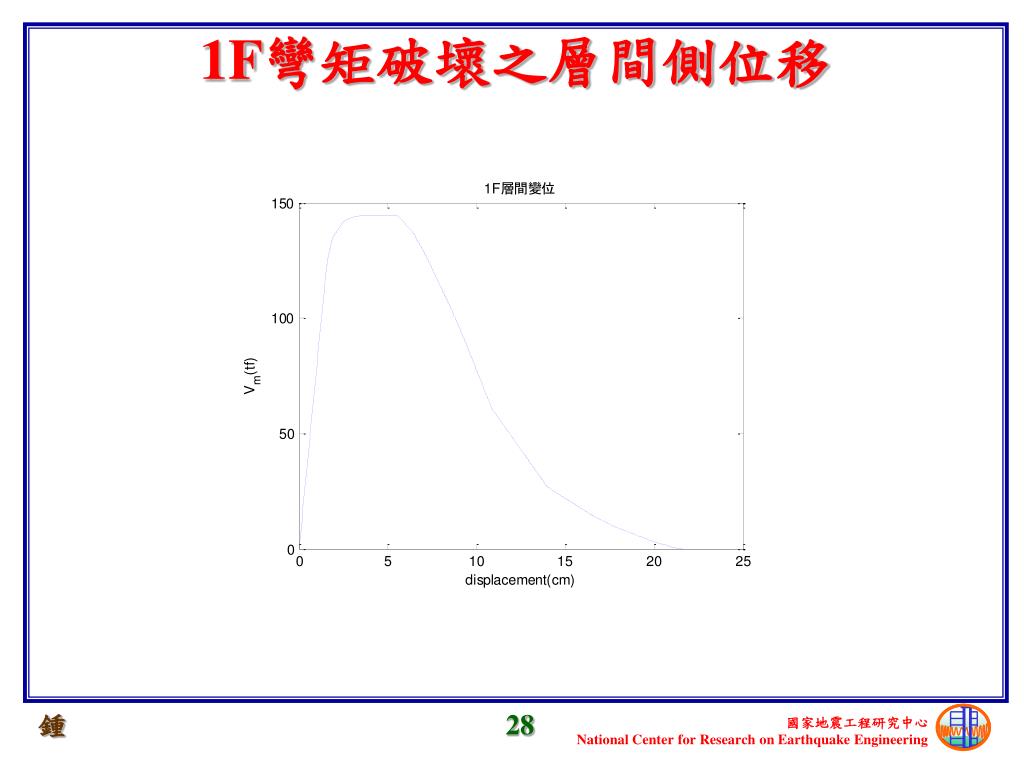

1F彎矩破壞之層間側位移


2011 0 4 18

2F彎矩破壞之層間側位移


2011 0 4 18

結構各樓層之剪力

對應於基底剪力 Vbs,第 i層之剪力 VFi為

FFk:對應於基底剪力 Vbs,第 k層之水平地震力

γt:頂層外加集中橫力之係數

WFi:第 i層之靜載重

hFi:第 i層之高程


2011 0 4 18

結構各樓層之剪力

對應於基底剪力 Vbs,第 i=1層之剪力 VF1為

第 i=2層之剪力 VF2為


2011 0 4 18

全部載重

樓層之樓地板面積

頂樓靜載重

二樓靜載重


2011 0 4 18

結構之容量曲線

結構之容量曲線為基底剪力 Vbs與結構頂層側位移 Δroof之關係。


2011 0 4 18

作業八

關廟國小校舍座落台南縣關廟鄉,

假設為第二類地盤。

二層樓高

二樓高程 3.5m,頂樓高程 7.3m。

頂樓無女兒牆或文化瓦。


2011 0 4 18

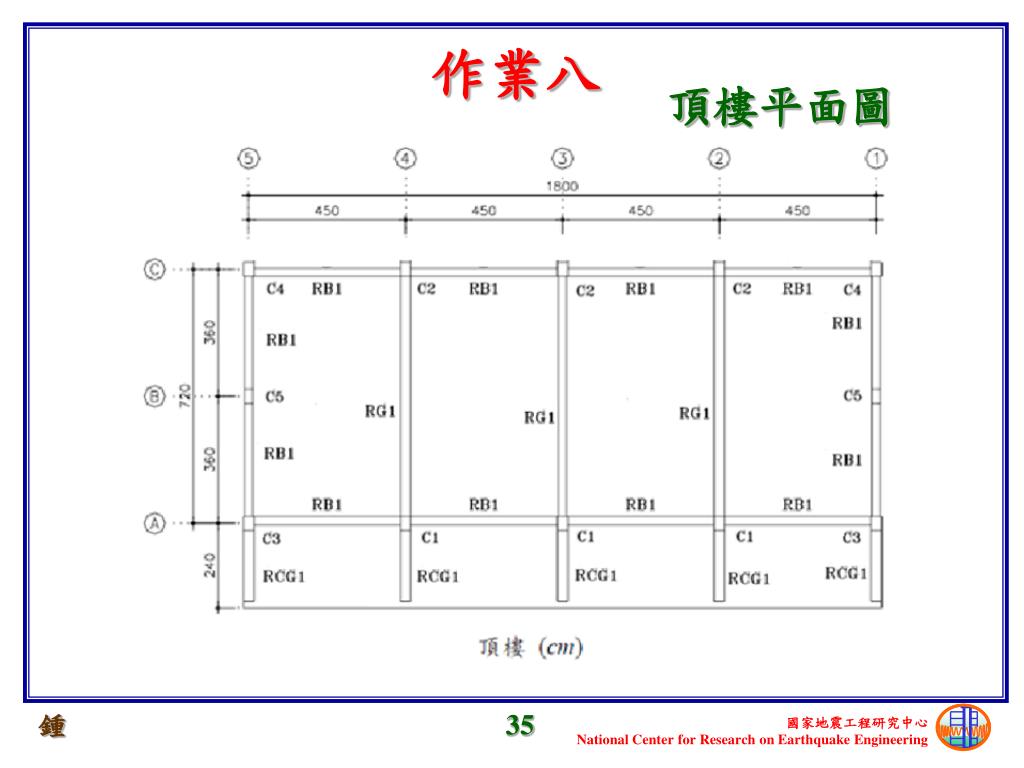

作業八

頂樓平面圖


2011 0 4 18

作業八

二樓平面圖


2011 0 4 18

作業八

立面圖


2011 0 4 18

作業八

柱尺寸表


2011 0 4 18

作業八

梁尺寸表


2011 0 4 18

作業八

材料強度


8 1 2011 05 16

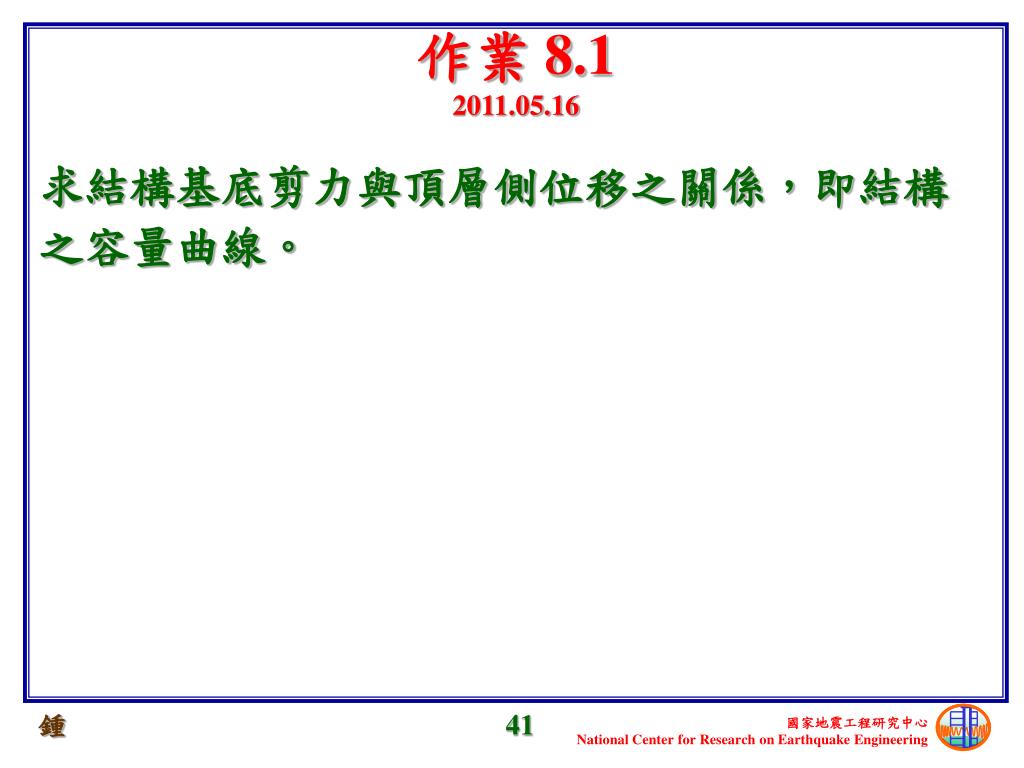

作業 8.12011.05.16

求結構基底剪力與頂層側位移之關係,即結構之容量曲線。


2011 0 4 18

作業

作業檔為 .doc 或 .pdf

電子檔於 0515 (日) 前寄出

紙本於 0516 (一) 繳交

老師:[email protected]

林琨偉助教:[email protected]

顧丁與助教:[email protected]


2011 0 4 18

簡報

簡報檔為 .doc、 .pdf 或 .ppt

請於 0508 (日) 前寄出

老師:[email protected]

林琨偉助教:[email protected]

顧丁與助教:[email protected]


2011 0 4 18

學期報告

校舍結構耐震能力之簡易調查鍾立來、簡文郁、葉勇凱、黃世建、佘健維 (2005),「國民中小學典型校舍耐震能力之簡易調查」,國家地震工程研究中心,研究報告NCREE-05-007。


2011 0 4 18

學期報告

校舍結構耐震能力之初步評估新城國中口湖國小瑞埔國小關廟國小


2011 0 4 18

學期報告

以斷面分析,求校舍結構之基底剪力強度新城國中口湖國小瑞埔國小關廟國小


2011 0 4 18

學期報告

校舍結構之耐震檢核新城國中口湖國小瑞埔國小關廟國小


2011 0 4 18

參考文獻

營建署 (2004),「建築物耐震設計規範及解說」。

中國土木水利工程學會 (2005),「混凝土工程設計規範與解說」,土木401-96。

鍾立來等,「校舍結構耐震評估與補強技術手冊(第二版)」,國家地震工程研究中心,報告NCREE-09-023。


2011 0 4 18

考試

期中考 2011.5.2 (一) (講義1-6)

期末考 2011.5.30 (一)

學期報告 2011.6.13 (一)


2011 0 4 18

成績

作業 15%

簡報 5%

期中考 35%

期末考 35%

學期報告 10%
