Presentation Transcript


Soi digital library

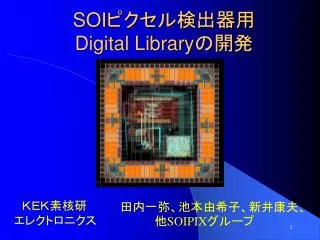

SOIピクセル検出器用Digital Libraryの開発

  田内一弥、池本由希子、新井康夫、他SOIPIXグループ

 KEK素核研

エレクトロニクス


Soi digital library

内容

  • SOIピクセル検出器とは

  • SOIプロセス Digital Libraryの必要性

  • Digital Libraryの作成方法

  • まとめ

2012技術交流会


Soi digital library

ピクセル検出器って?

  • 一般的に知られているのはデジカメ用CCD・CMOSチップ(可視光)

  • 縦横にセンサーを配置して2次元のデータを取ることができる

  • 放射線用としては、シリコン半導体検出器などがある

2012技術交流会


Soi digital library

現在の放射線用ピクセル検出器

  • 検出器と読出しエレクトロニクスを別々に作り、金属バンプにより接合する

  • 位置分解能に制限

  • 余分な物質が大量にある

  • 寄生容量によるスピ-ドの低下

2012技術交流会


Soi digital library

次世代のピクセル検出器への要求

  • 位置分解能を上げたい (~10 um)

  • 検出効率・感度を上げたい

  • 同時にエネルギー測定も行いたい

  • ピクセル毎に高度な信号処理を行いたい (intelligent)

  • 測定レート・読み出し速度を上げたい (~frame/100ns)

  • 価格を下げたい (monolithic)

  • 余分な物質を減らしたい (厚さ50um~600um)

Silicon-On-Insulator (SOI) 技術を利用した

Monolithic Pixel検出器

測定器開発室プロジェクト

2012技術交流会


Soi digital library

SOIピクセル検出器とは(1)

(Sillicon on Insulator )

  • SOI 0.2μmプロセスを使った読み出し回路一体型ピクセル検出器

2012技術交流会


Soi digital library

SOIピクセル検出器とは(2)

(Sillicon on Insulator Monolithic Pixel Detector)

2012技術交流会


Soi digital library

SOIピクセル検出器

(Sillicon on Insulator Monolithic Pixel Detector)

  • SOI 0.2μmプロセスを使った読み出し回路一体型ピクセル検出器

  • 各種チップの製作

    • 計数型、積分型、耐放射線‥

CNTPIX

INTPIX

SBPIX

2012技術交流会


Soi digital library

SOIピクセル検出器

(Sillicon on Insulator Monolithic Pixel Detector)

  • X線像は取れた

  • 次は動画で

2012技術交流会


Soi pixel summary

SOI Pixel Summary

  • SOI Pixelは放射線センサーと読み出しエレクトロニクスを一体化した理想的な放射線イメージセンサー

  • ピクセル毎に高機能なデータ処理回路を搭載でき、従来不可能であった計測を可能にする

  • 今後は回路の高機能化、大面積化を図りつつ、実用化に向け開発を進める

2012技術交流会


Soi digital library1

Digital Libraryとは

デジタル回路をHDL(ハードウェア記述言語)で記述し、回路レイアウトを自動配置配線するために必要

SOIPIXのデジタル回路部分をHDLで作成したい

開発期間の短縮

複雑なデジタル回路の搭載

SOIプロセス Digital Libraryの必要性

2012技術交流会


Soi digital library

セルライブラリの作成

(cell)

  • デジタル回路の論理合成に必要な最小単位の回路を作り、ライブラリ化する。

    • Buf

    • Inv

    • FF

    • Nand

    • Nor

  • すべての高さを同じに作る

    • 自動配置の必要条件

3bit グレイコードカウンタ

2012技術交流会


Soi digital library

Buf

VDD

10μm

GND

Buffer:クロックなど多数の回路をドライブする

2012技術交流会


Inv nand nor

Inv Nand Nor

VDD

GND

10μm

2012技術交流会


Ff flip flop

FF(Flip Flop)

VDD

10μm

GND

一番複雑なのでこれが高さを決める

2012技術交流会


12bit hdl

12bit グレイコードカウンタHDLコード

2012技術交流会


12bit

12bit グレイコードカウンタ回路図

2012技術交流会


Soi digital library

ライブラリを使って自動配置配線

CADENCE社SoC Encounter

2012技術交流会


Soi digital library

配置配線(拡大)

VDD

GND

VDD

GND

VDD

GND

2012技術交流会


Counter fifo

自動配置配線されたCOUNTERとFIFO

  • 12bit グレイコードカウンタと32bit幅 FIFO(500x450um)

2.4mm

2012技術交流会


Summary

Summary

  • Digital Libraryのこれから

    • 基本セルのパラメータ調整

    • セルの種類の増加

    • セルサイズの最小化

    • ドキュメントの作成

  • Analog Libraryも

    • ADC、TDC、PLL、Memory等

2012技術交流会
