ЕНЕРГОМОНІТОРИНГ У БЮДЖЕТНИХ ЗАКЛАДАХ: ДОСВІД МІСТА КИЄВА

1. ПРЕЗЕНТАЦІЯ ЕНЕРГОМОНІТОРИНГ У БЮДЖЕТНИХ ЗАКЛАДАХ: ДОСВІД МІСТА КИЄВА

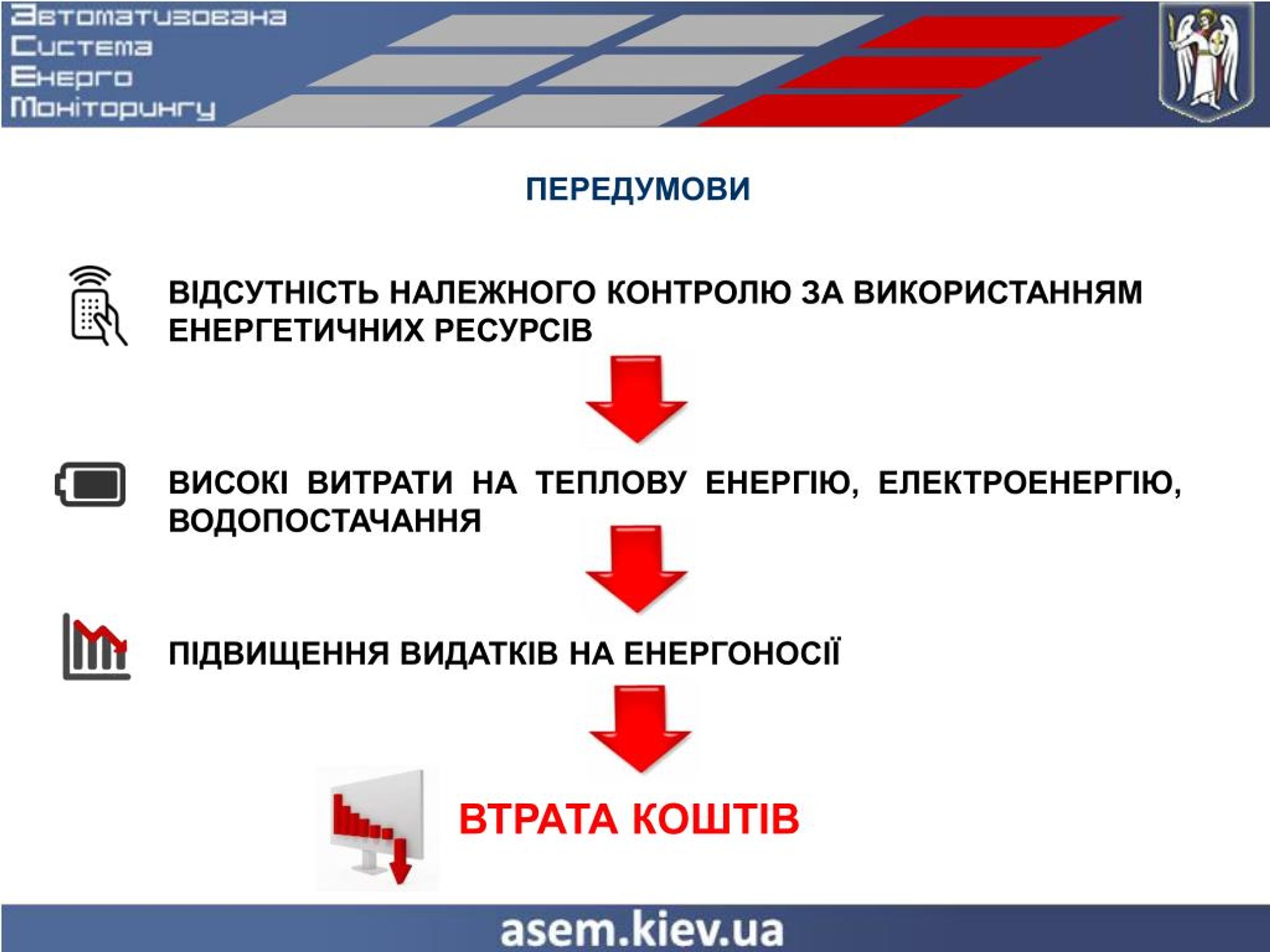

2. ПЕРЕДУМОВИ ВІДСУТНІСТЬ НАЛЕЖНОГО КОНТРОЛЮ ЗА ВИКОРИСТАННЯМ ЕНЕРГЕТИЧНИХ РЕСУРСІВ ВИСОКІ ВИТРАТИ НА ТЕПЛОВУ ЕНЕРГІЮ, ЕЛЕКТРОЕНЕРГІЮ, ВОДОПОСТАЧАННЯ ПІДВИЩЕННЯ ВИДАТКІВ НА ЕНЕРГОНОСІЇ ВТРАТА КОШТІВ

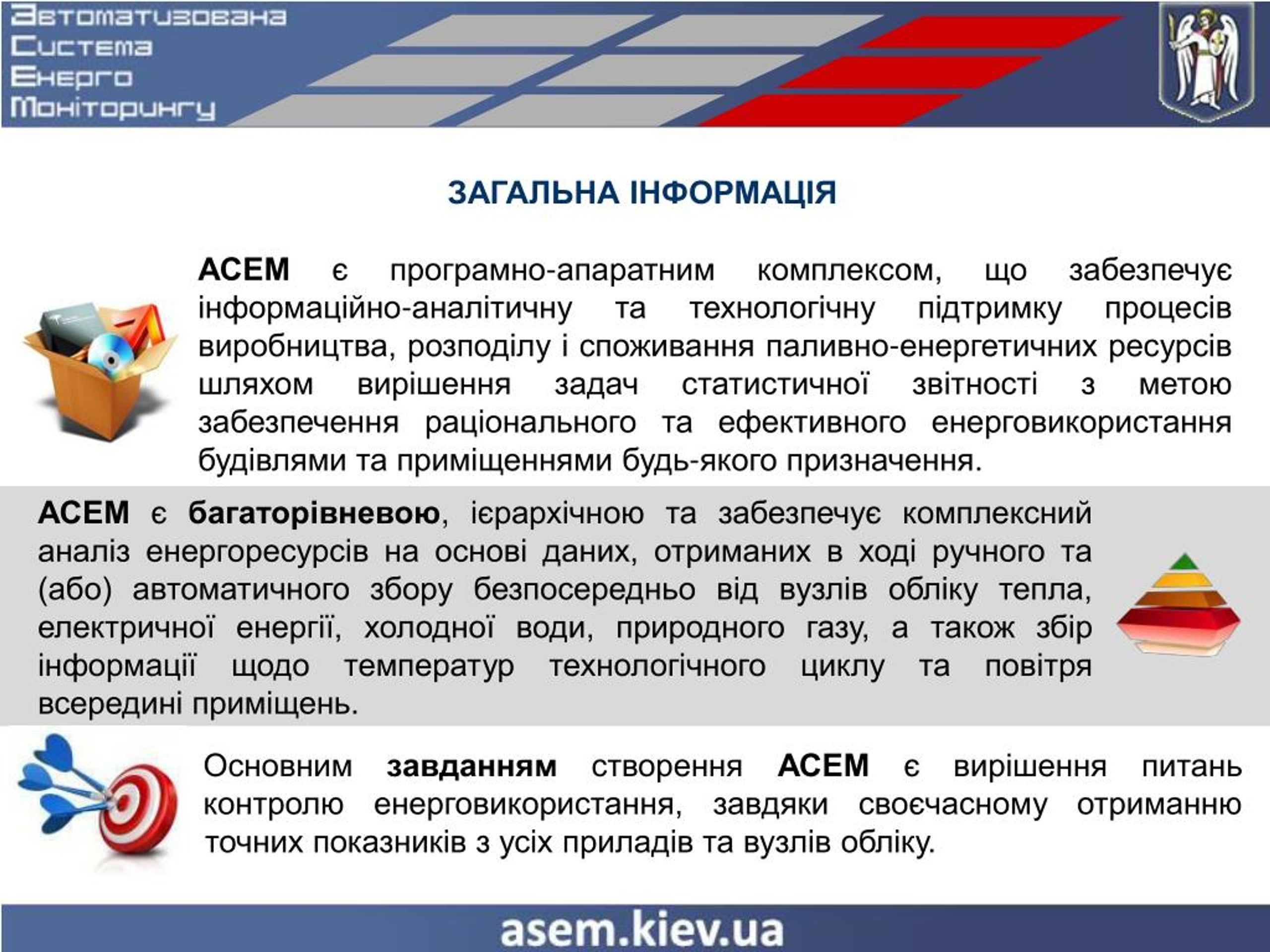

3. ЗАГАЛЬНА ІНФОРМАЦІЯ АСЕМ є програмно-апаратним комплексом, що забезпечує інформаційно-аналітичну та технологічну підтримку процесів виробництва, розподілу і споживання паливно-енергетичних ресурсів шляхом вирішення задач статистичної звітності з метою забезпечення раціонального та ефективного енерговикористання будівлями та приміщеннями будь-якого призначення. АСЕМ є багаторівневою, ієрархічною та забезпечує комплексний аналіз енергоресурсів на основі даних, отриманих в ході ручного та (або) автоматичного збору безпосередньо від вузлів обліку тепла, електричної енергії, холодної води, природного газу, а також збір інформації щодо температур технологічного циклу та повітря всередині приміщень. Основним завданням створення АСЕМ є вирішення питань контролю енерговикористання, завдяки своєчасному отриманню точних показників з усіх приладів та вузлів обліку.

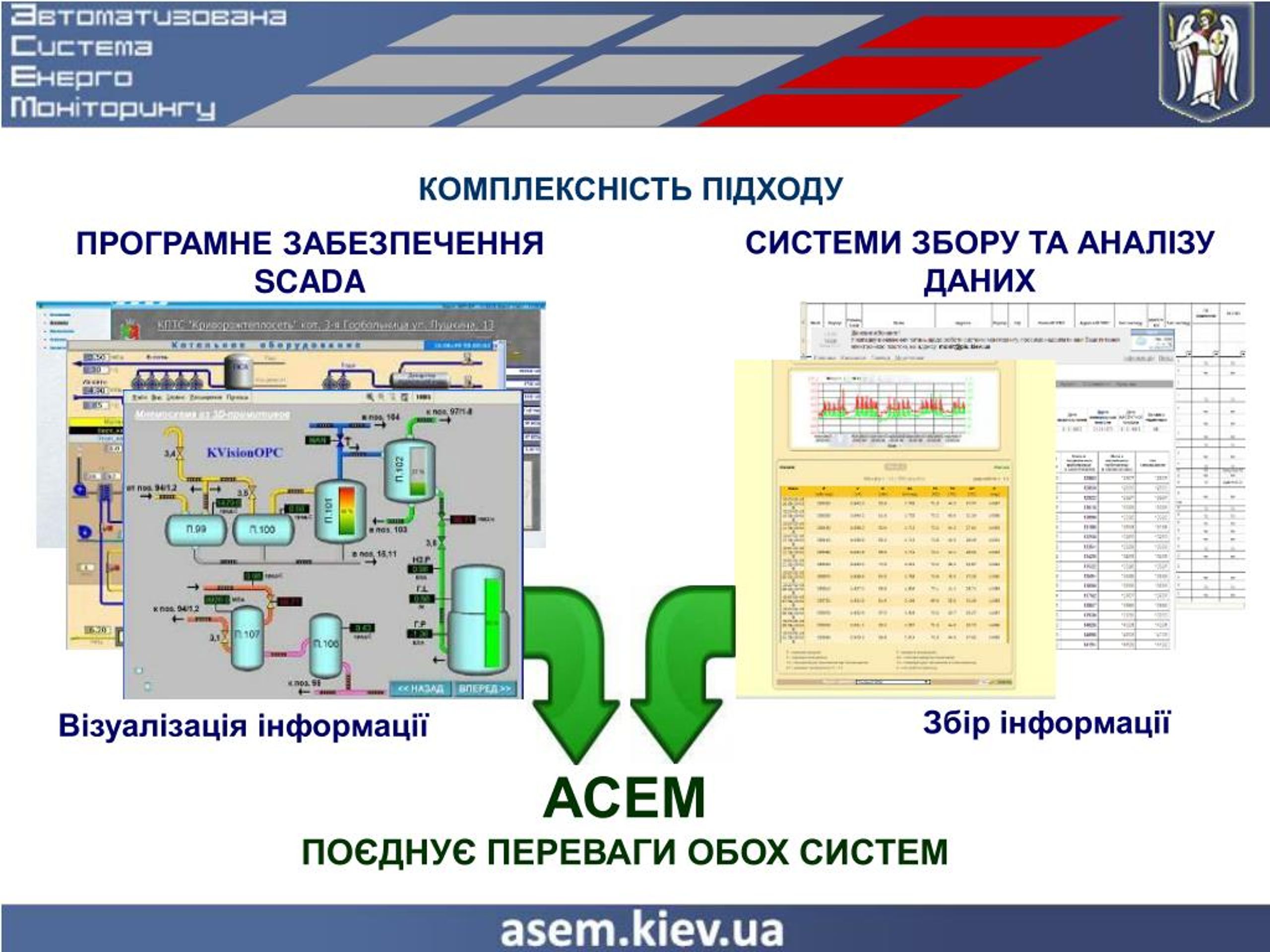

4. КОМПЛЕКСНІСТЬ ПІДХОДУ СИСТЕМИ ЗБОРУ ТА АНАЛІЗУ ДАНИХ ПРОГРАМНЕ ЗАБЕЗПЕЧЕННЯ SCADA Збір інформації Візуалізація інформації АСЕМПОЄДНУЄ ПЕРЕВАГИ ОБОХ СИСТЕМ

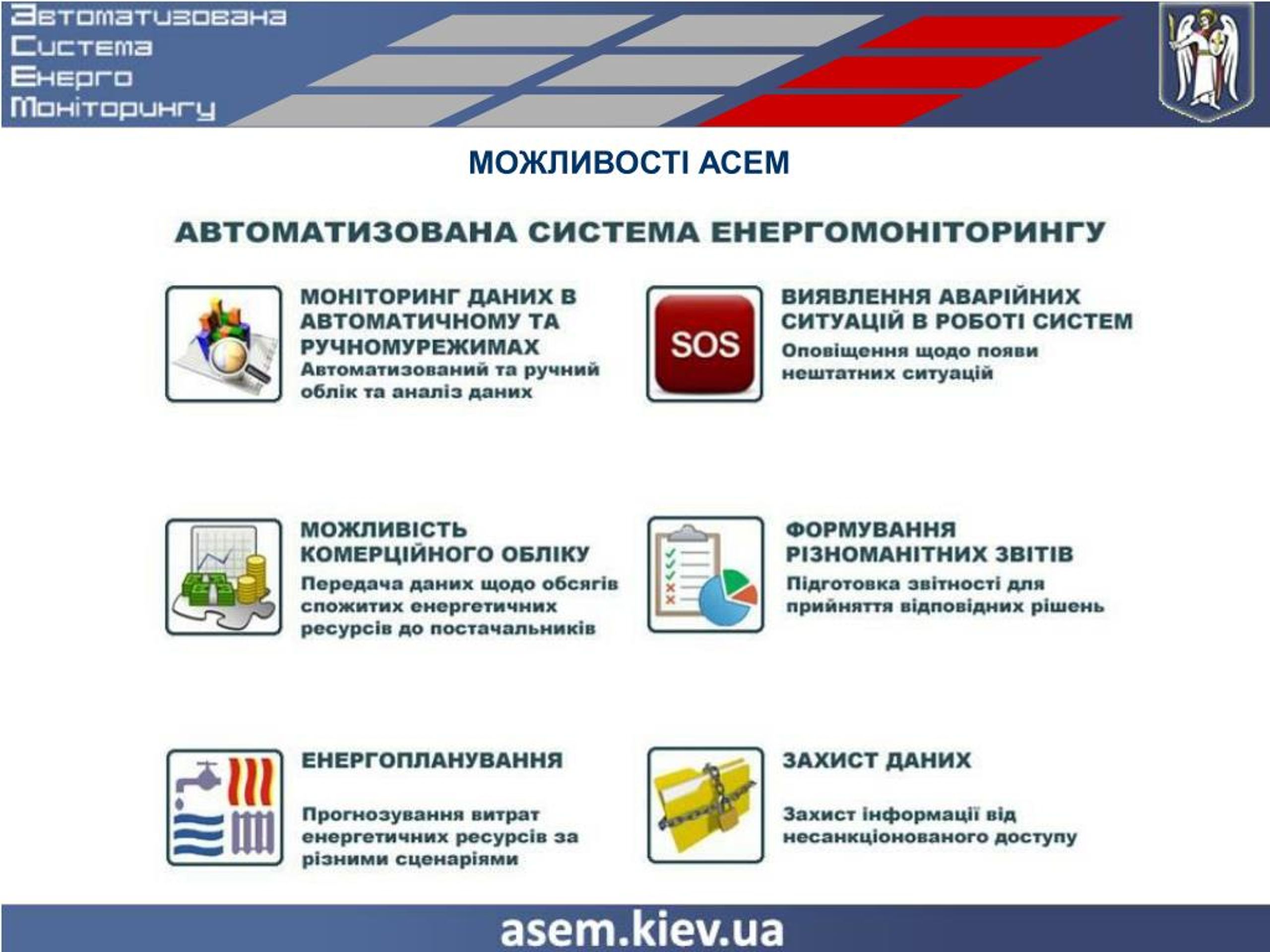

5. МОЖЛИВОСТІ АСЕМ

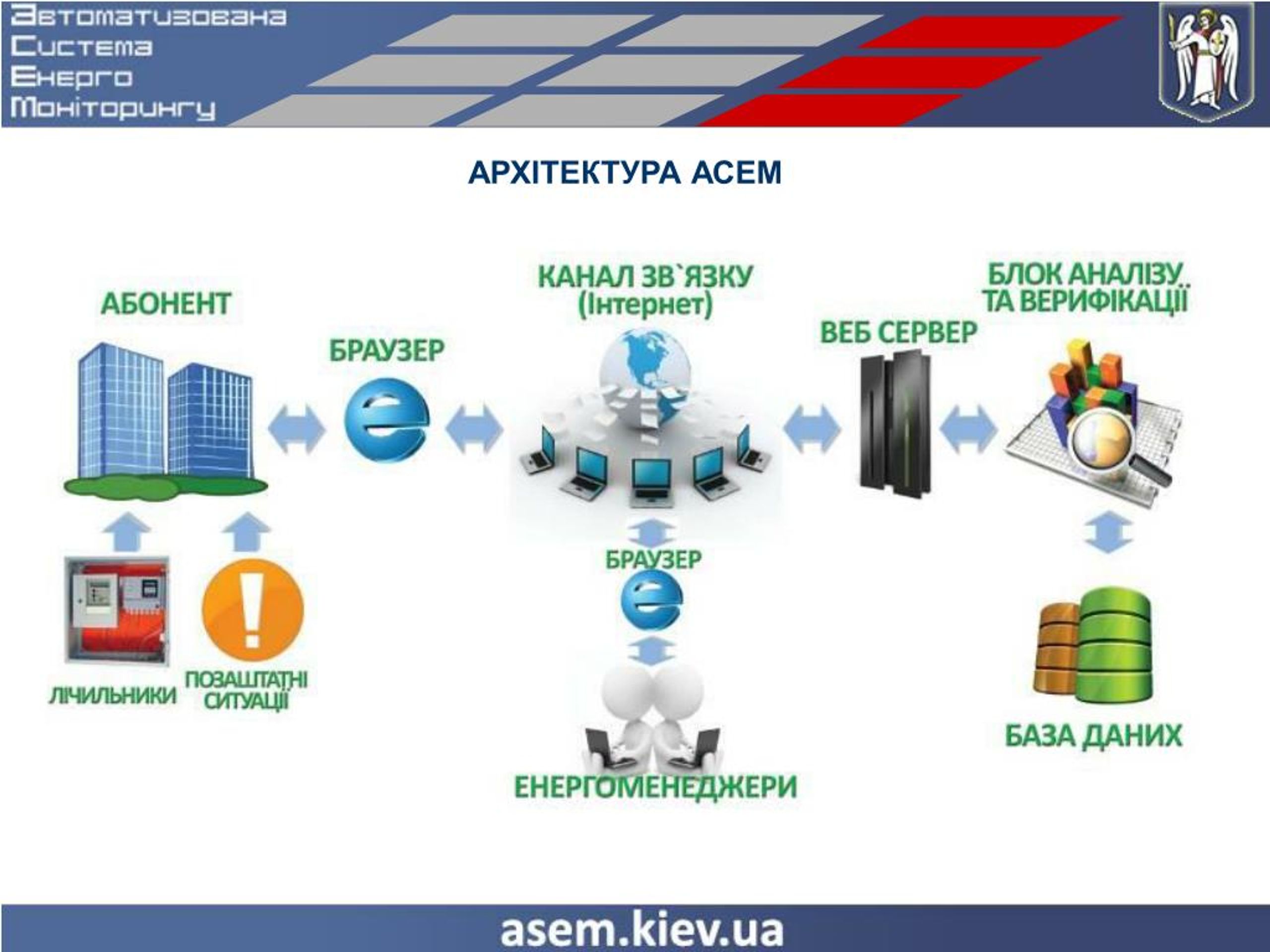

6. АРХІТЕКТУРА АСЕМ

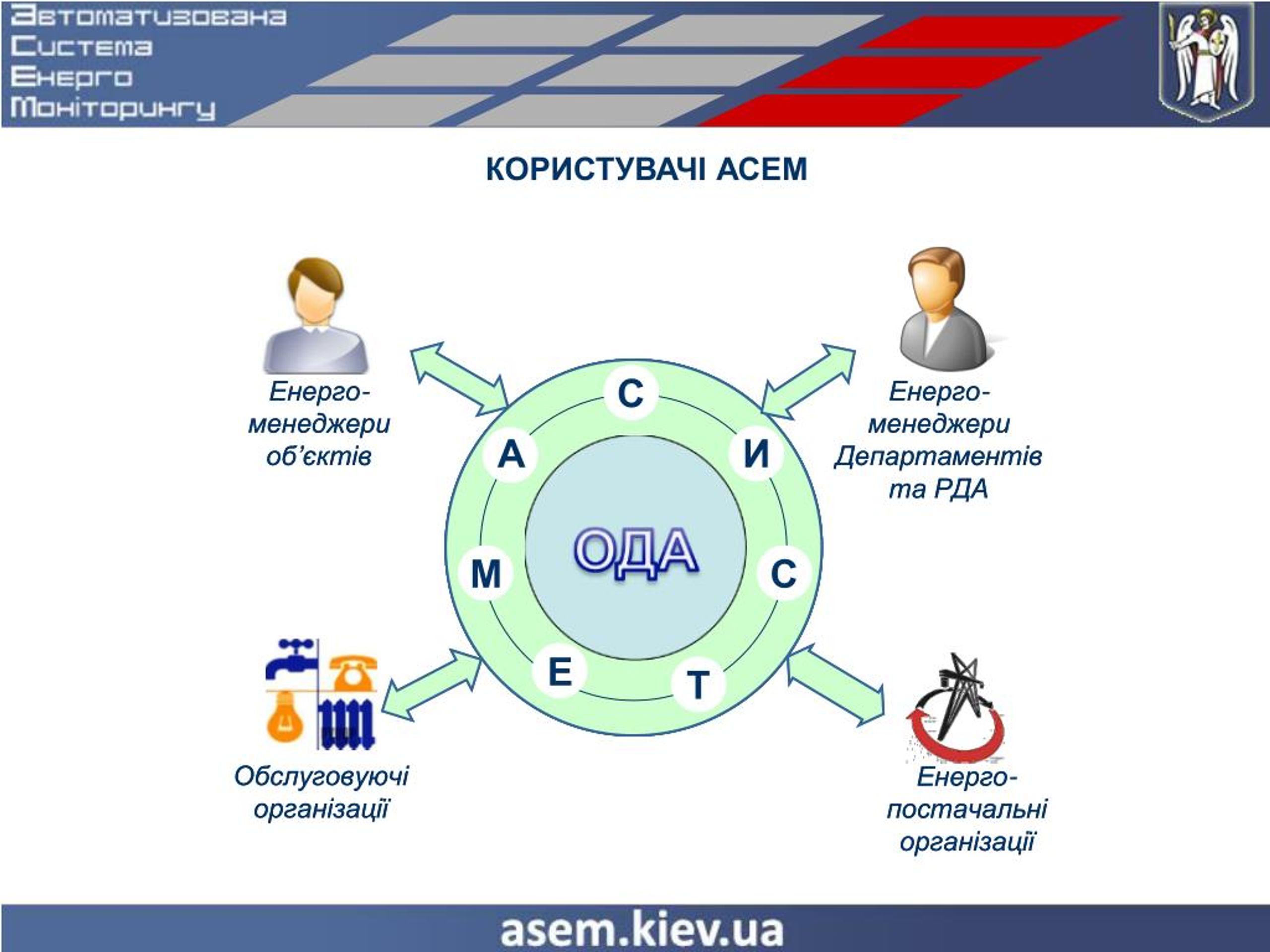

7. КОРИСТУВАЧІ АСЕМ

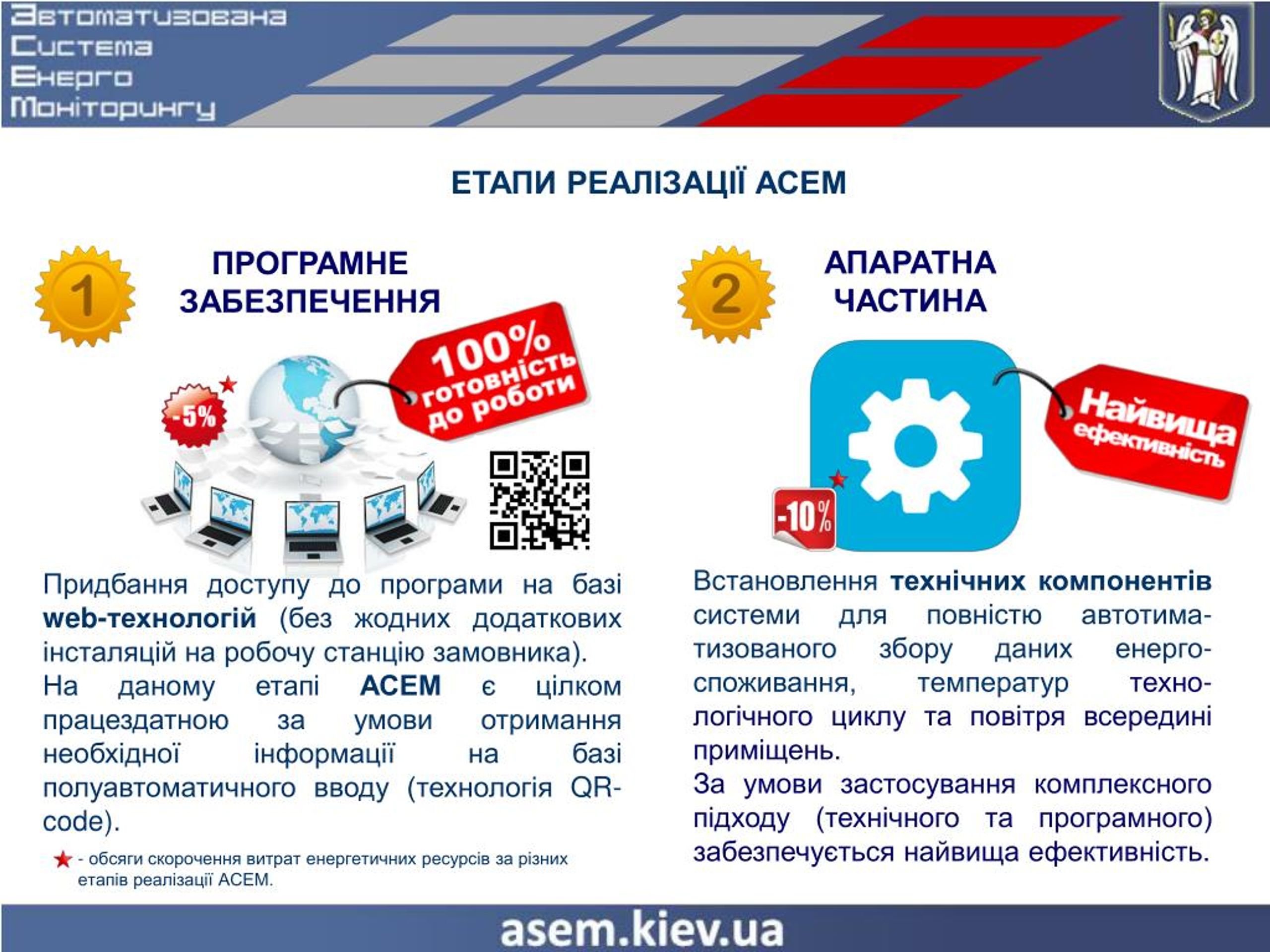

8. ЕТАПИ РЕАЛІЗАЦІЇ АСЕМ АПАРАТНА ЧАСТИНА ПРОГРАМНЕ ЗАБЕЗПЕЧЕННЯ • Встановлення технічних компонентів системи для повністю автотима-тизованого збору даних енерго-споживання, температур техно-логічного циклу та повітря всередині приміщень. • За умови застосування комплексного підходу (технічного та програмного) забезпечується найвища ефективність. • Придбання доступу до програми на базі web-технологій (без жодних додаткових інсталяцій на робочу станцію замовника). • На даному етапі АСЕМ є цілком працездатною за умови отримання необхідної інформації на базіполуавтоматичного вводу (технологія QR-code). • обсяги скорочення витрат енергетичних ресурсів за різних етапів реалізації АСЕМ.

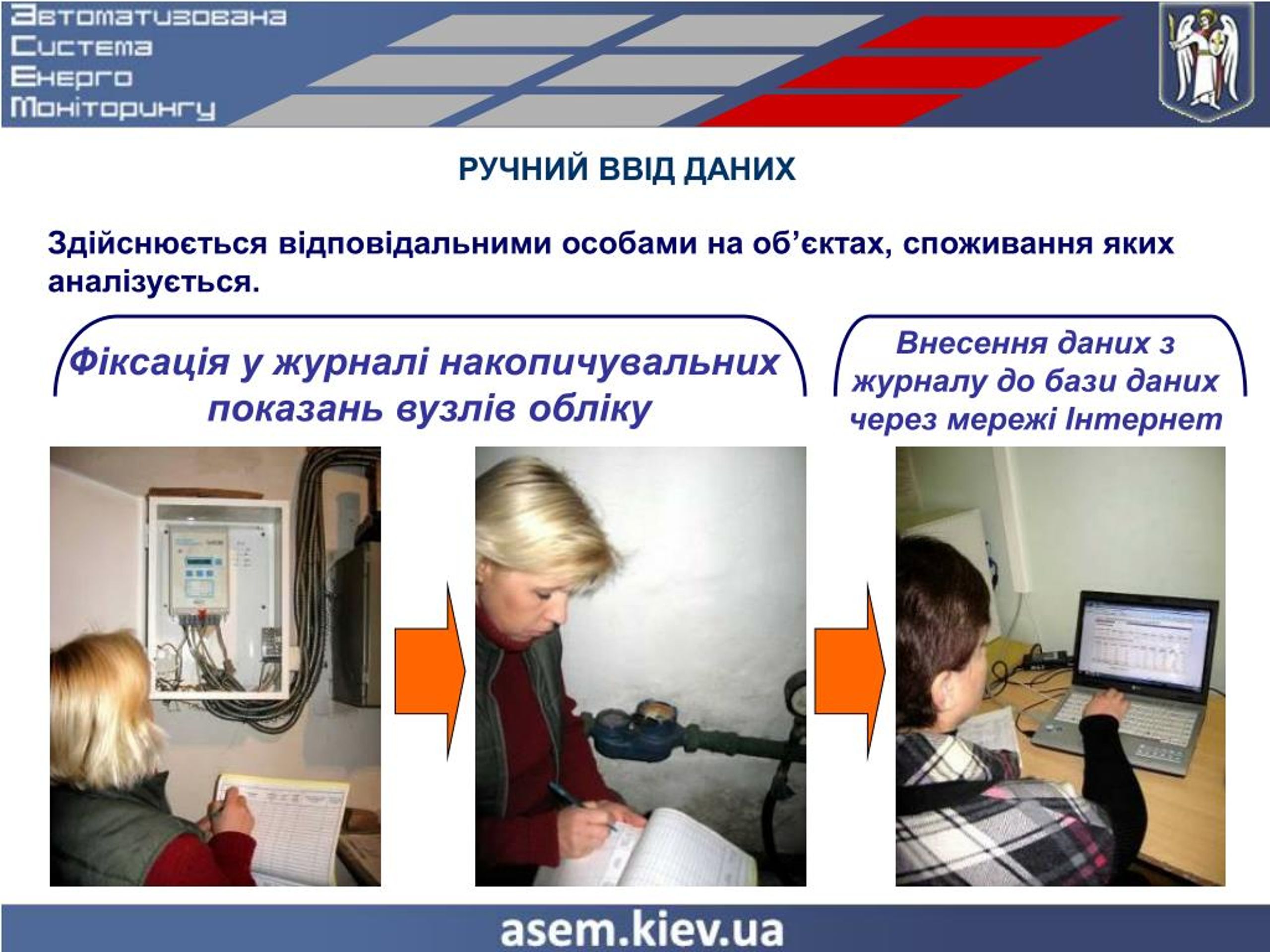

9. РУЧНИЙ ВВІД ДАНИХ Здійснюється відповідальними особами на об’єктах, споживання яких аналізується. Внесення даних з журналу до бази даних через мережі Інтернет Фіксація у журналі накопичувальних показань вузлів обліку

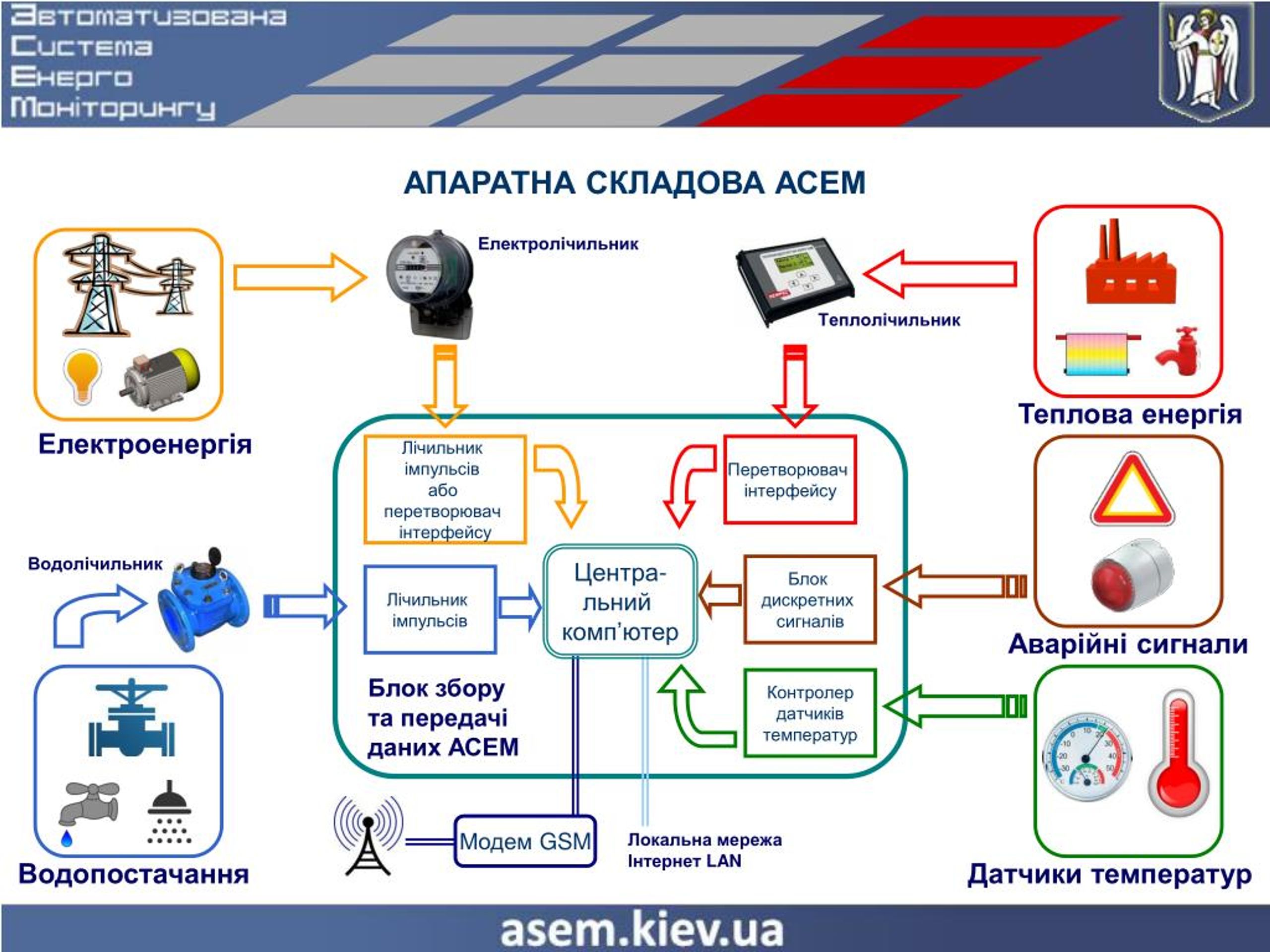

10. АПАРАТНА СКЛАДОВА АСЕМ Електролічильник Теплолічильник Теплова енергія Електроенергія Лічильник імпульсів або перетворювач інтерфейсу Перетворювач інтерфейсу Водолічильник Центра- льний комп’ютер Блок дискретних сигналів Лічильник імпульсів Аварійні сигнали Блок збору та передачі даних АСЕМ Контролер датчиків температур Модем GSM Локальна мережа Інтернет LAN Водопостачання Датчики температур

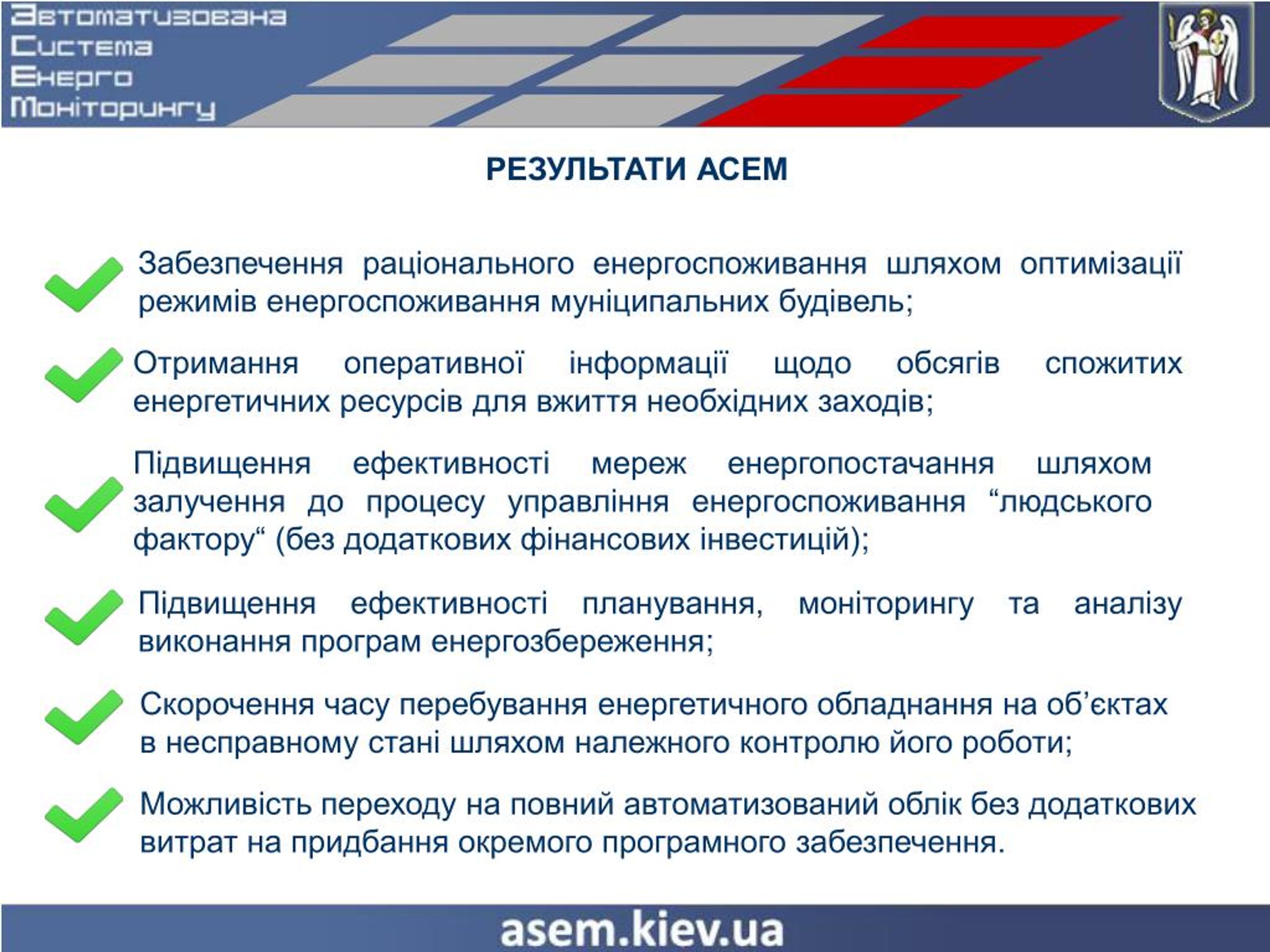

11. РЕЗУЛЬТАТИ АСЕМ Забезпечення раціонального енергоспоживання шляхом оптимізації режимів енергоспоживання муніципальних будівель; • Отримання оперативної інформації щодо обсягів спожитих енергетичних ресурсів для вжиття необхідних заходів; • Підвищення ефективності мереж енергопостачання шляхом залучення до процесу управління енергоспоживання “людського фактору“ (без додаткових фінансових інвестицій); Підвищення ефективності планування, моніторингу та аналізу виконання програм енергозбереження; Скорочення часу перебування енергетичного обладнання на об’єктах в несправному стані шляхом належного контролю його роботи; Можливість переходу на повний автоматизований облік без додаткових витрат на придбання окремого програмного забезпечення.

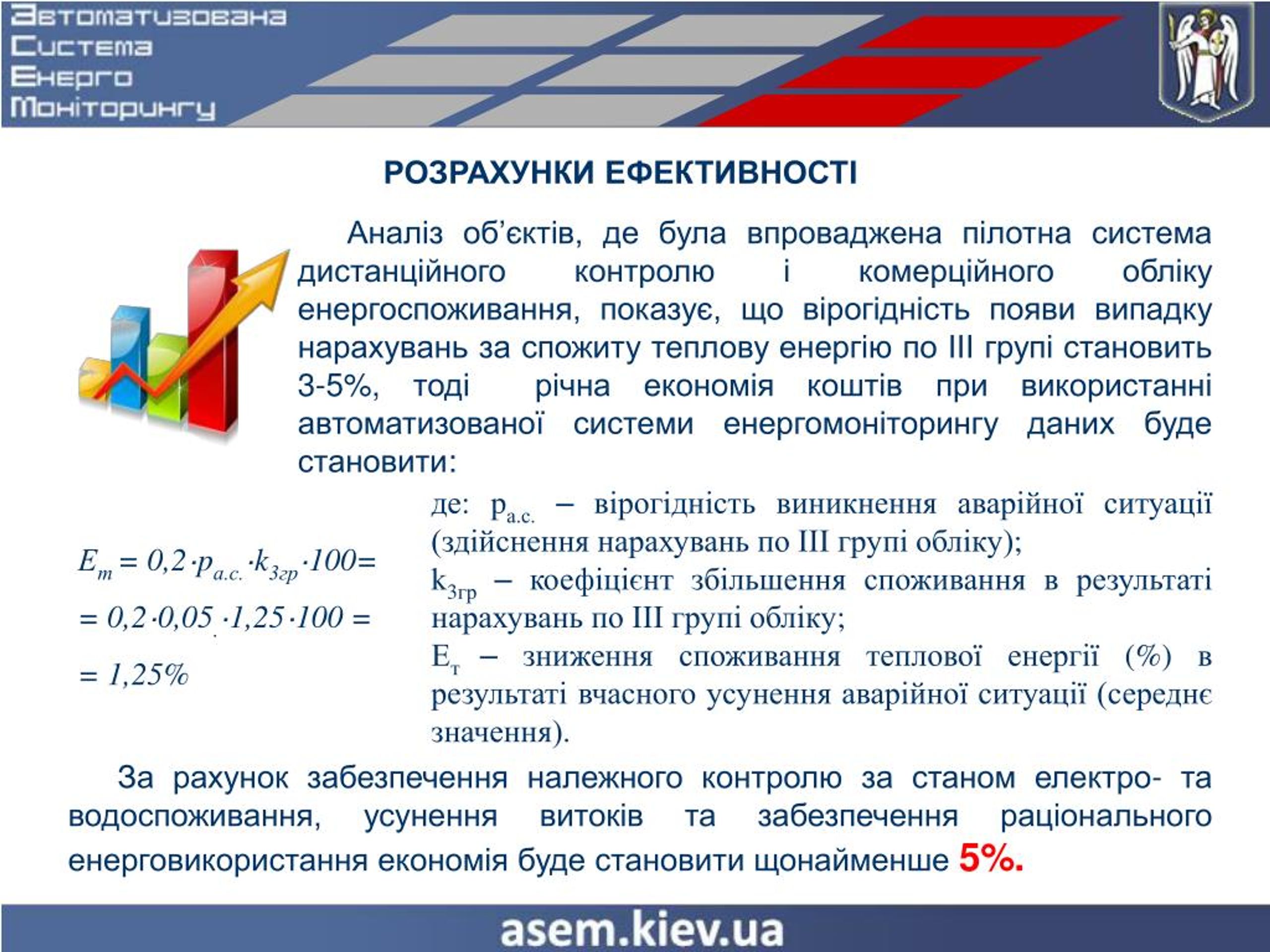

12. РОЗРАХУНКИ ЕФЕКТИВНОСТІ Аналіз об’єктів, де була впроваджена пілотна система дистанційного контролю і комерційного обліку енергоспоживання, показує, що вірогідність появи випадку нарахувань за спожиту теплову енергію по ІІІ групі становить 3-5%, тоді річна економія коштів при використанні автоматизованої системи енергомоніторингу даних буде становити: За рахунок забезпечення належного контролю за станом електро- та водоспоживання, усунення витоків та забезпечення раціонального енерговикористання економія буде становити щонайменше 5%.

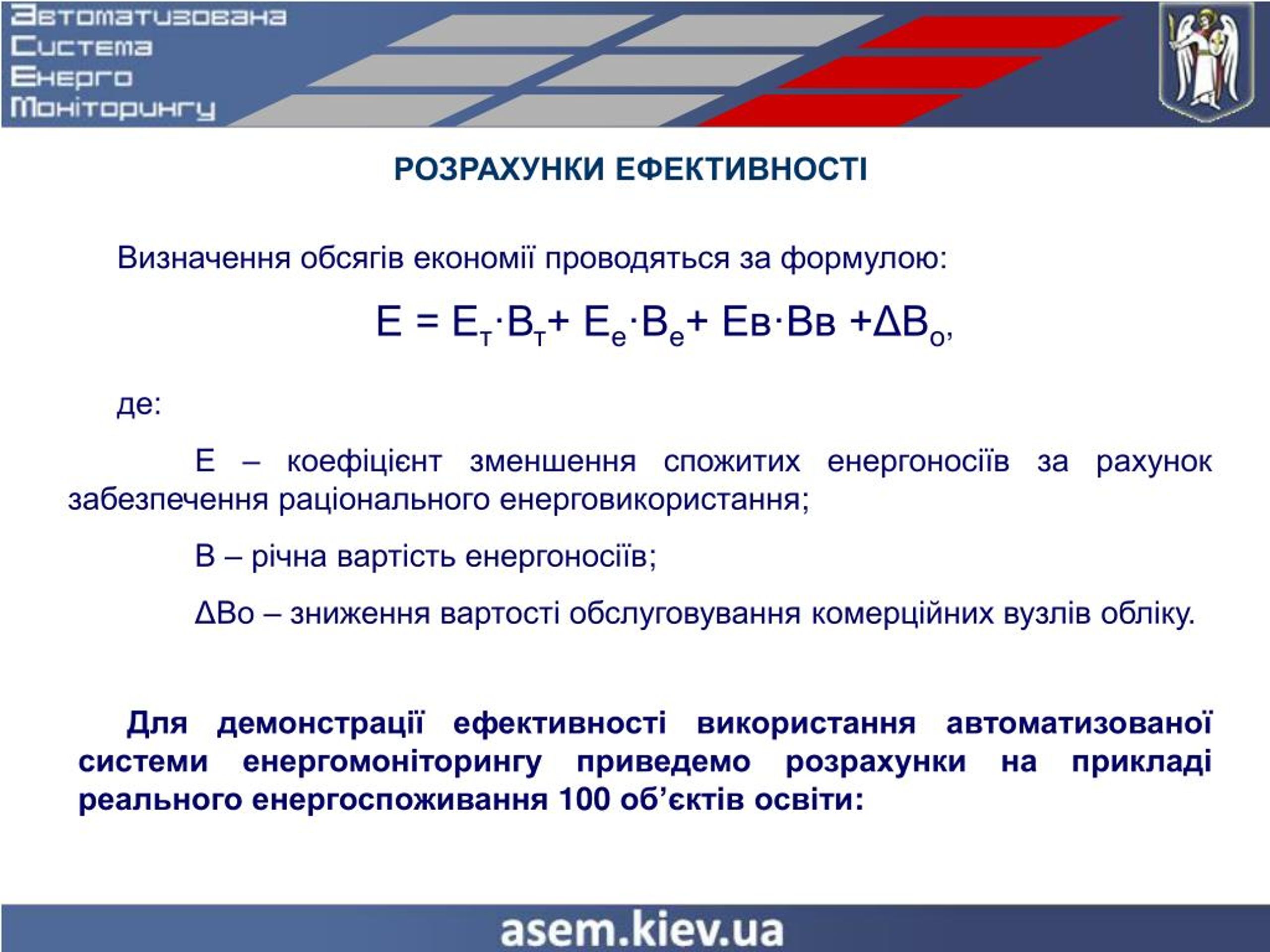

13. РОЗРАХУНКИ ЕФЕКТИВНОСТІ Визначення обсягів економії проводяться за формулою: E = Ет·Вт+ Ее·Ве+ Ев·Вв +ΔВо, де: Е – коефіцієнт зменшення спожитих енергоносіїв за рахунок забезпечення раціонального енерговикористання; В – річна вартість енергоносіїв; ΔВо – зниження вартості обслуговування комерційних вузлів обліку. Для демонстрації ефективності використання автоматизованої системи енергомоніторингу приведемо розрахунки на прикладі реального енергоспоживання 100 об’єктів освіти:

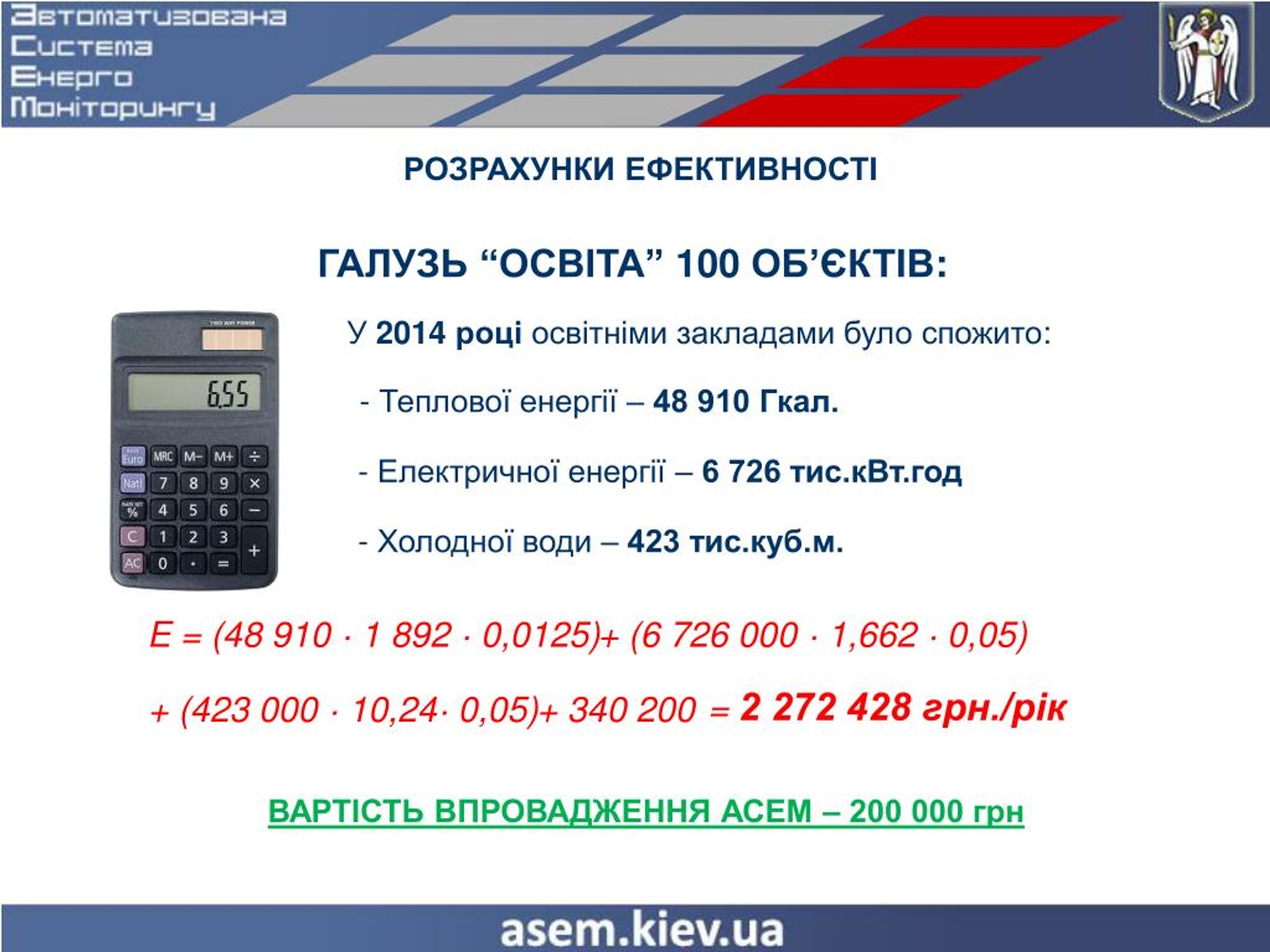

14. РОЗРАХУНКИ ЕФЕКТИВНОСТІ ГАЛУЗЬ “ОСВІТА”100 ОБ’ЄКТІВ: У 2014 році освітніми закладами було спожито: - Теплової енергії – 48 910 Гкал. - Електричної енергії – 6 726 тис.кВт.год - Холодної води – 423 тис.куб.м. E = (48 910 · 1 892 · 0,0125) + (6 726 000 · 1,662 · 0,05) = 2 272 428 грн./рік + (423 000 · 10,24· 0,05) + 340 200 ВАРТІСТЬ ВПРОВАДЖЕННЯ АСЕМ – 200 000 грн

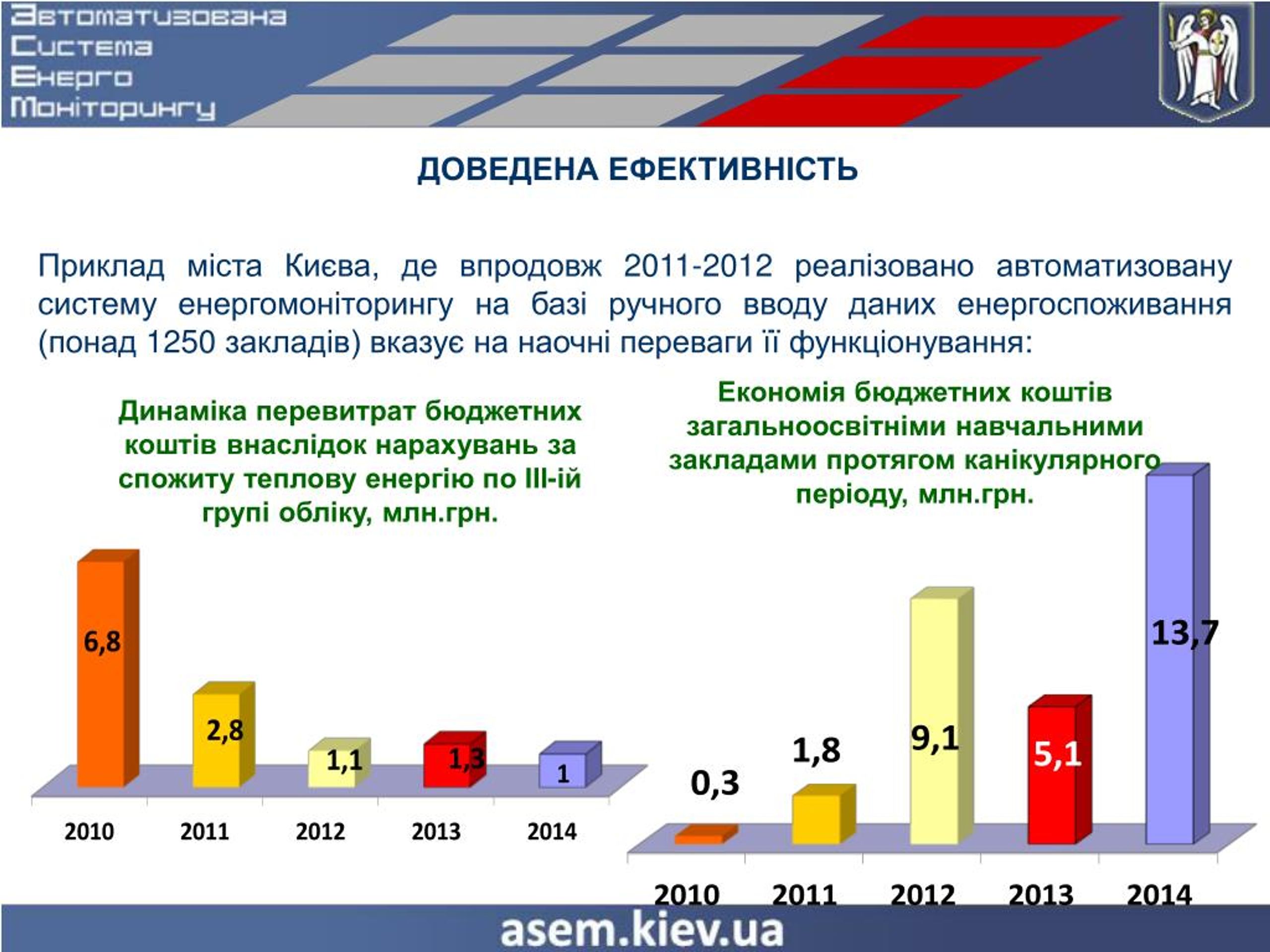

15. ДОВЕДЕНА ЕФЕКТИВНІСТЬ Приклад міста Києва, де впродовж 2011-2012 реалізовано автоматизовану систему енергомоніторингу на базі ручного вводу даних енергоспоживання (понад 1250 закладів) вказує на наочні переваги її функціонування: Економія бюджетних коштів загальноосвітніми навчальними закладами протягом канікулярного періоду, млн.грн. Динаміка перевитрат бюджетних коштів внаслідок нарахувань за спожиту теплову енергію по ІІІ-ій групі обліку, млн.грн.

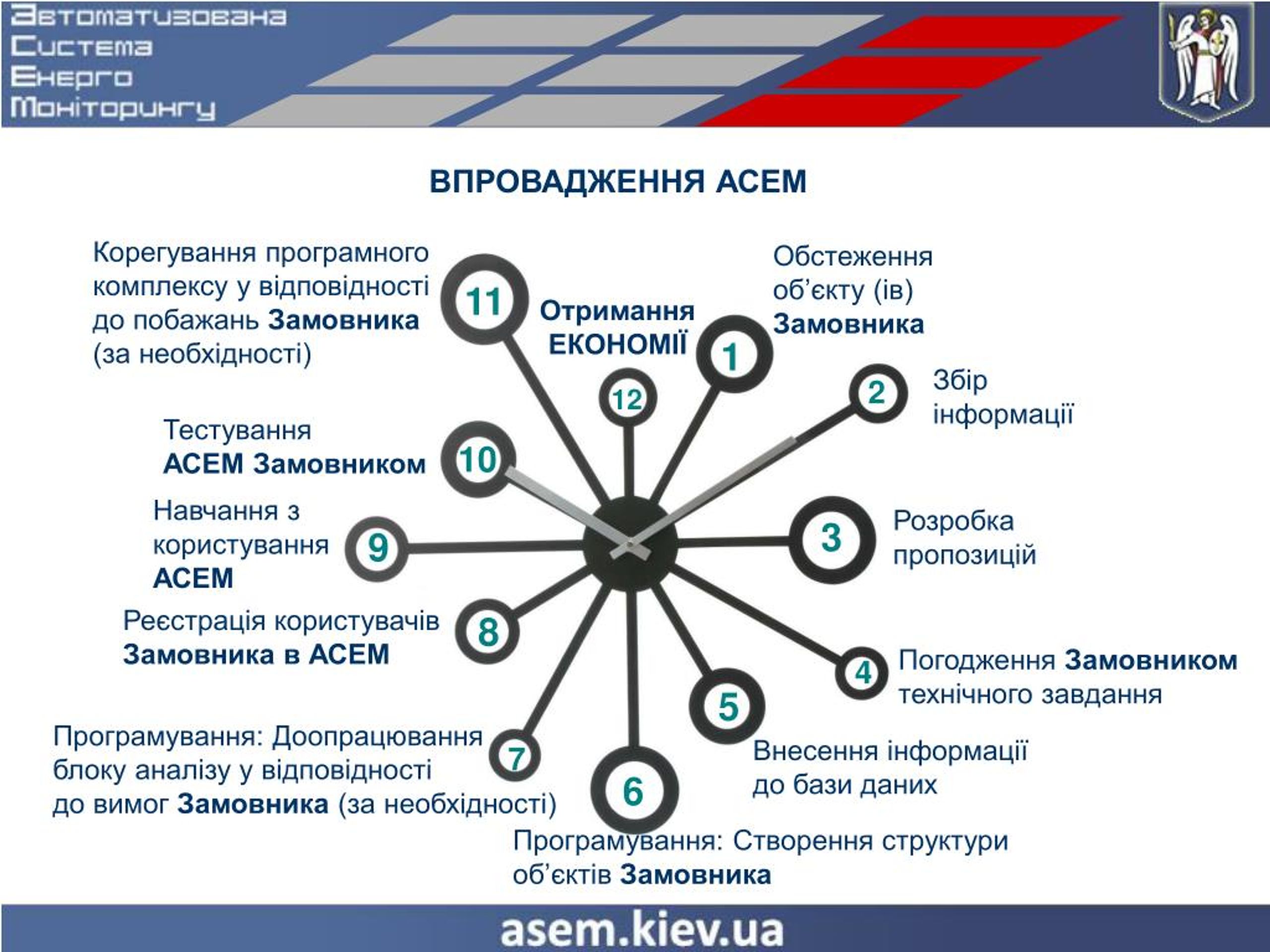

16. ВПРОВАДЖЕННЯ АСЕМ • Корегування програмного комплексу у відповідності до побажань Замовника • (за необхідності) • Обстеження • об’єкту (ів) • Замовника 11 • Отримання • ЕКОНОМІЇ 1 • Збір • інформації 2 12 • Тестування • АСЕМ Замовником 10 • Навчання з • користування • АСЕМ • Розробка • пропозицій 3 9 • Реєстрація користувачів Замовника в АСЕМ 8 • Погодження Замовником • технічного завдання 4 5 • Програмування: Доопрацювання блоку аналізу у відповідності • до вимогЗамовника (за необхідності) • Внесення інформації до бази даних 7 6 • Програмування: Створення структури об’єктів Замовника

17. ДЯКУЄМО ЗА УВАГУ! +38 (098) 695 56 06 lesovikav@gmail.com
