Basi di Dati

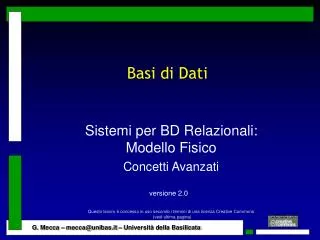

1. Basi di Dati Sistemi per BD Relazionali:Modello Fisico Concetti Avanzati versione 2.0 Questo lavoro è concesso in uso secondo i termini di una licenza Creative Commons (vedi ultima pagina) G. Mecca – mecca@unibas.it – Università della Basilicata

2. DBMS Relazionali – Modello Fisico >> Sommario Concetti Avanzati • Obiettivo • Indici multilivello • Indici e tabelle ISAM • B+ Tree (cenni) • Indici Hash • File hash • Indice hash • In Pratica G. Mecca - mecca@unibas.it - Basi di Dati

3. DBMS Relazionali – Modello Fisico >> Concetti Avanzati >> Obiettivo Obiettivo • Strategia di accesso ideale • inserimenti e cancellazioni efficienti (t. cost ?) • ricerca binaria • evitare ordinamenti del file • Gli indici rappresentano un passo avanti • Problemi • la ricerca si può migliorare • gli inserimenti nei file ordinati sono un pb. G. Mecca - mecca@unibas.it - Basi di Dati

4. DBMS Relazionali – Modello Fisico >> Concetti Avanzati >> Indici multiliv. Indici Multilivello • Possono migliorare i tempi di ricerca • Intuizione • un indice è un file ordinato di record (chiave, puntatore) • se i valori della chiave sono distinti, posso costruire un indice primario per l’indice • posso proseguire costruendo vari livelli di indice G. Mecca - mecca@unibas.it - Basi di Dati

5. 3122 QueloPaolo Sci 2 3453 Mous Michi Agr 1 3122 3456 Rossi Maria null 3 4123 … … … … .. … 3554 Rossi Mario Ing 1 3122 5990 5990 … 3122 4123 Birillo Giulio Let 2 6102 … 4771 Verdi Luigi Sci 3 … … 7488 5765 Neri Paolo Sci 2 … 7488 … … … … .. … 5876 Caio Tizio Ing 2 8770 8770 … … 9934 9934 Busti Lina Let 2 … … … … .. DBMS Relazionali – Modello Fisico >> Concetti Avanzati >> Indici Multiliv. Indici Multilivello 1 blocco (NB/bfr)/bfr blocchi NB/bfr blocchi NB blocchi G. Mecca - mecca@unibas.it - Basi di Dati

6. DBMS Relazionali – Modello Fisico >> Concetti Avanzati >> Indici multiliv. Indici Multilivello • Dinamica logaritmica: logbfr(NB) livelli di indice • ricerca logaritmica con base bfr>2 • Esempio • dimblocco=2048, dimrecord=58, dimfile=2G • NB=1M, bfr=204 (fattore di blocco dell’indice) • I livello = ceil(1M/204) = 5141 (ceil: p.te intera sup.) • II livello = ceil (29960/204) = 26 • ricerca in ceil(log204(1M)) + 1 accessi = 4 • Attenzione: tutti i valori devono essere distinti G. Mecca - mecca@unibas.it - Basi di Dati

7. 3122 QueloPaolo Sci 2 3453 Mous Michi Agr 1 3456 Rossi Maria null 3 … … … … .. Birillo 6554 Rossi Mario Ing 1 Busti Caio … 7123 Birillo Giulio Let 2 7771 Verdi Luigi Sci 3 … 8765 Neri Paolo Sci 2 … … … … … .. Pinco 9876 Caio Tizio Ing 2 Rossi … Verdi 9934 Busti Lina Let 2 … … … … .. DBMS Relazionali – Modello Fisico >> Concetti Avanzati >> Indici multiliv. Indici Secondari Multiliv. valori distinti blocco di puntatori G. Mecca - mecca@unibas.it - Basi di Dati

8. DBMS Relazionali – Modello Fisico >> Concetti Avanzati >> Indici multiliv. Il Problema degli Inserimenti • Tutti i livelli sono file ordinati • costo degli inserimenti • Due possibili soluzioni • strutture ordinate “statiche” • ISAM • strutture ordinate “dinamiche” • B Tree e B+ Tree G. Mecca - mecca@unibas.it - Basi di Dati

9. DBMS Relazionali – Modello Fisico >> Concetti Avanzati >> ISAM Strutture Ordinate Statiche • Strutture multilivello in cui • spazio per i blocchi allocato staticamente • file ordinato con blocchi contigui • inserimenti effettuati ordinatamente finchè c’e’ spazio • file disordinato di trabocco (“overflow”) • periodiche riorganizzazioni globali con fusione del file primario e del file di trabocco • ISAM: Indexed Sequential Access Method G. Mecca - mecca@unibas.it - Basi di Dati

10. 3122 QueloPaolo Sci 2 3453 Mous Michi Agr 1 3122 3456 Rossi Maria null 3 3442 Mira Lanza Ing 2 4123 … … … … .. 3122 5888 3554 Rossi Mario Ing 1 5990 6442 3122 5990 4123 Birillo Giulio Let 2 7412 … 6102 4771 Verdi Luigi Sci 3 7488 7402 5765 Neri Paolo Sci 2 7488 5777 Caro Pino Ing 3 … … … … .. … 8122 5876 Caio Tizio Ing 2 8770 8770 … 8880 9934 Busti Lina Let 2 9934 … … … … .. DBMS Relazionali – Modello Fisico >> Concetti Avanzati >> ISAM Struttura ISAM 3333 Stop John Sci 3 Blocchi contiguidel disco Blocchi di overflow G. Mecca - mecca@unibas.it - Basi di Dati

11. DBMS Relazionali – Modello Fisico >> Concetti Avanzati >> ISAM Struttura ISAM • Principali vantaggi • allocazione contigua dei blocchi (“località”) • la struttura non viene toccata • Svantaggi • possono essere necessarie ristrutturazioni • Adatta a tabelle con dinamica limitata • pochi inserimenti G. Mecca - mecca@unibas.it - Basi di Dati

12. DBMS Relazionali – Modello Fisico >> Concetti Avanzati >> B+ Tree Strutture Ordinate Dinamiche • Strutture multilivello in cui • file ordinato con rappresentazione collegata • allocazione dinamica dei blocchi • i blocchi sono sempre parzialmente pieni • algoritmi di inserimento opportuni • riorganizzazioni locali (fusioni e divisioni dei blocchi) • B Tree, B+ Tree G. Mecca - mecca@unibas.it - Basi di Dati

13. DBMS Relazionali – Modello Fisico >> Concetti Avanzati >> B+ Tree B+ Tree • In sintesi, albero di ricerca di apertura n>2 • Nodi • al più n-1 val. della chiave ed n punt. a sottoal. • <p1, k1, p2, k2, p3, … pm-1, km-1, pm>, m<=n, k1< k2 < …< km-1 • Sottoalberi • i valori del primo sottoalbero sono minori o ug. di k1 • tutti i valori X del sottoalbero i sono compresi tra ki-1 e ki (ki-1 < X <= ki per i da 2 a m-1) • i valori dell’ultimo sottoalbero sono maggiori di km-1 G. Mecca - mecca@unibas.it - Basi di Dati

14. DBMS Relazionali – Modello Fisico >> Concetti Avanzati >> B+ Tree 1100 QueloPaolo Sci 2 B+ Tree ……… 1240 Rossi Mario Ing 1 1240 3121 1241 Birillo Giulio Let 2 ……… 3121 Verdi Luigi Sci 3 3122 Neri Paolo Sci 2 4128 3599 ……… 7400 7552 3599 Caio Tizio Ing 2 3600 Busti Lina Let 2 ……… 4128 Rossi Maria Let 2 Esempio: Ricerca di 4400 7800 8900 4129 Mous Michi Agr 1 ……… 7400 Pinco Palla Ing 2 … G. Mecca - mecca@unibas.it - Basi di Dati

15. DBMS Relazionali – Modello Fisico >> Concetti Avanzati >> B+ Tree B+ Tree • Vincoli aggiuntivi • l’albero deve essere bilanciato • l’occupazione dei blocchi deve essere almeno il 50% • Algoritmi di inserimento e cancellazione • rispettare i vincoli • fusioni e divisioni (possono coinvolgere vari livelli) • A regime • blocchi pieni per i 2/3 (67% circa) G. Mecca - mecca@unibas.it - Basi di Dati

16. DBMS Relazionali – Modello Fisico >> Concetti Avanzati >> B+ Tree Radice B+ Tree 30 24 13 17 39 24 25 27 38 3 5 19 20 30 33 34 2 13 14 16 17 inserimento del valore 4 Nuova Radice 17 24 30 4 13 39* 2* 3* 4* 19* 20* 24* 25* 27* 38* 5* 13* 30* 33* 34* 14* 16* G. Mecca - mecca@unibas.it - Basi di Dati

17. DBMS Relazionali – Modello Fisico >> Concetti Avanzati >> B+ Tree B+ Tree in Pratica • Ordine tipico: 200 • numero medio di puntatori 133 (molto alto) • Capacità di Indicizzazione: • profondità 4: 1334 = 312.900.700 blocchi • profondità 3: 1333 = 2.352.637 blocchi • I livelli più alti possono essere tenuti nel buffer: • Livello 1: 1 blocco = al più 8 Kbyte • Livello 2: 133 blocchi = al più 1 Mbyte • Livello 3: 17.689 blocchi = al più 133 MBytes G. Mecca - mecca@unibas.it - Basi di Dati

18. DBMS Relazionali – Modello Fisico >> Concetti Avanzati >> B+ Tree B+ Tree • Vantaggi • inserimenti logaritmici meno costosi che in un file ordinato • ricerche rapide • accesso ordinato secondo la chiave di ordinamento • è possibile aggiungere indici secondari • In generale • ha prestazioni migliori della struttura ISAM • è utilizzata dalla maggior parte dei DBMS (VSAM) G. Mecca - mecca@unibas.it - Basi di Dati

19. DBMS Relazionali – Modello Fisico >> Concetti Avanzati >> Hashing Hashing • E’ possibile ottenere • tempo di inserimento costante ? • tempo di ricerca costante ?es: matricola=1234 in tempo costante • Hashing • ricerche in tempo lineare nella lunghezza della chiave • File Hash • Indice Hash G. Mecca - mecca@unibas.it - Basi di Dati

20. DBMS Relazionali – Modello Fisico >> Concetti Avanzati >> Hashing File Hash • Idea • è possibile utilizzare una funzione di hash per inserire i record nel file • e poterli recuperarli in tempo praticamente costante successivamente • organizzazione alternativa ai file heap e ai file ordinati • Hashing statico (simile a ISAM) • Hashing dinamico (simile a B+ Tree) G. Mecca - mecca@unibas.it - Basi di Dati

21. 3122 QueloPaolo Sci 2 4775 Mous Michi Agr 1 9876 Rossi Maria null 3 … … … … .. 0 h(k) 5442 Rossi Mario Ing 1 1 2 Valore della chiave k 3 2112 Birillo Giulio Let 2 h 7771 Verdi Luigi Sci 3 3425 Neri Paolo Sci 2 … … … … .. N-1 6779 Caio Tizio Ing 2 Funzione di hash h … 1234 Busti Lina Let 2 … … … … .. DBMS Relazionali – Modello Fisico >> Concetti Avanzati >> Hashing File Hash puntatori ad N blocchi es: (a+k*b) mod N G. Mecca - mecca@unibas.it - Basi di Dati

22. DBMS Relazionali – Modello Fisico >> Concetti Avanzati >> Hashing File Hash • Organizzazione alternativa a file heap e file ordinati • File hash statici • Numero di bucket = N • N Blocchi iniziali per il file allocati staticamente • Blocchi di overflow G. Mecca - mecca@unibas.it - Basi di Dati

23. 8663 Stop John Sci 3 3442 Mira Lanza Ing 2 9777 Caro Pino Ing 3 DBMS Relazionali – Modello Fisico >> Concetti Avanzati >> Hashing File Hash Statico 3122 QueloPaolo Sci 2 4775 Mous Michi Agr 1 9876 Rossi Maria null 3 … … … … .. 0 h(k) 5442 Rossi Mario Ing 1 1 2 Valore della chiave k 3 2112 Birillo Giulio Let 2 h 7771 Verdi Luigi Sci 3 3425 Neri Paolo Sci 2 … … … … .. N-1 6779 Caio Tizio Ing 2 Puntatori agli N blocchi tipicamente in RAM … 1234 Busti Lina Let 2 … … … … .. G. Mecca - mecca@unibas.it - Basi di Dati

24. DBMS Relazionali – Modello Fisico >> Concetti Avanzati >> Hashing File Hash Dinamico (Cenni) • Il numero di blocco può crescere dinamicamente • N Blocchi iniziali per il file • Quando un blocco si riempie, il numero di blocchi viene raddoppiato • Servono funzioni di hash appropriate G. Mecca - mecca@unibas.it - Basi di Dati

25. DBMS Relazionali – Modello Fisico >> Concetti Avanzati >> Hashing Indice Hash • Indice per un file primario • File primario tipicamente heap • Indice memorizzato con organizzazione hash su una chiave di ricerca • Vantaggi • inserimenti e ricerche molto efficienti • utile per correlazioni tra tabelle diversees: nome degli studenti che hanno sostenuto l’esame di analisi G. Mecca - mecca@unibas.it - Basi di Dati

26. 5442 3122 QueloPaolo Sci 2 9876 4775 Mous Michi Agr 1 2112 9876 Rossi Maria null 3 6779 … … … … .. 0 h(k) 8723 5442 Rossi Mario Ing 1 1 9112 2 Valore della chiave k 3 2112 Birillo Giulio Let 2 … h 7771 Verdi Luigi Sci 3 4775 3425 Neri Paolo Sci 2 3122 … … … … .. N-1 1234 6779 Caio Tizio Ing 2 7771 … 9543 1234 Busti Lina Let 2 3224 … … … … .. DBMS Relazionali – Modello Fisico >> Concetti Avanzati >> Hashing Indice Hash G. Mecca - mecca@unibas.it - Basi di Dati

27. File ordinati + Indici Multilivello ricerche logaritmiche(con base molto alta) ordinamento inserimenti logaritmici (con ristrutturazioni nel caso di B+ tree) File heap +Indici Hash inserimenti efficienti ricerche efficienti non supporta l’ordinamento DBMS Relazionali – Modello Fisico >> Concetti Avanzati >> In pratica In Pratica In sintesi: non esiste l’organizzazione ideale G. Mecca - mecca@unibas.it - Basi di Dati

28. DBMS Relazionali – Modello Fisico >> Concetti Avanzati >> In pratica In Pratica • MySQL • tabelle ISAM, MyISAM, Heap (+ InnoDB, BDB) • indici B+ Tree, Hash • PostgreSQL • tabelle in file ordinati • indici B+ Tree, Hash (+ R Tree) • operatore CLUSTER G. Mecca - mecca@unibas.it - Basi di Dati
