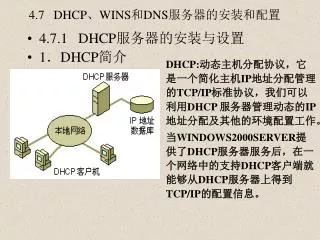

  1. 4.7 DHCP、WINS和DNS服务器的安装和配置 DHCP:动态主机分配协议，它是一个简化主机IP地址分配管理的TCP/IP标准协议，我们可以利用DHCP 服务器管理动态的IP地址分配及其他的环境配置工作。 当WINDOWS2000SERVER提供了DHCP服务器服务后，在一个网络中的支持DHCP客户端就能够从DHCP服务器上得到TCP/IP的配置信息。 • 4.7.1 DHCP服务器的安装与设置 • 1．DHCP简介

  2. 4.7 DHCP、WINS和DNS服务器的安装和配置 • DHCP提供了以下好处： • 安全而可靠的配置 • 减少配置管理 • 2．DHCP客户端如何获得配置 • （1）初始化租约过程 • 启用DHCP的客户端首次启动时，会自动执行初始化过程以便从DHCP服务器获得租约。 • 客户端在TCP/IP属性中，IP地址里的“自动获取IP”选框被选中，客户端便与DHCP 服务器开始联系，服务器收到IP租约请求后，会自动分配一个IP地址、子网掩码和默认网关给DHCP客户。

  3. 4.7 DHCP、WINS和DNS服务器的安装和配置

  4. 4.7 DHCP、WINS和DNS服务器的安装和配置 • （2）租约续订过程 • 当DHCP客户端关闭并在相同的子网上重新启动时，它一般能获得和它关机之前的IP地址相同的租约。 • 经过50%的客户端租约时间后，客户端会尝试通过DHCP服务器来续订其租约 。

  5. 4.7 DHCP、WINS和DNS服务器的安装和配置 • 3．DHCP服务器的安装 • （1）需要多少个DHCP服务器 • 大约每10000个客户需要两台DHCP服务器，一台作为主服务器，另一台作为备份服务器。对于一台DHCP 服务器来说是没有客户数量的限制的，但是在实际工作中，我们要根据具体的情况而定。比如客户IP地址的分类、服务器的配置等。 • （2）DHCP服务器的安装 • 选择“开始”→“设置”→“控制面板”→“添加/删除程序”→“添加/删除Windows组件”命令。

  6. 4.7 DHCP、WINS和DNS服务器的安装和配置 选择“网络服务”后单击“详细信息”按钮 • 选择“动态主机配置协议（DHCP）”后单击“确定”按钮。回到前一个画面时，单击“下一步”按钮。

  7. 4.7 DHCP、WINS和DNS服务器的安装和配置 （3）添加DHCP服务器 在安装DHCP服务后，用户必须先添加一个授权的DHCP服务器，并在服务器中添加作用域设置相应的IP地址范围及选项类型，以便DHCP客户机在登录到网络时，能够获得IP地址租约和相关选项参数。 ① 启动DHCP管理控制台，“开始”→“程序” →“管理工具” ②选择“操作”菜单中的“添加服务器”，启动添加服务器向导。单击“下一步”出现“指定DHCP服务器”对话框，单击“浏览”，出现“目录中授权的服务器”对话框，这里用户可给DHCP服务器添加授权。单击“添加”按钮，出现“授权DHCP服务器”窗口，填写要建立的DHCP服务器名或IP地址。 ③在“目录中授权的服务器”对话框中选择上一步添加的服务器，单击“管理” →“下一步” →“完成”。

  8. （4）保留指定的 IP 4.7 DHCP、WINS和DNS服务器的安装和配置 “DHCP控制台”窗口中，用鼠标右键单击，并从弹出的快捷菜单中选择“保留”→“新建保留”命令。

  9. 4.7 DHCP、WINS和DNS服务器的安装和配置 小知识 图 中“MAC地址”中输入的IP地址要保留给哪一个网卡号，每一块网卡都有一个唯一的号码，可利用网卡附带的软件进行查看，在WIN2000中，可利用net workstation命令得知。在WIN98中，可利用Winipcfg.exe程序查看网卡号。 WIN2000 中，利用命令ipconfig/release释放现有的IP, 利用ipconfig/renew更新IP. 输入完成后单击“添加”按钮与“关闭”按钮

  10. 4.7 DHCP、WINS和DNS服务器的安装和配置 • 选择“开始”→“设置”→“网络和拨号连接”选项，并用鼠标右键单击“本地连接”，然后从弹出的快捷菜单中选择“属性”→“Internet协议（TCP/IP）”→“属性”→“自动获得IP地址”，将该计算机设为DHCP客户端 • 如果是在Windows 9x计算机上，则通过依次选择“开始”→“设置”→“控制面板”→“网络”→“配置”→“TCP/IP协议”→“属性”→“IP地址”→“自动获得IP地址”选项，将该计算机设为DHCP客户端。

  11. 4.7 DHCP、WINS和DNS服务器的安装和配置 Windows 2000的客户端的设置 Windows 9x的客户端的设置

  12. 4.7 DHCP、WINS和DNS服务器的安装和配置 • 4.7.2 DNS服务器的安装与设置 • 1．DNS概述 • DNS是域名系统的缩写，它是嵌套在阶层式域结构中的主机名称解析和网络服务的系统。当用户提出 利用计算机的主机名称查询相应的IP地址请求的时候，DNS服务器从其数据库提供所需的数据。 • DNS域名称空间：指定了一个用于组织名称的结构化的阶层式域名空间。 • 资源记录：当在域名空间中注册或解析名称时，它将DNS域名称与指定的资源信息对应起来。 • DNS名称服务器：用于保存和回答对资源记录的名称查询。

  13. 4.7 DHCP、WINS和DNS服务器的安装和配置 • 2、DNS的启动设置： • 开始\程序\管理工具\配置服务器，在左窗口中选择“联网”选项，在选择“DNS”选项。选择“管理\配置DNS服务器向导”，启动配置DNS服务器控制台。 • 3、添加DNS区域

  14. 4.7 DHCP、WINS和DNS服务器的安装和配置 • Windows 2000的DNS服务器内有两种方向的搜索区域： 正向搜索区域、反向搜索区域。 • 正向搜索：是对地址（A）类资源类型记录所映射的计算机DNS名称的搜索，这类查询希望将IP地址作为应答数据。 • 反向搜索：允许客户机在名称查询期间使用已知的IP地址，并根据其他的地址搜索计算机名。反向搜索采取问答形式进行。

  15. 1．建立正向标准主要区域 • （1）依次选择“开始”→“程序”→“管理工具”→“DNS”选项，打开如图4-41所示的对话框。 • （2）单击“正向搜索区域”，选择“新建区域”命令，出现“欢迎使用新建区域向导” 单击“下一步”按钮。 • （3）出现图4-42所示的“区域类型”对话框，选择“标准主要区域”单选项，单击“下一步”按钮。 • （4）出现图4-43所示的“区域名”对话框时，设置一个名称。单击“下一步”按钮。

  16. 图4-41 “DNS”控制台

  17. 图4-42 创建DNS区域类型选择

  18. 图4-43 创建DNS区域类型选择

  19. （5）出现图4-44所示的“区域文件”对话框时，单击“下一步”按钮，则先将该文件复制到％systemroot%\system32\dns文件夹内，然后选择“使用此现存文件”单选项来设置。（5）出现图4-44所示的“区域文件”对话框时，单击“下一步”按钮，则先将该文件复制到％systemroot%\system32\dns文件夹内，然后选择“使用此现存文件”单选项来设置。 • （6）出现如图4-45所示的“正在完成新建区域向导”对话框时，单击“完成”按钮。 • （7）图4-46为完成后的画面，图中的lkb.edu.cn就是刚才所创建的区域。

  20. 图4-44 创建DNS区域类型选择

  21. 图4-45 “正在完成新建区域向导”对话框

  22. 图4-46 创建的“lkb.edu.cn”区域

  23. 2．新建记录到主要区域内 • （1）依次选择“开始”→“程序”→“管理工具”→“DNS”选项，并选择“正向搜索区域”中的“lkb.edu.cn”区域后单击鼠标右键，弹出快捷菜单。 • （2）根据要新建的记录，在列出的快捷菜单中选择相应的命令。新建主机记录：新建主机的别名：新建邮件交换器：新建主机信息：

  24. 图4-47 “新建主机”对话框

  25. 图4-48 新建记录的结果

  26. 图4-49 新建主机的别名

  27. 图4-50 新建邮件交换器

  28. 图4-51 新建主机信息

  29. 3．创建反向标准主要区域 • （1）选择“开始”→“程序”→“管理工具”→“DNS”选项，单击“反向搜索区域” 选择“新建区域”命令。 • （2）出现“欢迎使用新建区域向导”对话框时，单击“下一步”按钮。 • （3）出现图4-52所示的窗口时，选择“标准主要区域”，然后单击“下一步”按钮。

  30. （4）出现图4-53所示的“反向搜索区域”对话框时，单击“下一步”按钮。（4）出现图4-53所示的“反向搜索区域”对话框时，单击“下一步”按钮。 • （5）出现图4-54所示的“区域文件”对话框时，单击“下一步”按钮。 • （6）出现“完成新建区域向导”对话框时，单击“完成”按钮。 • （7）图4-55为完成后的画面，图中的“192.168.0.x Subnet”就是刚才所创建的反向区域。

  31. 图4-52 选择新建的区域类型

  32. 图4-53 设置反向搜索区域的名称

  33. 图4-54 设置反向搜索区域的文件名

  34. 图4-55 “192.168.0.x Subnet”反向搜索区域

  35. 4．在反向区域内创建记录 • （1）用鼠标右键单击“正向搜索区域”中选择“新建主机”命令。 • （2）用鼠标右键单击“反向搜索区域” 中选择“新建指针”命令，在如图4-57所示的对话框中，输入主机的IP地址与此主机的完整名称。也可以利用“浏览”按钮到正向区域内选择主机。结果如图4-58所示。

  36. 图4-56 选中“创建相关的指针记录”框

  37. 图4-57 新建反向搜索区域中的数据

  38. 图4-58 新建反向搜索区域数据的结果

  39. 6．创建标准辅助区域 • （1）依次选择“开始”→“程序”→“管理工具”→“DNS”选项，单击“正向搜索区域” 中选择“新建区域”命令。 • （2）出现“欢迎使用新建区域向导”对话框时，单击“下一步”按钮。 • （3）出现图4-59所示的窗口时，选择“标准辅助区域”，然后单击“下一步”按钮。

  40. （4）出现图4-60所示的“区域名”对话框时，请为此区域设置一个名称，（4）出现图4-60所示的“区域名”对话框时，请为此区域设置一个名称， • （5）出现图4-61所示的对话框时，选择此辅助区域的数据来源DNS服务器，单击“添加”按钮。完成后单击“下一步”按钮。 • （6）出现“完成新建区域向导”对话框时，单击“完成”按钮。

  41. 图4-59 选择“标准辅助区域”

  42. 图4-60 设置区域名称

  43. 图4-61 指定源DNS服务器的IP地址

  44. 4.7 DHCP、WINS和DNS服务器的安装和配置 • 4.7.3 WINS服务器的安装与设置 • 1．WINS概述 • 在TCP/IP网络中，为解决计算机名称与IP地址的对应问题，用户可以利用HOST文件、DNS等方式，但使用这些方法都存在着一个最大的问题，就是网络管理员需要以手工方式将计算机名称及其IP地址一一输入到计算机中，一旦某台计算机的名称或IP地址发生变化，管理员又需要修改相应的设置，工作太繁重。 • WINS网际名称服务解决了这个问题。它可以让客户机在启动时主动的将它的计算机名即IP地址注册到WINS服务器的数据库中，在WINS客户机之间通信时，它们可以通过WINS解析功能获取对方的IP地址，方便。

  45. 4.7 DHCP、WINS和DNS服务器的安装和配置 • 2． WINS服务的安装 • （1）选择“开始”→“设置”→“控制面板”→“添加/删除程序”→“添加/删除Windows组件”命令。 • （2）出现图4-23所示的对话框时，选择“网络服务”→“详细信息”。 • （3）出现图4-24所示的对话框时，选择“Windows Internet名称服务（WINS）”后单击“确定”按钮。 • （4）返回前一个对话框，单击“下一步”按钮。

  46. 4.7 DHCP、WINS和DNS服务器的安装和配置 图4-23 “Windows组件”对话框

  47. 4.7 DHCP、WINS和DNS服务器的安装和配置 图4-24 添加“Windows Internet名称服务”组件

  48. 4.7 DHCP、WINS和DNS服务器的安装和配置 • 3．WINS客户端的设置 • 选择“开始”→“设置”→“网络和拨号连接”选项，并用鼠标右键单击“本地连接” 中选择“属性”→“Internet协议（TCP/IP）”→“属性”→“高级”→“WINS”→“添加”，如图4-25所示；如果选择“开始”→“设置”→“控制面板”→“网络”→“TCP/IP通讯协议”→“属性”→“WINS配置”，如图4-26所示。

  49. 图4-25 Windows 2000客户端的WINS设置

  50. 图4-26 Windows 9x客户端的WINS设置
