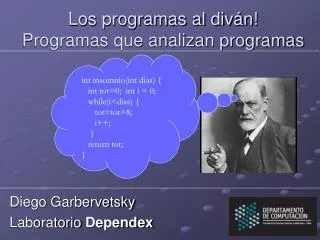

  1. int insomnio(int dias) { int tot=0; int i = 0; while(i<dias) { tot=tot+8; i++; } return tot; } Los programas al diván!Programas que analizan programas Diego Garbervetsky Laboratorio Dependex

  2. Aclaraciones • No soy Ingeniero de Software! • No tengo moto… • No mato ratas • No busco petróleo • No juego con perritos Van a tener que ver muchos programitas!

  3. Analizando programasUna mirada “psicológica” Neurótico Obsesivo void imprimir(int[] A) { ordenar(A); for(int i=0;i< a.length; i++) { ordenar(A); System.out.println(A[i]); ordenar(A); } ordenar(A); ordenar(A); }

  4. Qué es el análisis de programas? • Técnicas para predecir propiedades de los programas antes de ejecutarlos (o sea, saber de antemano cosas que pasarán al ejecutarlos) • Algunas propiedades que interesan: • Variables “vivas” int noSoyOptimo(int n) { x = n; {n} acum = n; {acum} i = 0; {acum, i} while(i< 10) {acum, i} { k = i + 1; {acum, k} acum = acum + 1; {acum, k} i = k; {acum, i} } return acum; { acum } } • Una variable está viva en una posición del programa si es USADA en alguna posición a partir de ese punto SIN SER REASIGNADA • Una variable ASIGANDA pero no viva, puede ser eliminada junto con sus ASIGNACIONES

  5. Qué es el análisis de programas? • Técnicas para predecir propiedades de los programas antes de ejecutarlos (o sea, saber de antemano cosas que pasarán al ejecutarlos) • Algunas propiedades que interesan: • Variables “vivas” • Expresiones usadas frecuentemente int noSoyOptimo(int n, int[] a) { acum = 0; for(int i=0; i< 10; i++) { a[2*n+i]=a[2*n+i]+1; acum = acum + a[2*n+i]; } return m; } • Una expresión es usada frecuentemente si aparece varias veces en un programa y el valor que representa es siempre el mismo.

  6. Qué es el análisis de programas? • Técnicas para predecir propiedades de los programas antes de ejecutarlos (o sea, saber de antemano cosas que pasarán al ejecutarlos) • Algunas propiedades que interesan: • Variables “vivas” • Expresiones usadas frecuentemente • Invariantes • Accesos correctos a Arrays, a referencias (punteros) • Código alcanzable • Tiempo de ejecución • Y muchas más! int noSoyOptimo(int n) { { true } acum = n; { acum = n } for(int i=0; i< 10; i++) { {0≤ i<10  acum=n+i } acum = acum + 1; {0≤ i<10  acum=n+i+1 } } { i = 10  acum=n+10 } return acum; } Invariante en un punto: Relación entre variables que se mantiene para cualquier ejecución de un programa

  7. Tipos de Análisis • Dos enfoques • Estático: Se analiza el programa sin ejecutarlo. • Se deduce el comportamiento a partir del TEXTO del código. • Dinámico: Se ejecuta el programa (varias veces) • Se deduce el comportamiento a partir de datos obtenidos de las ejecuciones. • El TESTING es un tipo análisis dinámico Vamos a hablar de Análisis Estático

  8. MotivaciónPor qué analizar programas? • Generación de Código • Compilación • Optimización • Transformación • Verificación • Contra especificaciones • Bugs en código • Generación de casos de Test • Comprensión • Obtención de invariantes • Obtención de modelos a partir de código • Seguridad • Buffer overflows…

  9. Por qué analizar programas?Generación de Código • Compilar: Transformar un programa en un lenguaje que nosotros “entendemos” por algo que entiende la máquina ordenar Mov cx,0 L1: call minimo Mov bx, data[ax] Mov ex, data[cx] Mov data[cx], bx Mov data[ax], ex Inc cx; cmp cx,data[size] jnz L1 int ordenar(int[] A) { for(int i=0;i< a.size; i++) { swap(i, min(A,i) ); } }

  10. Estructura de un Compilador Representación Intermedia Código=Texto Cadena de Tokens Síntaxis Abstracta Analizador Léxico Analizador Semántico Parser Optimizador independientedel procesador Representación Intermedia Optimizada Optimizadorespecifico para el procesador Generador de código Código para una máquina especifica Código optimizadopara una máquina específica

  11. Por qué analizar programas?Optimizar Optimizar: Hacer algo más eficiente según algún criterio… Espacio! Miss Gorda 2004 - Foto: Terra/Reuters Pampita - Foto: HardDisk E. Mockscos

  12. Por qué analizar programas?Optimizar Optimizar: Hacer algo más eficiente según algún criterio int noSoyOptimo(int x) { int n = x; int h = 10; int m; for(int i=0; i< 1000; i++) { m = max(n,h); } return m; } int soyOptimo(int x) { return max(x,10); } • Espacio! • N° de instrucciones ejecutadas! • Velocidad!

  13. Optimizaciones Típicas • Evitar cómputos redundantes • Reusar resultados disponibles • Sacar de los “loops” los resultados que no varían en ellos • Evitar cómputos superfluos • Resultados no necesarios • Resultados calculables en tiempo de compilación (ej.:constantes)

  14. Primer cálculo Cálculos repetidos Reusar resultados disponibles int soyMasOptimo(int n, int[] a) { acum = 0; for(int i=0; i< 10; i++) { tmp = 2*n+i; a[tmp]=a[tmp]+1; acum = acum + a[tmp]; } return m; } int noSoyOptimo(int n, int[] a) { acum = 0; for(int i=0; i< 10; i++) { a[2*n+i]=a[2*n+i]+1; acum = acum + a[2*n+i]; } return m; }

  15. int noSoyOptimo(int x) { int n = x; int h = 10; int m; for(int i=0; i<1000; i++) { m = max(n,h); } return m; } n, h no están vivas!! No depende del Loop h es constanten es siempre x Otros análisis Instrucciones que no dependen del loop Resultados calculables en tiempo de compilaciòn Resultados no necesarios int noSoyOptimo(int x) { int n = x; { x } int h = 10; { x } int m; {x} m = max(x,10); {m} return m; {} } int noSoyOptimo(int x) { int n = x; int h = 10; int m; m = max(n,h); return m; } int casiOptimo(int x) { int m; m = max(x,10); return m; }

  16. Analizando programasUna mirada “psicológica” Esquizofrénico! void imprimir(int[] A) { System.out.println(A[i]); i=i-i; while(a.length<i); i = 0; }

  17. WARNING! Ingeniería de Software Por qué analizar programas? Verificar • Dos enfoques • 1) Ver si el programa cumple con lo especificado. • Testing… (dinámico) • Descubrir invariantes y comparar (estática o dinámicamente) • 2) Evitar la mayor cantidad errores en tiempo de ejecución • chequeo de accesos indebidos a arrays, • A[i] con i mayor a la dimensión del array o negativo! • punteros nulos, • variables no inicializadas…

  18. WARNING! Ingeniería de Software Verificación Ejemplos • PolySpace aplica técnicas análisis estático para la verificación de programas “críticos” • Verificó una aplicación de sincronización de los trenes de alta velocidad TGV (Francia) • 15.000 líneas de código • Descubrió (sin ejecutar) los siguientes tipos de errores: • Acceso a variables no inicializadas • Divisiones por zero • Acceso fuera de límites de Arrays • Acceso concurrente a variables compartidas sin sincronizar POTENCIALES ERRORES EN EJECUCION! !!!!!CHOQUES!!!!!!

  19. Limites del Análisis • El problema de la Parada… • Sea “Tusam” un programa que dado otro programa nos dice si este para o no.Tusam(P) = SI si P para NO si P se “cuelga” Existe el programa Tusam?

  20. Limites del Análisis • Supongamos que existe Tusam • Sea “TonyKamo” otro programa TonyKamo(P) = Se cuelga si Tusam(P) = SI OK si Tusam(P) = NO Absurdo! • Que pasa si corremos TonyKamo(TonyKamo)? • Si se cuelga, entonces Tusam(TonyKamo)=SI, entonces Tonykamo para!, pero se colgó… • Si da OK, entonces Tusam(TonyKamo) =NO, entonces TonyKamo se cuelga, pero dio OK!

  21. Consecuencias • El problema de la parada no es computable • Lamentablemente muchos problemas tampoco lo son. Ejemplos: • Decidir si un punto del programa es alcanzable por alguna ejecución o no (código muerto) • Calcular (exactamente) cuanta memoria necesita un programa para ejecutarse • Saber si dos variables refieren al mismo objeto (aliasing)

  22. Aproximaciones • No dar el resultado exacto (ya vimos que a veces es imposible) • Dar una aproximación conservativa • Tener en cuenta para que vamos a usar el resultado del análisis • Tiene que ofrecer datos SEGUROS según la transformación que hagamos Copiar Constantes Variables Vivas = Espacio de soluciones exacto = Espacio aproximado

  23. Analizando programasUna mirada “psicológica” Narcisista… void imprimir(int[] A) { for(int i=0;i< A.length; i++) { System.out.println("Soy groso!“ +A[i]); } }

  24. Que estamos haciendo? • Nos interesan los programas que corren en “aparatitos” (sistemas embebidos) • Limitaciones de espacio y poder de computo • Aplicaciones “generalmente” críticas • También nos interesan los sistemas de tiempo real • Necesitamos predictibilidad temporal (saber que cierto proceso SIEMPRE tarda menos que X tiempo)

  25. Programador de embebidos www.Soypelado.com.ar Problemas en sistemas embebidos • Son generalmente críticos y de tiempo real • Usan lenguajes de programación de bajo nivel • Difíciles de programar y propensos a errores • Muy difíciles de verificar • Es un quilombo! • Tenemos que buscar formas de trabajar con lenguajes más modernos y “cómodos”.

  26. Análisis de Memoria en lenguajes orientados a Objetos • Los lenguajes orientados a objetos tienen muchas ventajas: • Abstracción, encapsulación, Modularidad, Reuso, etc. • Muchos programadores y diseñadores “conocen” POO • Casi no usados para sistemas críticos o de tiempo real... • Problemitas: • Garbage Collector (recolección de objetos ya no utilizados) • Binding dinámico y polimorfismo • No son predecibles!! • Muy difícil analizarlos!!!

  27. Modelo de Memoria en Lenguajes Modernos void usoMemoria(int n) { Carita v; for(int i=0;i<n;i++) { v = dameObjeto(); System.out.print(v); } } Carita dameObjeto() { Carita ret = new Carita() return ret; } v

  28. Modelo de Memoria en Lenguajes Modernos void usoMemoria(int n) { Carita v; for(int i=0;i<n;i++) { v = dameObjeto(); System.out.print(v); } } Carita dameObjeto() { Carita ret = new Carita() return ret; } v Señor Garbage Collector

  29. Problema • No sabemos cuando actua el GC • No sabemos cuanto va a tardar • El GC es Malo… (para nosotros!) • Tenemos que eliminarlo!!!! SOY MALO!!!

  30. Modelo de Memoria en Lenguajes OO Nosotros podemos darnos cuenta que los objetos dejan de estar “Apuntados” Analizando el Código! v Entonces podemos modificar el código para hacer lo mismo que el Garbage Collector… Cuando y de la forma que querramos! El programador NI SE ENTERA!

  31. Más cosas sobre la memoria • Recordemos que nos interesa la predictibilidad y que tenemos poco espacio (aparatitos!) • Nos interesa mucho administrar bien la memoria • Necesitamos: • Entender como trabajan los programas con la memoria (tiempo de vida de los objetos que alocamos) • Administrar bien la memoria • Mecanismo eficiente y predictivo sin el GC! • Poder aproximar el consumo!!

  32. Más cosas…Análisis de Invariantes • Invariante: Relación entre variables que debe cumplirse siempre • Nos explican que pasa con el programa en determinados puntos • Sirven para entender • Para verificar • Y para estimar consumo de memoria!

  33. Análisis de Invariantes Estático { no se nada…} int maximoPrieto(int x, int y) { 1: int ret = 1: 2: if(x!=1) { 3: if(x>y) 4: ret = x; else 5: ret = y; } 6: return ret; } { ret = 1 } { ret = 1  x!=1 } { ret = 1  x= 1 } { ret = 1  x!=1 x > y} { ret = 1  x!=1 x ≤ y} { ret = x x!=1 x > y } { ret = y x!=1 x ≤ y } { (x!=1((x > yret = x) (x ≤ yret = y)) ) (x = 1 ret = 1)}

  34. Análisis Invariantes Dinámico int maximoPrieto(int x, int y) { 1: int ret = 1: 2: if(x!=1) { 3: if(x>y) 4: ret = x; else 5: ret = y; } 6: return ret; } Se deduce un valor según las trazas de ejecución 1: (ret=1, x=3, y=4) 2: (ret=1, x=3, y=4) 3: (ret=1, x=3, y=4)5: (ret=4, x=3, y=4)6: (ret=4, x=3, y=4) 1: (ret=1, x=4, y=4) 2: (ret=1, x=4, y=4) 3: (ret=1, x=4, y=4)5: (ret=4, x=4, y=4)6: (ret=4, x=4, y=4) 1: (ret=1, x=6, y=4) 2: (ret=1, x=6, y=4) 3: (ret=1, x=6, y=4)4: (ret=6, x=6, y=4)6: (ret=6, x=6, y=4) 1: (ret=1, x=5, y=4) 2: (ret=1, x=5, y=4) 3: (ret=1, x=5, y=4)4: (ret=5, x=5, y=4)6: (ret=5, x=5, y=4) Se deduce que en 6: ret = Maximo(x,y) Y si nunca ejecutamos con x=1??

  35. Mago Capria Otras cosas: Analisis de consumo de memoria en Java • Dado un método (función o procedimiento) obtenemos un polinomio en función de sus parámetros que sobre aproxima la cantidad de memoria que necesita para correr Inv ={ 0≤i<n  0≤j<i } void usoMemoria(int n) { for(int i=0;i<n;i++) { for(int j=0;j<i;j++) { C v = new C(); } } } P(n) = ½ n2 + ½n

  36. DePendex - Laboratorio de investigación en Software Confiable Sergio Yovine Alfred Olivero Si, Victor es Groso! Yo Chapa Nico Diego “Invariante” Piemonte Andran “Guru” Eclipse

  37. Que hacemos en DEPENDEX? • Modelado y análisis de sistemas de tiempo real • Lenguajes gráficos para describir requerimientos temporales • Model Checking • Extracción de modelos a partir de diseños • Predicción de uso de memoria • Análisis de “tiempo de vida” de los objetos • Transformación de código • Calculo de Invariantes • Programación orientada a Aspectos

  38. Dependex – Proyectos / Aplicaciones • Modelado, análisis y verificación de Sistemas de Tiempo Real • VInTime: Un tool-suite para la verificación de sistemas de tiempo real • Lapsus: Herramienta para diseño de sistemas de tiempo real • VTS: Un lenguaje grafico para la especificación de requerimientos • ObsSlice: Un reductor “exacto” de sistemas de tiempo real • Zeus: Un “model checker” distribuido basado en KRONOS. • TraceIt!: Generador de trazas de eventos para sistemas de tiempo real distribuidos  • Herramientas que operan sobre programas • JScoper: Un plug-in para Eclipse que facilita la traducción de aplicaciones Java estándar a Java Real Time • JMemory: Un estimador simbólico del consumo de memoria de aplicaciones java • JInvariant: Un generador automático de invariantes poliédricos para programas Java • SetPoint: Una heramienta para Programación Orientada a Aspectos basada en poincuts semánticos

  39. FIN! PREGUNTAS?

  40. Quedo algo de vino?
