Presentation Transcript


Download slide 1

SEMINÁRIOS DE PETRÓLEO E GÁS NATURAL

ÓLEOS PESADOS NO BRASIL E NO MUNDO

Palestrante: Dr. José Romualdo D. Vidal

Engenheiro de Petróleo Senior

Local: NUPEG

Data: 31/03/2006


Download slide 1

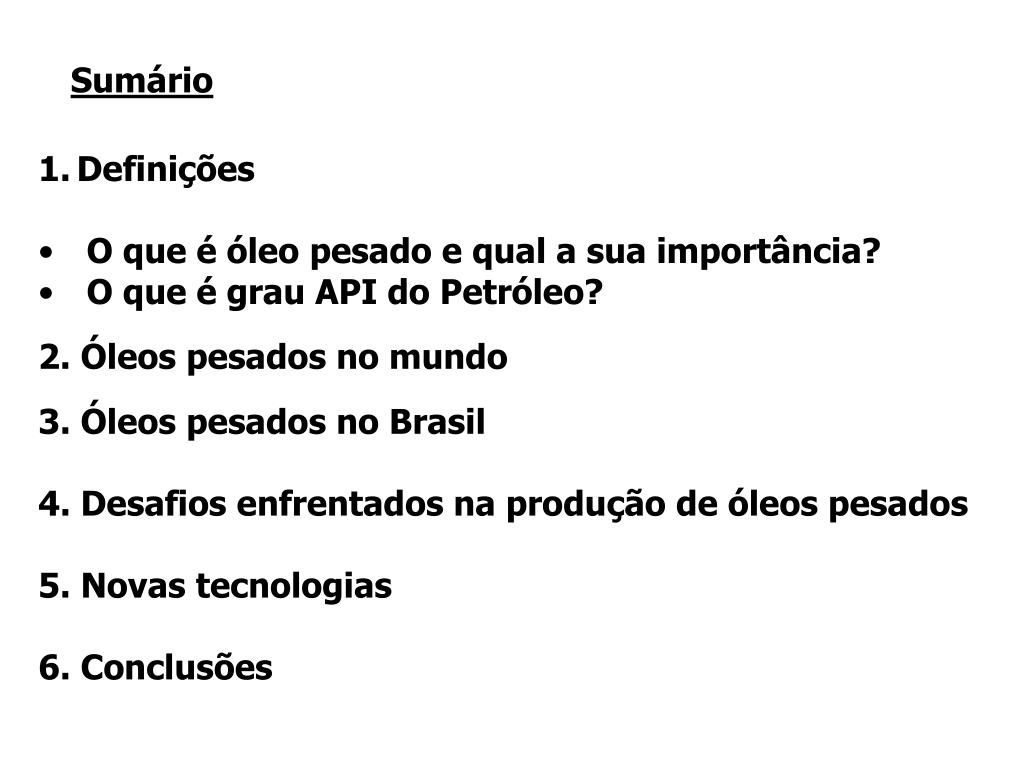

Sumário

  • Definições

  • O que é óleo pesado e qual a sua importância?

  • O que é grau API do Petróleo?

  • 2. Óleos pesados no mundo

  • 3. Óleos pesados no Brasil

  • 4. Desafios enfrentados na produção de óleos pesados

  • 5. Novas tecnologias

  • 6. Conclusões


Download slide 1

  • Definição

  • ÓLEO PESADO

  • Definição Geral:

  • Óleos pesados possuem alta viscosidade nas condições de reservatório e não fluem com facilidade.

  • Sua densidade API é inferior a 20º API, apresentando alto teor de enxofre, asfaltenos e de metais.


Download slide 1

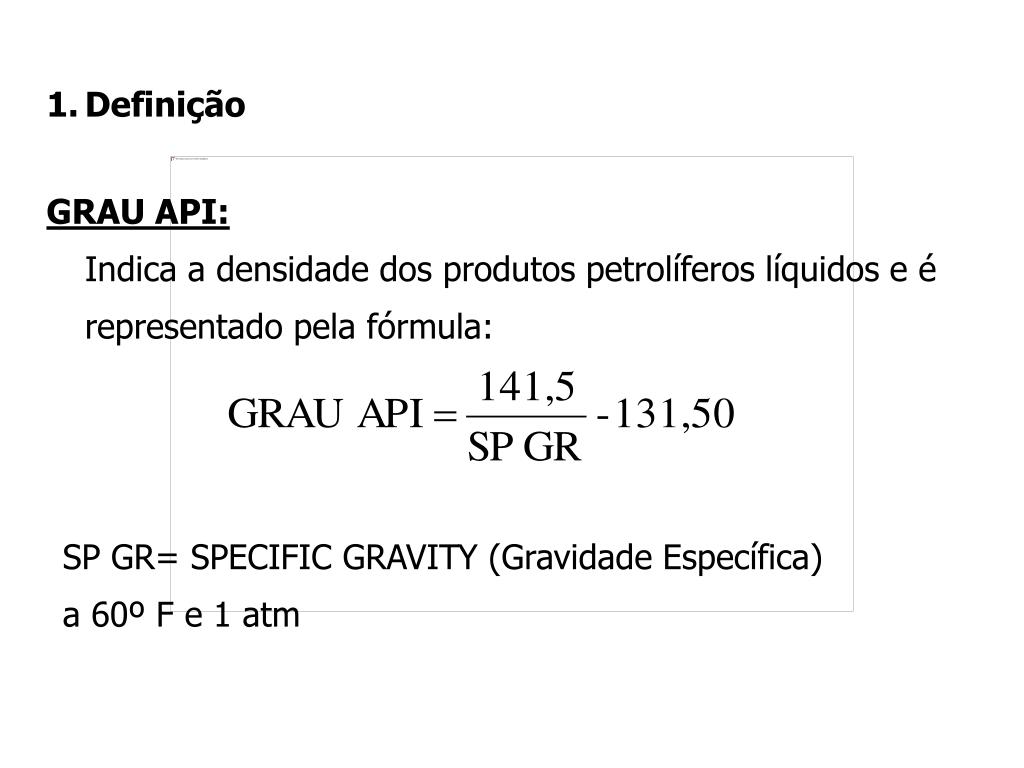

  • Definição

  • GRAU API:

  • Indica a densidade dos produtos petrolíferos líquidos e é representado pela fórmula:

SP GR= SPECIFIC GRAVITY (Gravidade Específica)

a 60º F e 1 atm


Download slide 1

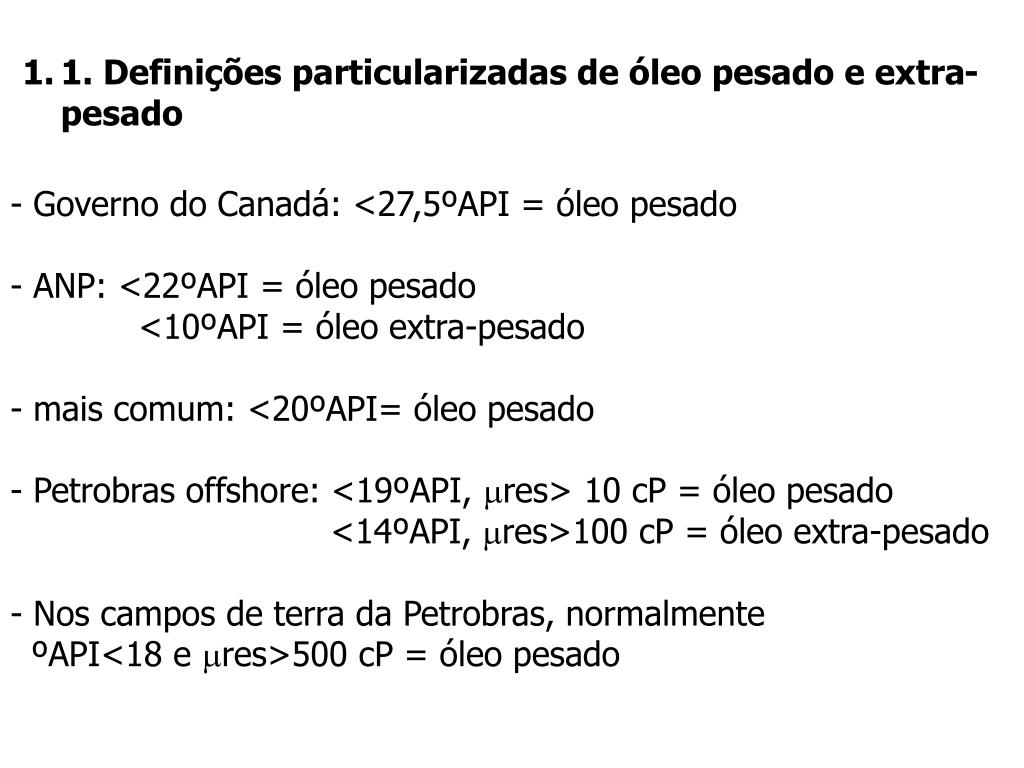

  • 1. Definições particularizadas de óleo pesado e extra-pesado

- Governo do Canadá: <27,5ºAPI = óleo pesado

- ANP: <22ºAPI = óleo pesado

<10ºAPI = óleo extra-pesado

- mais comum: <20ºAPI= óleo pesado

- Petrobras offshore: <19ºAPI, res> 10 cP = óleo pesado

<14ºAPI, res>100 cP = óleo extra-pesado

- Nos campos de terra da Petrobras, normalmente

ºAPI<18 e res>500 cP = óleo pesado


Download slide 1

2. Óleos pesados no mundo

1.7 Tri bbl óleo extra-pesado e betume

2 Tri bbl óleo convencional no mundo

1.2 Tri bbl óleo extra-pesado e betume

0,85 Tri bbl óleo convencional no mundo já consumido


Download slide 1

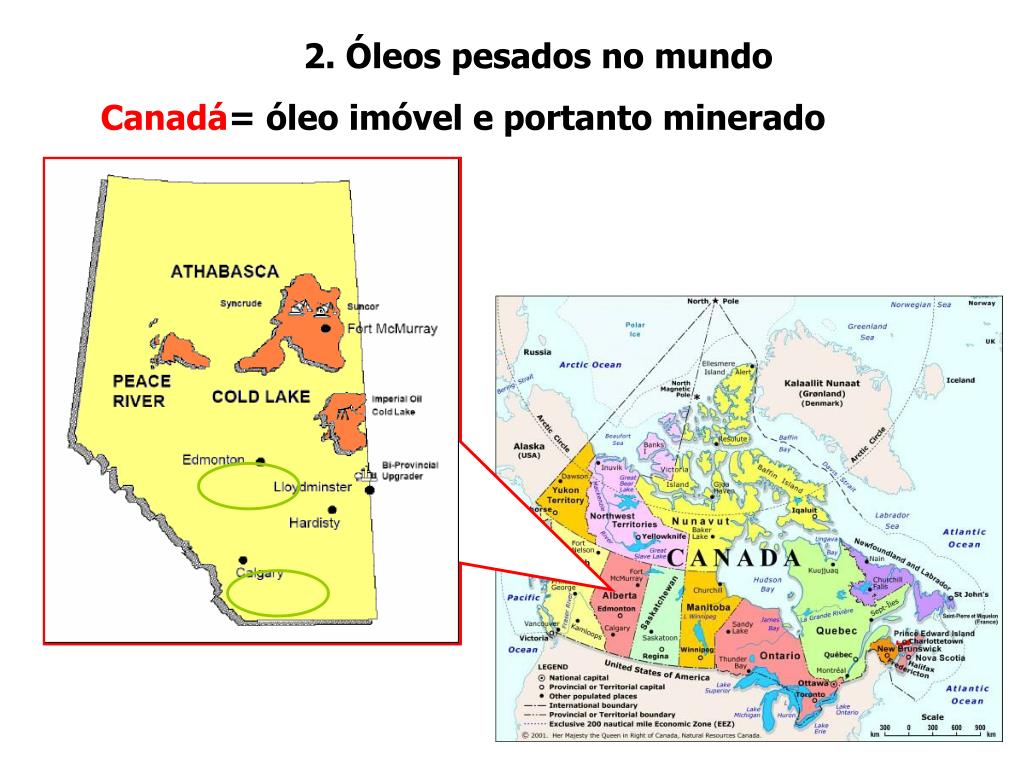

2. Óleos pesados no mundo

Canadá= óleo imóvel e portanto minerado


Download slide 1

2. Óleos pesados no mundo

Canadá

- óleos extra-pesados e betume (°API de 8 a 12)

- baixas temperaturas no reservatório (10 a 15°C)

- óleores > 10,000 cP, podendo chegar a 5,000,000 cP (imóvel)

- areias homogêneas inconsolidadas (wormholes)

- altas permeabilidades (1 a 10 D)

- processos mais utilizados*:

- mineração (60%)

- produção a frio (13%)

- injeção de vapor (27%)

* Fonte: L. B. Cunha, “Recent In-Situ Oil-Recovery Technologies for Heavy-Oil Fields”,

IX LACPEC, Rio de Janeiro, 2005, SPE 94986


Download slide 1

2. Óleos pesados no mundo

Venezuela= o óleo é móvel


Download slide 1

2. Óleos pesados no mundo

Venezuela

- óleos extra-pesados e betume (°API de 8 a 12)

- temperaturas moderadas no reservatório (40 a 50°C)

- óleores > 1,000 cP

- areias inconsolidadas, altas permeabilidades (1 a 15 D)

- reservatórios complexos (Faja)

- processos mais utilizados:

- produção a frio

- injeção de vapor


Download slide 1

3. Óleos pesados no Brasil

Adaptado de: The Challenge of Improved oil Recovery in Brazilian Onshore and Offshore Fields.

F. S. Shecaira, Brazil-Canada Heavy Oil Workshop, 2004


Download slide 1

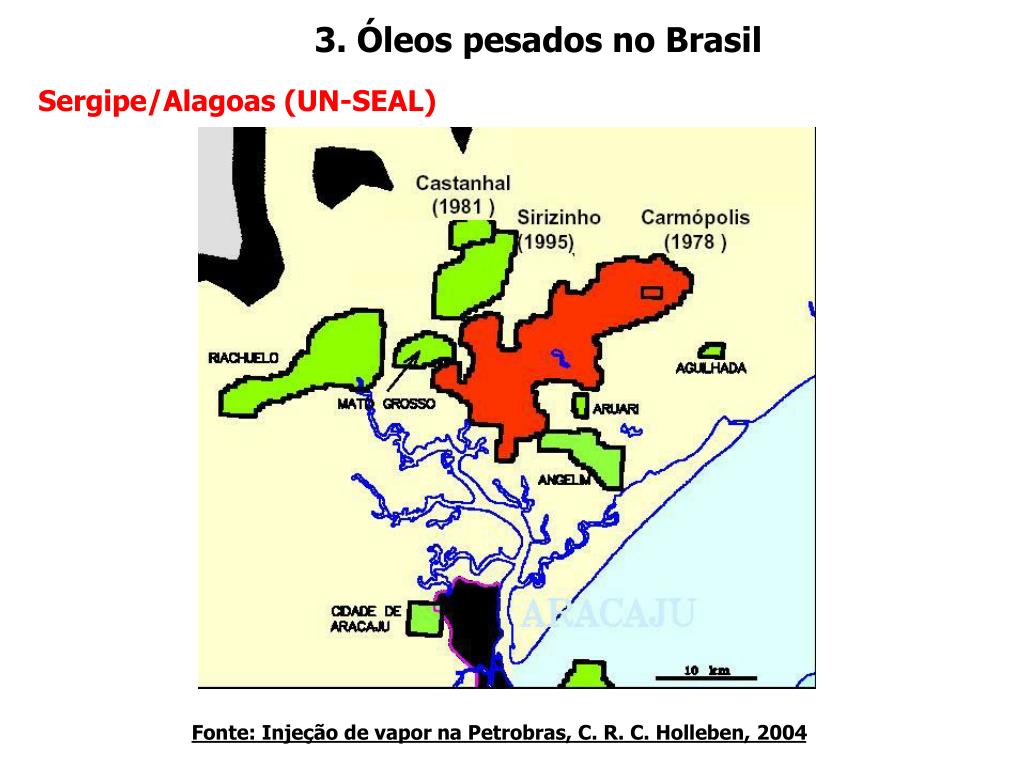

3. Óleos pesados no Brasil

Sergipe/Alagoas (UN-SEAL)

Fonte: Injeção de vapor na Petrobras, C. R. C. Holleben, 2004


Download slide 1

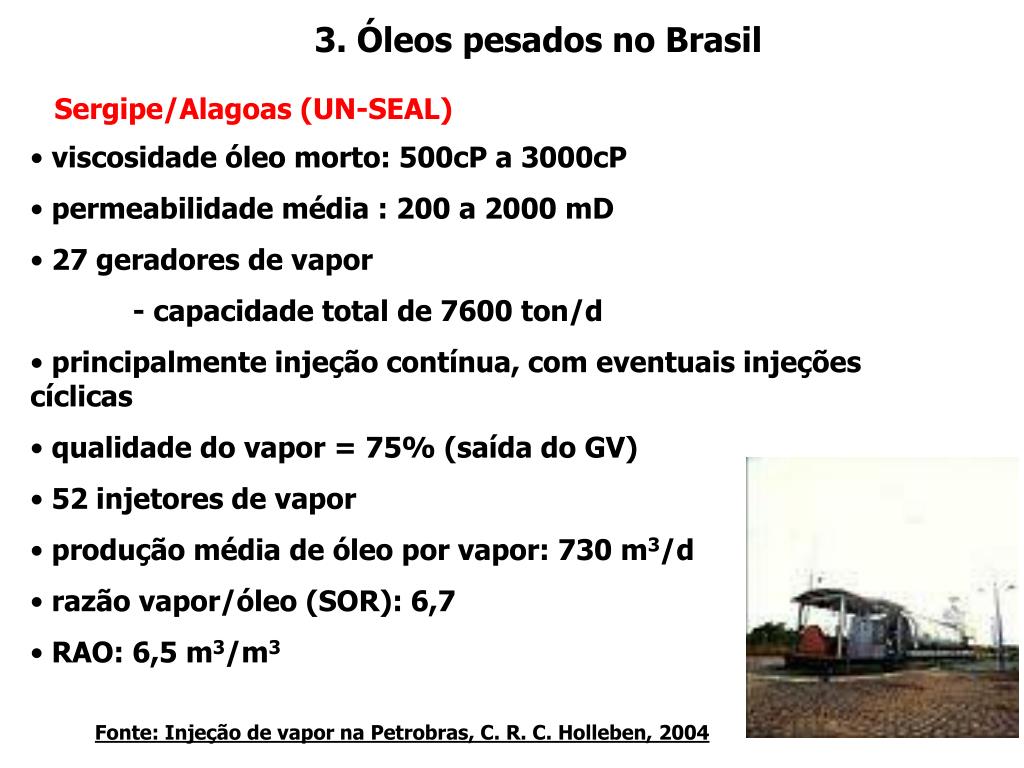

3. Óleos pesados no Brasil

Sergipe/Alagoas (UN-SEAL)

  • viscosidade óleo morto: 500cP a 3000cP

  • permeabilidade média : 200 a 2000 mD

  • 27 geradores de vapor

  • - capacidade total de 7600 ton/d

  • principalmente injeção contínua, com eventuais injeções cíclicas

  • qualidade do vapor = 75% (saída do GV)

  • 52 injetores de vapor

  • produção média de óleo por vapor: 730 m3/d

  • razão vapor/óleo (SOR): 6,7

  • RAO: 6,5 m3/m3

Fonte: Injeção de vapor na Petrobras, C. R. C. Holleben, 2004


Download slide 1

3. Óleos pesados no Brasil

Rio Grande do Norte/Ceará (UN-RNCE)

Fonte: Injeção de vapor na Petrobras, C. R. C. Holleben, 2004


Download slide 1

3. Óleos pesados no Brasil

Rio Grande do Norte/Ceará (UN-RNCE)

  • viscosidade do óleo no reservatório: 1000cP

  • permeabilidade média: 1000 mD

  • 24 geradores de vapor

  • - capacidade total de 8400 ton/d

  • injeção cíclica, com pilotos de injeção contínua

  • grande projeto de injeção contínua (Termo Açu)

  • qualidade do vapor: 75 a 80% (saída do GV)

  • 1480 injetores de vapor

  • 1750 produtores

  • SOR: 4 a 5

  • RAO: 10 a 30 m3/m3

Fonte: Injeção de vapor na Petrobras, C. R. C. Holleben, 2004


Download slide 1

3. Óleos pesados no Brasil

Espírito Santo (UN-ES)

Fonte: Soluções de elevação para

óleos pesados, R. C. Faria e

G. M. dos Santos, 2004


Download slide 1

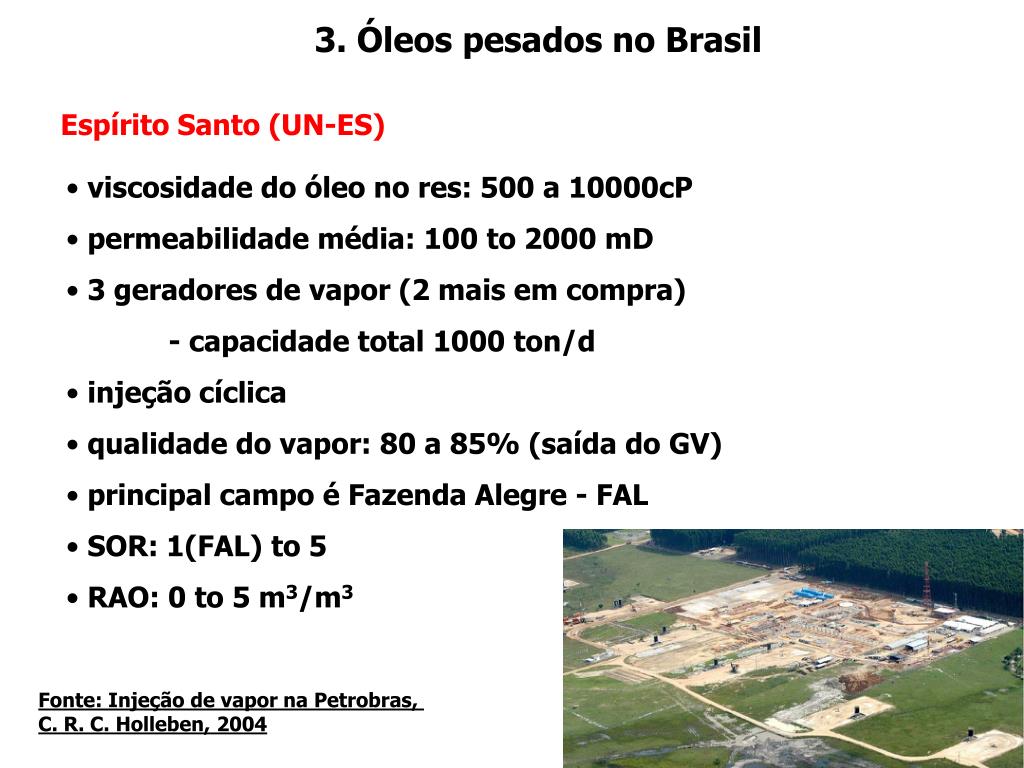

3. Óleos pesados no Brasil

Espírito Santo (UN-ES)

  • viscosidade do óleo no res: 500 a 10000cP

  • permeabilidade média: 100 to 2000 mD

  • 3 geradores de vapor (2 mais em compra)

  • - capacidade total 1000 ton/d

  • injeção cíclica

  • qualidade do vapor: 80 a 85% (saída do GV)

  • principal campo é Fazenda Alegre - FAL

  • SOR: 1(FAL) to 5

  • RAO: 0 to 5 m3/m3

Fonte: Injeção de vapor na Petrobras,

C. R. C. Holleben, 2004


Download slide 1

  • 4. Desafios:

  • Reservatórios de óleos pesados geralmente apresentam baixa energia e baixa produtividade.

  • Estas características fazem da recuperação do petróleo pesado um desafio importante, embora o volume das suas reservas justifique uma cuidadosa pesquisa.

  • Por exemplo, o Canadá e a Venezuela possuem reservas de óleos pesados para mais de 40 anos de consumo nos níveis atuais.


Download slide 1

  • 4. Desafios

  • Uma razão a mais para o interesse que os óleos pesados despertam é a dificuldade de se atingir a sua explotação em bases econômicas, o que sugere a necessidade de maior pesquisa e de mais experimentações.

  • A recuperação térmica, particularmente a injeção de vapor, tem sido um sucesso, considerando que o calor reduz a viscosidade de óleo, facilitando o seu deslocamento de forma significativa, embora o seu emprego restrito aos reservatórios em terra, particularmente os arenitos relativamente rasos, espessos e permeáveis.


Download slide 1

4. Desafios

  • Aumentar o FR:

  • - a frio: 5 a 10%

  • - injeção cíclica de vapor: 20%

  • - injeção contínua de vapor: 25 a 30%

  • Melhorar economicidade do vapor:

  • - aumentar a ROV dos processos

  • - melhoria do varrido na injeção contínua de vapor

  • - reduzir os custos de geração do vapor

  • Diminuir manipulação de água

  • - tratamento é caro

  • - problemas ambientais

  • - altos BSW


Download slide 1

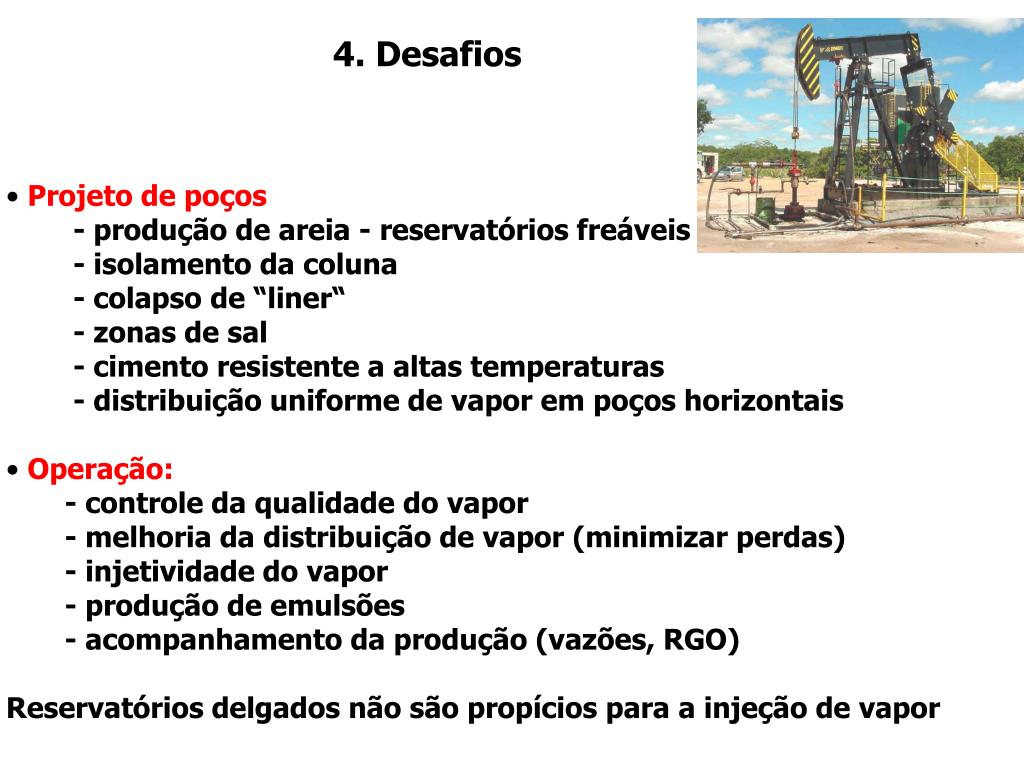

4. Desafios

  • Projeto de poços

  • - produção de areia - reservatórios freáveis

  • - isolamento da coluna

  • - colapso de “liner“

  • - zonas de sal

  • - cimento resistente a altas temperaturas

  • - distribuição uniforme de vapor em poços horizontais

  • Operação:

  • - controle da qualidade do vapor

  • - melhoria da distribuição de vapor (minimizar perdas)

  • - injetividade do vapor

  • - produção de emulsões

  • - acompanhamento da produção (vazões, RGO)

  • Reservatórios delgados não são propícios para a injeção de vapor


Download slide 1

4. Desafios

  • Reservatórios não adequados para o vapor

  • - camadas delgadas

  • - grandes profundidades

  • - alta pressão original e baixa produtividade

  • Simulação numérica:

  • - modelagem de fluidos adequada

  • - adequada representação do reservatório

  • - curva de Krel

  • - longos históricos de produção

  • - longos tempos computacionais


Download slide 1

5. Novas tecnologias


Download slide 1

Injeção cíclica:


Download slide 1

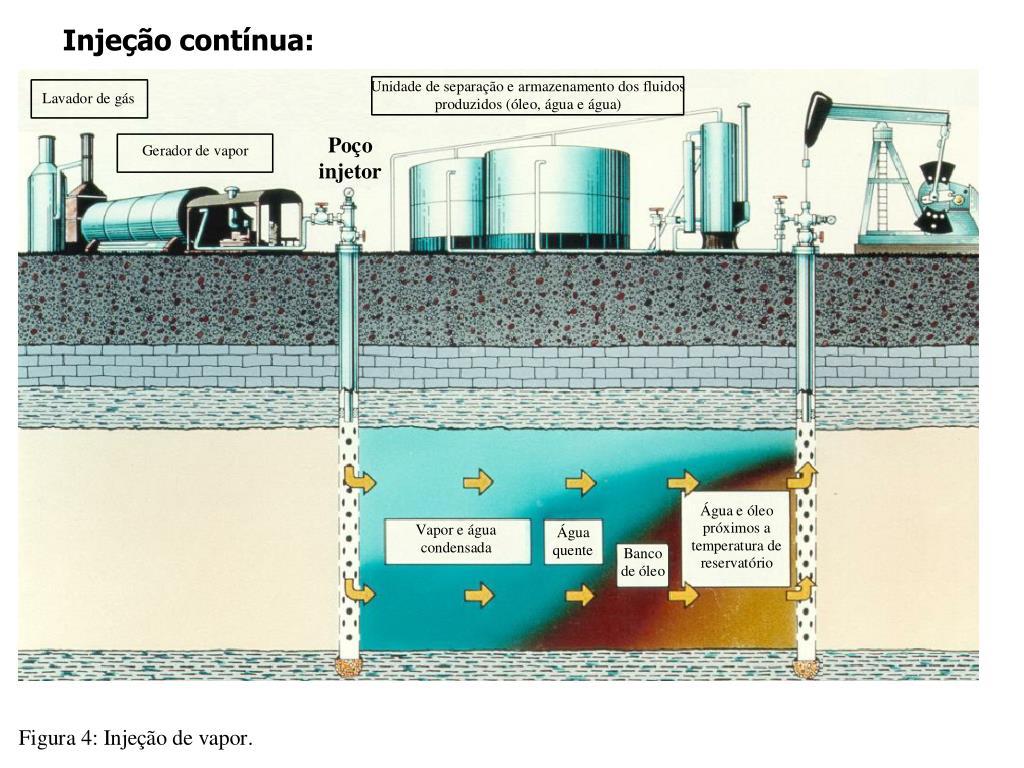

Injeção contínua:


Download slide 1

5. Novas tecnologias

Tecnologias já consolidadas:

injeção cíclica de vapor → FR = 20%

injeção contínua de vapor → FR = 25 a 30%

Novas tecnologias: FR = 60 a 80%

SAGD

VAPEX

ES-SAGD

THAI


Download slide 1

SAGD


Download slide 1

SAGD

  • primeira proposta em 1979 pelo Dr. Butler - ESSO

  • desenvolvimento: Dr. Butler, Univ. Calgary

  • 1ª aplicação de campo do SAGD:

  • Underground Test Facility, Alberta, 1985

  • atualmente, cerca de 20 projetos no Canadá

  • - EnCana (Senlac, Christina Lake, Foster Creek)

  • - CNRL (Tangleflags e Primrose)

  • - Husky (Lloydmynster, Tucker Lake, Pikes Peak)

  • - JCOS (Hangingstone)

  • - Conoco Philips (Surmont)

  • - Petro Canada (McKay River)

  • - Suncor (Firebag)


Download slide 1

SAGD

Particularidades:

  • principal mecanismo é drenagem gravitacional

  • vazões de produção são baixas: longos poços horizontais

  • procedimento de partida inclui fase de pré-aquecimento

  • BHP do produtor é mantida alta, p/ garantir subsaturação

  • do vapor e evitar canalização

  • a formação e expansão da câmara de vapor é essencial

  • - homogeneidade

  • - ausência de área depletada

  • - controle da pressão de operação


Download slide 1

SAGD

Alguns dados reportados na literatura:

* Peace River = 0,1 a 0,18


Download slide 1

SAGD

Variações do SAGD

  • “Single Well SAGD”

  • - boa produção inicial

  • - vapor rapidamente

  • encontra caminho da

  • ponta para o calcanhar

  • do poço

  • configuração em W

  • - mais indicado quando o óleo é móvel

  • - testado em campo (Primrose)

  • - segundo Univ. Calgary, menos eficiente

  • que SAGD clássico


Download slide 1

SAGD

  • Melhorias buscadas para o processo SAGD:

  • minimizar SOR

  • minimizar manipulação de água

  • melhor configuração de poços

  • melhor estratégia de partida

  • garantir fluxo uniforme no poço horizontal

  • campos com RGO moderados

  • otimizar sistemas de elevação

  • otimizar pressão de operação da câmara de vapor


Download slide 1

VAPEX

Vapour Extraction: em vez do vapor, injeta-se solventes no poço (gases) que precipita o asfalteno, tornando o petróleo mais leve


Download slide 1

VAPEX

  • primeira proposta em 1993 pelo Dr. Butler – Univ. Calgary

  • desenvolvimento: Dr. Butler e Dr. Maini, Univ. Calgary

  • in situ upgrading: solvente precipita asfaltenos e óleo

  • mobilizado é mais leve

  • 2 pilotos de campo:

  • - Foster Creek – EnCana

  • - Dover – Devon

  • muitos trabalhos de laboratório, pouca informação sobre pilotos


Download slide 1

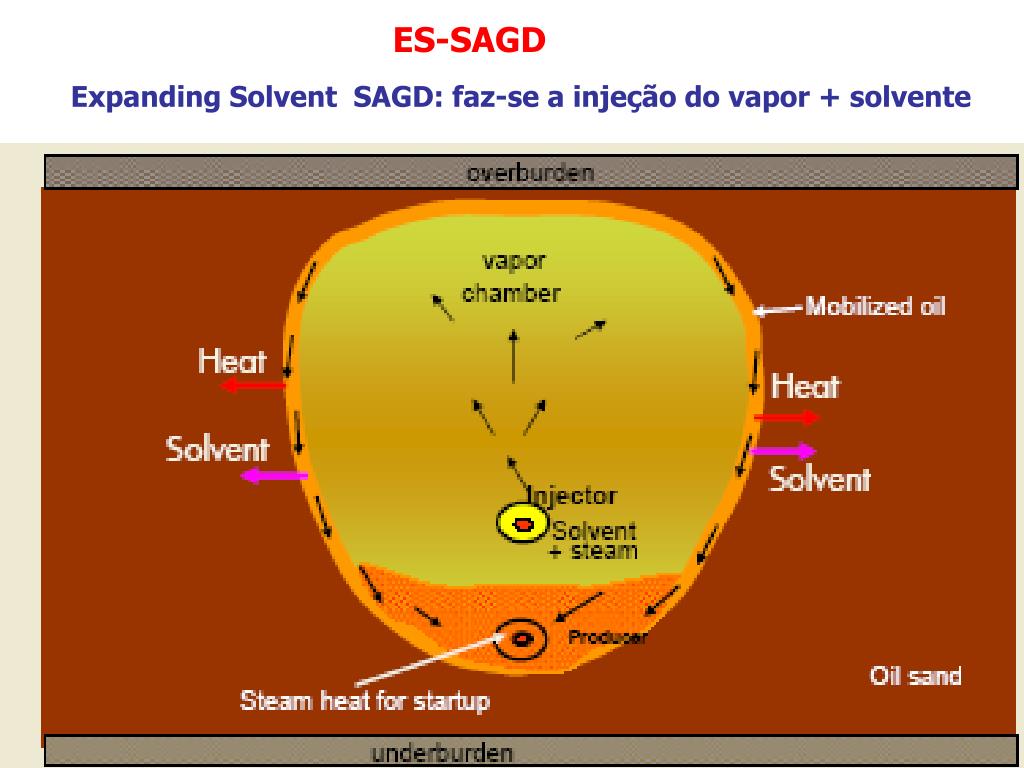

ES-SAGD

Expanding Solvent SAGD: faz-se a injeção do vapor + solvente


Download slide 1

ES-SAGD

  • proposta surge na necessidade de melhoria do SAGD

  • desenvolvimento: Univ. Calgary, ARC

  • 4 pilotos de campo:

  • - Senlac – EnCana

  • - Christina Lake – EnCana

  • - Burnt Lake – Suncor

  • - Firebag – Suncor (em planejamento)

  • muitos trabalhos de laboratório, pouca informação sobre pilotos


Download slide 1

VAPEX/ES-SAGD

Expandir solvente/SAGD

Principais desafios:

  • melhor compreensão sobre os mecanismos envolvidos (dispersão,

  • difusão, destilação, modelagem matemática, etc.)

  • minimizar perda de solvente

  • balanço econômico: economia de vapor paga o solvente?

  • validação dos processos em campo


Download slide 1

THAI

Toe-to-Heel Air Injection


Download slide 1

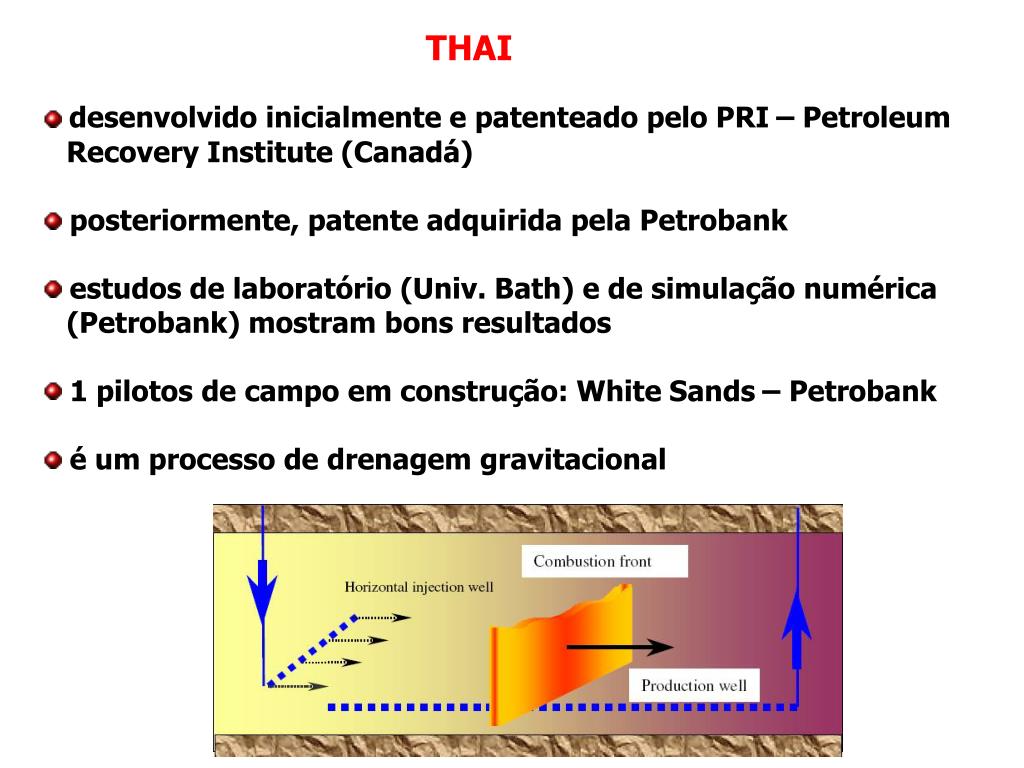

THAI

  • desenvolvido inicialmente e patenteado pelo PRI – Petroleum

  • Recovery Institute (Canadá)

  • posteriormente, patente adquirida pela Petrobank

  • estudos de laboratório (Univ. Bath) e de simulação numérica

  • (Petrobank) mostram bons resultados

  • 1 pilotos de campo em construção: White Sands – Petrobank

  • é um processo de drenagem gravitacional


Download slide 1

THAI

PRÓSCONTRAS

  • não necessita de água

  • combustível queimado é o próprio óleo (barato)

  • problema de direcionamento da frente de avanço é solucionado

  • pode ser aplicado em óleos altamente viscosos

  • upgrade do óleo

  • informações sobre o processo são adquiridas continuamente através de sensores no produtor

  • risco de produção de oxigênio (formação de mistura explosiva)

  • geração de gás com alto teor de CO2 (corrosão)

  • altas temperaturas no poço produtor

  • controle das vazões de injeção e produção são essenciais

  • heterogeneidades podem ter grande impacto

  • necessita de validação em campo


Download slide 1

6. Conclusões

  • Os volumes in place de óleo pesado e extra-pesado no mundo

  • são enormes e sua produção é um desafio.

  • A Petrobras vem desenvolvendo diversos campos de óleos pesados

  • em terra. A produção destes campos é baseada principalmente na

  • injeção de vapor cíclica e contínua.

  • Novas tecnologias estão sendo continuamente testadas, em

  • laboratório e em campo, com o objetivo de se aumentar o fator de

  • recuperação dos campos, melhorar a economicidade de processos

  • com vapor, minimizar a utilização de água e reduzir custos.

  • A Petrobras acompanha e avalia estas novas tecnologias,

  • adaptando-as à realidade dos reservatórios brasileiros.


  • Login
