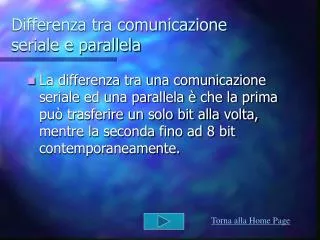

  1. Differenza tra comunicazione seriale e parallela • La differenza tra una comunicazione seriale ed una parallela è che la prima può trasferire un solo bit alla volta, mentre la seconda fino ad 8 bit contemporaneamente. Torna alla Home Page

  2. Trasmissione Seriale Trasmissione Parallela

  3. La porta seriale • Su un computer possiamo individuare due tipi di porte seriali (RS 232), la COM1 (2F8) e COM2(3F8).Queste porte utilizzano un connettore trapezoidale a 9 pin.

  4. Il connettore • I pin del connettore sono numerati da 1 a 9 e i pin più significativi per la trasmissione sono il 2 (RX) per la ricezione, 3 (TX) per la trasmissione e il 5 (GND) per la massa proprio per questo è formata da un cavetto a tre fili.

  5. La meccanica dell’ RS 232 • Per quanto riguarda il collegamento fra due porte seriali è fondamentale specificare che: il TX di una porta deve essere collegato all’ RX dell’ altra porta e viceversa mentre le masse vengono collegate tra di loro. 2 3 3 2 5 5

  6. Per una corretta trasmissione… • Individuare la porta :COM1 o COM2; • La velocità di trasmissione fra le due porte deve essere uguale e si misura in BAUD; • Scegliere la modalità di trasmissione: asincrona o sincrona; • Definire il bit di parità: parità pari o dispari; • Definire la lunghezza della stringa , che di solito è di 8 bit;

  7. L’ Hyper Terminal • Programma per la comunicazione seriale fra due computer. Per configurarlo bisogna inserire inizialmente il nome della connessione e si può scegliere anche un’ icona.

  8. Seconda finestra • Bisogna configurare : • il n di bit da trasferire per secondo; • i bit di dati; • la parità; • il bit per lo stop;

  9. Terza finestra • Successivamente bisogna configurare la porta con la quale comunicare.

  10. Finestra di comunicazione • In questa finestra si può comunicare con l’altro computer scrivendo testi e trasferendo dati.

  11. La porta parallela • La porta parallela è formata da un connettore a 25 pin. I pin più significativi sono quelli dal 2 al 9 utilizzati per la trasmissione e quelli dal 18 al 25 utilizzati per la massa.

  12. Il registro della porta parallela • La porta parallela trasmette tramite un registro (indirizzo 378).A questo indirizzo si invia una sequenza di zero ed uno che corrispondono ad un livello alto ed un livello basso di tensione. 0 = segnale assente 1 = segnale presente (5V)

  13. Altre caratteristiche • La stampante utilizza la porta parallela. Il connettore utilizza un cavetto a 16 fili, 8 per la massa e 8 per la trasmissione e la ricezione per cui essendo più costosa è utilizzata per collegare periferiche vicine al PC.

  14. Fine della presentazione
