  1. UNIDAD 2 Componentes Electronicos y Sensores

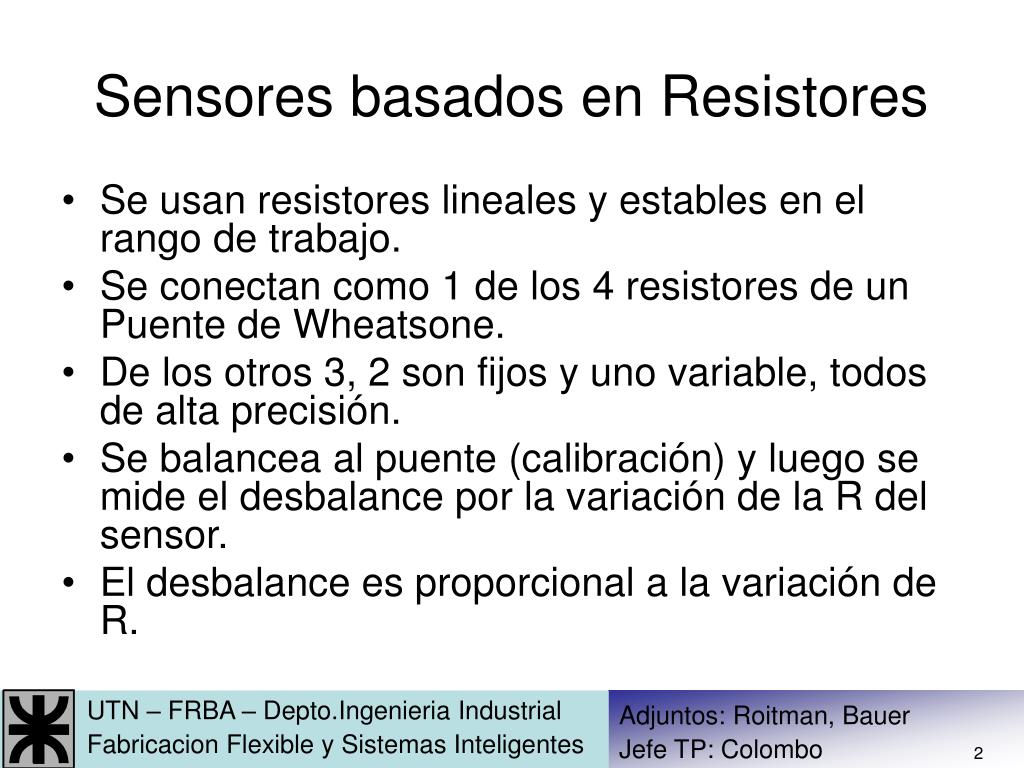

  2. Sensores basados en Resistores • Se usan resistores lineales y estables en el rango de trabajo. • Se conectan como 1 de los 4 resistores de un Puente de Wheatsone. • De los otros 3, 2 son fijos y uno variable, todos de alta precisión. • Se balancea al puente (calibración) y luego se mide el desbalance por la variación de la R del sensor. • El desbalance es proporcional a la variación de R.

  3. Conexión Puente de Wheatstone

  4. Puente de Wheatstone - Equilibrio

  5. Sensor Resistivo – Principio de Funcionamiento

  6. Sensor Resistivo – Celda de Carga

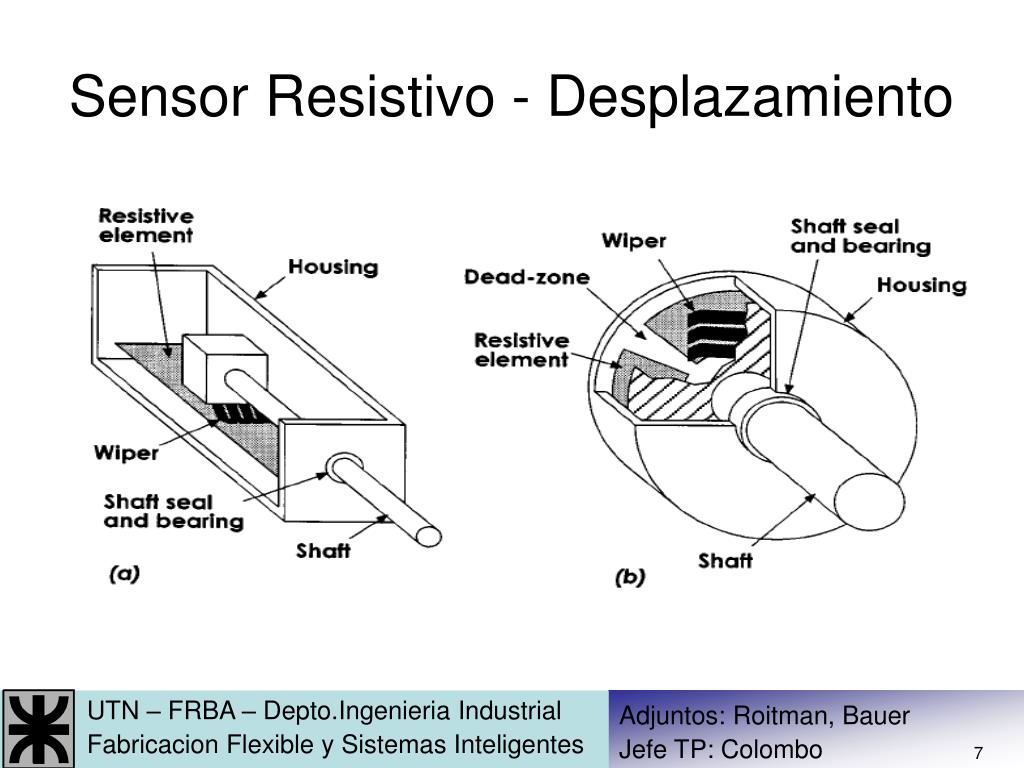

  7. Sensor Resistivo - Desplazamiento

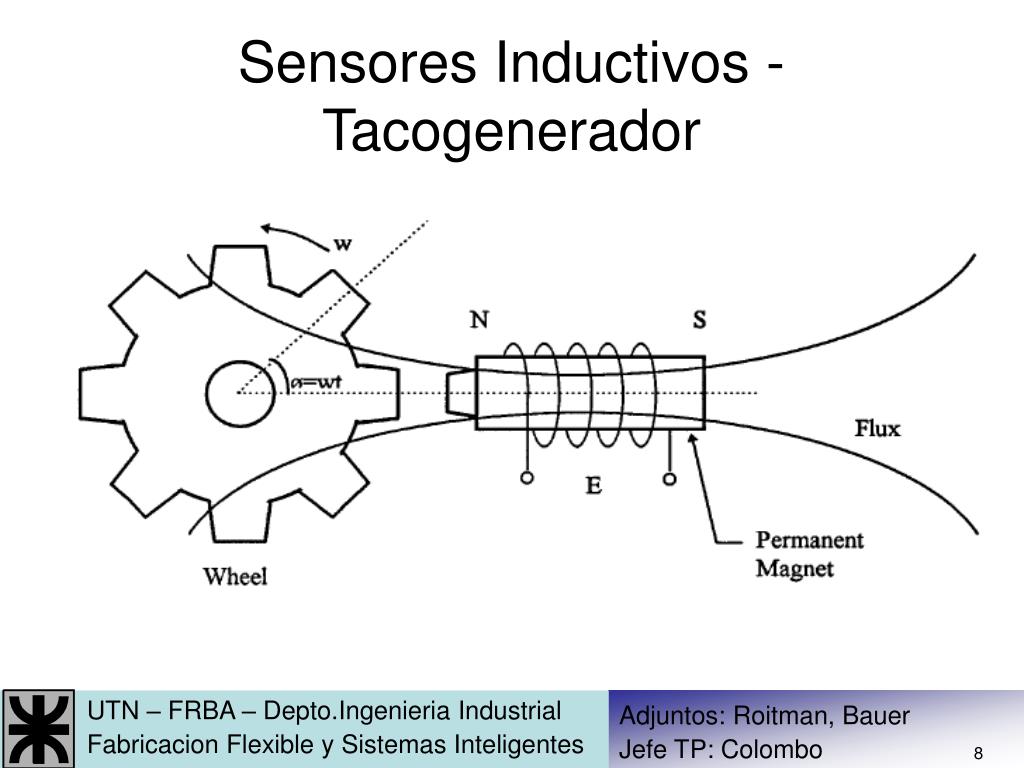

  8. Sensores Inductivos - Tacogenerador

  9. Sensor Inductivo Posicionamiento

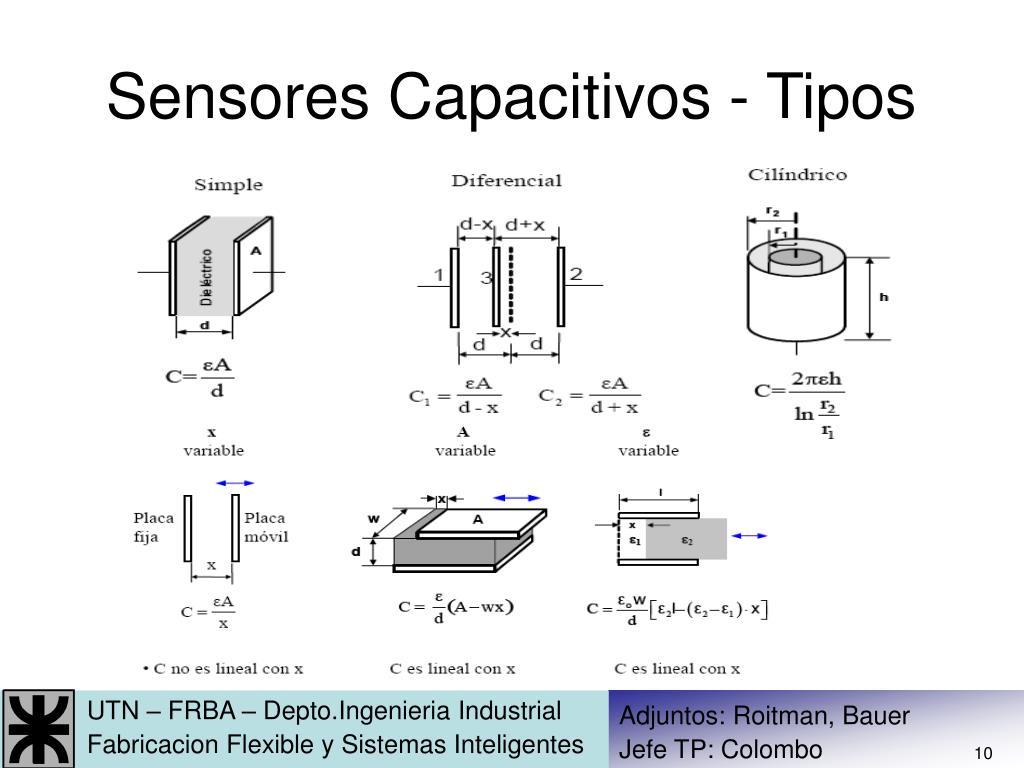

  10. Sensores Capacitivos - Tipos

  11. Sensor de Nivel de Liquido - Capacitivo

  12. Dispositivos Semiconductores • Nos referiremos a los de Silicio en esta unidad. • Son los DIODOS, TRANSISTORES, TIRISTORES y TRIACS. • Todos tienen aplicaciones en Electrónica de Potencia, pero diodos y transistores también se usan en baja potencia.

  13. Diodo Ideal DIRECTA INVERSA

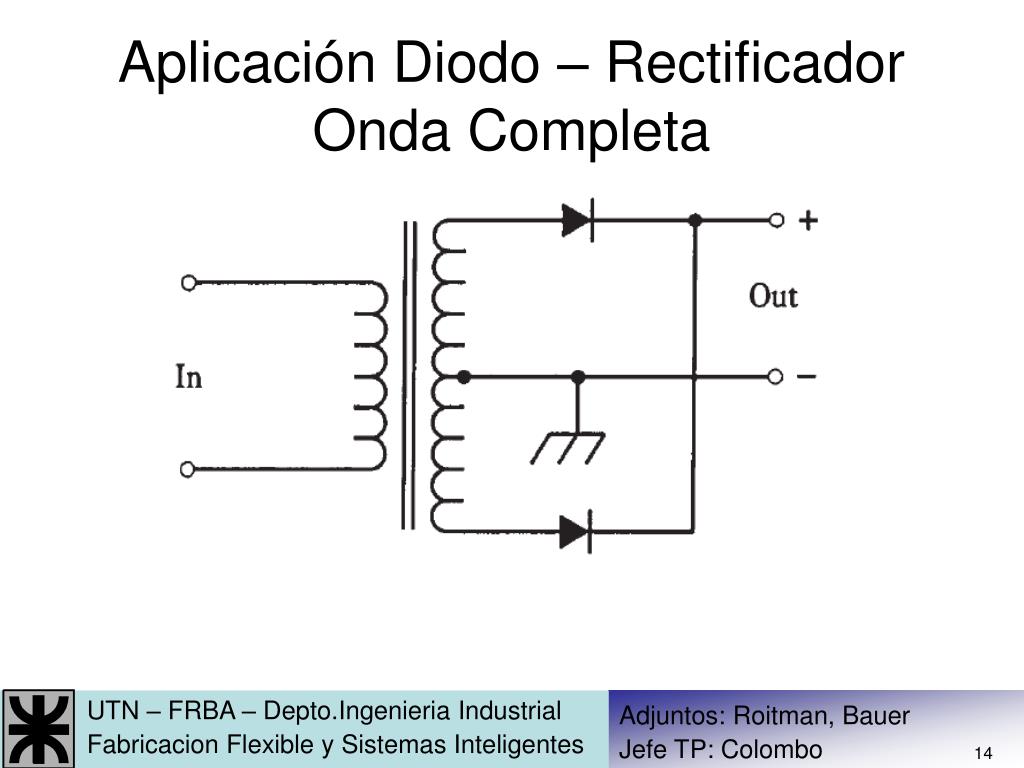

  14. Aplicación Diodo – Rectificador Onda Completa

  15. Aplicación Diodo - Rectificador Onda Completa (Puente)

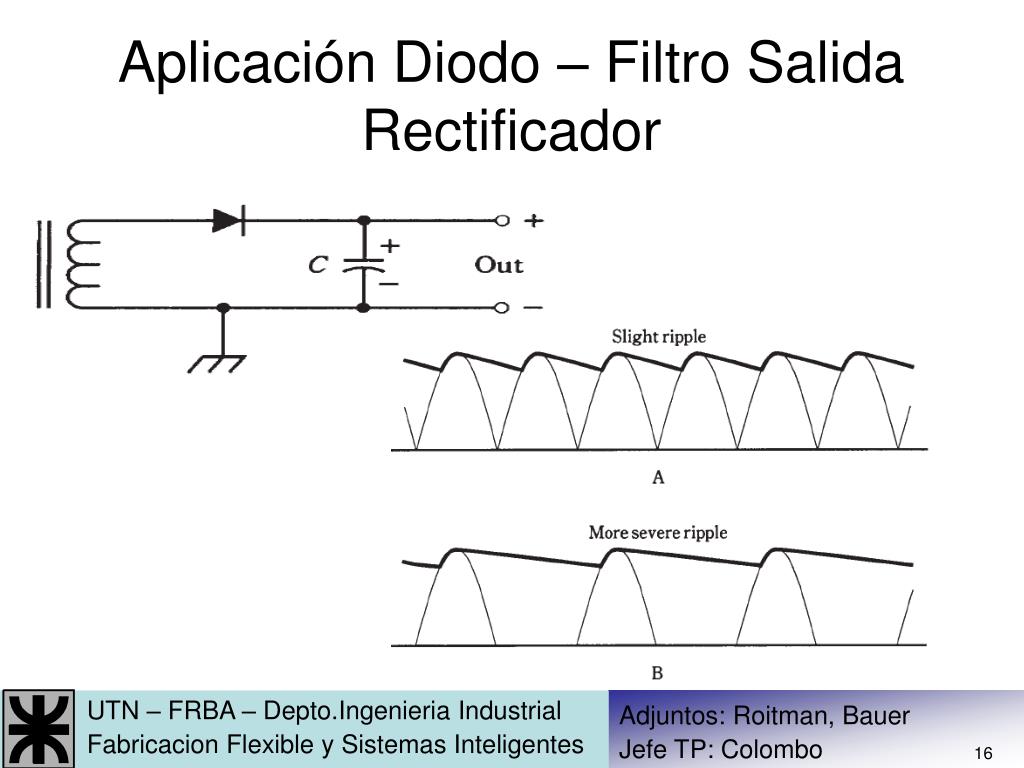

  16. Aplicación Diodo – Filtro Salida Rectificador

  17. Aplicación Diodos - Optoacoplador

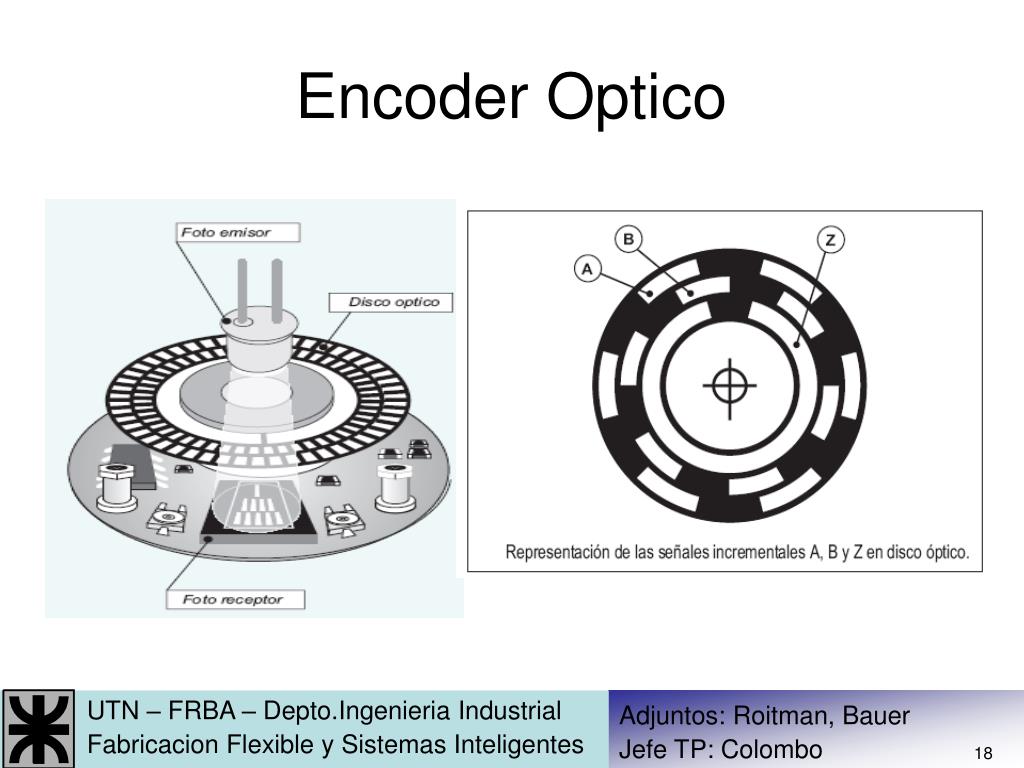

  18. Encoder Optico

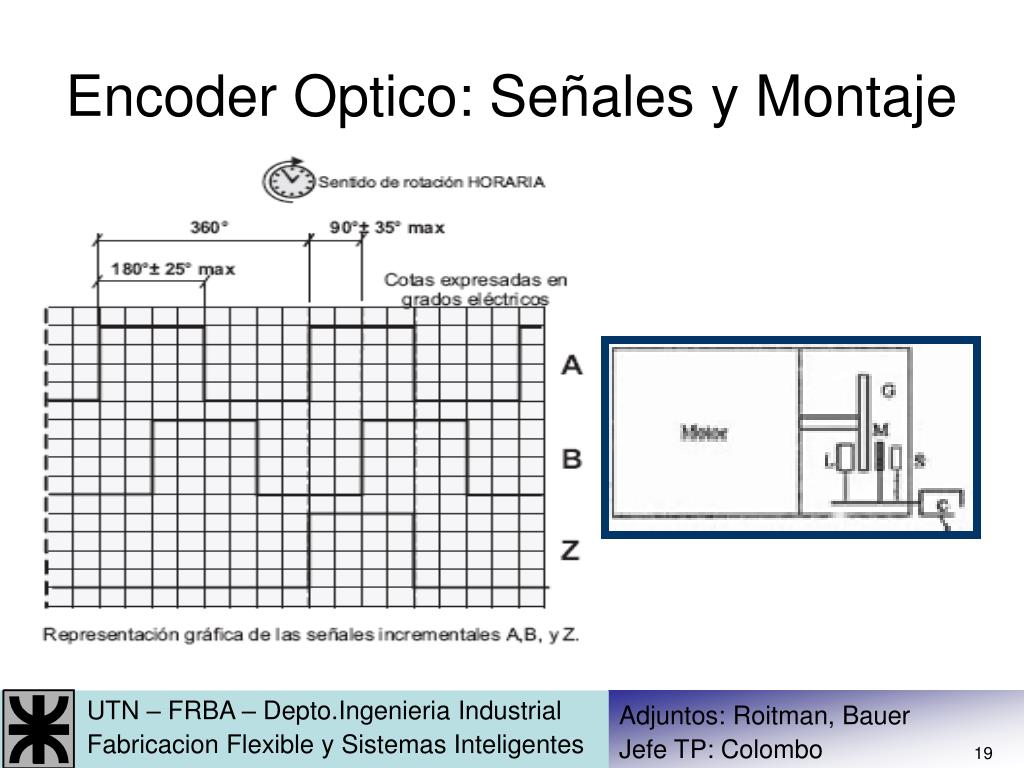

  19. Encoder Optico: Señales y Montaje

  20. Aplicaciones Diodo: Proteccion de descargas inductivas

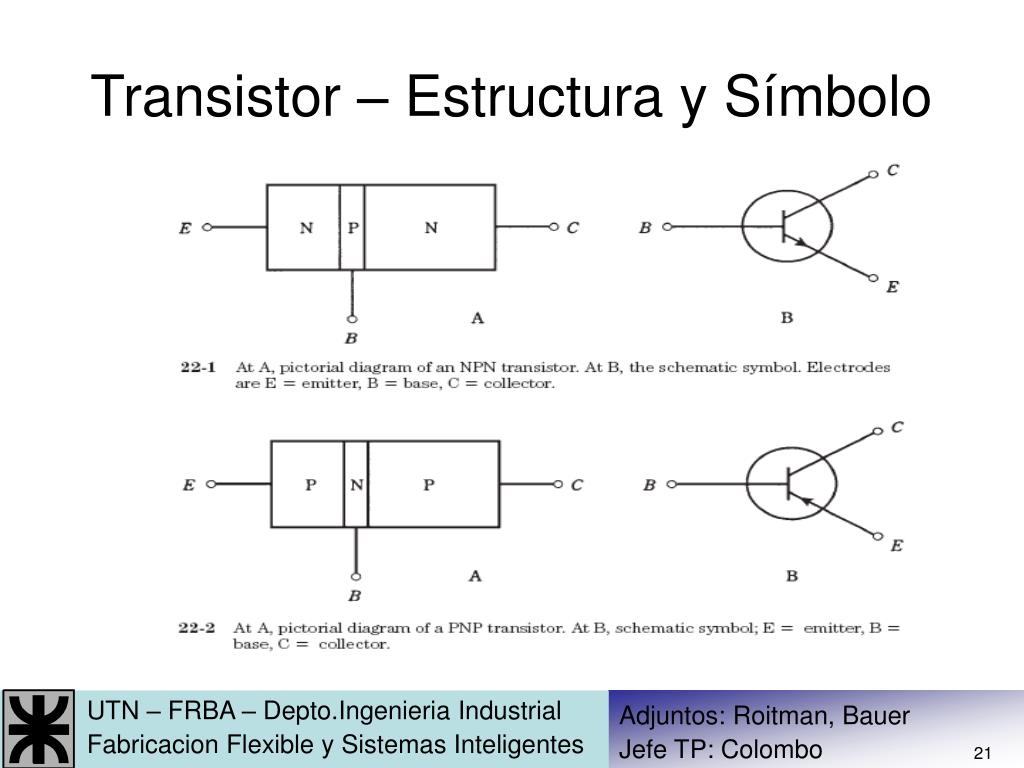

  21. Transistor – Estructura y Símbolo

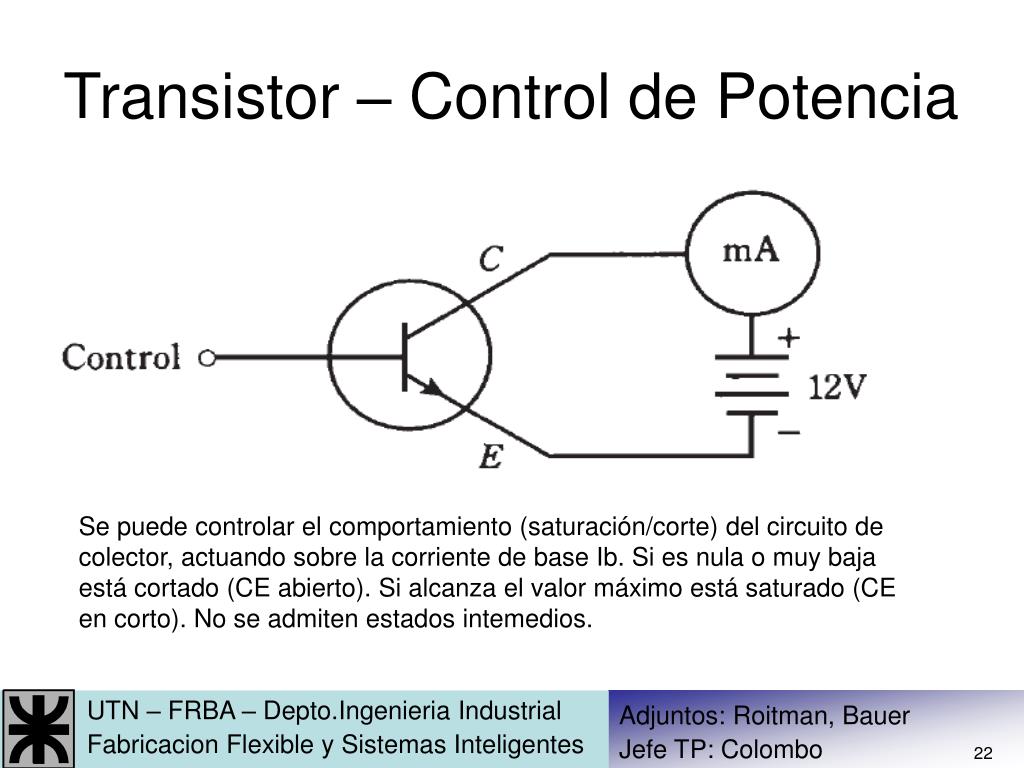

  22. Transistor – Control de Potencia Se puede controlar el comportamiento (saturación/corte) del circuito de colector, actuando sobre la corriente de base Ib. Si es nula o muy baja está cortado (CE abierto). Si alcanza el valor máximo está saturado (CE en corto). No se admiten estados intemedios.

  23. Tiristor y Triac TIRISTOR TRIAC

  24. Compuertas - Inversor

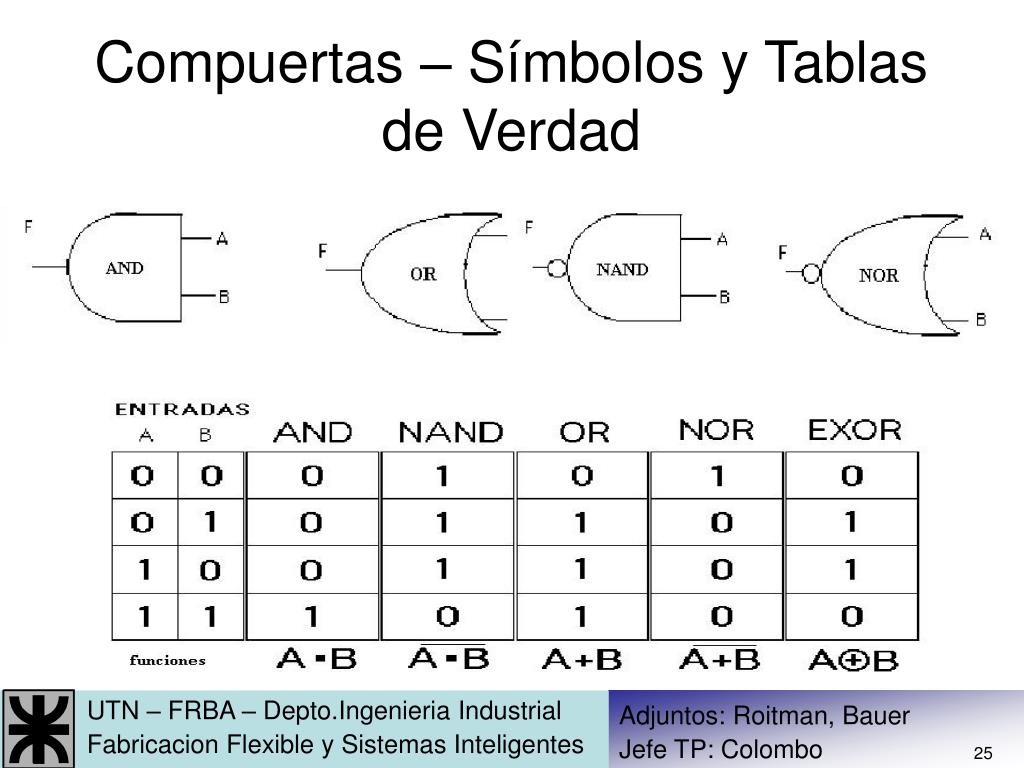

  25. Compuertas – Símbolos y Tablas de Verdad

  26. Compuertas Elementales

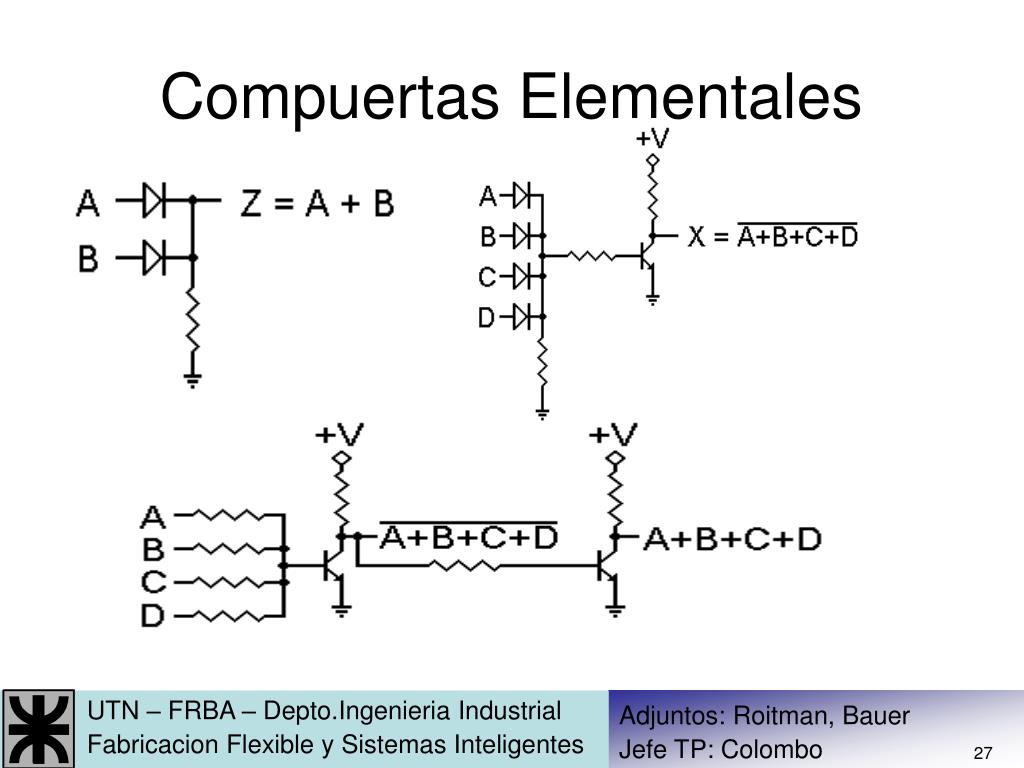

  27. Compuertas Elementales

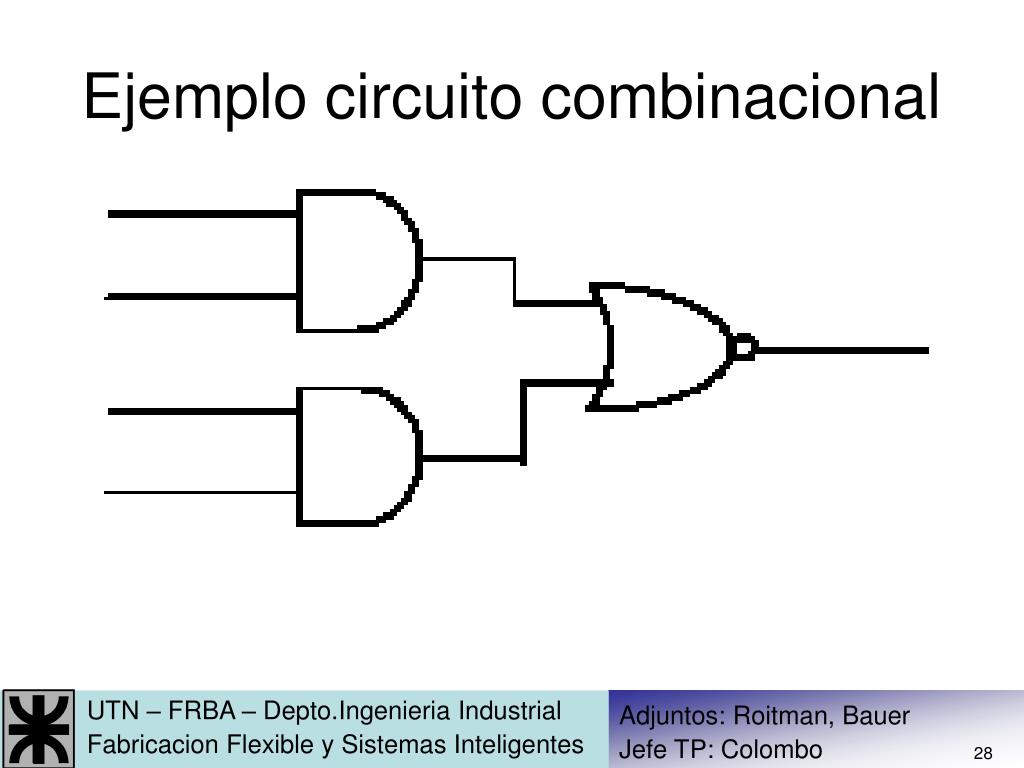

  28. Ejemplo circuito combinacional

  29. Reles

  30. Sensores Discretos • Nos referiremos a los DISCRETOS, que detectan situaciones del tipo “SI/NO”. • Los más comunes son de tipo MECANICO, de PROXIMIDAD, MAGNETICOS y OPTICOS. • Hay de otros tipos.

  31. Fin de Carrera

  32. Sensores de Proximidad

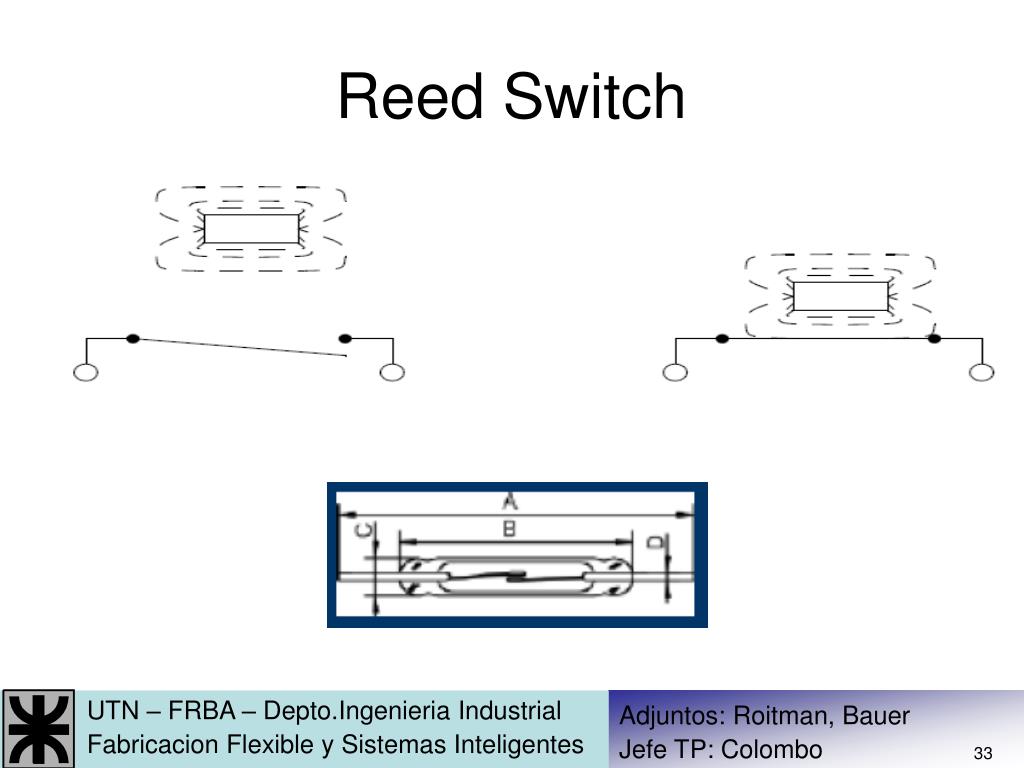

  33. Reed Switch

  34. Sensores Opticos
