  1. Android 개발환경 설정 및Android View 소개 인공지능연구실

  2. 안드로이드 개요 • 안드로이드 • 휴대전화와 모바일 디바이스를 위한 운영체제, 미들웨어 그리고 핵심 애플리케이션을 포함한 소프트웨어 스택 • 안드로이드 역사 • 2005.07 : 안드로이드 사를 구글에서 인수 • 2007.11.05 • 하드웨어, 소프트웨어, 통신 회사가 모여 만든 OHA(Open Handset Alliance) 결성 • OHA에서 모바일 기기용 공개 표준 개발 • 2007.11.12 : 휴대전화용 안드로이드 플랫폼 발표 (무료로 공개) • 안드로이드SDK, 동작 샘플, 안드로이드 시스템 구조, 안드로이드 내장 SW 개발 구조 공개 • 2008.09 : Android SDK 1.0 발표 • 2008.10.21 : 안드로이드를오픈소스(아파치 라이선스)로 공개 • 2008.10.22 : 미국 T-Mobile에서 최초의 Android 폰인G1 출시 • 2008.10.22 : Android Market 정식 오픈

  3. 안드로이드 개요 (cont.) • 안드로이드 역사 • Android 2.1(Eclair) • 2010.01 • (홈스크린, 음성인식, 멀티터치) • Android 1.5(Cupcake) • 2009.04 • (한글 지원) • Android 1.6(Donut) • 2009.09 • (UI 지원 강화) Android 1.0, 1.1 2009.02 • Android 4.0(Ice cream Sandwich) • 2011.12 • (Face Unlock, People, 안드로이드 빔) • Android 3.0(Honeycomb) • 2011.02 • (태블릿 정식 지원) • Android 2.3(Gingerbread) • 2010.12 • (mVoIP, NFC) • Android 2.2(Froyo) • 2010.05 • (성능향상, 테더링)

  4. 안드로이드 개요 (cont.) • 안드로이드 디바이스, 에뮬레이터

  5. 안드로이드 개요 (cont.) • OHA – Open Handset Alliance • OHA : 개방형 휴대전화 연합 • 휴대전화 제조, 서비스, 칩 제조 등 전세계 65개 업체가 가입(2009년 말) • 휴대폰 제조 업체 : 삼성전자, LG전자, 모토롤라, HTC • 이동통신 업체 : 스프린트, T-모바일, NTT 도코모, KDDI • 칩 제조 업체 : 퀄컴, 브로드컴, 인텔, 텍사스인스트루먼트 • 가입 업체들

  6. 안드로이드특징 • 특징 • 애플리케이션 프레임워크 • 컴포넌트의 재사용과 대체(replacement)를 가능하게 함. • 달빅(Dalvik) 가상머신 • 모바일디바이스에 최적화됨. (JIT : Just In Time Compiler 추가) • 통합(Integrated) 브라우저 • 오픈 소스 Webkit엔진 기반임. (V8 Javascript Engine 추가) • 최적화된 그래픽 • 구글이만든 2D 그래픽 라이브러리를 사용함. (SGL : Skia Graphic Library) • OpenGL ES 1.0 스펙에 기반한 3D 그래픽을 사용함 (하드웨어 가속은 선택사항임) • SQLite • 정형화된 데이터 저장공간을 위한 것임.

  7. 안드로이드특징 (cont.) • 특징 • 미디어 지원 • 일반적인 오디오, 비디오, 그리고 정지(still) 이미지 포맷들을 지원 • MPEG4, H.264, MP3, AAC, AMR, JPG, PNG, GIF • GSM Telephony (하드웨어 의존적) -> CDMA Telephony 추가 • 블루투스, 3G, WiFi (하드웨어 의존적) • 카메라, GPS, 나침반, 그리고 가속도계 (하드웨어 의존적) • 풍부한 개발 환경 • 디바이스 에뮬레이터, 디버깅 도구, 메모리 및 성능 프로파일링 그리고 Eclipse IDE를 위한 Plug-in 포함함

  8. 안드로이드구조 • 구조도

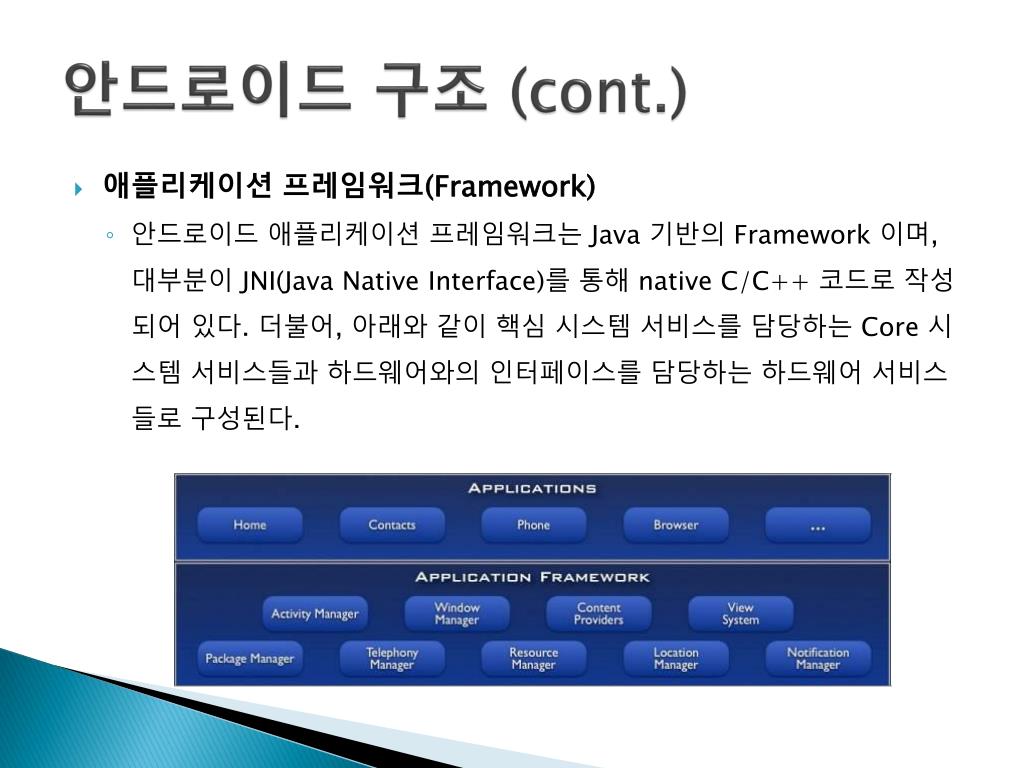

  9. 안드로이드구조 (cont.) • 애플리케이션 프레임워크(Framework) • 안드로이드애플리케이션 프레임워크는 Java 기반의 Framework 이며, 대부분이 JNI(Java Native Interface)를통해 native C/C++ 코드로 작성되어 있다. 더불어, 아래와 같이 핵심 시스템 서비스를 담당하는 Core 시스템 서비스들과 하드웨어와의 인터페이스를 담당하는 하드웨어 서비스들로 구성된다.

  10. 안드로이드구조 (cont.) • 안드로이드 런타임(Runtime) • 안드로이드에서사용되는 Dalvik가상 머신과Core 라이브러리들로 구성. • Dalvik가상머신은안드로이드에서 자체적으로 만든 것으로 JVM(Java Virtual Machine)에걸려있는 라이선스 제약을 피해 무료로 배포하기 위해서 만들었다. • 애플리케이션의 호환성(Portability)과 실행 일관성(runtime consistency)을 제공하며, 최적화된 파일 포맷(.dex)과 Dalvik바이트 코드를 실행한다. 더불어 빌드 시점에서 Java .class / .jar파일들은 .dex파일로 변환된다. • Dalvik가상머신은임베디드 환경을 위해 디자인되어, 디바이스 별로 다양한 가상머신 프로세스들을 지원하며, 높은 수준으로 CPU에 최적화된 바이트코드 인터프리터에 기반하며, 실행 시 메모리를 매우 효율적으로 사용한다. • Core 라이브러리들은 강력하지만, 단순하고 익숙한 개발 플랫폼을 제공하는 Java 언어를 위한 Core API들을 포함하고 있다. 여기에는 Data structure, Utility, File Access, Network Access, Graphic 등이 포함되어 있다.

  11. 안드로이드구조 (cont.) • Dalvik가상 머신(Virtual Machine) • 다음과 같은 환경을 고려한 Bytecode Interpreter • Slow CPU (250-500 MHz) • RAM Usage : Low-level : 20M, High-level : 24M(system library : 10M) • Little RAM (64MB) : Available RAM : 20M • Bus speed : 100MHz • Data Cache : 16~32K • No swap space, Battery power Dalvik이란 이름은, Dalvik의 창시자인 본스타인이 자신의 조상이 살던 아이슬란드의 한 어촌의 이름을 따서 만든 것임

  12. 안드로이드구조 (cont.) • 라이브러리 (Libraries) • 안드로이드내장 라이브러리는, Bionic Libc, Function Library, Native Server, Hardware Abstraction Library로 구성된다. • Bionic 은 임베디드에서 사용을 위해 최적화하여 직접 구현된 libc이다. libc를 직접 구현한 이유다음과 같다. user-space에서 GPL을 회피하기 위한 라이센스 이유(소스공개 회피)와, 개별 프로세스마다 포함되어야 하는 영역이기 때문에 크기를 최소화하기 위한 이유와제한적 CPU 파워 하에서도 빠를 필요가 있기 때문이었다. • Function Library에는 웹 브라우저를 위한 WebKit, PacketVideo의 OpenCORE플랫폼 기반의 미디어 프레임워크, 가벼운 데이터베이스인 SQLite 가 있다. • Native Server에는 Surface Flinger와 Audio Flinger가 있다. Surface Flinger는 2D와 3D surface의 조합 및 다양한 애플리케이션에서 사용된 Surface들을 Frame buffer 디바이스로의 렌더링을 제어함으로써, 시스템 전역에 걸쳐서 surface 의 구성을 가능하게 한다. Audio Flinger는 모든 오디오 출력 디바이스를 제어하는 것으로써, 다양한 오디오 스트림을PCM 오디오 출력경로로 처리하며, 다양한 출력으로 오디오를 제공하는 역할을 담당한다 • Hardware Abstraction Library는 User space의 C/C++ 라이브러리 계층으로써, 안드로이드에서 요구되는 하드웨어 드라이버의 구현에 대한 인터페이스를 정의한다. 더불어 하드웨어 인터페이스로부터 안드로이드플랫폼의 로직을 분리하는데 사용된다.

  13. 안드로이드구조 (cont.) • 리눅스커널(Kernel) • 리눅스커널을 기반으로 하고 있으나, 안드로이드는리눅스는 아니다. • X-Window와 같은 내장 윈도우 시스템을 포함하지 않는다. • glibc를 지원하지 않는다. • 표준 리눅스 유틸리티 전체를 포함하고 있지 않는다. • 리눅스커널 버전 2.6.23, 2.6.24, 2.6.25, 2.6.27, 2.6.29, 2.6.32 를 사용해 왔다. • 안드로이드를지원하기 위해, 리눅스커널 확장을 위한 패치를 포함하고 있다. • 안드로이드에서리눅스를 사용하는 이유는 메모리 및 프로세스 관리, ‘Permission’ 기반의 보안 모델, 검증된 드라이버 모델, 공유 라이브러리 지원, 오픈 소스 기반 등의 장점 때문이다. • 안드로이드를위해 확장된 리눅스커널영역은Alarm, Ashmem, Binder, Power Management, Low Memory Killer, Kernel Debugger, Logger 이다. • 안드로이드리눅스커널 소스는 현재 아래의 URL에서 배포되고 있다. • http://git.android.com

  14. Android 개발환경 설치 • Android 개발 도구 • JDK(Java Development Kit) • Android SDK(Standard Development Kit), NDK(Native Development Kit) • Eclipse Classic 3.6 • Cygwin • Android 개발환경 설치 순서 • JDK, Android SDK, Eclipse 3.6 다운로드 • JDK, 이클립스 설치하기 • http://plusblog.tistory.com/604 • Android SDK 설치하기, ADT 플러그인 설치하기 • http://plusblog.tistory.com/605

  15. Android SDK 설치 • 해당 링크 에서 SDK 다운로드 • http://developer.android.com/sdk/index.html • 또는 borame.cs.pusan.ac.kr 에서 다운 받으셔도 됩니다.

  16. Android SDK 설치 • Next 를 눌러 진행하다 다음 그림과 같은 경로 설정이 나오면 다음과 같이 수정합니다 • Path - D:\android\android-sdk

  17. Android SDK 설치 • 설치종료 후다음과 같은 체크박스가 나오면 체크 후 Finish

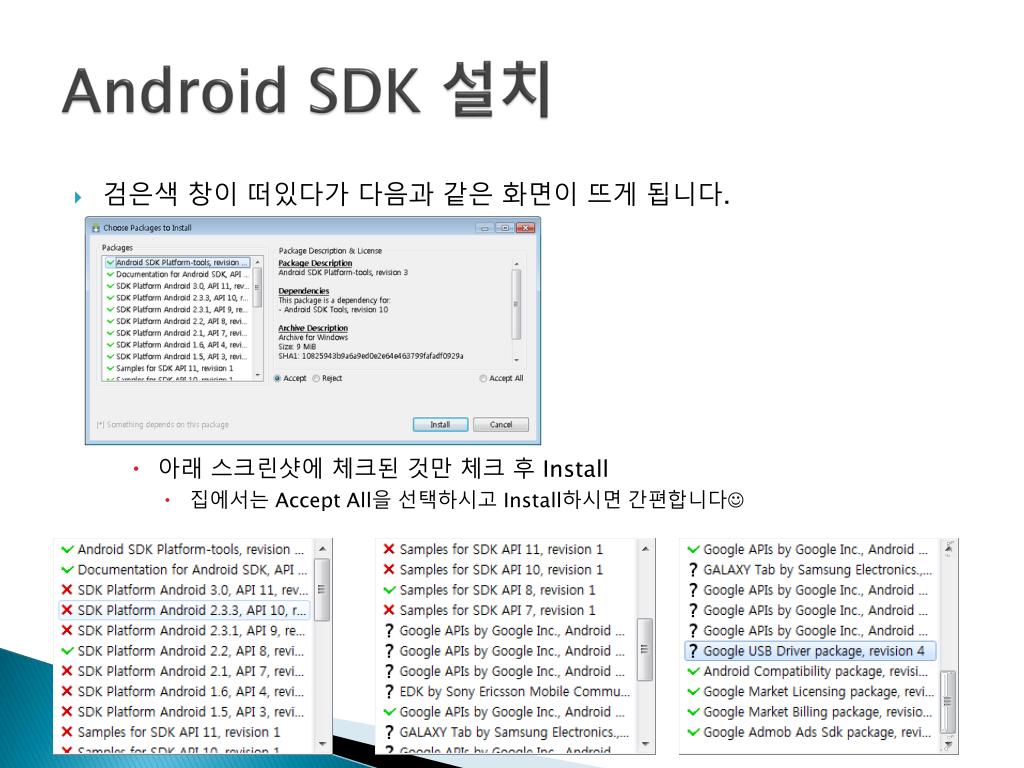

  18. Android SDK 설치 • 검은색 창이 떠있다가 다음과 같은 화면이뜨게 됩니다. • 아래 스크린샷에 체크된 것만 체크 후 Install • 집에서는 Accept All을 선택하시고 Install하시면 간편합니다

  19. Android SDK 설치 • 한참 후 다음과 같은 화면이 뜨면 Yes 를 눌러 진행합니다. Close를 눌러 설치 종료

  20. Android SDK 설치 • Android SDK 설치 완료 • 다음부턴 이클립스에서 개발 환경을 구축해 봅시다.

  21. Android 개발 환경 구축 • 이클립스에Android 개발 툴 플러그인인ADT 를 설치합니다.

  22. Android개발 환경 구축 • https://dl-ssl.google.com/android/eclipse/

  23. Android개발 환경 구축 • 경고문이 뜨게 되면 OK 로 진행합니다 • 다음 화면이 뜨면 Restart Now~!

  24. Android개발 환경 구축 • 설치가 끝났으니 경로 설정을 해줍시다

  25. Android개발 환경 구축 • Android SDK 를 설치한 경로를 찾아 확인을 눌러 줍니다.

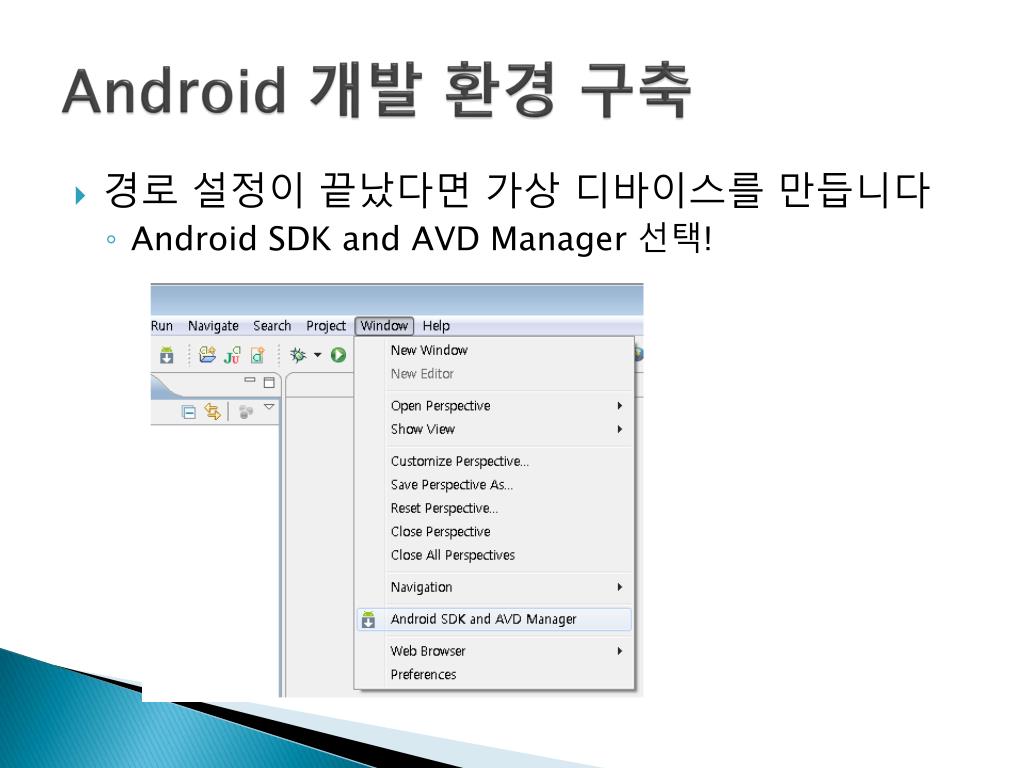

  26. Android개발 환경 구축 • 경로 설정이 끝났다면 가상 디바이스를 만듭니다 • Android SDK and AVD Manager 선택!

  27. Android 개발 환경 구축 • Virtual devices 에서 New 를 선택합니다.

  28. Android 개발 환경 구축 • 다음과 같이 이름과 버전을 선택 후 Create AVD 를 클릭하여 새 가상 디바이스를 만들어 줍니다. • Skin 의 경우 나중에 가지고 있는 스마트폰에서 구동해보려면 스마트폰의 해상도와 맞춰야 에뮬레이터에서 보이는 대로 나옵니다. • 에뮬레이터에서만 구동할 경우 Default 로 해도 무방합니다.

  29. Android 개발 환경 구축 • 이제 가상 디바이스목록에 방금 만든 가상 디바이스가 있습니다. 그 가상 디바이스를 선택한 뒤, 오른쪽의 Start 버튼을 눌러 봅니다. 다음 화면이 뜨면 Launch!

  30. Android 개발 환경 구축 • 가상 디바이스가 부팅되는 데에는 꽤 오랜 시간이 걸리므로 기다려 줍시다~! • 여기까지 오셨으면 개발 환경 구축 완료~!

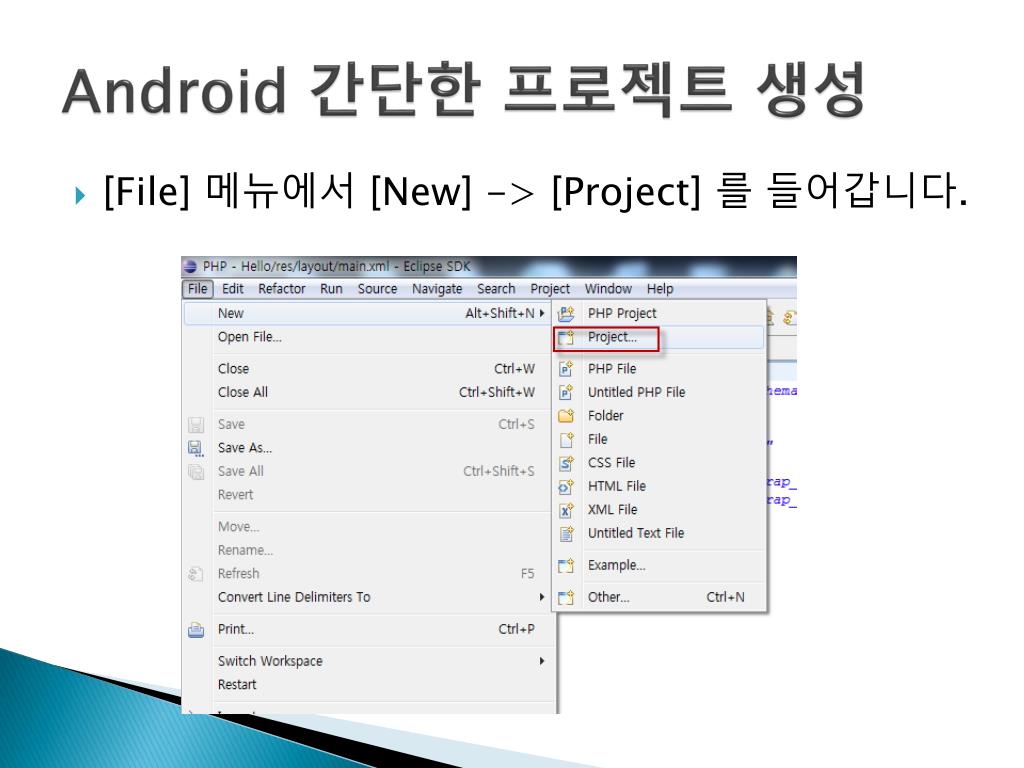

  31. Android간단한 프로젝트 생성 • [File] 메뉴에서 [New] -> [Project] 를 들어갑니다.

  32. Android간단한 프로젝트 생성 • 빨간박스! 선택 후 Next

  33. Android간단한 프로젝트 생성 • Project Name: 프로젝트 명으로 해당 프로젝트에 관련된 파일이 들어갈 디렉토리이름 • Build Target : 어떤 버전을 대상으로 만들 것인가를 선택하는 것. • Application Name : 스마트폰에설치되었을 때 나타날 어플명을결정하는 부분 • Package Name: package namespace를 지정하는 부분 • 실습할 때는 ‘example.마음대로’로하기로 합시다. • 텀 때는 알아서 하세요~ • Create Activity: main 함수가 들어갈 클래스의 이름을 지정하는 것. • Min SDK Version: Android 2.2의 API Level인 8을 입력해 줍니다.

  34. Android 간단한 프로젝트 생성 • 프로젝트 생성 완료~! • Hello.java : 실제 프로그램이 되어 지는 소스 부분입니다. • gen : 빌드 시에 자동으로 생성되는 파일들이 저장되어 있는 곳입니다. 사용자가 수정하면 안됩니다.  • Android 2.2 : 현재 개발하고 있는 플랫폼의 라이브러리들이 들어 있습니다. • assets : 오디오, 비디오 등 멀티미디어 자료들이 저장되는 부분입니다.  • res : 리소스의 약자로 이미지, 레이아웃, 문자열 등이 저장되는 부분입니다.  • drawable : 이미지 파일들이 저장됩니다. • layout : 개체들의 레이아웃을 정의하는 부분입니다. • values : 프로젝트에서 사용될 여러가지 값을 정의합니다. • AndroidManifest.xml: 프로젝트의 버전이나 이름 등에 대한 정보를 가지고 있습니다.  • default.properties: 프로젝트의 빌드타겟이 명시되어 있습니다. ( 플랫폼의 버전 등.. )

  35. Android 간단한 프로젝트 생성 • 실행하고 화면의 잠금을 해제하면 다음 화면이 뜨게 됩니다. • Default 가 Hello World, Hello! 이므로 당황하지 맙시다~!

  36. View • View 는 안드로이드의 사용자 인터페이스(UI)를 구성하는 핵심 컴포넌트로서 화면상의 사각영역을 차지하며 자신의 모양을 그리고 사용자로부터 입력을 받아들인다.

  37. View - 위젯 • 위젯: 직접적으로보이며사용자 인터페이스를 구성한다. 버튼, 텍스트 뷰, 에디트, 라디오 버튼 등을 말하며 흔히 컨트롤이라고도 부르며 View 라고도 한다. Object AnalogClock EditText AutoCompleteTextView View TextView Button CompoundButton Chronometer CheckBox DigitalClock RadioButton ToggleButton ImageView ImageButton SurfaceView GlSurfaceView VideoView SeekBar ProgressBar AbsSeekBar RatingBar

  38. View – 뷰 그룹 • 뷰 그룹 : 직접적으로 보이지 않으며 다른 뷰를 담는 컨테이너 역할을 한다. 이름 그대로 여러 개의 뷰를 유기적으로 모아 놓은 것이다. 쉽게 말해 이 부류를 레이아웃이라 칭한다. ScrollView. HorizontalScrollView Object FrameLayout TabHost. TimePicker. DatePicker View ViewAminator ViewFlipper TextSwitcher ViewGroup ImageSwitcher ViewSwitcher AbsoluteLayout WebView RelativeLayout RadioGroup. ZoomControls LinearLayout TableLayout. TableRow TabWidget AdapterView AbsListView ListView GridView AbsSpinner Spinner Gallery

  39. View - Text View • Text View ? • 이름 그대로 화면에 텍스트를 출력하는 위젯. • 사용자의 입력을 받아들이지는 않는다. • 주 사용 속성

  40. View – TextView예제

  41. 금주의 실습 • 간단하게 Text 로 학번과 이름을 출력해 봅시다. • 제약 조건 • TextView를 2개 사용하여 학번과 이름을 각각 출력함. • 각각의 TextView색깔과 형태를다르게 표현하도록 함.
