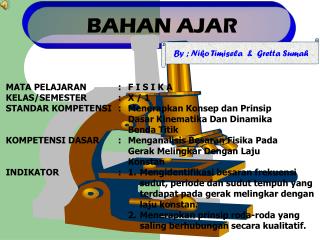

  1. BAHAN AJAR By ; Niko Timisela & Gretta Sumah MATA PELAJARAN : F I S I K A KELAS/SEMESTER : X / 1 STANDAR KOMPETENSI : Menerapkan Konsep dan Prinsip Dasar Kinematika Dan Dinamika Benda Titik KOMPETENSI DASAR : Menganalisis Besaran Fisika Pada Gerak Melingkar Dengan Laju Konstan INDIKATOR : 1. Mengidentifikasi besaran frekuensi sudut, periode dan sudut tempuh yang terdapat pada gerak melingkar dengan laju konstan. 2. Menerapkan prinsip roda-roda yang saling berhubungan secara kualitatif.

  2. GERAK MELINGKAR A. PENGERTIAN DAN BESARAN DALAM GERAK MELINGKAR B. GERAK MELINGKAR BERATURAN (GMB) C. PERCEPATAN DAN GAYA SENTRIPETAL D. HUBUNGAN RODA - RODA MGMP FISIKA-KOTA AMBON-2007

  3. A. PENGERTIAN GERAK MELINGKAR Gerak melingkar adalah gerak benda pada lintasan yang berbentuk lingkaran. Contoh : 1. Bulan mengitari bumi 2. Roda ban mobil / motor 3. Planet mengitari matahari BACK MGMP FISIKA-KOTA AMBON-2007

  4. BESARAN – BESARAN DALAM GERAK MELINGKAR 1. PERPINDAHAN SUDUT Adalah perbandingan antara jarak linier x dan jari – jari R. Persamaannya yaitu : BACK MGMP FISIKA-KOTA AMBON-2007

  5. 2. KECEPATAN SUDUT 3. PERCEPATAN SUDUT Adalah perubahan lintasan sudut tiap satuan waktu Persamaannya yaitu : Adalah perubahan kecepatan sudut tiap satuan waktu MGMP FISIKA-KOTA AMBON-2007

  6. B. GERAK MELINGKAR BERATURAN (GMB) Gerak melingkar beraturan adalah gerak suatu benda pada lintasan berbentuk lingkaran dengan kecepatan konstan BACK MGMP FISIKA-KOTA AMBON-2007

  7. BESARAN DALAM GERAK MELINGKAR BERATURAN (GMB) BESARAN DALAM GERAK MELINGKAR BERATURAN 1.Periode (T) : Selang waktu yang dibutuhkan benda untuk dapat melakukan satu putaran penuh 2. Frekuensi (f) : Banyaknya putaran yang ditempuh benda dalam waktu satu second Hubungan Periode (T) dan Frekuensi (f) : BACK MGMP FISIKA-KOTA AMBON-2007

  8. V1 R θ Gambar. Kelajuan Linier 2 0 V2 3.Kelajuan Linier (V) Adalah jarak yang ditempuh benda pada lintasan berbentuk lingkaran dibagi dengan waktu tempuh. Dengan persamaannya, yaitu : BACK MGMP FISIKA-KOTA AMBON-2007

  9. Kecepatan Angular/Sudut (ω) adalah perbandingan antara sudut satu lingkaran dengan periode.Persamaannya yaitu : Hubungan antara kelajuan linier dan kecepatan sudut, yaitu : BACK MGMP FISIKA-KOTA AMBON-2007

  10. C. PERCEPATAN SENTRIPETAL Adalah percepatan yang dialami benda yang bergerak melingkar dan arah percepatan selalu menuju ke pusat lingkaran Persamaan percepatan sentripetal : BACK MGMP FISIKA-KOTA AMBON-2007

  11. Vp Q P asp asp VQ Gambar. Percepatan Sentripetal Arah percepatan sentripetal selalu tegak lurus terhadap kecepatan liniernya seperti ditunjukan pada gambar berikut : BACK MGMP FISIKA-KOTA AMBON-2007

  12. Gaya Sentripetal Adalah resultan semua gaya dan komponen gaya pada arah radial Arah dari gaya yang menuju pusat lingkaran adalah positif dan arah yang menjauh pusat lingkaran adalah negatif BACK MGMP FISIKA-KOTA AMBON-2007

  13. Bila digunakan hukum II Newton maka besar gaya sentripetal dirumuskan sebagai berikut : BACK MGMP FISIKA-KOTA AMBON-2007

  14. D. HUBUNGAN RODA-RODA 1.Kecepatan pada Roda-roda sepusat BACK MGMP FISIKA-KOTA AMBON-2007

  15. 2. Kecepatan pada Roda-roda Bersinggungan BACK MGMP FISIKA-KOTA AMBON-2007

  16. Kecepatan pada Roda-rodayang dihubungkan dengan tali, sabuk atau rantai BACK MGMP FISIKA-KOTA AMBON-2007

  17. ALAT EVALUASI 1. Setiap benda yang bergerak secara beraturan dalam suatu lintasan berbentuk lingkaran adalah memiliki ... a. Vektor kecepatannya konstan b. Vektor percepatannya konstan c. Gaya radialnya konstan d. Momentum liniernya konstan e. Semua jawaban salah MGMP FISIKA-KOTA AMBON-2007

  18. 2.Sebuah benda melakukan gerak melingkar beraturan dengan melakukan 90 putaran tiap 2 menit. Bila jari-jari putaran 1 m, maka kecepatan linier benda tersebut adalah … MGMP FISIKA-KOTA AMBON-2007

  19. Sebuah kipas angin elektrik berjari-jari 20 cm berputar dengan frekuensi 8 Hz. Maka kecepatan sudutnya adalah … • a.8πrad/s d. 80 πrad/s • b. 16 πrad/s e. 160 πrad/s • c. 40 πrad/s • 4.Roda berputar dengan kecepatan sudut ω = 2t + t2 rad/s. Jika t = 0 s dan t = 1 s, maka percepatan sudut roda tersebut adalah … • a. 4 rad/s2 d. 10 rad/s2 • b. 6 rad/s2 e. 12 rad/s2 • c. 8 rad/s2 MGMP FISIKA-KOTA AMBON-2007

  20. Sebuah dinamo yang diameter penampangnya 20 mm berputar pada 150 rpm. Besar periode dan frekuensi dari dinamo tersebut adalah … • a. 2,5 Hz dan 0,4 s b. 3 Hz dan 0,5 sc. 4, 5 Hz dan 2 s • d. 5 Hz dan 2,5 s • e. 5 Hz dan 3 s MGMP FISIKA-KOTA AMBON-2007

  21. 10 cm 50 cm A B Sebuah motor listrik memutar roda A dengan jari-jari 10 cm. Roda ini dihubungkan dengan tali karet pada roda lain dengan jari-jari 50 cm seperti pada gambar. Jika motor memberikan kecepatan sudut 200 rad/s pada roda A. Maka besar kecepatan sudut roda B adalah … rad/s • 4 • 5,6 • 20 • 40 • 56 MGMP FISIKA-KOTA AMBON-2007

  22. SELESAI !!!!!! "GOD BLESS YOU" Thank You
