  1. Spinel Yapılar

  2. İyonik Katılar

  3. Spinell-YapıAB2X4tipi AB2O4Tipi Oksitler O2-4 = 8 negatif değerlik Katyonların 8 negatif değerlik kazanır: 1. A2+ + 2B3+ 2. A4+ + 2B2+ 3. A6+ + 2B+ (2,3)-Spinel (4,2)-Spinel (6,1)-Spinel

  4. AB2X4 Tipi Spinel yapıları +2 +3 +2 +3 +6 +1 NormalSpinel: A(BB)O4 Zn(Al2)O4 Mg(Cr2)O4 W(Na2)O4 +2 +2 +4 +3 +2+3 Ters Spinel: B(AB)O4 Mg(MgTi)O4 Fe(NiFe)O4

  5. Spinel (MgAl2O4) = O 2-

  6. Spinell (MgAl2O4) = O 2- = Al 3+

  7. Spinell (MgAl2O4) = O 2- = Al 3+

  8. Spinell (MgAl2O4) = O 2- = Al 3+

  9. Spinell (MgAl2O4) = O 2- = Mg 2+ = Al 3+

  10. Spinell (MgAl2O4) = O 2- = Mg 2+ = Al 3+

  11. İYONİK KRİSTALLER • İyonik kristallerin yapılarının açıklanmasında sıkı istiflenme düzeninden yararlanılır. • Sıkı istiflenmede tanecikler (küreler) aralarında en az boşluk bırakacak şekilde düzenlenir. • Küreler arasında iki tür boşluk vardır: Birincisi, altı küre arasında kalan oktahedral boşluk (düzgün sekiz yüzlü) ve diğeri ise tetrahedral boşluktur. • Sıkı istiflenmede küre sayısı oktahedral boşluk sayısına eşittir. • Kürelerin sayısının iki katı kadar da tetrahedral boşluk vardır. • Yapı tayininde: bütün kristalin büyük iyon, yani anyon tarafından kurulduğu, küreler arası boşlukların ise katyonlar tarafından doldurulduğu kabul edilir. • NaCl örneğinde olduğu gibi kristal büyük iyon olan Cl tarafından oluşur ve oktahedral boşluklara Na iyonları girer; böylece her Na çevresinde altı Cl anyonu ve her bir Cl anyonu etrafında da altı Na katyonu bulunur. • Bir atom veya iyonu çevreleyen diğer atom veya iyon sayısına koordinasyon sayısı (KS) denir. NaCl kristalinde her iki iyonun KS 6 dır.

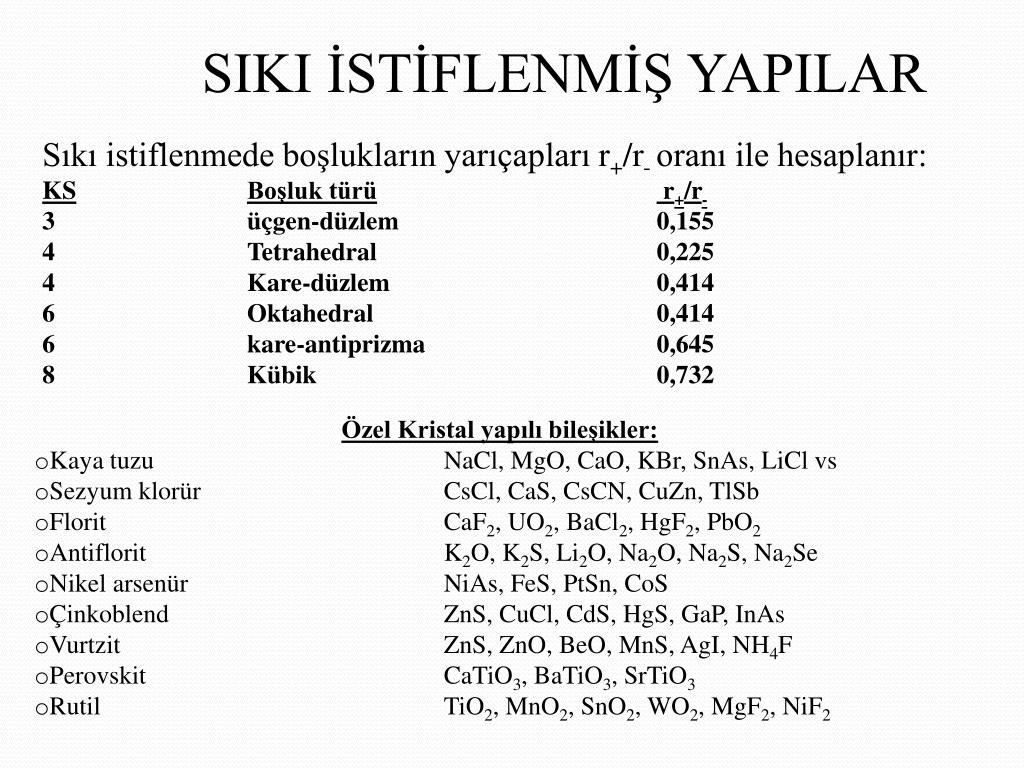

  12. SIKI İSTİFLENMİŞ YAPILAR Sıkı istiflenmede boşlukların yarıçapları r+/r- oranı ile hesaplanır: KSBoşluk türü r+/r- 3 üçgen-düzlem 0,155 4 Tetrahedral 0,225 4 Kare-düzlem 0,414 6 Oktahedral 0,414 6 kare-antiprizma 0,645 8 Kübik 0,732 • Özel Kristal yapılı bileşikler: • Kaya tuzu NaCl, MgO, CaO, KBr, SnAs, LiCl vs • Sezyum klorür CsCl, CaS, CsCN, CuZn, TlSb • Florit CaF2, UO2, BaCl2, HgF2, PbO2 • Antiflorit K2O, K2S, Li2O, Na2O, Na2S, Na2Se • Nikel arsenür NiAs, FeS, PtSn, CoS • Çinkoblend ZnS, CuCl, CdS, HgS, GaP, InAs • Vurtzit ZnS, ZnO, BeO, MnS, AgI, NH4F • Perovskit CaTiO3, BaTiO3, SrTiO3 • Rutil TiO2, MnO2, SnO2, WO2, MgF2, NiF2

  13. Florit (CaF2) • Ca2+ iyonlarının oluşturduğu yüzey merkezli kübik yapıda (ymk veya bcc) bütün tetrahedral boşluklar F- iyonları tarafından doldurulur. • F- için KS = 4 • Ca2+ için KS = 8 • Bir birim hücrede 4 tane Ca2+ ve 8 tane F- anyonu vardır. • Kübik sıkı istiflenmede (ccp) tetrahedral boşlukların sayısı, örgüyü oluşturan kürelerin sayısının 2 katı olacağından florit yapısında bir birim hücredeki sekiz tetrahedral boşluk sekiz F- anyonu tarafından doldurulur. • Antiflorit yapısında katyonlarla anyonlar yerdeğiştirmiş durumdadır. = Ca 2+ = F -

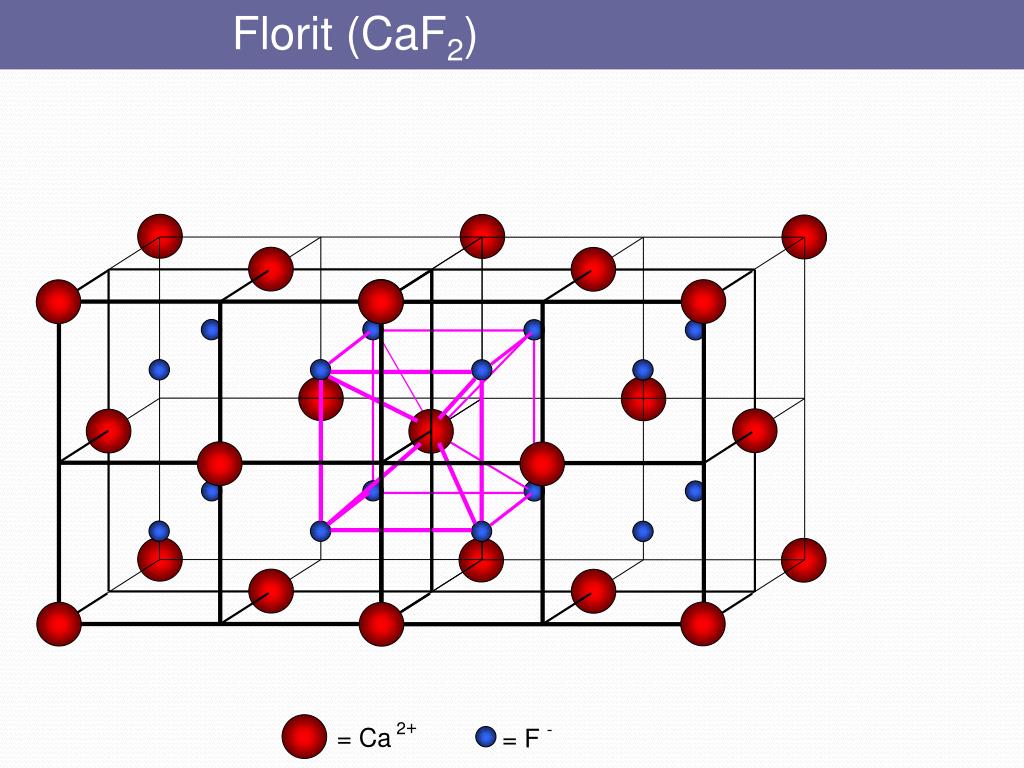

  14. Florit (CaF2) = Ca 2+ = F -

  15. Kristobalit (SiO2) Silikanın 3 tane polymorfu vardır: kuartz, kristobalit ve tridimit. Si atomları 4 O atomuna bağlanmıştır ve tetrahedronun köşelerinde bulunurlar. = Si

  16. Kristobalit (SiO2) = Si = O

  17. Sodyum klorür KAYA TUZU • Cl anyonları yüzey merkezli kübik örgüyü (ymk veya fcc) oluşturur. • Örgüde oktagedral boşlukların tamamı Na katyonları tarafından doldurulur. = Cl -

  18. Sodyum klorür • Yüzey merkezlerindeki anyonlar 2 küp tarafından, köşelerdeki anyonlar 8 küp tarafından ve kenar merkezlerindeki katyonlar 4 küp tarafından paylaşılır. • Buna göre, bir birim hücrede, biri kübün köşelerinden üçü yüzey merkezlerinden olmak üzere 4 Cl- anyonu ve biri hacim merkezinden üçü kenar merkezlerinden olmak üzere 4 Na+ katyonu vardır. • Ccp de küre sayısı kadar oktahedral boşluk oldğundan birim hücredeki 4 oktahedral boşluk 4 Na+ katyonu tarafından doldurulur. • Bu yapı (6, 6) koordinasyon sayılıdır. = Cl - = Na+

  19. Sodyum klorür Çok sayıda tek değerlikli metal halojenür ve iki değerlikli metal oksitte bu yapıya sahiptir. = Cl - = Na+

  20. Sodyum klorür Yüzeyde 1 iyon 2 hücre tarafından paylaşışır ve hücreye katkısı ½ dir. Kenardaki 1 iyon 4 hücre tarafından paylaşılır, katkısı ¼ dür. Köşedeki ise 8 hücre tarafından paylaşılır ve katkısı 1/8 dir. = Cl - = Na+

  21. Perowskit (CaTiO3) ABX3A +2 değerlikli ve B ise +4 değerlikli meta-l katyonlarıdır. = Ca 2+ = Ti 4+ = O 2-

  22. Perowskit (CaTiO3) Ca2+ katyonları kübün cisim merkezinde, Ti4+ katyonları kübün köşelerinde ve O2- anyonları da kübün kenar merkezlerindedir. Ca2+ iyonları 12 tane O2- ile ve Ti4+ katyonları ise 6 tane O2- anyonu ile çevrilidir. Bu yapı, piezoelektrik, ferroelektrik ve yüksek sıcaklıkta süper iletkenlik gösteren maddeler ile ilgilidir. = Ca 2+ = Ti 4+ = O 2-

  23. Perowskit (CaTiO3) = Ca 2+ = Ti 4+ = O 2-

  24. Rutil (TiO2) Oksit anyonları hekzagonal sıkı istiflenmiş örgüyü oluşturur. Katyonlar ise oktahedral boşluğun ancak yarısını doldurur. = O 2- = Ti 4+

  25. Rutil (TiO2) Her bir Ti atomu 6 tane O atomu ile ve her bir O atomu ise 3 tane Ti atomu ile çevrilidir. Rutil yapısı (6, 3) koordinasyonludur. = O 2- = Ti 4+

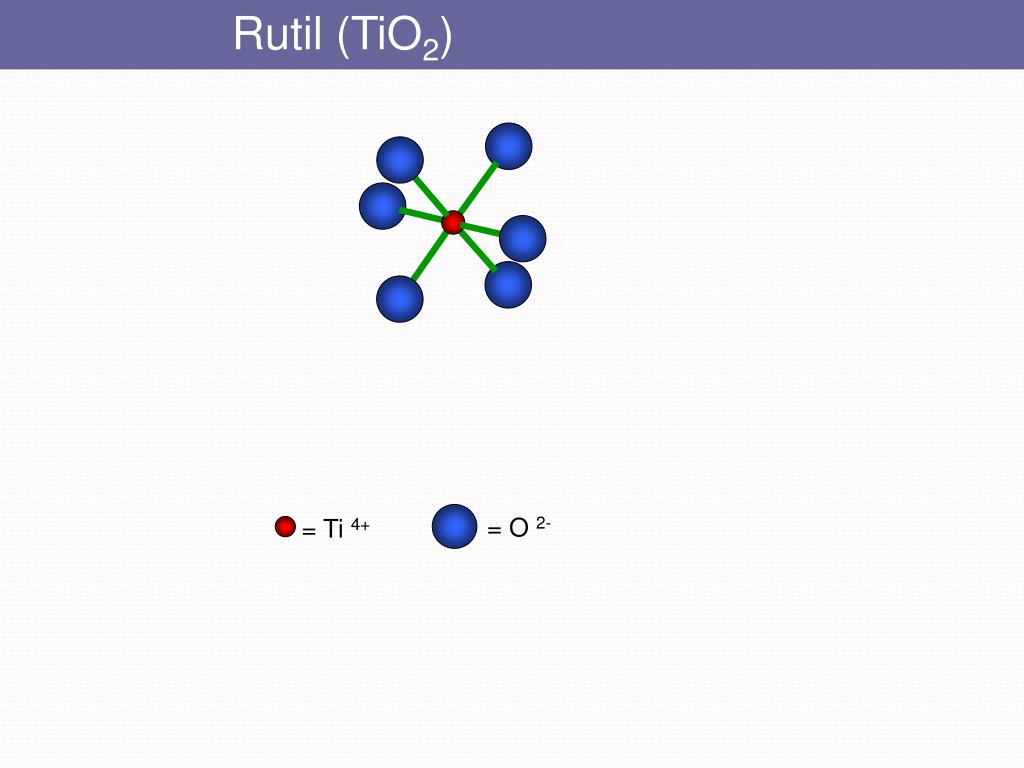

  26. Rutil (TiO2) = O 2- = Ti 4+

  27. Çinkoblend ZnS formülünde 2 yapı vardır: çinkoblend ve vurtzit. Çinkoblend yapısında S2- iyonları fcc örgüyü oluşturur, Zn2+ tetrahedral boşlukların yarısını doldurur. = S 2-

  28. Çinkoblend = S 2-

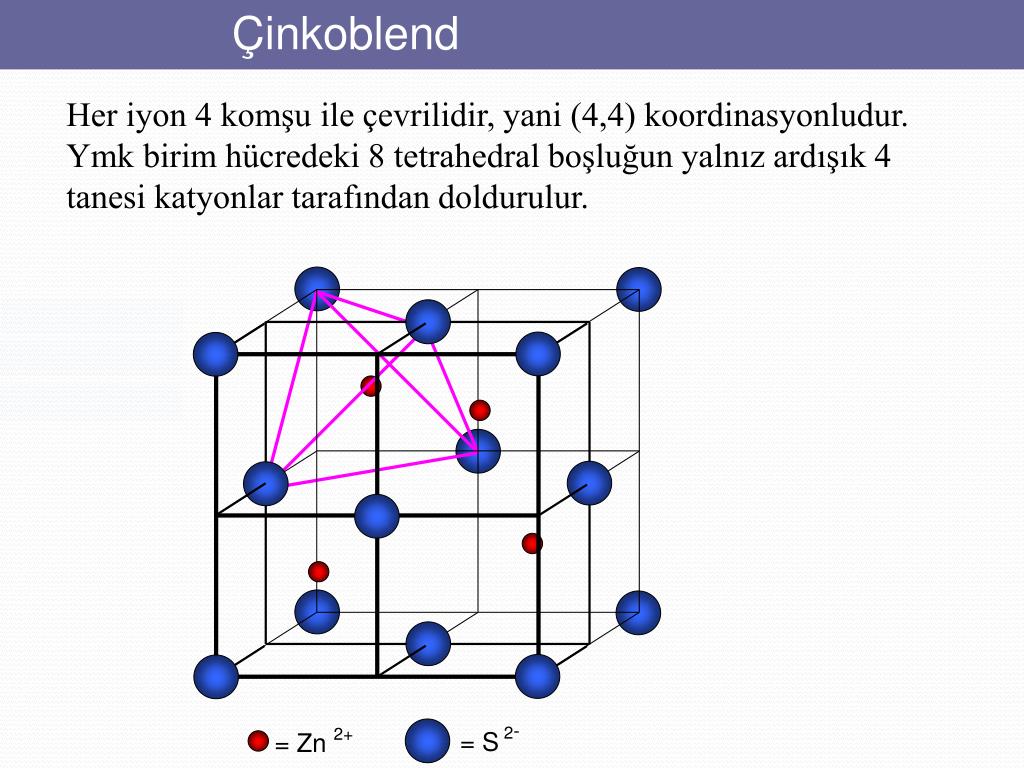

  29. Çinkoblend Her iyon 4 komşu ile çevrilidir, yani (4,4) koordinasyonludur. Ymk birim hücredeki 8 tetrahedral boşluğun yalnız ardışık 4 tanesi katyonlar tarafından doldurulur. = S 2- = Zn 2+

  30. Çinkoblend = S 2- = Zn 2+
