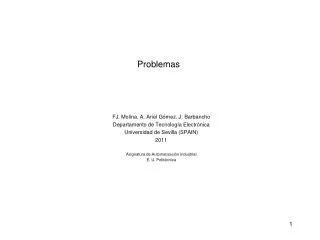

Problemas. FJ. Molina. A. Ariel Gómez. J. Barbancho Departamento de Tecnología Electrónica Universidad de Sevilla (SPAIN) 2011 Asignatura de Automatización Industrial E. U. Politécnica. Problema 6.4.

rhoda
Download Presentation

Problemas

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. Problemas FJ. Molina. A. Ariel Gómez. J. Barbancho Departamento de Tecnología Electrónica Universidad de Sevilla (SPAIN) 2011 Asignatura de Automatización Industrial E. U. Politécnica

  2. Problema 6.4 • Utilizando cintas transportadoras, tal y como se ilustra en la figura, se desea elevar arena desde un área de descarga de camiones hasta un silo. El comienzo del transporte se dará a través de una orden manual del operador. La parada, también por señalización manual, deberá garantizar que la arena no se acumule en las cintas, y que no queden restos al finalizar. Para ello, se aconseja secuenciar las cintas en tramos de 15 segundos. • Diseñe una unidad de programa para el modo de producción descrito sin tener en cuenta posibles fallos térmicos en los motores de las cintas. • Modifique el SFC anterior para incluir la acción de una parada de emergencia y los térmicos de los motores. • Defina la consola de operación incluyendo un modo manual. • Desarrolle una unidad de programa para el control manual. • Partiendo del resultado del apartado A, diseñe la estructura del programa principal para el gestionar la ejecución manual-automático teniendo en cuenta que sólo se permite pasar a manual en estados estables del modo automático (parada y carga continua). • Siguiendo técnicas de programación estructurada con FBs, desarrolle las unidades de programa de la estructura anterior. Modifique, si cree necesario, los desarrollados en apartados anteriores, de modo que se ejecuten correctamente en la nueva estructura. • Repita el ejercicio empleando técnicas de jerarquía estructurada con SFCs

  3. Problema 6.4 • 1) Diseñe una unidad de programa para el modo de producción descrito sin tener en cuenta posibles fallos térmicos en los motores de las cintas.

  4. Problema 6.3 NO FUNCIONA. En caso de parada o fallo de alimentación

  5. Problema 6.3 5

  6. Problema 6.4 • 2) Modifique el SFC anterior para incluir la acción de una parada de emergencia y los térmicos de los motores. 6

  7. Problema 6.4 • 2) Modifique el SFC anterior para incluir la acción de una parada de emergencia y los térmicos de los motores. 7 * No hay Rearme y tras la reparación continúa por punto que se abandonó.

  8. Problema 6.4 • 2) Modifique el SFC anterior para incluir la acción de una parada de emergencia y los térmicos de los motores. 8 * Alternativa: No hay Rearme y tras la reparación comienza desde el principio

  9. Problema 6.4 • 3) Defina la consola de operación incluyendo un modo manual. 9

  10. Problema 6.4 Estructuración ? • 4) Desarrolle una unidad de programa para el control manual. FC ó FB? 10

  11. Problema 6.4 • 4) Desarrolle una unidad de programa para el control manual. 11

  12. Problema 6.4 • 5) Partiendo del resultado del apartado A, diseñe la estructura del programa principal para el gestionar la ejecución manual-automático teniendo en cuenta que sólo se permite pasar a manual en estados estables del modo automático (parada y carga continua). • 6) Siguiendo técnicas de programación estructurada con FBs, desarrolle las unidades de programa de la estructura anterior. Modifique, si cree necesario, los desarrollados en apartados anteriores, de modo que se ejecuten correctamente en la nueva estructura. 12

  13. 5/6. Arquitectura Software: Estructurada mediante señales de control de ejecución No hace falta (señales de control de ejecución) Control de ejecución Señales de coordinación: Para la gestión del cambio de modos AUTO/MAN 13

  14. 5/6. Arquitectura Software: Estructurada mediante señales de control de ejecución 14

  15. 5/6. Arquitectura Software: Bloque del modo automático Deben incluirse las señales de coordinación Si no existe, INIT_SQ debe programarse para reiniciar el Software y tras él, el proceso 15

  16. 5/6. Arquitectura Software: POU de control de un motor 16

  17. 5/6. Arquitectura Software: POU de gestión del HMI/Modo funcional Deben incluirse las señales de coordinación 17

  18. Problema 6.4 • 7) Repita el ejercicio empleando técnicas de jerarquía estructurada con SFCs 18

  19. 7) Repita el ejercicio empleando técnicas de jerarquía estructurada con SFCs. PROGRAMA PRINCIPAL Los POU de control de MODO y MANUAL permacecen sin cambios 19

  20. 7) Repita el ejercicio empleando técnicas de jerarquía estructurada con SFCs. PROGRAMA PRINCIPAL Necesarios para los modos AUTO y MAN 20

  21. 7) Jerarquía estructurada con SFCs: POU de control de modo Entradas del POU de MODO -> Entradas POU AUTO Salidas del POU de MODO -> Salidas POU AUTO Variables de coordinación POU de MODO -> de coordinación del POU AUTO 21
