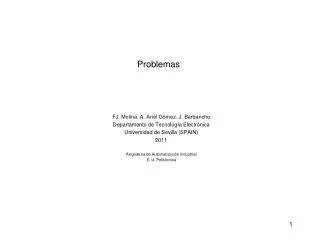

Problemas. FJ. Molina. A. Ariel Gómez. J. Barbancho Departamento de Tecnología Electrónica Universidad de Sevilla (SPAIN) 2011 Asignatura de Automatización Industrial E. U. Politécnica. Problema 6.3. Para ensayar el comportamiento en planta de un bloque funcional que contiene

duane
Download Presentation

Problemas

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. Problemas FJ. Molina. A. Ariel Gómez. J. Barbancho Departamento de Tecnología Electrónica Universidad de Sevilla (SPAIN) 2011 Asignatura de Automatización Industrial E. U. Politécnica

  2. Problema 6.3 • Para ensayar el comportamiento en planta de un bloque funcional que contiene • el SFC de la figura, se ha decidido incluirle un modo de TEST que permita • validar etapa a etapa todas las evoluciones sin inhibir sus acciones. • Modifique el programa utilizando la interfase que se indica. Suponga que en cualquier momento puede restaurarse el modo de evolución normal. • Incluya una se al de interlock para todas las salidas. • Para el caso 2, conteste si se están inhibiendo o no las acciones de las etapas. • Introduzca una señal de avance forzado

  3. Problema 6.3 • 1) Modifique el programa utilizando la interfase que se indica. Suponga que en cualquier momento puede restaurarse el modo de evolución normal.

  4. Problema 6.3 • Avance validado

  5. Problema 6.3 • 2) Incluya una señal de interlock para todas las salidas. • INTERLOCK: Significado de la señal: • 1 – No se inhiben salidas • 0 – Se inhiben salidas 5

  6. Problema 6.3 • 2) Incluya una señal de interlock para todas las salidas. • INTERLOCK: Significado de la señal: • 1 – No se inhiben salidas • 0 – Se inhiben salidas IMPORTANTE: Debe colocarse en las operaciones permanentes de salida 6

  7. Problema 6.3 • 3) Para el caso 2, conteste si se están inhibiendo o no las acciones de las etapas. 7
