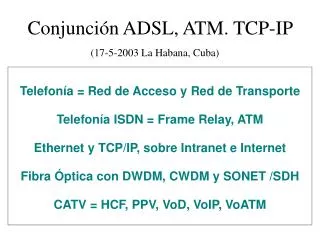

  1. Conjunción ADSL, ATM. TCP-IP (17-5-2003 La Habana, Cuba) Telefonía = Red de Acceso y Red de Transporte Telefonía ISDN = Frame Relay, ATM Ethernet y TCP/IP, sobre Intranet e Internet Fibra Óptica con DWDM, CWDM y SONET /SDH CATV = HCF, PPV, VoD, VoIP, VoATM

  2. Enlace internacional Centro terciario Centrosecundario Centroprimario Enlaces urbanos Enlaces interurbanos Centroscolectores Red Telefónica Jerárquica

  3. par trenzado par trenzado fibra óptica módem módem central central línea troncal línea de acceso línea de acceso Red Telefónica – Datos

  4. Jerarquía Internet, TCP-IP NAP ISP Nacionales ISP Regionales ISP Locales C S C C S C C S C S C S S C S C S C

  5. Amplificador distribuidor red distribuidoras coaxial red distribuidoras coaxial Centro de distribución Nodo óptico Cabecera red alimentadoras de fibra óptica red distribuidoras coaxial Red CATV – VoIP - VoATM

  6. Aparece xDSL • HDSL, línea de abonado digital de alta velocidad • SDSL, línea de abonado digital simétrico de par único, • ADSL, línea de abonado digital asimétrica, • RADSL, línea de abonado digital de velocidad adaptable, • CDSL, línea de abonado digital del consumidor, • MDSL, línea de abonado digital de velocidad media, • IDSL, línea de abonado digital de RDSI, • VDSL, línea de abonado digital de muy alta velocidad.

  7. xDSL: ADSL y VDSL Digitalización de la red y la ADSL Esquema ADSL Distinción de xDSL y la ISDN Proceso de encapsulado Componentes de red ADSL Instalaciones internas para ADSL

  8. Tipo Velocidad digital Longitud IDSL 144 Kb/s 5.5 Km MDSL 272 Kb/s 6.7 Km SDSL 768 Kb/s 3 Km HDSL 1.544 Kb/s ó 2.048 Mb/s 3.6 Km CDSL 1 Mb/s (desc) 16 á 128 Kb/s (asc) 4 Km RADSL 1.5 á 8 Mb/s (desc) 16 á 640 Kb/s (asc) 5 Km ADSL 1.5 á 8 Mb/s (desc) 16 á 640 Kb/s (asc) 5.4 Km VDSL 13 á 55 Mb/s (desc) 1.5 á 55 Mb/s (asc) 300 m (Cu) 1300 m (FO) Cualidades xDSL

  9. Esquema de acceso ADSL

  10. Red Troncal E3 DSLAM 1 E3 E3 DSLAM 2 DSLAM 4 E3 DSLAM 3 Conexiones DSLAM

  11. SDH BBIP ATM CPE BAS DSLAM Red Troncal

  12. PPPoE L2TP PVC L2TP IP Router BAS Router LNS DSLAM CPE IP ATM PC con PPPoE Modo Bridge Agregador AAA AAA Agregador BAS

  13. Red Jerárquica Troncal

  14. Tecnología ADSL para el acceso al abonado

  15. OC Red de transporte de telefonía Telefonía analógica Canales virtuales múltiples ATM Red ATM Splitter Splitter DSLAM Ethernet DSLAM video sin conectividad punto a punto ATM Nodo ATM Cross-Connect ISP Punto de acceso corporativo ATU-R Esquema de tunelado ADSL

  16. canal de canales ascendentes canales descendentes Nivel 0 4 24 136 160 1104 KHz Estructura espectral ADSL

  17. 256 portadoras separadas 4312.5 Hz Nivel 1 canal vocal POTS 20 canales ascendentes 219 canales descendentes 4 24 136 1601104KHz 12 canales muertos 5 canales muertos Modulación DMT con 256 canales

  18. 4312.5 Hz Nivel Frecuencia 4025 Hz Canalización digital ADSL

  19. bit /tonoAten bit/tono bit/tonoAten bit/tono Ajuste automático de DMT HzHzHz Hz, HzHz

  20. canal de voz ascendente descendente 1 Mb/s9 Mb/s ADSL con Cancelador de Eco

  21. Cancelador de eco Tranceptor Tranceptor remoto señal muestra señal transmitida señal recibida señal transmitida en diafonía Tx Tx Rx Rx Diafonía con Cancelador de Eco

  22. Capacidad Mb/s Línea de 0.40 mm 25 20 15 10 5 0 Shannon ADSL RDSI 012345Km Capacidad de un sistema según larelación S/N de la línea

  23. At(dB) 0 20 40 60 80 1 Km (0.50 mm) 2 Km (0.50 mm) 3 Km (0.50 mm) 10 100 1000KHz Atenuación de la línea según distintas longitudes y frecuencia

  24. Interferencia de Radiofrecuencias banda de frecuencia de radioemisores de AM canal de voz canales ADSL ascendentes canales ADSL descendentes 4 10 100 1151100 KHz

  25. calibre 0.40 mmcalibre 0.50 mm pulso pasante pulso reflejado composición de nuevo pulso con el reflejado pulso resultante Pulso reflejado, pulso resultante

  26. Caja terminal #1Caja terminal #2 Caja terminal #3 Pares multiplados

  27. Tranceptorde la central Tranceptorremoto Señaltransmitida Paradiafonía Tx Tx Tx Tx señal de diafonía Señal transmitida Rx Rx Rx Rx Telediafonía señal de diafonía Telediafonía y Paradiafonía

  28. microfiltros Instituto educacional Planta externa Par de cobre a la central telefónica Bloque de acceso telefónico Módem ADSL Conexión Residencial con microfiltros

  29. Domicilio del cliente Planta externa Splitter Par de cobre a la central telefónica Módem ADSL Bloque de accesotelefónico Conexión Residencial con Splitter

  30. INSTITUTO EDUCACIONAL PLANTA EXTERNA Bloque de acceso telefónico microfiltros Par de cobre a la central telefónica Módem ADSL Conexión en Función “Proxy"

  31. Instituto Educacional Planta Externa Bloque de acceso telefónico Microfiltros Par de cobre a la central telefónica Módem ADSL Hub Conexión Instituto Educacional o Locutorio

  32. Módem Alcatel

  33. Módem Arescom

  34. Módem Cisco

  35. Microfiltro

  36. Instrumento de medición

  37. Mi mayor agradecimiento a los organizadoresIng. Oscar Szymanczykoscarszy@copitec.org.ar
