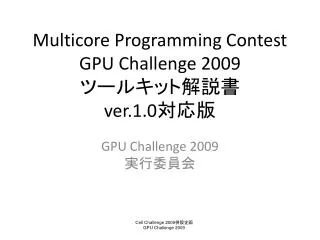

  1. Multicore Programming Contest GPUChallenge 2009ツールキット解説書ver.1.0対応版 GPU Challenge 2009実行委員会 Cell Challenge 2009併設企画 GPU Challenge 2009

  2. これはなに？ GPU Challenge 2009規定課題に取り組む際のベースとなるツールキットの解説です Cell Challenge 2009ツールキット解説書(Cell Challenge 2009実行委員会による)を、許諾を得て転載・一部改変したものです

  3. 規定課題「文字列の編集距離計算」 • 2つの文字列の近さを計る方法 • かな漢字変換エンジンや，DNAの相同性検索などに利用される • 2つの文字列の 編集距離 • 片方の文字列から，もう一方の文字列を得るための操作回数の最小値 • 使用可能な操作は以下の3種類 • 削除：1つの文字を取り除く • 挿入：1つの文字を新たに付け加える • 置換：1つの文字を別の文字で置き換える • 参考になるURI「wikipedia:レーベンシュタイン距離」http://ja.wikipedia.org/wiki/%E3%83%AC%E3%83%BC%E3%83%99%E3%83%B3%E3%82%B7%E3%83%A5%E3%82%BF%E3%82%A4%E3%83%B3%E8%B7%9D%E9%9B%A2

  4. 編集距離の操作例 • 「weight」と「write」の編集距離 • 以下の操作で「weight」から「write」になる • weight • weighte(挿入：e) • wrighte (置換：e → r) • wrihte (削除：g) • write (削除：h) • 3回以下の操作では「weight」を「write」できない • よって編集距離は 「4」 • 削除，挿入，置換は文字列の中のどの位置で行ってもよい

  5. 編集距離計算のアルゴリズム(概要) weight 文字列1 write 文字列2 操作回数を 格納する テーブル weight write 「動的計画法(Dynamic Programming)」が有名 操作回数を表を作って求める

  6. 編集距離計算のアルゴリズム(手順) このスライドには アニメーションが設定されています N 2 3 5 6 1 4 1 2 0 3 4 5 1 4 5 1 2 3 2 1 2 2 3 4 2 1 3 3 2 2 3 3 4 3 4 4 5 4 3 3 3 M アニメーションでは列ごとに計算しているが， 「上，左上，左のセル値」が決定しているセル ならば計算手順は任意 • 最左列，最上行のセルは1～N，1～Mの値と仮定 • 上，左上，左のセル値と，当該の行と列の文字列を使い，以下の方法で各セルの値を計算する • 文字列が同一ならば左上セルの値 • 異なるならば左上セルの値+1(置換) • 左セルの値+1(挿入) • 上セルの値+1(削除) • (A)-(E)の最小値をセルの値に設定 • テーブルの左上から値を求める • 右下端のセル値が最終的な編集距離となる

  7. アルゴリズムの並列化 (1) このスライドには アニメーションが設定されています 1 2 0 3 4 5 4 5 1 2 3 1 2 2 3 4 2 1 3 2 2 3 3 3 4 4 4 3 3 3 Coalesced accessについては，NVIDIA CUDA Programming Guide 2.0の5.1.2.1を参照 「Compute Capability 1.2 and Higher」の部分です．(利用するGPUは1.3なので) • 以下のデータがあれば，各セルの計算が可能 • 文字列 • 左上セル，左セル，上セルの値 ⇒　図中の同じ文字色のセルどうしは，並列に実行可能！ しかしこの並びを素直に配列で表現すると，GPUではメモリアクセス性能が低下 ⇒”Coalesced access”を可能としたい

  8. アルゴリズムの並列化(2) 0 1 1 2 2 1 3 2 2 3 4 4 3 3 1 5 4 2 2 4 5 3 2 3 4 3 3 3 3 4 GPUのスレッド達が同時にアクセスする領域は，メモリ上で固まっていた方が効率的(coalesced access) ⇒ツールキットでは，左図のように表配置を「ずらす」ことにより，同じ文字色のセルを，メモリ上で固めて配置 計算は左図の上から下へ順に行われる ツールキットでは，メモリを節約するため，最新の三行だけをGPUのメモリ(Global memory)に保持している

  9. ツールキット ver1.0 $ gcc -O3 -o getrndstr getrndstr.c $ ./getrndstr 128 13 > file9999 乱数種13で生成される128文字の文字列を格納したファイルfile9999を生成する • 2つのテキストファイルを入力すると，それらの中の文字列を読み込んで編集距離を求める • GPU内で複数のスレッドブロック・複数のスレッドを起動する⇒複数のStreaming Multiprocessor(SM)およびSPを使用する • 制約：各文字列の文字数は128の倍数 • いろいろなサイズの例題ファイル付き(file1, file2, … , file20) • getrndstr.c を使用すると，任意長のランダム文字列を生成できる

  10. 実行方法(1/3) Toolkitのディレクトリ内でコンパイル gt901@gpuc1:~/toolkit-1.0> make nvcc -c -O2 main_host.cpp nvcc -c -O2 -g device.cu nvcc -O2 -o ldistance main_host.o device.o

  11. 実行方法(2/3) ２つの文字列の長さ GPUを用いた計算時間 GPUを用いた計算結果(編集距離) 練習問題の実行 gt901@gpuc1:~/toolkit-1.0> ./run3.sh answer = 19168 strnum(a)= 20480 strnum(b)= 20480 Initializing CUDA: 3.97771811 seconds GPU eclock : 0.41952395 seconds [CPU] : 19168 [GPU] : 19168 SUCCESSFUL. さまざまな練習問題を実行する，run1.sh ～ run9.shが用意されています

  12. 実行方法(3/3) 第一ファイル 第二ファイル 答え (省略可) ２つの文字列の長さ GPUを用いた計算時間 GPUを用いた計算結果(編集距離) 「答え」を与えないとCPUで検算を行います。 検算の時間は計算時間には含まれません 巨大な文字列を対象にした場合，計算時間が非常に長くなることがあります 自作問題(getrndstrなどによる)の実行 gt901@gpuc1:~/toolkit-1.0> ./ldistance file7 file8 19168 answer = 19168 strnum(a)= 20480 strnum(b)= 20480 Initializing CUDA: 3.97771811 seconds GPU eclock : 0.41952395 seconds [CPU] : 19168 [GPU] : 19168 SUCCESSFUL. 文字列長

  13. 規定課題への取り組み方 • 規定課題では，CPUプログラムおよびGPUのプログラム(device.cu)を実装する • 以下のプログラムを実装してください • CUDAで記述された，編集距離を計算するプログラム(device.cu) • device_user()関数を実装してください．ツールキットのdevice_user()を基に改造を行うのは，もちろんokです • 以下のファイルは変更が許可されません • main関数などを含むプログラム(main_host.cpp) • device.cuに加え，新たにプログラムファイル(*.c, *.cpp, *.cu, *.hなど)を追加することはok • それに応じて，Makefileを変更すること

  14. 参加者が実装するdevice_user関数について(1) unsigned int device_user (char *str1, int lenStr1, char *str2, int lenStr2) • device_user関数はCPU上で呼ばれます • この関数に与えられるポインタ引数は全て，CPUのメモリ(ホストメモリ)を指します • GPU上のメモリへのコピー(cudaMemcpy)などは，device_user関数内で行う必要があります • 各入力文字列の先頭ポインタ: str1, str2 • 各入力文字列の長さ: lenStr1, lenStr2 • lenStr1, lenStr2はそれぞれ1M-128(=1,048,448)以下です • lenStr1, lenStr2はそれぞれ128の倍数です • lenStr1とlenStr2の積は2の34乗(=17,179,869,184)以下です • 計算結果は返り値としてかえすこと

  15. 参加者が実装するdevice_user関数について(2) • 参加者のプログラムは1つのGPUのみを用いること． device_user関数の中でcudaSetDevice関数などを呼んではいけない． • 委員会の準備する計算機には2つずつGPUが搭載されていますが，各チームはそのうちの1つだけを使うことになります) • 参加者のプログラムはCPUコアを高々1つだけ用いること．ホストとGPUの間の通信やGPUカーネル関数の終了待ちなどにも CPUコアが使われるので注意のこと．

  16. メモリについて • 参加者はホストメモリ(mallocなどによる)，GPU上のGlobal memory(cudaMallocなどによる)を自由に利用できます • GPU上のshared memory, texture memoryなどもok • メモリ容量に注意してください • ホスト: 32GB • GPU (Global memory): 4GB • 特に，lenStr1 * lenStr2のサイズのint二次元配列は，最大(2の34乗)の場合にはホストにもGPUにも乗りません  ツールキットで行っているような，使用メモリ量を抑える工夫が必要

  17. プログラムの実行時の注意 • 複数の参加者が，計算機を紳士協定で共用します(2009/02/03現在) • 各チーム(偶数・奇数)が許可されている方のマシンだけにログイン可能です． • 一度のプログラム実行は，10分までとしてください．また，一チームが連続して複数回プログラムを実行することはできますが，長期間占有することは避けてください． プログラムの実行前には，psコマンドやtopコマンドでマシン利用状況を確認することをおすすめします．

  18. ツールキットver1.0の計算手順 • 複数のスレッドブロックおよび，それぞれ複数スレッドを用いて並列に編集距離を計算するコードの例 • 並列化できる部分は，前述の「アルゴリズムの並列化」を参照 • (表上で)斜めに並んだセルは並列化可能 • 効率化のため(アクセスのcoalescing)，同時にアクセスする部分がまとまるように表を作成

  19. ツールキットのメモリ利用 lenStr2 0 1 1 2 2 1 3 2 2 3 4 4 3 3 1 5 4 2 2 4 5 3 2 3 4 3 3 3 3 4 左図は実際には全てがメモリにおかれることはなく，最新の三行だけがGPUのGlobal memoryにおかれる あるステップでは，p[1], p[2]から読み込んでp[0]に書き込み 次のステップでは，p[2], p[0]から読み込んでp[1]に書き込み ・・・3つのバッファを順繰りに利用

  20. 並列処理の方法 • ずらした表において，横に並んだセルを並列に実行したい • 最大1M-128個のセル • GPUでは，一度に65535個までのスレッドブロック，スレッドブロック内には512個までのスレッドを起動可能 (y方向，z方向を使えばよりたくさん) • 合計1M-128個のスレッドの同時起動は可能 • 実際のStreaming multiprocessor数より多くのスレッドブロックを起動すると，一般的にはメモリアクセスコストを隠せて性能上有利  ツールキットでは最大lenStr2個のスレッドを起動し，一スレッドが一セルを計算する

  21. おわり
