  1. Processamento Digital de Sinal José Vieira e Tomás Oliveira e Silva Departamento de Electrónica, Telecomunicações e Informática Universidade de Aveiro

  2. Filtros FIR • Filtro de Resposta Impulsional Finita • A função de transferência é dada por • Esta função de transferência contém zeros e pólos em z=0

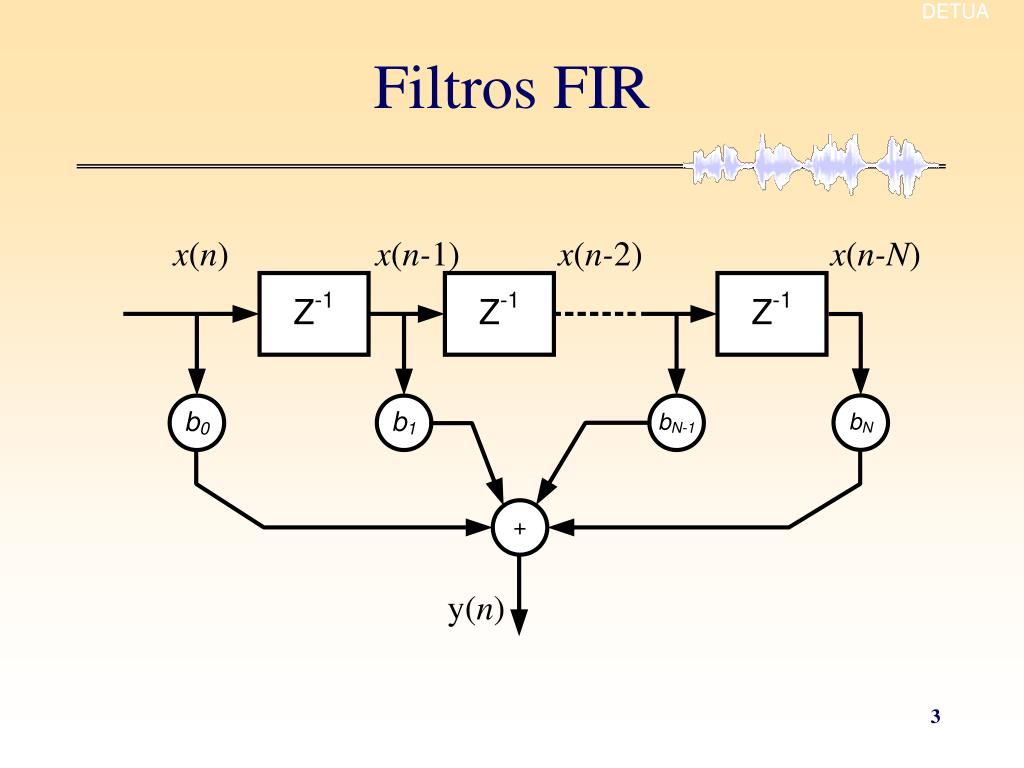

  3. Filtros FIR

  4. Filtros IIR • Um filtro com Resposta Impulsional Infinita • A função de transferência é dada por • Apenas pólos e zeros

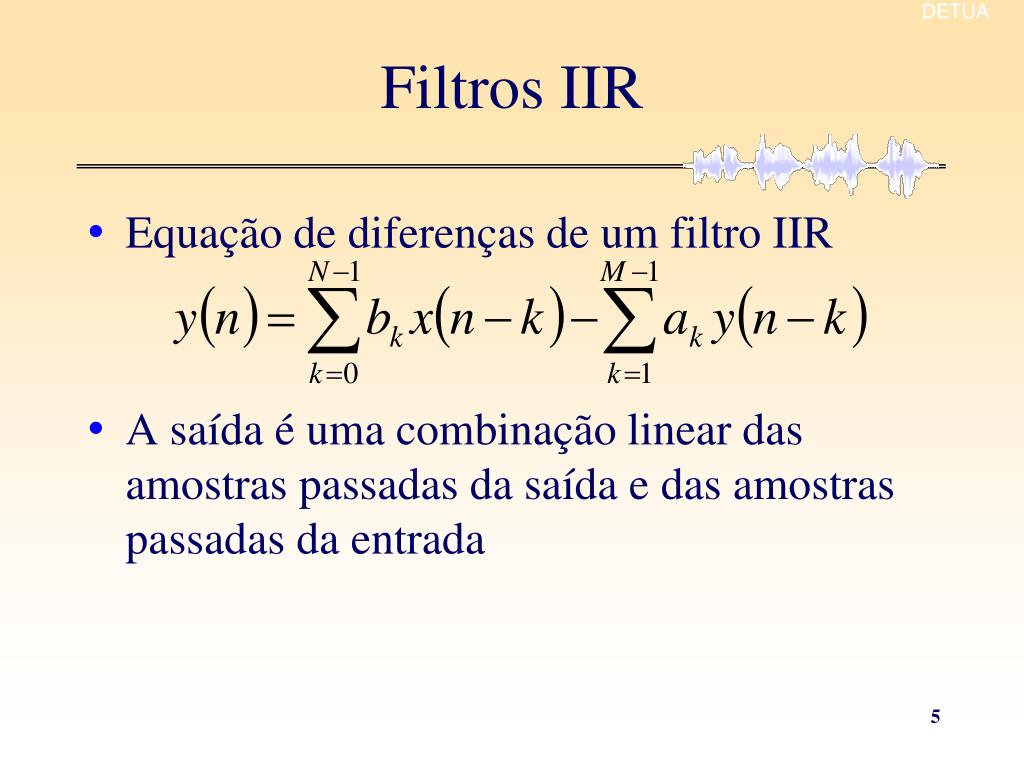

  5. Filtros IIR • Equação de diferenças de um filtro IIR • A saída é uma combinação linear das amostras passadas da saída e das amostras passadas da entrada

  6. Filtros IIR • Outra forma de escrever a equação de diferenças anterior utilizando variáveis de estado (só uma linha de atrasos)

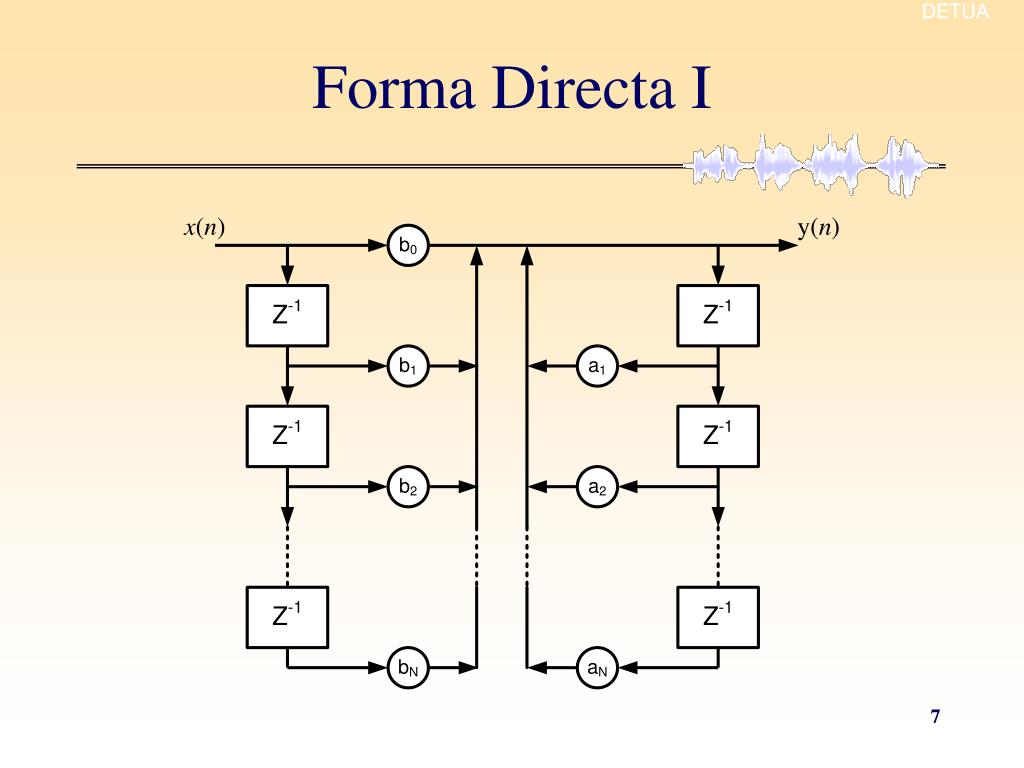

  7. Forma Directa I

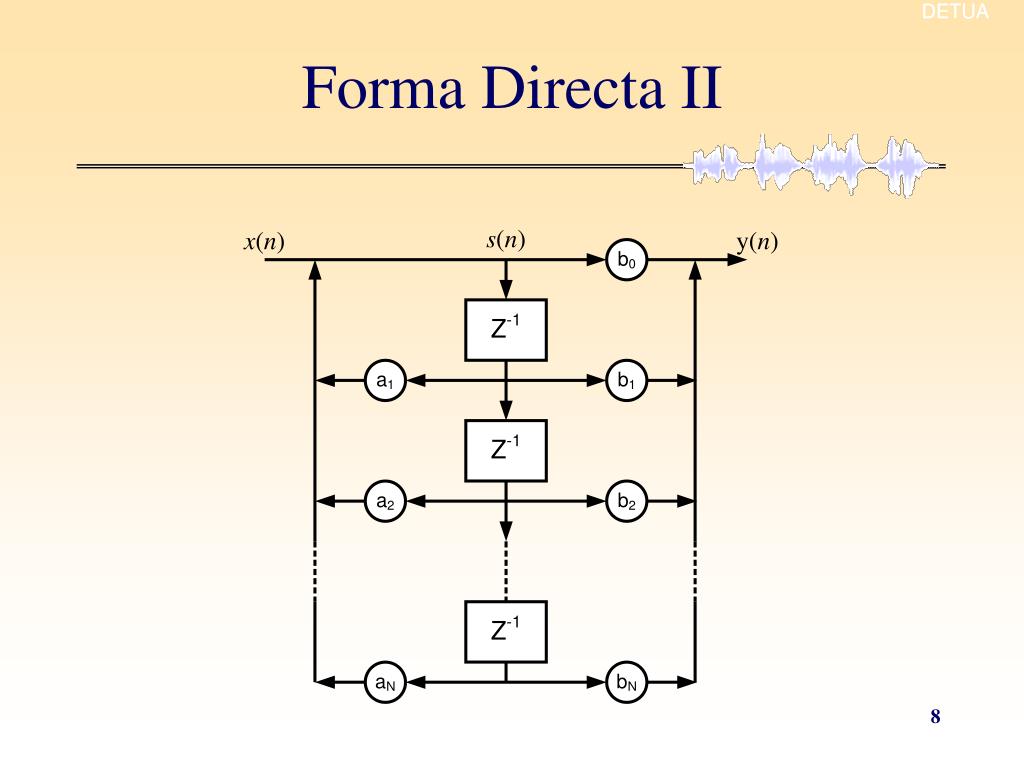

  8. Forma Directa II

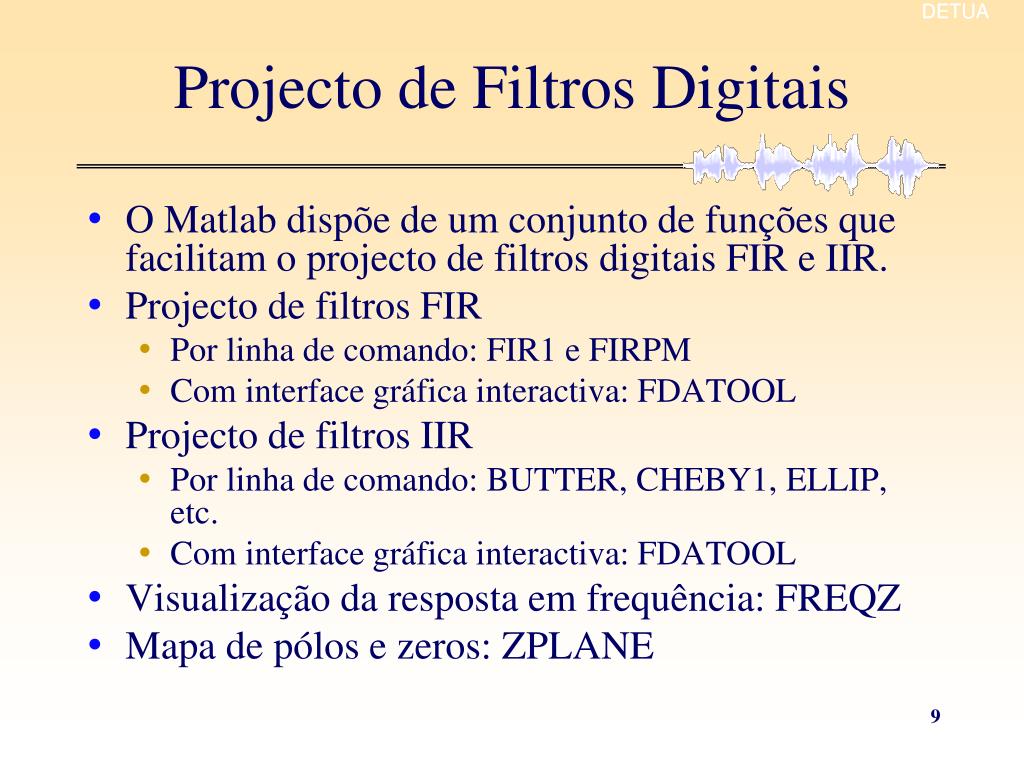

  9. Projecto de Filtros Digitais • O Matlab dispõe de um conjunto de funções que facilitam o projecto de filtros digitais FIR e IIR. • Projecto de filtros FIR • Por linha de comando: FIR1 e FIRPM • Com interface gráfica interactiva: FDATOOL • Projecto de filtros IIR • Por linha de comando: BUTTER, CHEBY1, ELLIP, etc. • Com interface gráfica interactiva: FDATOOL • Visualização da resposta em frequência: FREQZ • Mapa de pólos e zeros: ZPLANE
