Déterminer la section du tétraèdre représenté par le plan alpha

Z. Y. Déterminer la section du tétraèdre représenté par le plan alpha. 1. Traçons la droite XZ. 2. Les points E et F sont respectivement les intersections de la dr AX et du côté [BC] et de la dr AZ et du côté [CD]. Alpha = plan XYZ X appartient pl ABC Y appartient pl BCD

rainer
Download Presentation

Déterminer la section du tétraèdre représenté par le plan alpha

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

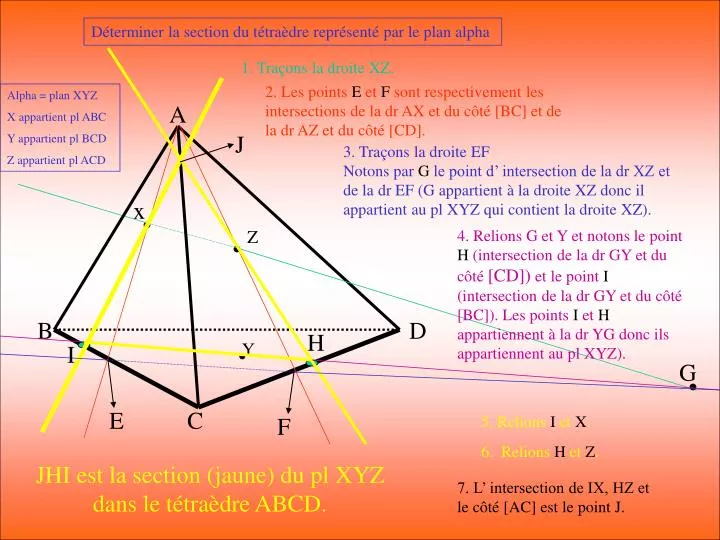

  1. Z Y Déterminer la section du tétraèdre représenté par le plan alpha 1. Traçons la droite XZ. 2. Les points E et F sont respectivement les intersections de la dr AX et du côté [BC] et de la dr AZ et du côté [CD]. Alpha = plan XYZ X appartient pl ABC Y appartient pl BCD Z appartient pl ACD A J 3. Traçons la droite EF Notons par G le point d’ intersection de la dr XZ et de la dr EF (G appartient à la droite XZ donc il appartient au pl XYZ qui contient la droite XZ). x 4. Relions G et Y et notons le point H (intersection de la dr GY et du côté [CD]) et le point I (intersection de la dr GY et du côté [BC]). Les points I et H appartiennent à la dr YG donc ils appartiennent au pl XYZ). B D H I G E C F 5. Relions I et X. 6. Relions H et Z. JHI est la section (jaune) du pl XYZ dans le tétraèdre ABCD. 7. L’ intersection de IX, HZ et le côté [AC] est le point J.
