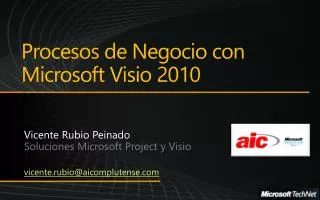

  1. Procesos de Negocio con Microsoft Visio 2010 Vicente Rubio Peinado Soluciones Microsoft Project y Visio vicente.rubio@aicomplutense.com

  2. Nuestra empresa • Desde 1994 dandoSoluciones. • Especializados en SolucionesMicrosoft: • Project • Visio • SharePoint • Office • Consultoría, Implantación, Formación y Desarrollo.

  3. Agenda • Procesos de Negocio. • Modelado de Procesos de Negocio. • Categorías de BPMN. • Plantilla BPMN en Visio 2010.

  4. Procesos de Negocio • Conjunto de pasos o actividadesrelacionadas, en las queintervienen personas, información y otrosrecursos. • Se componen de pasosque se puedenidentificar en el tiempo. • Tienen un principio y un fin. • Tienenentradas y salidas.

  5. Modelado de Procesos de Negocio • Nosva a ayudar a identificarproblemas y nosva a indicar la manera de cómoresolverlos. • Vamos a utilizar el estándar BPMN: Business Process Modeling Notation. • BPMN 1.0 apareció en el 2004.

  6. Categorías de BPMN • BPMN se basa en diagramas de flujo. • Tienecuatrocategoríasbásicas: • Objetos de flujo • Objetosconectores • Canales • Artefáctos

  7. Categorías de BPMNObjetos de flujo • Hay 3 objetos de flujobásicos: • Evento: esalgoque “pasa” durante el curso del proceso de negocio. • Actividad: es un términogenéricopara el trabajoque se hace en unaempresa. • Puerta de enlace: se utilizaparadirigir el flujo.

  8. Categorías de BPMNObjetos de flujo Evento Comienzo Tarea Puerta de enlace Evento Intermedio Evento Fin Subproceso

  9. Categorías de BPMNObjetos conectores • Hay 3 objetosconectores: • Flujo de secuencia: indica el orden en el que las diferentesactividades se ejecutan en el proceso. • Flujo de mensaje: muestra la comunicación entre dos participantes del proceso. • Asociación: se utilizaparaasociardatos, texto y otrosartefactos con los objetos de flujo.

  10. Categorías de BPMNObjetos conectores Flujo de secuencia Flujo de mensaje Asociación

  11. Categorías de BPMNCanales • Se utilizanparaorganizaractivades en categoríasseparadas, porcapacidadesfuncionales o responsabilidades. • Se puedenutilizar dos canales: • Grupo: pararepresentarentidades de negocio o participante de un proceso. • Calle: paraorganizar y categorizaractividades.

  12. Categorías de BPMNCanales Grupo Calle

  13. Categorías de BPMNArtefactos • Hay 3 artefactospredefinidos: • Objetos de datos: paramostrarcómo los datos son requeridos o producidospor las actividades. • Grupos: muestrandocumentación o análisis, pero no afecta al flujo de secuencia. • Anotaciones: se utilizaparadarinformación textual.

  14. Categorías de BPMNArtefactos Objetos de datos Grupos Anotaciones

  15. Plantilla BPMN en Visio 2010

  16. Plantilla BPMN en Visio 2010

  17. Plantilla BPMN en Visio 2010

  18. Procesos de Negocio con Microsoft Visio 2010 Demo

  19. Procesos de Negocio con Microsoft Visio 2010 ¿Preguntas?

  20. Próximos webcast
