Die Fourier-Analyse

Die Fourier-Analyse. Durch die Fourier-Analyse wird ein Sprachsignal in Sinusoiden zunehmender Frequenz zerlegt, sodass wenn diese summiert werden, das Signal genau rekonstruiert wird.

radha
Download Presentation

Die Fourier-Analyse

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

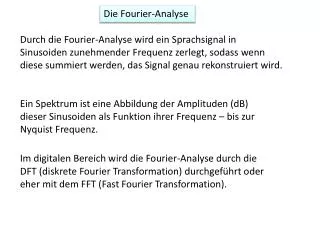

  1. Die Fourier-Analyse Durch die Fourier-Analyse wird ein Sprachsignal inSinusoidenzunehmender Frequenz zerlegt, sodass wenn diese summiert werden, das Signal genau rekonstruiert wird. Ein Spektrum ist eine Abbildung der Amplituden (dB) dieser Sinusoiden als Funktion ihrer Frequenz – bis zur Nyquist Frequenz. Im digitalen Bereich wird die Fourier-Analyse durch die DFT (diskrete Fourier Transformation) durchgeführt oder eher mit dem FFT (Fast Fourier Transformation).

  2. Fourier-Analyse Fourier-Synthese

  3. Grundeigenschaftenderdigitalen Fourier-Analyse Abtastrate fs Hz FFT-Length N Punkte von einerPotenz 2 (32, 64, 128, 256...) FFT-Dauer d = 1000 N/fs ms Nyquist-Frequenz fmax = fs/2 Hz Frequenz-Auflösung fres = fs/N Hz AnzahlderSpektralkomponente fnum = (N/2) + 1 Punkte
