Windows xp 3

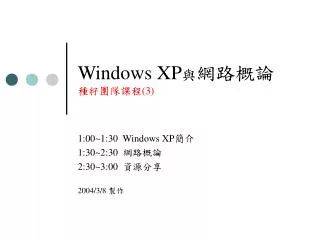

Windows XP與網路概論種籽團隊課程(3)

1:00~1:30 Windows XP簡介

1:30~2:30 網路概論

2:30~3:00 資源分享

2004/3/8 製作


Part 1 windows xp

PART 1Windows XP 簡介

Windows XP的特色

版本差異

檔案與資料夾

影音多媒體娛樂


Windows xp

Windows XP的特色

  • 全新的使用者介面與操作習慣

  • 快速穩定的核心與廣泛軟硬體的支援

  • 數位多媒體與遊戲的支援

    • 數位相機、掃描器精靈、Media Player8、Movie Maker、自動開啟對應的撥放程式

  • 更方便與他人溝通

    • Windows Messengers

  • 更方便與安全的網際網路

    • IE6、MSN

  • 更好的線上說明與更新


Home v s professional

Home版 v.s. Professional版

  • Professional版包含Home版的所有功能

  • 差異部分

    • CPU處理器的支援數目

    • 遠端桌面

    • Backup 程式

    • Internet Information Server (IIS)

    • 檔案保密

    • 加入網域功能

    • 群組政策

    • 多國語文版本


Windows

Windows檔案系統

  • FAT/FAT32

    • Windows 95/98/ME

  • NTFS

    • Windows NT/2000/XP


Windows xp 3

資料夾的檢視模式


Windows xp 3

設定資料夾類型

  • 選擇資料夾 \ 滑鼠右鍵 \ 內容 \ 自訂


Cd r rw

CD-R/RW的支援

  • 燒錄檔案至CD-R/CD-RW

  • 清除CD-RW光碟片內容


Windows xp 3

支援影音多媒體

  • Windows Media Player

  • Windows Movie Maker


Windows media player

影音資訊播放器Windows Media Player


Movie maker

影片編輯軟體Movie Maker


Part 2

PART 2網路概論

網路是什麼?

淺談區域網路

漫遊網際網路

校園網路實例


Windows xp 3

網路是什麼?

參考網址:

http://www.study-area.org/network/networkfr1.htm


Windows xp 3

通訊五步曲

  • 意念A → 傳播B → 媒介C → 接收D → 意念E

  • 說話:意念 → 聲音 → 空氣 → 聲音 → 意念

  • 有線電視:影音 → 電波→ 電纜線 → 電波 → 影音


Windows xp 3

何謂網路﹖

  • 在定義上非常簡單﹕網路就是一群通過一定形式連接起來的電腦。


Windows xp 3

檔案管理

共享檔案

傳輸檔案

共享應用程式

應用程式

數據庫

遊戲

共享週邊設備

印表機

光碟機

掃描器

傳真/數據機

磁帶機

和其他使網路用者交流

進行群組工作排程

收發電子郵件

進行電子會議

網路遊戲

網路能做些什麼﹖

共享(Sharing)

-- 其實就是網路的精神所在!


Intranet vs internet

Intranet vs. Internet

Intranet

Internet


Extranet

Extranet


Windows xp 3

連線方式

雙絞線:RJ-45

同軸電纜

光纖電纜

無線網路:紅外線、微波

連結裝置

網路卡 (NIC / Ethernet Card)

數據機 (Modem)

集線器 (Hub)

交換器 (Switch)

路由器 (Router)

閘道器 (Gateway)

連線設備


Windows xp 3

通訊協定

  • TCP/IP:確保資料能正確傳送

    • 常用指令:ping, ipconfig / winipcfg, tracert, telnet ftp

  • 無線通訊協定

    • IEEE 802.11a:使用較高頻段

    • IEEE 802.11b:距離100m以內,傳輸速度可達11Mbps

    • IEEE 802.11g:傳輸速度可達54Mbps

    • Bluetooth:距離10~100m,傳輸速度1Mbps

    • WAP:傳輸速度為9.6Kbps


Local area network lan

淺談區域網路Local Area Network (LAN)


Client server

Client / Server 網路

  • 有一些電腦專門用來管理整個網路和處理 Client 的請求,我們稱之為 「伺服器」 (Server);相對而言,Client 電腦都有能力處理自己的電腦運算,但卻往往是提出服務請求的機器。


Peer peer

Peer / Peer 網路

  • Peer/Peer 網路和 Client/Server 是完全不同的網路概念。與其在網路上建立中央控制的機器,取而代之的是﹕每台電腦都保存著自己的程式在本地硬碟上,它們也各自有著自己的週邊設備。


Internet

區域網路要如何連上Internet?

傳統電話撥接

ADSL

Cable Modem


Internet 1

連接Internet方式 (1)傳統電話撥接

  • 利用電話線路和數據機撥接上網。

    • 上網的同時無法使用電話。

    • 傳輸速率的上限為56Kbps。

  • 欲利用傳統數據機讓區域網路內部的電腦都可連接Internet,必須採用資源共享的方式進行,這種方法使得內部電腦無法得到有效IP。


Internet 2 adsl

連接Internet方式 (2)ADSL (非對稱式數位電路用戶端迴路)

  • 雙向傳載-上傳、下載均高於傳統撥接之速度。

  • 優勢頻寬-每位ADSL客戶固定頻寬。

  • 超速快感-每秒鐘下載最快6Mbps,上傳最快為640kbps。

  • 一線兩用-同時可以使用電話及上網。

  • 全天候連線-不必撥接,隨時皆可上網。


Adsl 1

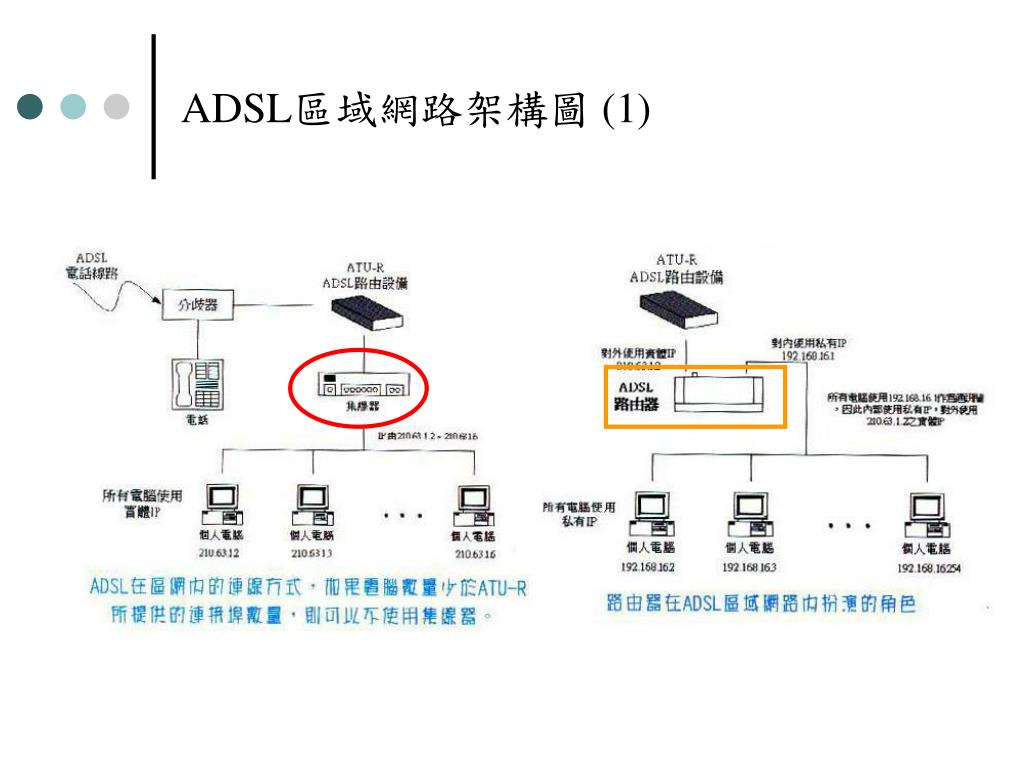

ADSL區域網路架構圖 (1)


Adsl 2

ADSL區域網路架構圖 (2)


Windows xp 3

ADSL線路連接示意圖


Internet 3 cable modem

連接Internet方式 (3)Cable Modem (纜線數據機)

  • 藉由有線電視(Community Antenna TeleVision) 亦稱CATV業者所鋪設的高頻寬纜線系統,再結合新一代的Cable Modem技術,比起一般的56K撥接上網要快上數十倍。


Cable modem

Cable Modem區域網路架構圖


Windows xp 3

費率比較


Internet1

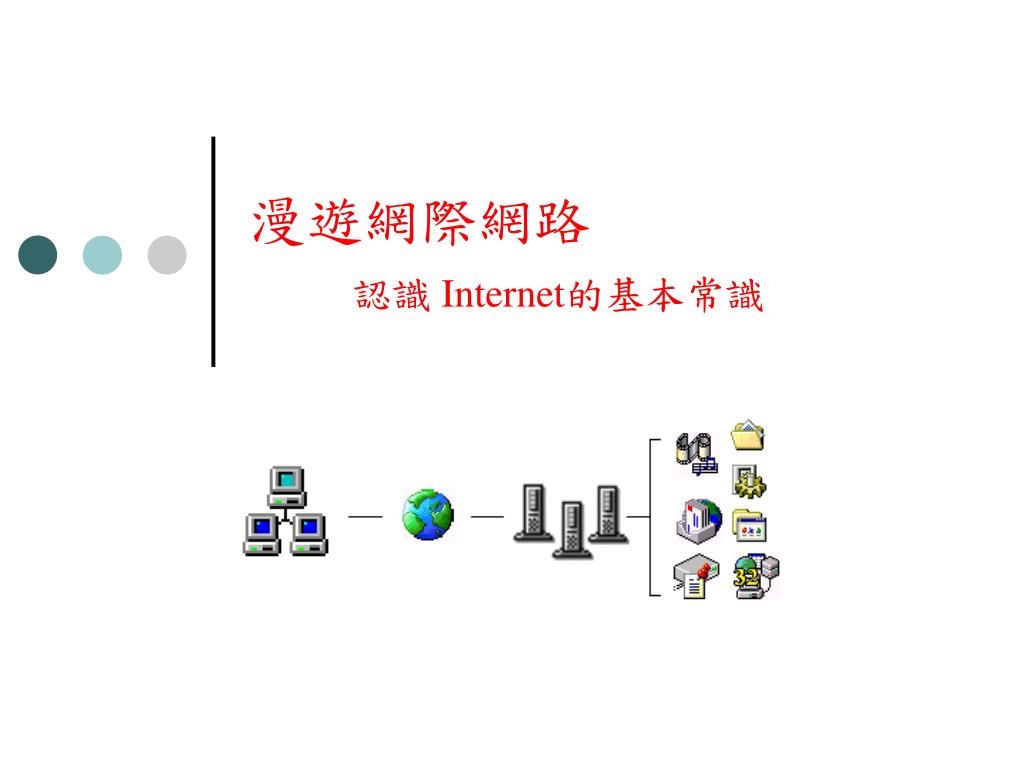

漫遊網際網路認識 Internet的基本常識


Internet2

台灣的 Internet 網路

  • 台灣學術網路 (TANet: Taiwan Academic Network)

    • 教育部主辦

    • 1997 年之前是資源最豐富的

  • HiNet

    • 中華電信主辦

    • 撥接門號最多、個體戶最多

  • SEEDNet

    • 資策會主辦

  • 其他


Windows xp 3

網址概念

  • 為什麼要有地址、電話號碼、身份證號碼?

    --網址也是相同的道理

  • Address(網址、位址)有兩種表示方式

    • 數字型:給電腦看的

    • 文字型:給人看的

  • 現實世界的地址、電話號碼,通常帶有階層性

    --網址亦然


Internet3

Internet 網址型式

  • IP 位址 (Internet Protocol address)

    • 電腦內部型式(如:11000110100010011111000001011011)

  • 兩種常見的書寫型式

    • IP 位址之「點數字表示法」(如:198.137.240.91)

    • 網域名稱 (Domain Name)(如:www.whitehouse.gov)

  • 網域名稱是不分大小寫的


Domain name

網域名稱 (Domain Name)

govgovernment政府機構comcommercial商業機構edueducational教育機構orgorganization非營利組織netnetwork網路單位

  • 層級式組織

    • 美國 FBI (www.FBI.gov.)

    • 柏克萊大學 (www.Berkeley.edu.)

    • 中央氣象局 Central Weather Bureau (www.cwb.gov.tw.)


E mail address

電子郵件帳號 (E-mail Address)

  • 格式:[email protected]

    • [email protected]

    • [email protected]

    • [email protected]

    • [email protected]

  • 注意:帳號名通常有分大小寫!

    (比較:網域名稱是不分大小寫的)


Url uniform resource locator

URL (Uniform Resource Locator)

  • URL 的通式


Windows xp 3

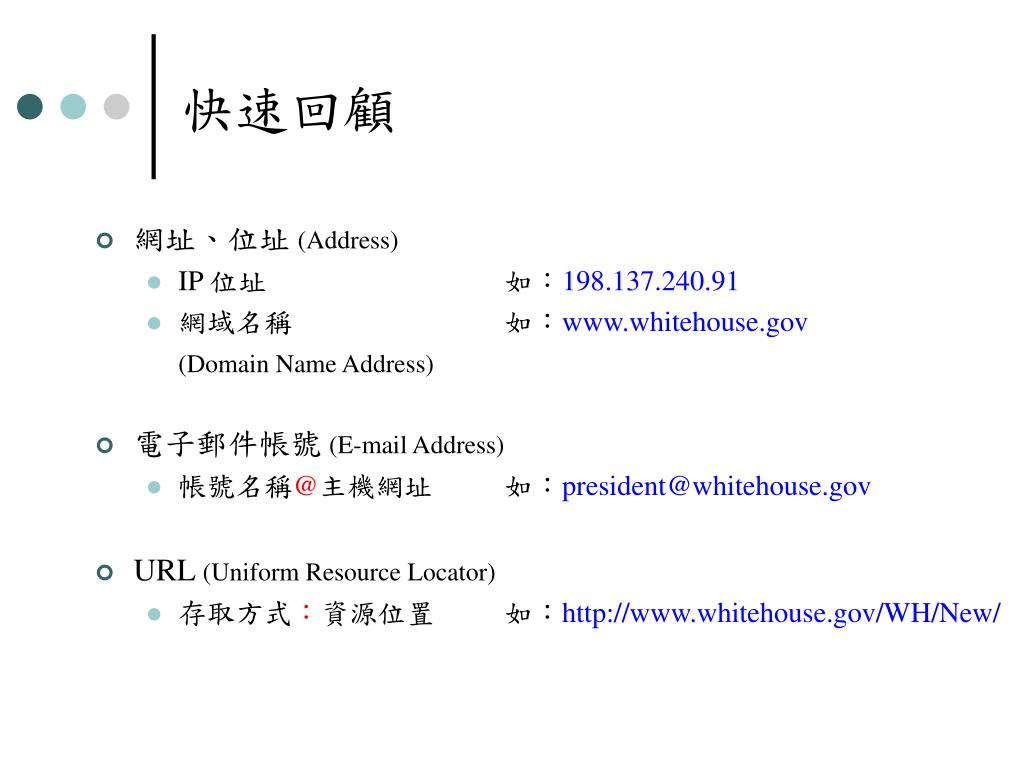

快速回顧

  • 網址、位址 (Address)

    • IP 位址如:198.137.240.91

    • 網域名稱如:www.whitehouse.gov

      (Domain Name Address)

  • 電子郵件帳號 (E-mail Address)

    • [email protected][email protected]

  • URL (Uniform Resource Locator)

    • 存取方式:資源位置如:http://www.whitehouse.gov/WH/New/


Windows xp 3

校園網路實例


Windows xp 3

學校網路架構

Internet

ADSL Router

203.64.52.0 網段

對外開放的網段

Extranet

防火牆

Intranet

203.64.189.0 網段

10.0.0.0 網段

教室網段

行政網段


Windows xp 3

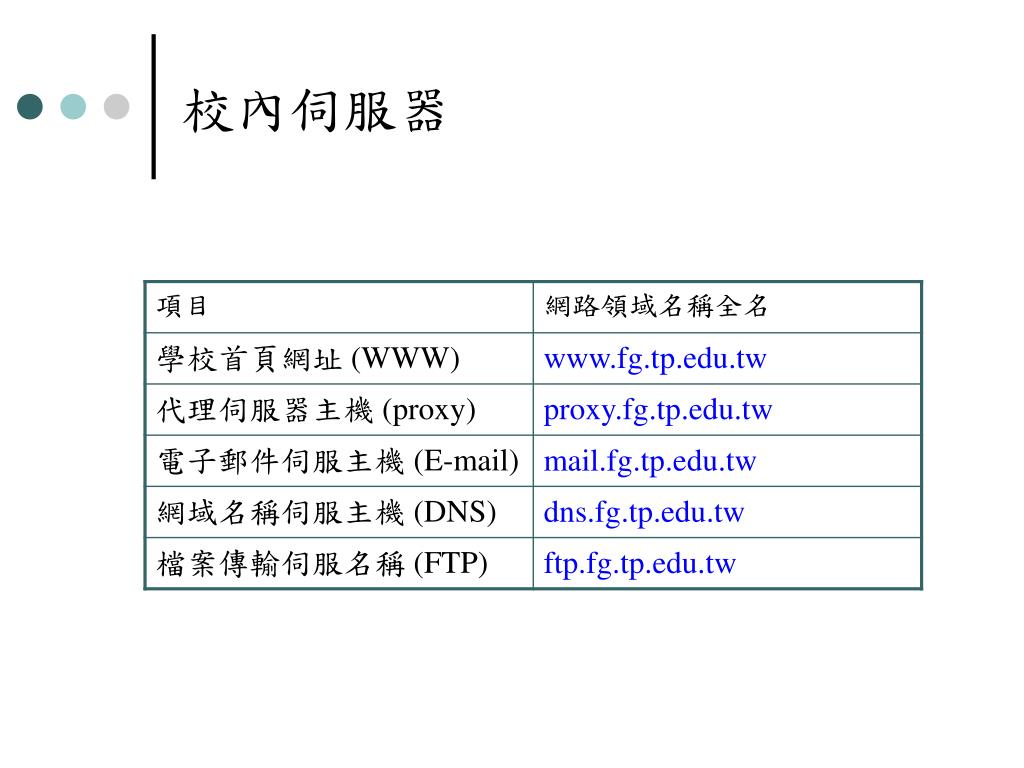

校內伺服器


Part 3

PART 3資源分享

檔案分享

網路印表機


Peer peer1

安裝 Peer / Peer 網路

  • 每台電腦安裝好網路卡,網路線也連接好。

  • 【控制台/網路】,在【組態】裡面按【新增.../ 服務/新增.../Microsoft/File and printer sharing for Microsoft network】。 然後按【確定】。

  • 再到【識別資料】裡面,取一個有別其它的【電腦名稱】,但【工作群組】則要選擇一個相同的。

  • 在【存取控制】裡面選用【共用級存取控制】,再來按【確定】則可。

  • 可能需要根據提示插入 Windows 的安裝光碟。重新啟動電腦。


Windows 95 98

資源分享 (Windows 95/98)

  • 點選磁碟或資料夾,按【右鍵/資源分享】。

  • 繼續選擇【資源分享】,設定【存取類型】和【密碼】,當資料夾下面出現一隻手,就大功告成了。


Windows nt 2000 xp

資源分享 (Windows NT/2000/XP)

  • 點選磁碟或資料夾,按【右鍵/共用】,出現【內容】對話方塊。

  • 選擇【共用此資料夾】,並按下【權限】鈕進入【權限】對話方塊。

  • 按【新增】鈕,出現【選擇使用者、電腦或群組】對話方塊。

  • 【新增】使用者或群組。

  • 結束設定後,資料夾出現手型圖示就大功告成了。


Printer

Printer設定及應用

董致平,2003-05-20


Printer1

校內 Printer 的連接方式

  • 本機印表機

  • 內建網路卡的印表機

  • ZOT-717 Printer Server

  • PrintSir Printer Server

  • HP JetDirect Printer Server


Windows xp 3

本機印表機

  • 安裝方式如Windows之新增印表機

    • Windows XP 可能需要有 administrator 身份才能安裝

  • 適用慢速的列印設備,如:個人用噴墨印表機

  • 本機印表機可由使用者設定成分享,變成在網路芳鄰上共用之印表機。


Windows xp 3

個人電腦上分享的印表機


Windows xp 3

內建網路卡的印表機


Windows xp 3

內建網路卡的印表機 (1)

  • 連接方式:

    • Direct,出現在網路芳鄰中

    • Internet Printer,需指定其 IP 位址

  • 廠牌型式:

    • HP LaserJet 5000 PCL

    • HP LaserJet 2200

    • Epson EPL-N2010


Windows xp 3

內建網路卡的印表機 (2)

  • 安裝概念:

    • 先產生個人電腦與網路印表機的連接

    • 再安裝印表機的驅動程式

  • 實作:(以HP LaserJet 5000為例)

    • 操作印表機,印出印表機的設定值,以獲知印表機的 IP 位址。

    • 新增印表機為本機印表機。

    • 指定印表機的連結埠。


Windows xp 3

校內分享的大型網路印表機 (1)

  • 10.0.0.3 – 電腦中心 EPL-N2010

  • 10.0.0.4 – 中正106 EPL-N2010

  • 10.0.0.31 – 電腦中心 FS-1000

  • 10.0.0.32 – 國文科專科教室 HP-2200

  • 10.0.0.33 – 電腦中心 HP-4600

  • 10.0.0.34 – 中正107 HP-2200


Windows xp 3

校內分享的大型網路印表機 (2)

  • 203.64.189.5 – 教務處 Xerox XP-16

  • 203.64.189.6 – 教務處 HP-5000

  • 203.64.189.8 – 教務處 HP-G95

  • 203.64.189.9 – 總務處 HP-5000

  • 203.64.189.10 –人事室 EPL-N2010

  • 203.64.189.11 –學務處 EPL-N2010


Zot 717 printer server

ZOT-717 Printer Server

  • Official site:http://www.zot.com.tw

  • 下載驅動程式安裝後,以本機印表機安裝之

  • 本機印表機安裝時,新增一個連接到 ZOT-717 的 Network Print Port


Printsir printer server

PrintSir Printer Server

  • Official site:http://www.edimax.com

  • 下載驅動程式安裝後,以本機印表機安裝之

  • 本機印表機安裝時,新增一個連接到 PrintSir 的 PrintServer Print Port


  • Login
