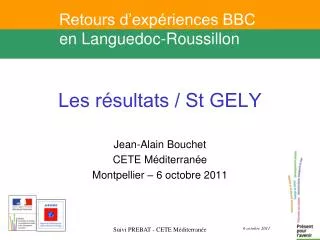

1. Retours d’expériences BBC en Languedoc-Roussillon Les résultats / St GELY Jean-Alain Bouchet CETE Méditerranée Montpellier – 6 octobre 2011 Suivi PREBAT - CETE Méditerranée

2. Maison individuelle à St Gely (34) 1. Diagramme des flux (Sankey) Chauffage par pompe à chaleur air/plancher Suivi PREBAT - CETE Méditerranée

3. Maison individuelle à St Gely (34) 1. les consommations mesurées Campagne de mesure du 2 juillet 2010 au 2 juillet 2011 Cmesuré = 51,29kWhep/m² Suivi PREBAT - CETE Méditerranée

4. Maison individuelle à St Gely (34) 2. Caractérisation de l’occupation • Les périodes d’occupation • Critère : journée occupée = journée avec utilisation ECS • Logement occupé en permanence sauf quelques jours en février • Les apports internes hors éclairage • Occupation : 2 adultes et 2 enfants(enquête) • Profil occupation : en moyenne 150 heures par semaine soit un peu dessus de la convention RT (128 heures/sem) • Apports des équipements = consommation totale moins éclairage, chauffage, ECS, auxiliaires et lave linge) • Total = 4,8 W/m²Shab x 150h/s = 720 Wh/m²/sem niveau sensiblement équivalent à celui de convention RT : 5,0 W/m²Shab x 128 h/s = 640 Wh/m²/sem Suivi PREBAT - CETE Méditerranée

5. Maison individuelle à St Gely (34) 2. Caractérisation de l’occupation • Les températures intérieures : moyenne =19°c Apports solaires et internes Nota : 66% du chauffage se fait la nuit (22h –7h) Suivi PREBAT - CETE Méditerranée

6. Maison individuelle à St Gely (34) 2. Caractérisation de l’occupation • La température intérieure de consigne = Température intérieure mesurée la plus fréquente pendant les heures de fourniture de chauffage et pendant occupation Ch Rdc = 18.9 °c Etage = 18,9°c Ch étage =18,2°c Séjour = 18,0°c Moyenne = 18,5°c (soit – 0.5°c par rapport à la température moyenne pendant occupation de 19°c) Suivi PREBAT - CETE Méditerranée

7. Maison individuelle à Pignan (34) 2. Caractérisation de l’occupation • Comparaison des températures de consigne Plancher chauffant 20,8°c Suivi PREBAT - CETE Méditerranée

8. Maison individuelle à St Gely (34) 3. Caractérisation de l’enveloppe • La perméabilité à l’air • mesure in situ : 0,84 m3/h.m² sous 4 Pa (prévu = 0.6) • Les débits de ventilation • débits nominaux hygro B • fonctionnement permanent (suivi des consommations des moteurs de VMC) • Les pertes par les parois • méthode du bilan thermique Suivi PREBAT - CETE Méditerranée

9. Maison individuelle à St Gely (34) 3. Ubat issu du bilan thermique • apports thermiques <?> pertes thermiques Ubatexp = 0,545 W/Km² (soit +20% par rapport à valeur prévue : Ubat = 0,447) Semaine (nov 10 à mars 11) Suivi PREBAT - CETE Méditerranée

10. Maison individuelle à St Gely (34) 4. Performances des systèmes Caractérisation de l’efficacité des systemes • COP nominal PAC à 7°c = 3,59 (soit moins 10%) (COP prévu = 4,50 non certifié soit 4,00) Suivi PREBAT - CETE Méditerranée

11. Maison individuelle à St Gely (34) 5. Comparaison des consommations 51,29 ? 42,14 Ubat (+6) x COP (+1) x perméa (+1) 32,93 Météo (+11) occupation (-5) 31,05 kWhep/m2 Suivi PREBAT - CETE Méditerranée

12. Maison individuelle à St Gely (34) 5. Comparaison des consommations Analyse pour expliquer l’écart de 9,2 kWh/m² Cexpliqué= 42,1 kWh/m² ?  Cmesuré= 51,3 kWh/m² • Éléments non pris en compte dans le modèle RT • Débit d’ouverture des fenêtres = 1 à 2 kWh/m² • Masques végétaux et fermetures des protections solaires selon occupation = 3 à 5 kWh/m² • Éléments propres au projet • Fonctionnement réel des équipements : 0 à 3 kWh/m² • Caractéristiques non évaluées : ventilation hygro B, pertes de stockage, coefficient spatio temporel des émetteurs, … • Et incertitudes sur les corrections : au moins 10 kWh/m² Suivi PREBAT - CETE Méditerranée
