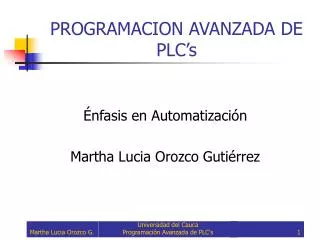

1. PROGRAMACION AVANZADA DE PLC’s Énfasis en Automatización Martha Lucia Orozco Gutiérrez Universidad del Cauca Programación Avanzada de PLC's

2. PROGRAMACION AVANZADA DE PLC’s • PLC’s Definición 61131: Un automata programable es una máquina electrónica programable diseñada para ser utilizada en un entorno industrial (hostil), que utiliza una memoria programable para el almacenamiento interno de operaciones orientadas al usuario, para implantar soluciones específicas tales como funciones lógicas, secuencias, temporizaciones, conteos y funciones aritméticas, con el fin de controlar mediante entradas y salidas, digitales y analógicas, diversos tipos de máquinas o procesos. AP= PLC Automata programable= Programmable Logic Controller Universidad del Cauca Programación Avanzada de PLC's

3. PROGRAMACION AVANZADA DE PLC’s • Cómo surgen los PLC’s? Hacia 1969, en respuesta a necesidades de automatización que permitieran seguir las técnicas de producción y reducir el tiempo de entrada en producción de nuevos productos (vehiculos). +Competencia Nuevos Modelos en –Tiempo, +Baratos, +Calidad. • Características Introducidas • Herramienta de fácil manejo • Facilita el trabajo en el laboratorio (independencia de la ubicación del proceso) • No requiere ser usado por personal altamente calificado Universidad del Cauca Programación Avanzada de PLC's

4. PROGRAMACION AVANZADA DE PLC`s Universidad del Cauca Programación Avanzada de PLC's

5. PROGRAMACION AVANZADA DE PLC`s Universidad del Cauca Programación Avanzada de PLC's

6. PROGRAMACION AVANZADA DE PLC`s Universidad del Cauca Programación Avanzada de PLC's

7. PROGRAMACION AVANZADA DE PLC`s Universidad del Cauca Programación Avanzada de PLC's

8. PROGRAMACION AVANZADA DE PLC`s Universidad del Cauca Programación Avanzada de PLC's

9. PROGRAMACION AVANZADA DE PLC`s Universidad del Cauca Programación Avanzada de PLC's

10. PROGRAMACION AVANZADA DE PLC`s Universidad del Cauca Programación Avanzada de PLC's

11. PROGRAMACION AVANZADA DE PLC`s • Criterios Cualitativos de Selección de un PLC • Ayudas al desarrollo de programas • Fiabilidad de productos • Servicios del suministrador • Normalización en la planta • Compatibilidad con equipos de otras gamas • Coste • Previsión de repuestos Universidad del Cauca Programación Avanzada de PLC's

12. PROGRAMACION AVANZADA DE PLC`s • Empresas productoras • Allan Bradley • Siemens • Schneider • Otros: ABB Universidad del Cauca Programación Avanzada de PLC's

13. PROGRAMACION AVANZADA DE PLC`s • Elementos de programación 4 Lenguajes de programación + Grafcet Lenguajes Graficos Diagrama de escalera (ladder Diagram “LD”) Diagrama de bloques funcionales (Function Block Diagram “FBD”) Lenguajes Literales Lista de Instrucciones (Instruction List “IL”) Texto Estructurado (Structured Text “ST”) Cómo se determina el lenguaje de programación???? Depende de la experiencia del programador, de la aplicación, Del nivel de definición, de la estructura del sistema de control, Del grado de comunicación con otros departamentos de la empresa Universidad del Cauca Programación Avanzada de PLC's

14. PROGRAMACION AVANZADA DE PLC`s Universidad del Cauca Programación Avanzada de PLC's

15. PROGRAMACION AVANZADA DE PLC`s LADDER Nace en U.S. como reflejo de los esquemas eléctricos estándar utilizados en lógica cableada Universidad del Cauca Programación Avanzada de PLC's

16. PROGRAMACION AVANZADA DE PLC`s IL Instruction List Modelo de ejecución basado en un acumulador (pila) simple Basado en el lenguaje alemán “Anweisungsliste”, AWL Solo se permite una operación por línea Cada operación se realiza sobre uno o dos operandos Universidad del Cauca Programación Avanzada de PLC's

17. PROGRAMACION AVANZADA DE PLC`s ST Structured Text Lenguaje de alto nivel estructurado en bloques Sintaxis parecida a Pascal Posibilidad de utilizar expresiones complejas e instrucciones anidadas Soporte para: Bucles (Repeat- Until, While-Do) Ejecución Condicional (IF-Then-Else, Case) Funciones (SQRT(), SIN()) Universidad del Cauca Programación Avanzada de PLC's

18. PROGRAMACION AVANZADA DE PLC`s FBD Functional Block DIagram Lenguaje grafico ampliamente usado en Europa Permite elementos de programa que se unen en forma análoga a puertas lógica en un circuito electrónico Se usan en muchas aplicaciones que implican el flujo de información o datos entre componentes de control Universidad del Cauca Programación Avanzada de PLC's

19. PROGRAMACION AVANZADA DE PLC`s Diagrama Funcional Secuencial SFC Potente técnica grafica para describir el comportamiento secuencial de un programa de control Se usa para particionar un programa de control Facilita el rápido diagnostico de problemas en el algoritmo de control los elementos son etapas con acciones y transiciones Permite secuencias alternativas y paralelas Universidad del Cauca Programación Avanzada de PLC's

20. PROGRAMACION AVANZADA DE PLC`s Equipos para programación y explotación De Ajuste De programación y Mantenimiento Puesto de trabajo PC Visualizadores con Pantalla Alfanumérica Terminales con Pantalla Alfanumérica Visualizadores con Pantalla semigrafica Pupitres de Explotación y Control Terminales con Pantalla grafica Estaciones de dialogo y control Universidad del Cauca Programación Avanzada de PLC's

21. PROGRAMACION AVANZADA DE PLC`s Algunos Programas de Diseño y Explotación Herramientas de simulación Diseño e Instalación de Aplicaciones Desarrollo de funciones C Tratamiento en Lógica Difusa Puesta a punto de programas del autómata Servidor OPC + SCADA Visualizar, Ajustar y Gobernar la Instalación Aplicaciones para terminal del operador Software de comunicaciones Universidad del Cauca Programación Avanzada de PLC's

22. PROGRAMACION AVANZADA DE PLC`s Desarrollo de un proyecto basado en PLC’s Universidad del Cauca Programación Avanzada de PLC's

23. PROGRAMACION AVANZADA DE PLC`s Entorno de PLC’s Universidad del Cauca Programación Avanzada de PLC's

24. PROGRAMACION AVANZADA DE PLC`s Entorno de PLC’s Universidad del Cauca Programación Avanzada de PLC's
