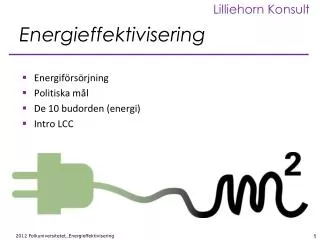

  1. Energieffektivisering Energiförsörjning Politiska mål De 10 budorden (energi) Intro LCC

  2. Sektorns miljöpåverkan • 35 % av energin • 50 % av elen • 1 000 miljoner ton vatten • 8 000 miljarder m3 luft • 15 % direkta/indirekta växthusgaserna • 5 % av avfallet • Utsläpp..

  3. Primärenergi Primärenergi = energi som ännu inte, av människan, har omvandlats till annan form av energi.

  4. Energikällor • Fossila energikällor • Exempel på fossila energikällor är naturgas, råolja och stenkol. • Uran som är råvaran för kärnbränsle. • Förnybara energikällor • Vatten-, vind- och vågenergi • Biomassa • Geotermi • Mellanting • T ex torv

  5. 23 % 37 % 40 %

  6. Fjärrvärme Panna Värmeväxlare Fjärrvärmesystemet, rör Värmeväxlare i fastighet Retur till fjärrvärmepanna Enbart värme! Verkningsgrad ca 90 %!

  7. Kondenskraft Panna. Vatten värms till ånga. Turbinen. Generatorn. Kondensor. I kondensorn kyls ångan ner. Vattnet pumpas tillbaka till pannan. Enbart el! Verkningsgrad ~40 %!

  8. Kraftvärme Vatten värms till ånga. Turbin Generator Fjärrvärme Kondensor. I kondensorn kyls ångan ner Vattnet pumpas återigen tillbaka till pannan El och värme! Verkningsgrad > 90 %!

  9. Politiska mål Energieffektiviseringsdirektivet - primärenergi enligt EU ./. 20 % till 2020 ./. 50 % till 2050 Jämfört med 1995 NäraNollEnergihusfr o m 31 december 2020

  10. EPDB 2

  11. Definition ”NNE” “...very high energy performance…., ... the very low amount of energy required ... covered by energy from renewable sources, including renewable energy produced on-site or nearby” Föreslagen svensk tolkning : NNE = BBR 19 – nu gällande BBR – (från och med 1 januari 2012)

  12. EPBD 2 Fr o m den 31 dec 2020 Nya byggnader vara NäraNollEnergibyggnader (NNE-byggnader) Vid ombyggnad , om möjligt, krav på NNE-byggnader.

  13. Energikrav, BBR, nya bostäder • Krav, kWh/kvm (Atemp), år • Zon I 130 • Zon II 110 • Zon III 90 • Krav på verifiering av energianvändning. • Normalt brukande kan beräknas enligt ”Sveby”.

  14. Sveby http://www.sveby.org/ Sveby = Standardisera och verifiera energiprestanda för nya byggnader

  15. Energiverifikat 09 Riktlinjer och rutiner för • Projektering • Byggande • Förvaltning/drift Underlag för • Ansvarsfördelning • Resursplanering

  16. ”Körcykel” för hus • Standardiserade brukardata • Verifiering • ”Körcykel” och mätmetoder ~ bilindustrin • Enhetligt beräkningsmetod • Underlag för beskrivning och uppföljning av beställarkrav • Förtydligande av BBR • Undvika tvister

  17. Energieffektivisering

  18. Systemkrav Låg användning av primärenergiresurser Lågt effektuttag (höglasttid) Energieffektivt Robust/hög redundans Ekonomi ”Driftbart” – enkelt att sköta

  19. Varaktighetsdiagrammet

  20. Kyotopyramiden

  21. De tio budorden

  22. De tio budorden Ledningens roll och ansvar Mål, strategi, taktik Organisation, struktur Motivation och engagemang Operativ fastighetsdrift, metodik o rutiner Information, styrsystem Finansiering Ny teknik Kunskap, kompetens och resurser Kommunikation och samverkan med brukarna

  23. Steg för steg

  24. Steg 1 Sänkning av rumstemperatur Sänkning av temperaturen i allmänna utrymmen Stängning av värmecirkulationspumpar under sommarperioden Tätning av droppande kranar Ekonomisotning av pannor Trimning av oljebrännare och pannor Kontroll av effektbehov

  25. Steg 2 Injustering av värme Eventuellt termostatventiler Injustering ventilation Tids- eller temperaturstyrning av fläktar Installation av vattensnåla armaturer Tätning av fönster, dörrar och fogar Tilläggsisolering av lättåtkomliga vindsbjälklag

  26. Steg 3 Anslutning till fjärrvärme Installation av värmepump Installation av ventilationsvärmeväxlare Tilläggsisolering av vindsbjälklag Tilläggsisolering av ytterväggar Byte eller komplettering till treglasfönster

  27. Varför LCC Investeringskalkylering - man måste ta hänsyn till Livslängd Kalkylränta Drift och underhåll Initial investering Återkommande investeringar Energiprisutveckling Energibesparingar LCC, eller egentligen nuvärdesmodellen, kan!

  28. Årlig besparing Mkr/år Internränta r =20% r =25% r =10% r =15% r =12% r =8% 0,9 0,8 0,7 0,6 0,5 0,4 0,3 0,2 0,1 0 r =6% r =4% 0 1 2 3 4 5 6 7 8 9 10 Investering Mkr Internränta i praktiken 20 års brukstid Fastighetsägarnas investeringskrav 6% kalkylränta, relativ årlig energiprisökning 2% Detta innebär ca 4% internränta

  29. ”Totalprojektmetoden” Årlig besparing Mkr/år r =20% r =25% r =10% r =15% r =12% r =8% 0,9 0,8 0,7 0,6 0,5 0,4 0,3 0,2 0,1 0 r =6% r =4% 0 1 2 3 4 5 6 7 8 9 10 Investering Mkr
