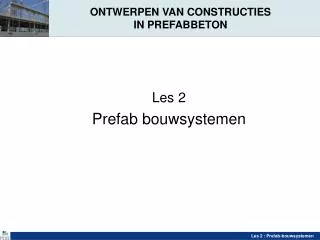

  1. ONTWERPEN VAN CONSTRUCTIES IN PREFABBETON Les 2 Prefab bouwsystemen

  2. Basis ontwerpprincipe • Prefabricatie is geen variante uitvoeringsmethode van ter plaatse gestorte constructies. • Om de volledige voordelen te bekomen, moet de constructie vanaf het begin ontworpen worden volgens een specifieke ontwerpfilosofie.

  3. Constructieve prefabsystemen Portiekconstructies Skeletconstructies Wandconstructies Gevels Vloeren

  4. Constructieve systemen • Portiek- en skeletconstructies • Portieken • Skeletconstructies

  5. Voorbeeld van een middelhoge skeletconstructie

  6. Constructieve systemen • Wandconstructies • Appartementsgebouw • Kantoorgebouw

  7. Constructieve systemen • Combinatie wand - skeletconstructie • Appartementsgebouwen

  8. Constructieve systemen • Celsystemen • Liftkokercel • Badcel

  9. Constructieve systemen • Vloer- en dakconstructies • Holle platen en geribde elementen

  10. Constructieve systemen • Vloer- en dakconstructies • Breedplaatvloeren Balk-vulblokvloeren

  11. Constructieve systemen • Betonnen gevels • Niet dragende gevels • Dragende gevels • Grote variëteit aan kleuren en afwerkingen

  12. Voorbeelden betonnen gevels

  13. Toepassingen prefabsystemen • Woningbouw • Geprefabriceerde gevels • of volledige villa

  14. Toepassingen prefabsystemen • Appartementen • Enveloppe systeem • Dwarswand systeem

  15. Toepassingsvoorbeelden • Appartementen • Appartementsgebouw met • wanden, holle vloeren en • geprefabriceerde gevels

  16. Toepassingsvoorbeelden • Kantoren en administratieve gebouwen • Principe skeletconstructie met • centrale kern • Montage van een volledig geprefabriceerde skeletconstructie van 25 verdiepingen

  17. Toepassingen prefabsystemen • Kantoren & administratieve gebouwen • De vloeren overspannen • van gevel tot gevel

  18. Toepassingen prefabsystemen • Hotels, ziekenhuizen, enz. • Ziekenhuis • Wand- of skeletconstructie • met geprefabriceerde gevels • in architectonisch beton • Hotel

  19. Toepassingen prefabsystemen • Educatieve gebouwen • Lyceum met gevels in • architectonisch beton • Bibliotheek

  20. Toepassingen prefabsystemen • Industriële gebouwen • Portieksysteem met dakbalken • en grote overspanningen

  21. Toepassingen prefabsystemen • Industriële gebouwen • Dragende gevels en zadeldakelementen

  22. Toepassingen prefabsystemen • Commerciële gebouwen • Geprefabriceerd skeletsysteem met • grote vloer- en dakoverspanningen

  23. Toepassingen prefabsystemen • Commerciële gebouwen • Winkelcentrum van 125000 m² met • geprefabriceerd skelet en holle vloeren

  24. Toepassingen prefabsystemen • Parkeergarages - Prefabsystemen • Garage met hellende parkeervloeren

  25. Toepassingen prefabsystemen • Parkeergarages - Prefabsystemen • Gesplitste vloerniveau’s

  26. Toepassingen prefabsystemen • Parkeergarages - Prefabsystemen • Vlakke parkeervloeren met afzonderlijke in- en uitrit

  27. Toepassingen prefabsystemen • Parkeergarages - Prefabsystemen • Ondergrondse parkeergarage

  28. Toepassingen prefabsystemen • Sportgebouwen • IJs-hockey stadium • voor 40.000 toeschouwers • Schaatsbaan met funderingsplaat in holle vloerplaten

  29. Toepassingen prefabsystemen • Sportgebouwen • Voetbaltribunes met • bijhorende lokalen
