ONTWERPEN VAN CONSTRUCTIES IN PREFABBETON

1. ONTWERPEN VAN CONSTRUCTIES IN PREFABBETON Les 7 Dragende wandconstructies

2. Omschrijving • Karakteristieken van prefabwanden •  Gebruikt voor binnen- en buitenwanden •  Gewoonlijk verdiepingshoogte •  De dikte wordt bepaald door stabiliteit, akoestische isolatie, brandweerstand, enz. •  Hoofdzakelijk gebruikt in woningen en appartementen •  In gewapend en niet-gewapend beton

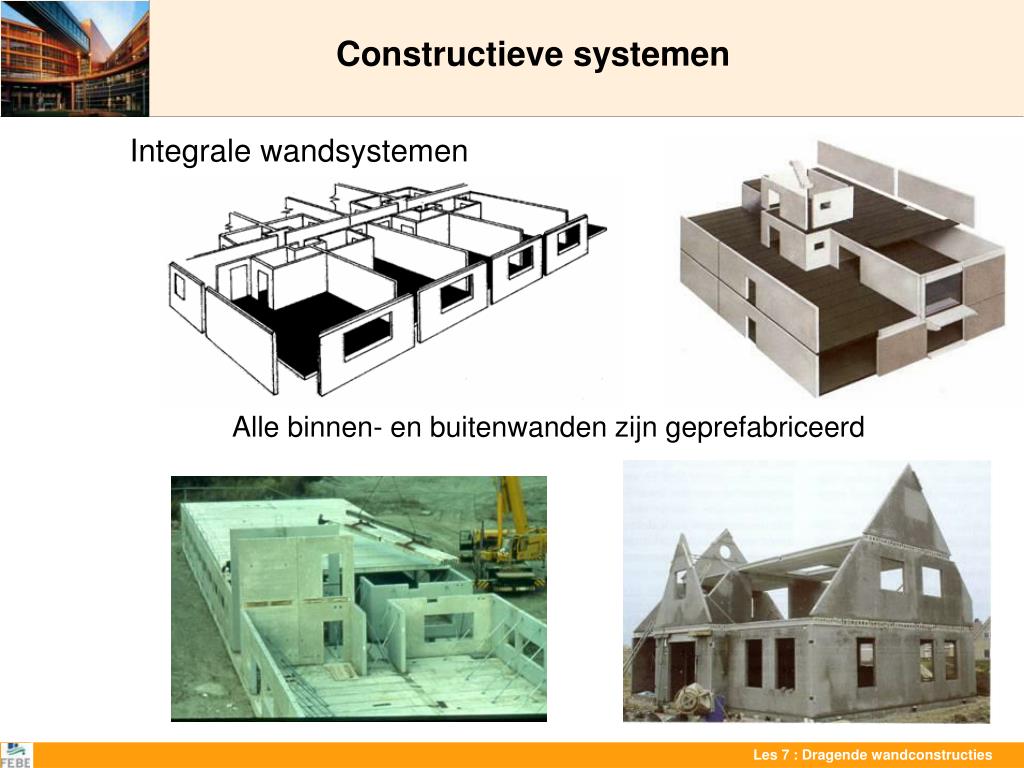

3. Constructieve systemen • Integrale wandsystemen • Alle binnen- en buitenwanden zijn geprefabriceerd

4. Constructieve systemen • Integrale wandsystemen • Appartementsgebouw Appartementsgebouw met • in Manchester UK 23 verdiepingen in Nederland • Volledig geprefabriceerde residentiële gebouwen

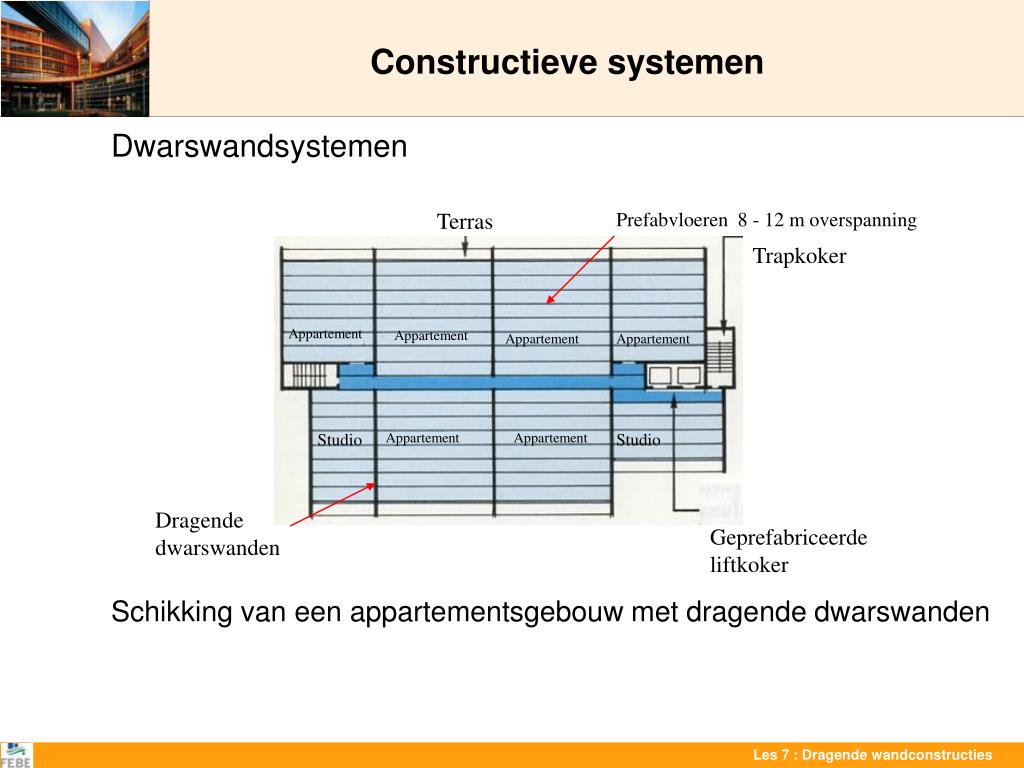

5. Constructieve systemen • Dwarswandsystemen • Schikking van een appartementsgebouw met dragendedwarswanden Terras Prefabvloeren 8 - 12 m overspanning Trapkoker Appartement Appartement Appartement Appartement Studio Appartement Appartement Studio Dragende dwarswanden Geprefabriceerde liftkoker

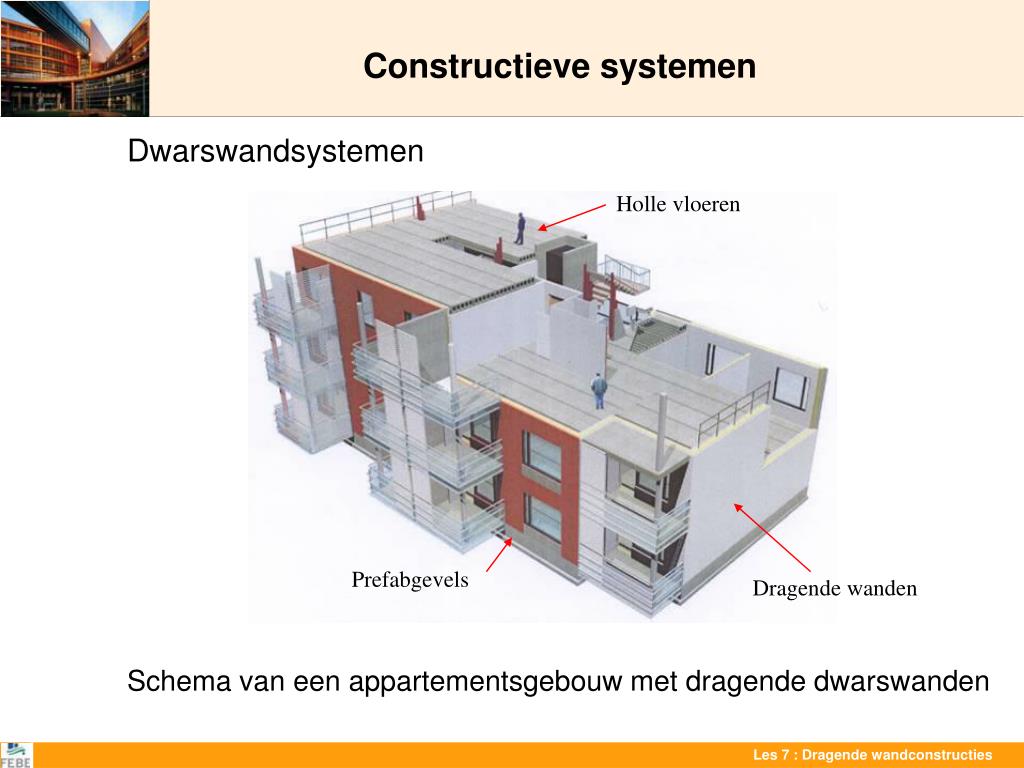

6. Constructieve systemen • Dwarswandsystemen • Schema van een appartementsgebouw met dragende dwarswanden Holle vloeren Prefabgevels Dragende wanden

7. Constructieve systemen • Envelope systemen - dragende gevels • Appartementsgebouwen • met dragende • sandwichgevels Aanvullend frame voor grote vloeroverspanningen

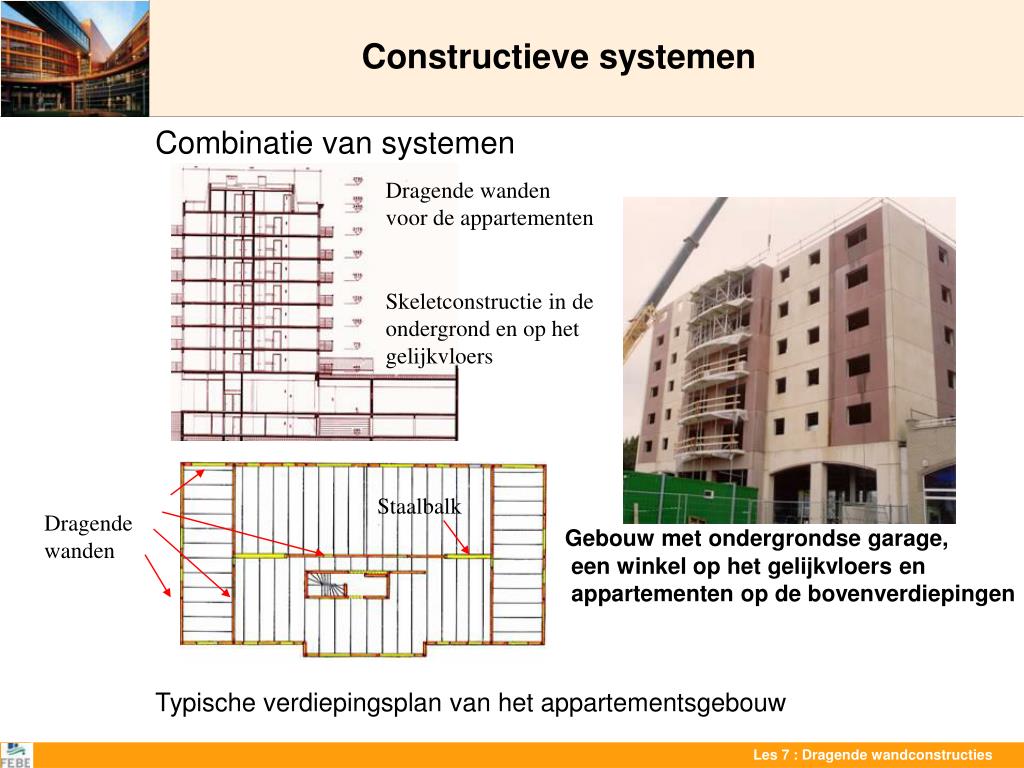

8. Constructieve systemen • Combinatie van systemen • Gebouw met ondergrondse garage, een winkel op het gelijkvloers en appartementen op de bovenverdiepingen • Typische verdiepingsplan van het appartementsgebouw Dragende wanden voor de appartementen Skeletconstructie in de ondergrond en op het gelijkvloers Staalbalk Dragende wanden

9. Constructieve systemen • Kernen en liftkokers • Kernen en liftkokers samengesteld uit prefabwanden

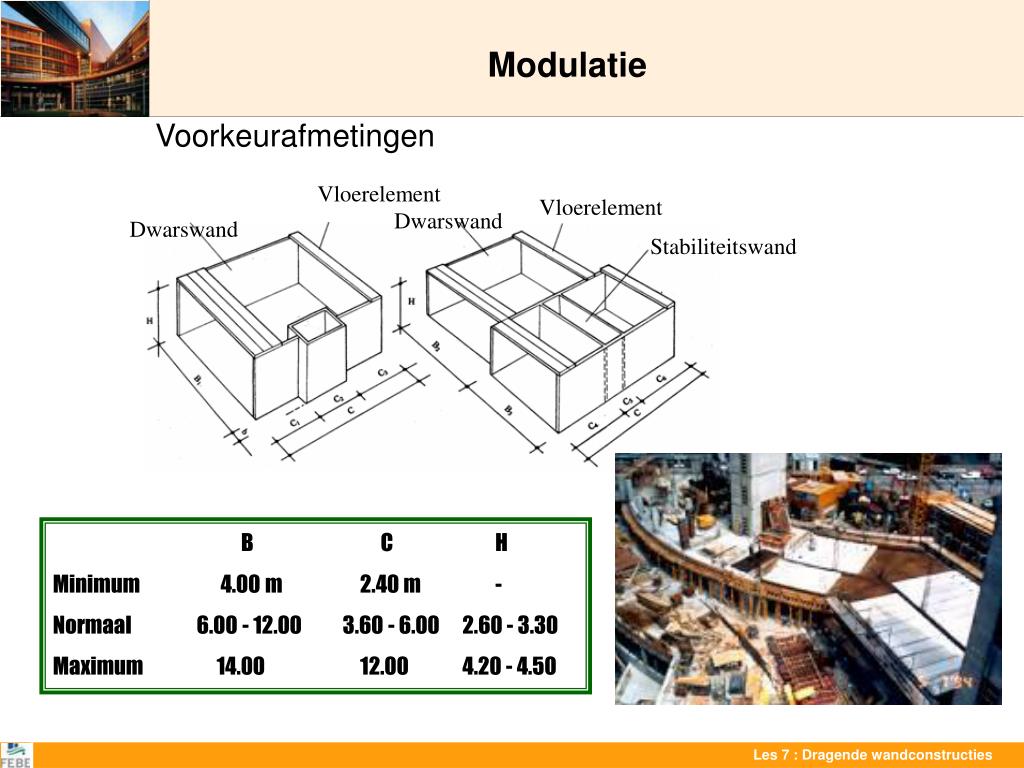

10. Modulatie • Voorkeurafmetingen Vloerelement Vloerelement Dwarswand Dwarswand Stabiliteitswand B C H Minimum 4.00 m 2.40 m - Normaal 6.00 - 12.00 3.60 - 6.00 2.60 - 3.30 Maximum 14.00 12.00 4.20 - 4.50

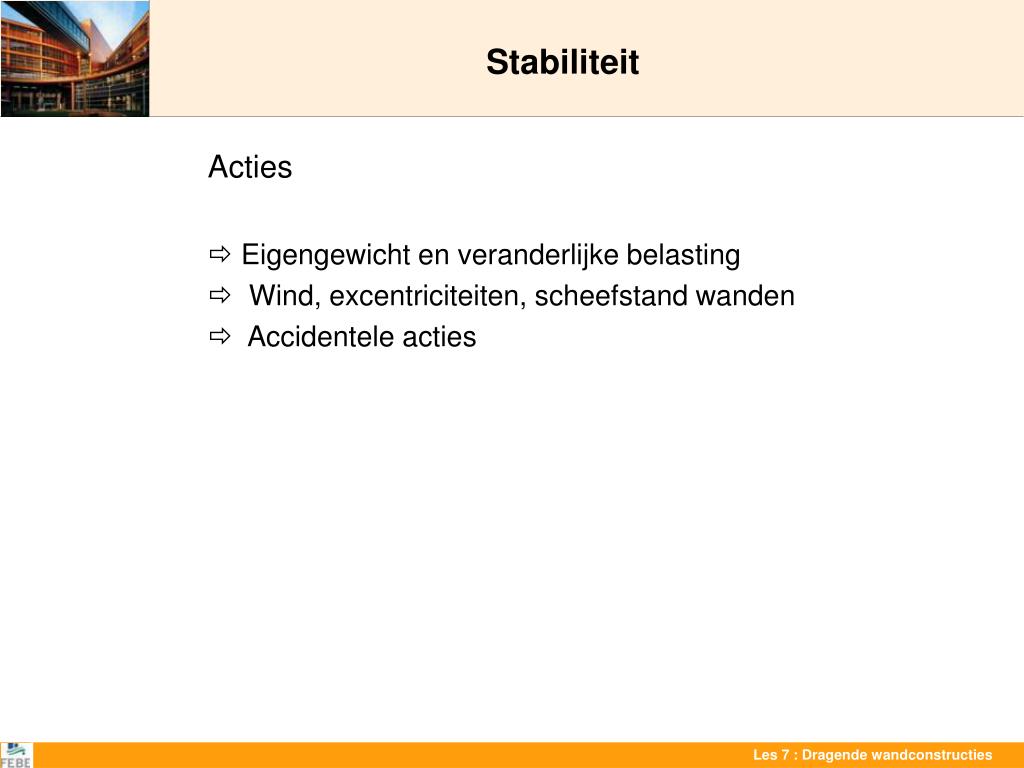

11. Stabiliteit • Acties •  Eigengewicht en veranderlijke belasting •  Wind, excentriciteiten, scheefstand wanden •  Accidentele acties

12. Stabiliteit • Constructieve excentriciteiten •  Vloeroplegging •  Bovengelegen wand •  Eigengewicht van de wand • Excentriciteit van de vloerbelasting De excentriciteiten worden bepaald ten opzichte van de scharnier aan de onderkant van de wand

13. Stabiliteit • Concept •  Dwarswandactie •  Cantileveractie van wanden en kernen •  Schijfwerking van de vloeren • Stabiliteitswanden worden geplaatst in twee loodrechte richtingen Verstijvingswanden Dwarswanden

14. Stabiliteit • Dwarswandwerking • Samengestelde console Enkelvoudige console Schuifkracht componenten Horizontale kettingbalk Drukschoren

15. Stabiliteit • Sterkte horizontale voegen •  Verticale krachten worden bij voorkeur overgedragen doorheen het voegbeton, om ongewenste inklemming te voorkomen van vloeren tussen wanden. • Oplossing voor beperkte belasting Onbeperkte alternatieve oplossing • Voorbeelden van wand-vloerverbindingen met holle vloeren Beugels ø 8 Langse staaf ø 16 Holle vloer met afgeschuind uiteinde Voegbreedte bw

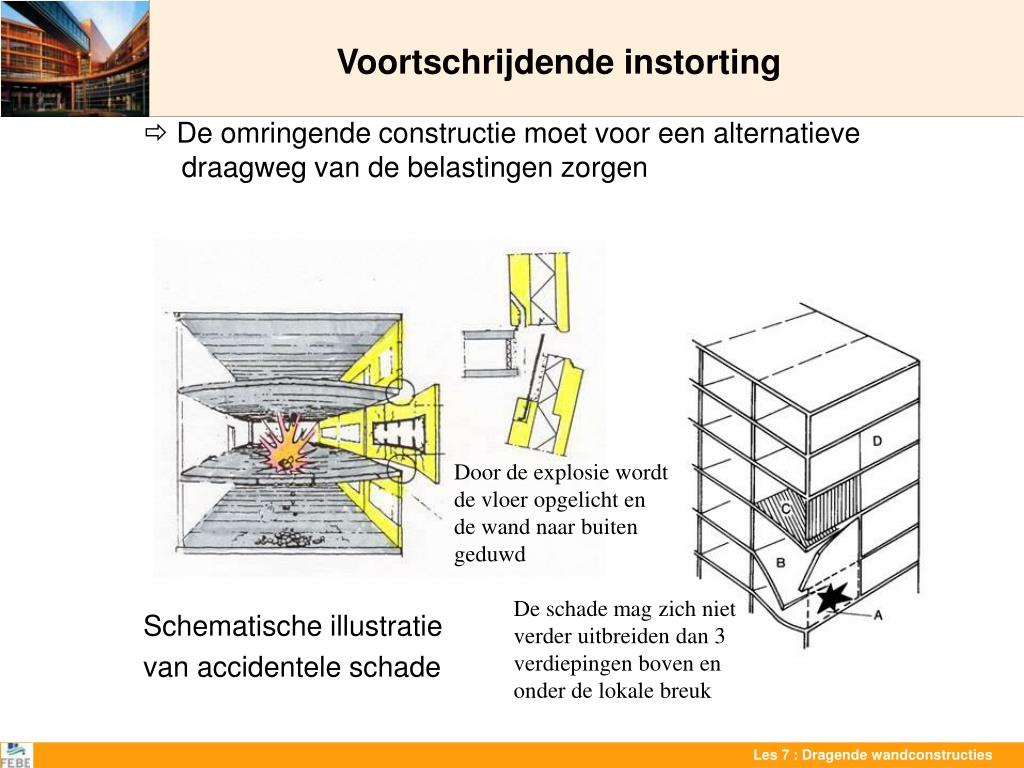

16. Voortschrijdende instorting •  De omringende constructie moet voor een alternatieve draagweg van de belastingen zorgen • Schematische illustratie • van accidentele schade Door de explosie wordt de vloer opgelicht en de wand naar buiten geduwd De schade mag zich niet verder uitbreiden dan 3 verdiepingen boven en onder de lokale breuk

17. Voortschrijdende instorting • Tweede draagweg •  Cantileverwerking van omringende wanden • Ophanging van de elementen aan de bovenconstructie •  Overbrugging beschadigde zone •  Neervallen van brokstukken voorkomen Kettingbalk voor cantileverwerking Ophanging door kabelwerking kettingbalk

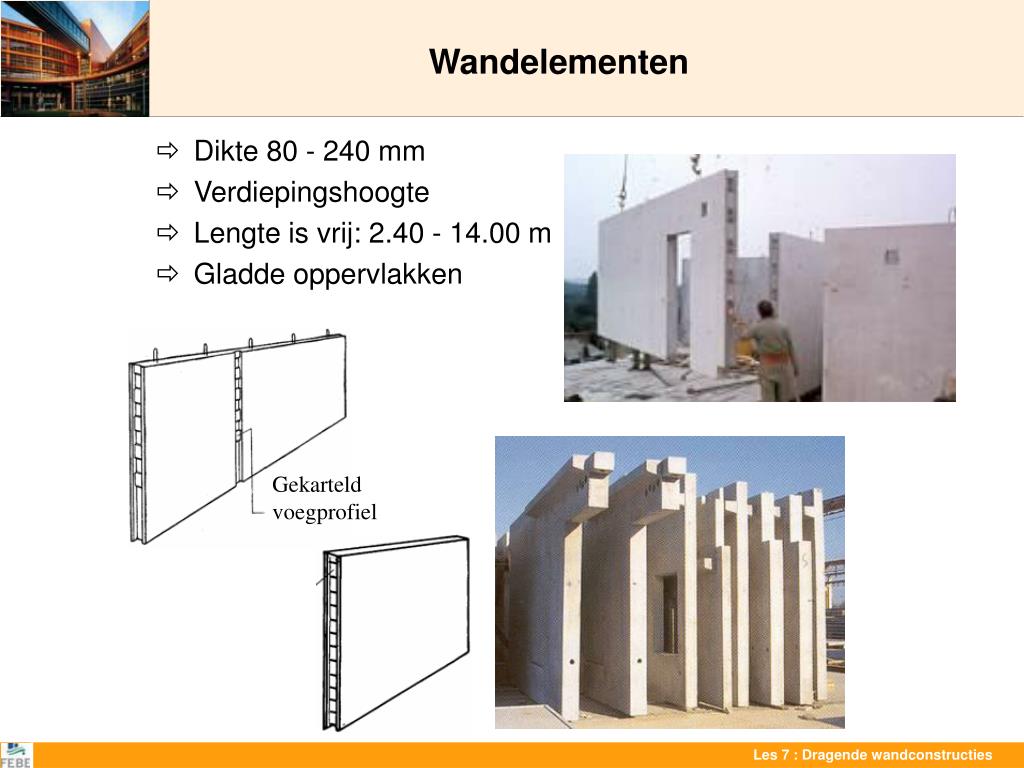

18. Wandelementen •  Dikte 80 - 240 mm •  Verdiepingshoogte •  Lengte is vrij: 2.40 - 14.00 m •  Gladde oppervlakken Gekarteld voegprofiel

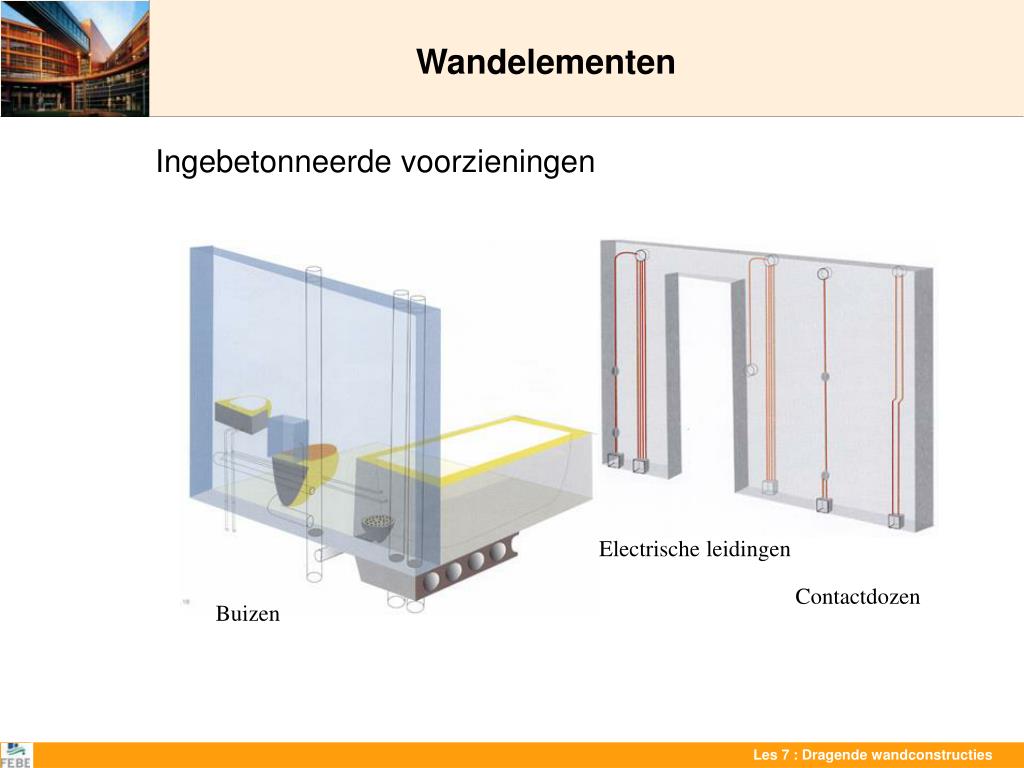

19. Wandelementen • Ingebetonneerde voorzieningen Electrische leidingen Contactdozen Buizen

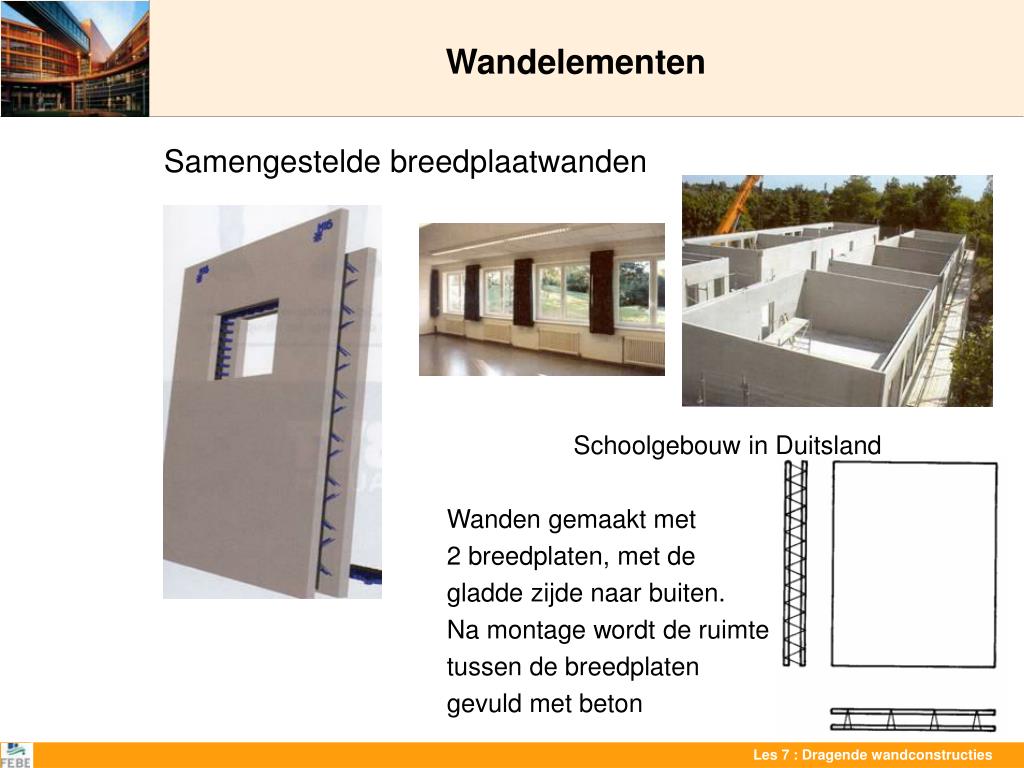

20. Wandelementen • Samengestelde breedplaatwanden • Schoolgebouw in Duitsland • Wanden gemaakt met • 2 breedplaten, met de • gladde zijde naar buiten. • Na montage wordt de ruimte • tussen de breedplaten • gevuld met beton

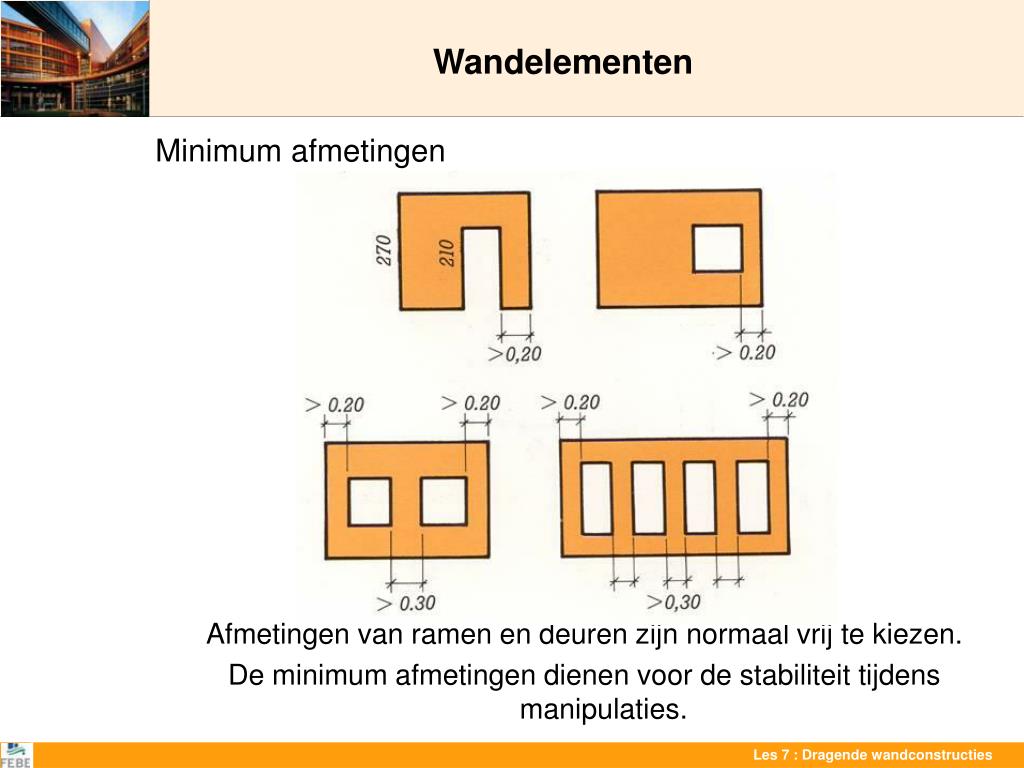

21. Wandelementen • Minimum afmetingen • Afmetingen van ramen en deuren zijn normaal vrij te kiezen. • De minimum afmetingen dienen voor de stabiliteit tijdens manipulaties.

22. Verbindingen • Overzicht types verbindingen bij wandconstructies 5

23. Verbindingen •  Wand - wandverbindingen (type 1) Staalplaat met gat verankerd in bovenwand Detail van verticale verbinding Kettingwapening verankerd in de langse voeg Kettingwapening in de verticale voeg tussen wanden Voorbeelden van wand - wandverbindingen

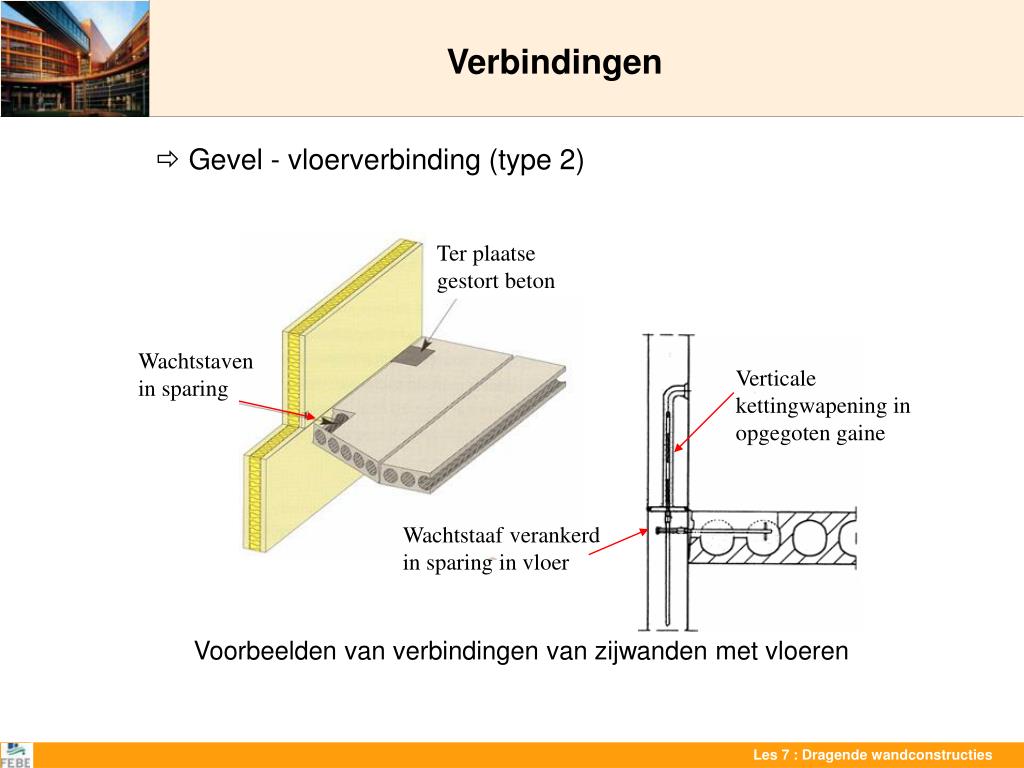

24. Verbindingen • Gevel - vloerverbinding (type 2) • Voorbeelden van verbindingen van zijwanden met vloeren Ter plaatse gestort beton Wachtstaven in sparing Verticale kettingwapening in opgegoten gaine Wachtstaaf verankerd in sparing in vloer

25. Verbindingen •  Wand - vloerverbinding (types 3/4) • Voorbeelden van wand - vloerverbindingen Holle vloerplaat Verticale ketting Composiete breedplaatvloer Verticale kettingwapeningen

26. Verbindingen • Wand - wandverbinding (type 5) • Voorbeelden van verticale voegen tussen wanden Voorbeeld van kettingwapening over de ganse hoogte van de voeg Dwarse kettingen Gekartelde voegranden Voorbeeld van kettingwapeningen geconcentreerd in de horizontale voegen tussen de wanden
