  1. Edinei Castro Grupo São Martinho Daniel Takara / Marco Bueno Neoris

  2. Integração Vertical entre Sistemas de Chão-de-Fábrica e ERP

  3. Agenda • Grupo São Martinho • Projeto de Integração SAP x SFC na Usina Boa Vista • Integração entre ERP e sistemas de chão-de-fábrica: outros projetos

  4. Agenda • Grupo São Martinho • Projeto de Integração SAP x SFC na Usina Boa Vista • Integração entre ERP e sistemas de chão-de-fábrica: outros projetos

  5. Grupo São Martinho Atualmente, o Grupo é uma organização empresarial com três usinas de açúcar e álcool em operação e uma unidade de negócio em biotecnologia, a Omtek : Usina Iracema Iracemápolis São Paulo Usina São Martinho Pradópolis São Paulo Usina Boa Vista Quirinópolis Goiás OMTEK Iracemápolis São Paulo Conta também com um escritório em São Paulo (capital), responsável por áreas como relações com o mercado, gestão financeira e planejamento econômico, e um Centro de Serviços Compartilhados, em Pradópolis, responsável pelas atividades administrativas de suprimentos, controladoria, financeiras, de recursos humanos, informática e jurídica.

  6. Usinas de Açúcar e Etanol Usina Iracema Usina São Martinho Usina Boa Vista

  7. Produtos e Subprodutos • Açúcar: As usinas do Grupo São Martinho produzem vários tipos de açúcar bruto. Nos últimos anos, o principal produto tem sido o VVHP, um tipo de açúcar padrão negociado no mercado internacional. • Álcoois: O Grupo São Martinho também produz álcool hidratado, utilizado nos tanques dos carros movidos a etanol; álcool anidro, que é misturado à gasolina como aditivo para abastecer os tanques dos veículos movidos à gasolina; e álcool industrial, usado principalmente na produção de tintas, cosméticos e bebidas alcoólicas.

  8. Produtos e Subprodutos • RNA: Outro produto fabricado pelo Grupo São Martinho através de sua subsidiária Omtek, localizada em Iracemápolis, é o RNA – Sal Sódico do Ácido Ribonucléico, exportado e utilizado na indústria farmacêutica e alimentícia como matéria-prima e ressaltador de sabor. • Subprodutos: Como subprodutos do processo de produção de açúcar e álcool, o Grupo São Martinho fabrica e comercializa levedura, usada para ração animal; óleo fúsel, utilizado como solvente e na fabricação de explosivos e bagaço de cana, utilizado para a geração de eletricidade e vapor.

  9. Agenda • Grupo São Martinho • Projeto de Integração SAP x SFC na Usina Boa Vista • Integração entre ERP e sistemas de chão-de-fábrica: outros projetos

  10. Proposta de Projeto SAP-ERP (PP/PI-PM-MM) SAP xMII Modelo Usinas Iracema e São Martinho Plant Information Modelo Usina Boa Vista Supervisão Automação

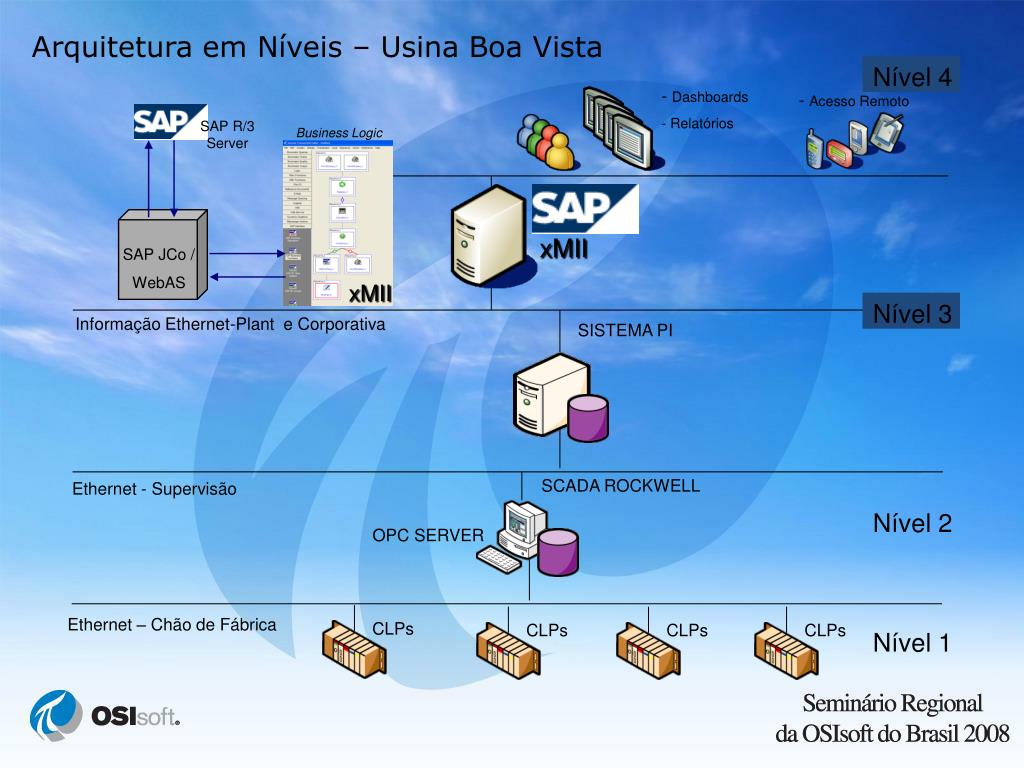

  11. xMII Arquitetura em Níveis – Usina Boa Vista Nível 4 - Dashboards - Relatórios - Acesso Remoto SAP R/3 Server Business Logic SAP JCo / WebAS xMII Nível 3 Informação Ethernet-Plant e Corporativa SISTEMA PI SCADA ROCKWELL Ethernet - Supervisão Nível 2 OPC SERVER Ethernet – Chão de Fábrica CLPs CLPs CLPs CLPs Nível 1

  12. Visão Geral da Solução Proposta para a Usina Boa Vista Dashboards SAP PP-PI / PM / MM PDA receitas ordens de processo dados mestre SAP xMII xMII produção consumos atividades SISTEMA PI OPC Server

  13. Escopo do Projeto Sistema PI • Instalação e configuração básica do Sistema PI • Instalação de softwares clientes nas máquinas dos usuários • Configuração de uma interface PI-OPC • Configuração de até 3.000 tags • 10 Telas Sinóticas de acompanhamento operacional • 10 Relatórios de acompanhamento operacional • 04 Treinamentos (PI System Manager I, PI Client, PI Batch e PI-SQC) SAP xMII • Instalação e configuração inicial do SAP xMII • Interface com SAP PP-PI, MM e PM (dados mestres, ordens de processo, confirmações de produção, consumo e atividades) • 05 telas para administração das interfaces: cadastro de dados mestre, configurações de parâmetro do sistema, monitoramento de ordens e mensagens de produção) • 08 Dashboards gerenciais com 30 KPIs max. cada (acesso desktop ou PDA) • Alarmes com dados do PI para PDAs • 01 Treinamento de manutenção e desenvolvimento básico na plataforma SAP xMII

  14. Benefícios da Integração • Visibilidade de operações em tempo real; • Eliminação de erros decorrentes de entrada manual de dados; • Aceleração da curva de aprendizado do processo por pessoal novo na planta; • Disponibilização de dados centralizados para análise de falhas; • Performance visualização de kpi’s, gráficos, relatórios, etc • Facilidade integração SAP-ERP, SAP-MII e PI;

  15. Cronograma Inicial do Projeto Sistema PI e SAP xMII • O projeto como um todo possui duração total de 6 meses. Atividades comuns: PI e xMII Sistema PI SAP xMII

  16. Arquitetura de Integração MII Microsoft Cluster CLUSTER401 (servidores S401 + S402) Estações clientes do Sistema PI MII-PI Connector PI Enterprise Server MII-PI Interface PI-PerfMon Interface PI-Random Interface PI-RmpSk Interface Servidor TS-01 Servidor ES-03-A PI-OPC Interface 1 PI-OPC Interface 2 PI-OPC Interface 3 PI-OPC Interface 1 (OPC Server) (OPC Server) Servidor ES-02-A Servidor ES-02-B KEPServerEx (OPC Server) I/O Server (OPC Server) KEPServerEx (OPC Server) I/O Server (OPC Server) Schneider HX-600 SEL-2030 Controllogix 1756
