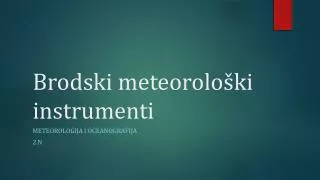

  1. Brodski meteorološki instrumenti Meteorologija i oceanografija 2.N

  2. Osnovni brodski meteorološki instrumenti • za trenutno očitanje vrijednosti meteoroloških elemenata • termometar, psihrometar, barometar, ombrometar(kišomjer) i anemometar. • Autografi (na vrpcu (dijagram) zapisuju vrijednosti meteoroloških elemenata) • termograf, barograf, anemograf i higrograf. • dnevni i tjedni (ovisno o trajanju pisanja na jednoj vrpci)

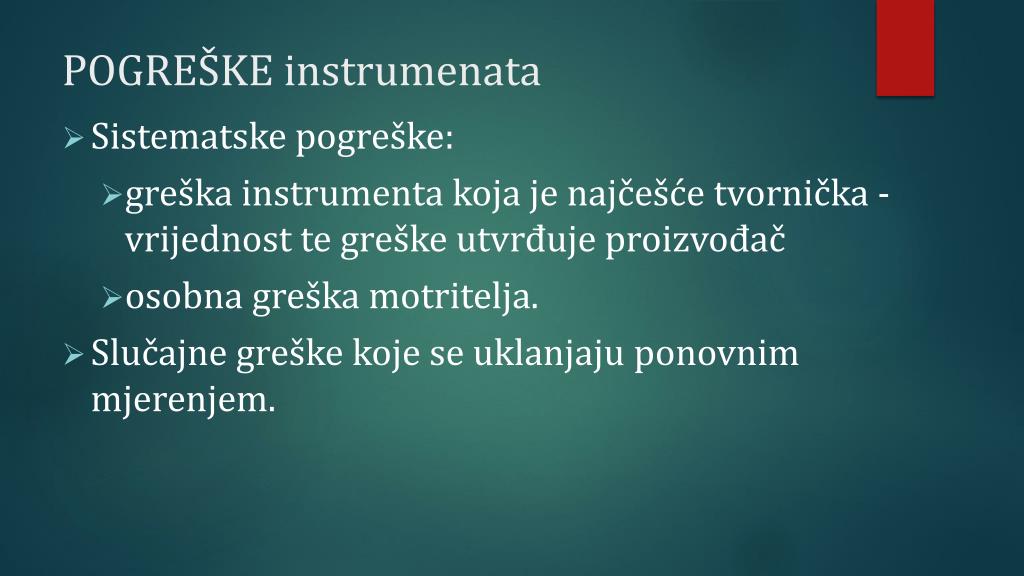

  3. POGREŠKE instrumenata • Sistematske pogreške: • greška instrumenta koja je najčešće tvornička- vrijednost te greške utvrđuje proizvođač • osobna greška motritelja. • Slučajne greške koje se uklanjaju ponovnim mjerenjem.

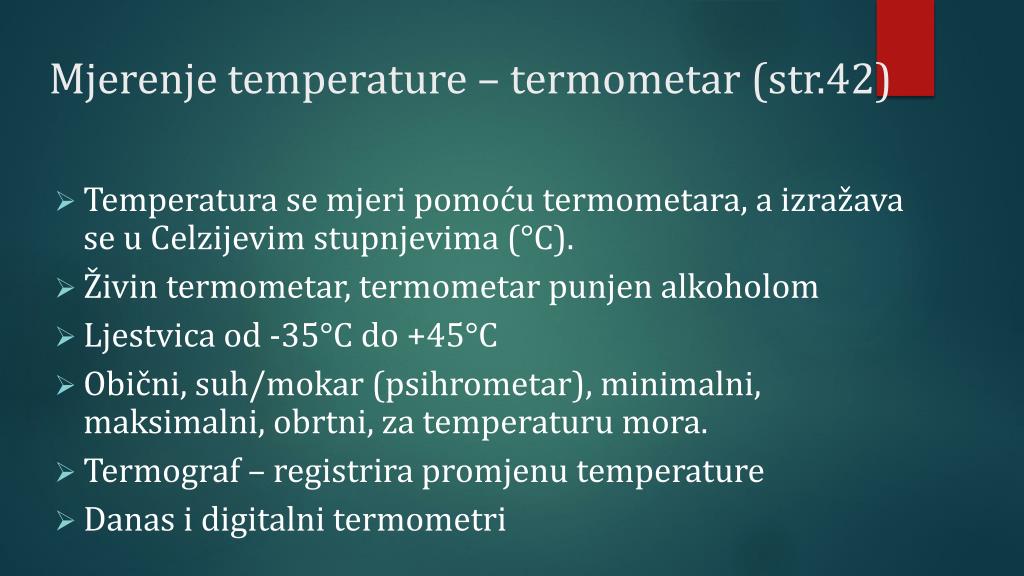

  4. Mjerenje temperature – termometar (str.42) • Temperatura se mjeri pomoću termometara, a izražava se u Celzijevim stupnjevima (°C). • Živin termometar, termometar punjen alkoholom • Ljestvica od -35°C do +45°C • Obični, suh/mokar (psihrometar), minimalni, maksimalni, obrtni, za temperaturu mora. • Termograf – registrira promjenu temperature • Danas i digitalni termometri

  5. Meteorološki zaklon • Za zaštitu instrumenata • Na brodu manji

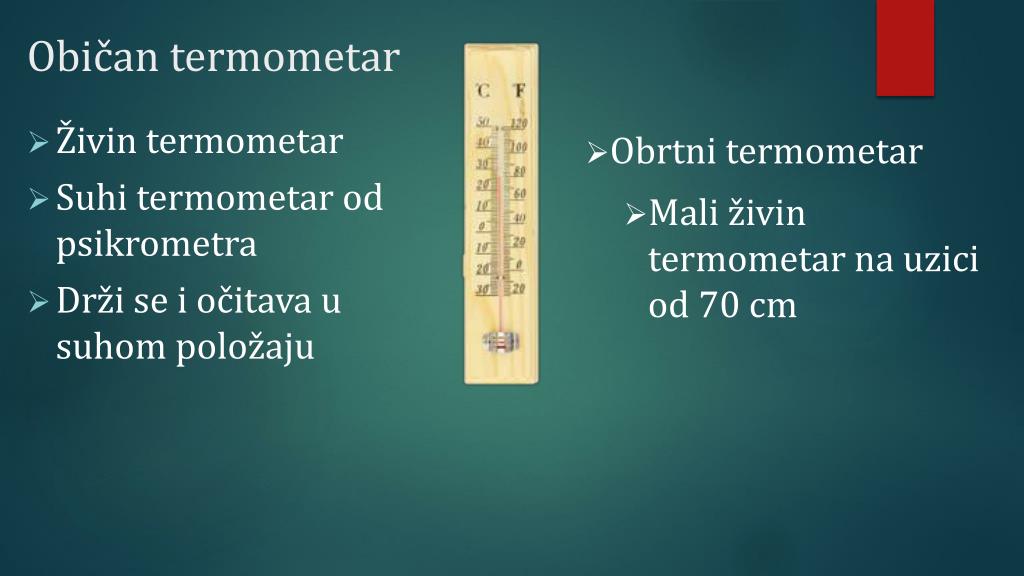

  6. Običan termometar • Obrtni termometar • Mali živin termometar na uzici od 70 cm • Živin termometar • Suhi termometar od psikrometra • Drži se i očitava u suhom položaju

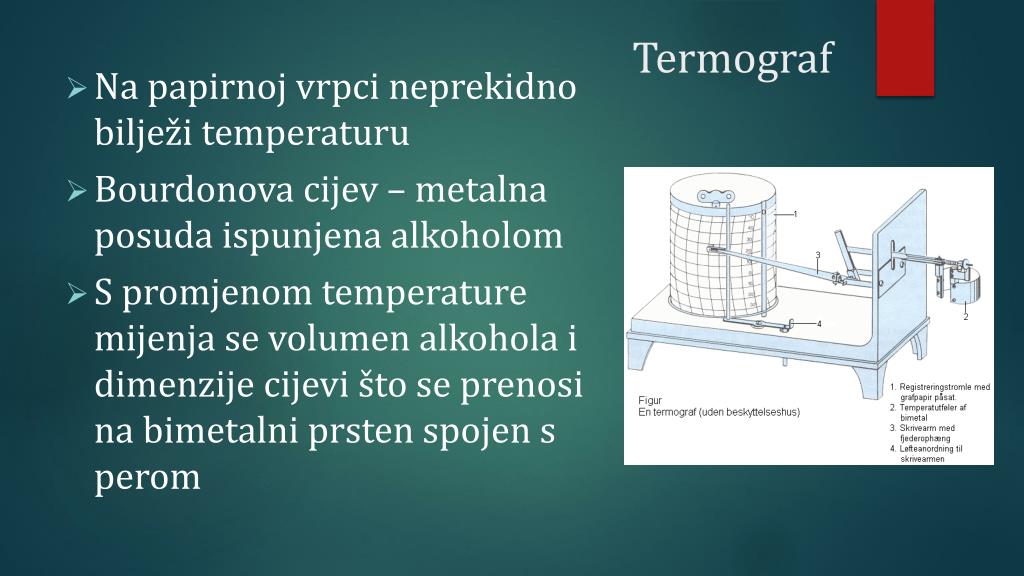

  7. Termograf • Na papirnoj vrpci neprekidno bilježi temperaturu • Bourdonova cijev – metalna posuda ispunjena alkoholom • S promjenom temperature mijenja se volumen alkohola i dimenzije cijevi što se prenosi na bimetalni prsten spojen s perom

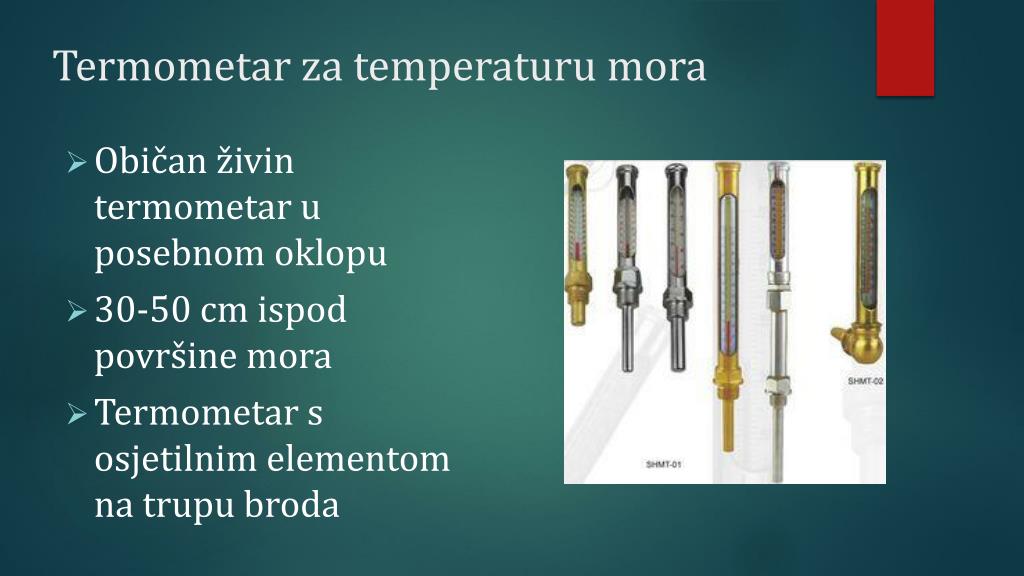

  8. Termometar za temperaturu mora • Običan živin termometar u posebnom oklopu • 30-50 cm ispod površine mora • Termometar s osjetilnim elementom na trupu broda

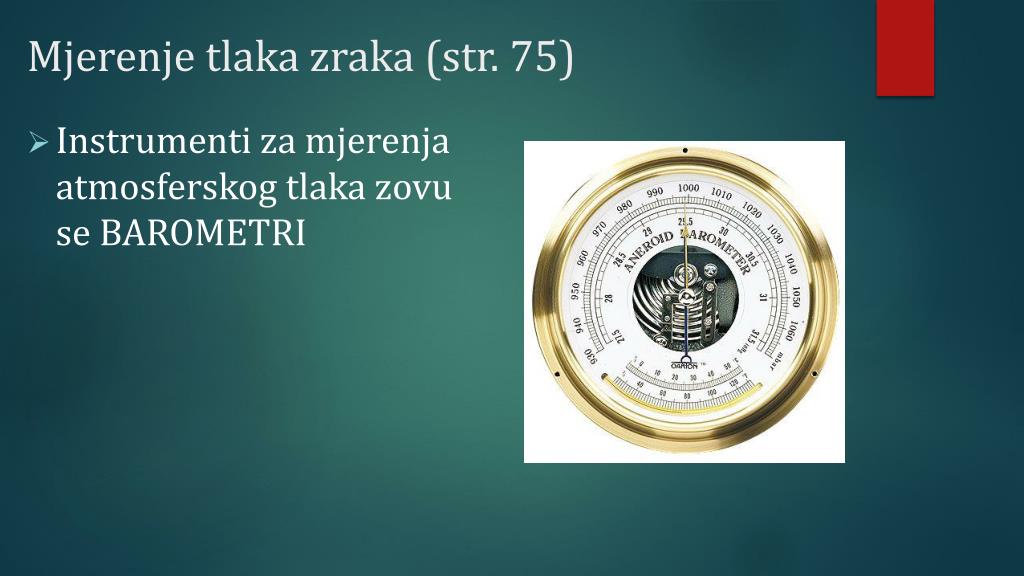

  9. Mjerenje tlaka zraka (str. 75) • Instrumenti za mjerenja atmosferskog tlaka zovu se BAROMETRI

  10. Živin barometar • više vrsta • s nepomičnom posudom i reduciranom ljestvicom • s pomičnom posudom i normalnom ljestvicom • odčitanu vrijednost treba svesti na temperaturu 0°C i na morsku razinu

  11. Aneroid • glavni dio je skup zrakopraznih kutijica od valovitog lima (Vidijeve kutije) • promjena tlaka izaziva uleknuće ili izbočenje kutijica • to se prenosi na kazaljku koja na ljestvici pokazuje tlak • cijeli aneroid je u valjkastoj mjedenoj kutiji sa staklenim poklopcem

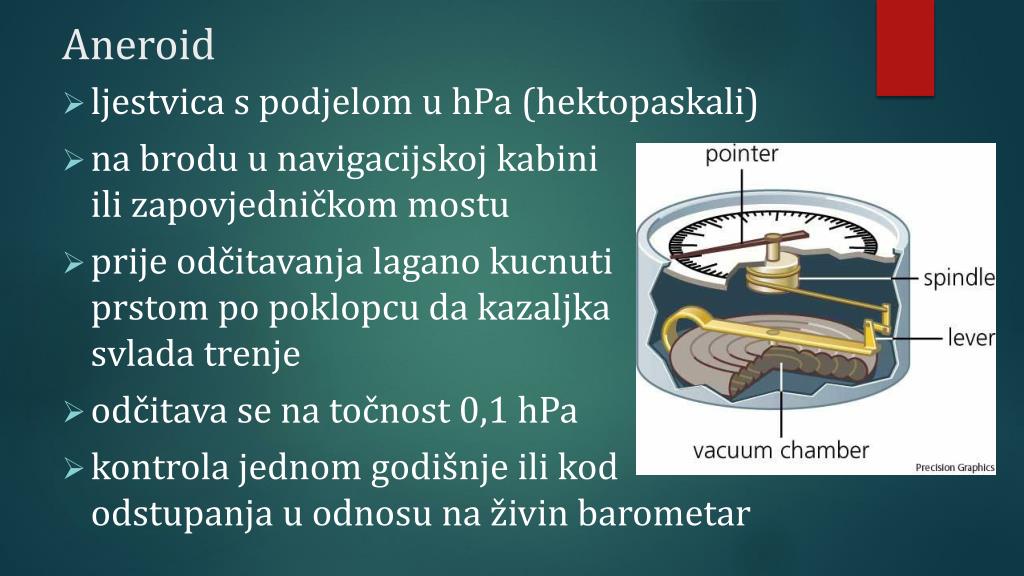

  12. Aneroid • ljestvica s podjelom u hPa (hektopaskali) • na brodu u navigacijskoj kabiniili zapovjedničkom mostu • prije odčitavanja lagano kucnutiprstom po poklopcu da kazaljkasvlada trenje • odčitava se na točnost 0,1 hPa • kontrola jednom godišnje ili kod odstupanja u odnosu na živin barometar

  13. Barograf • radi na istom načelu kao aneroid • na papirnoj vrpci bilježi stanje i promjene tlaka • prijamnik ima barem šest Vidijevih kutijica • najdonja za kompenzaciju temperature i podešavanje pera • najviša u vezi s perom • vrpca s krivuljom tlaka je barogram • mikrobarovariograf– promjena tlaka 0,01-0,001 hPa

  14. Školski barograf

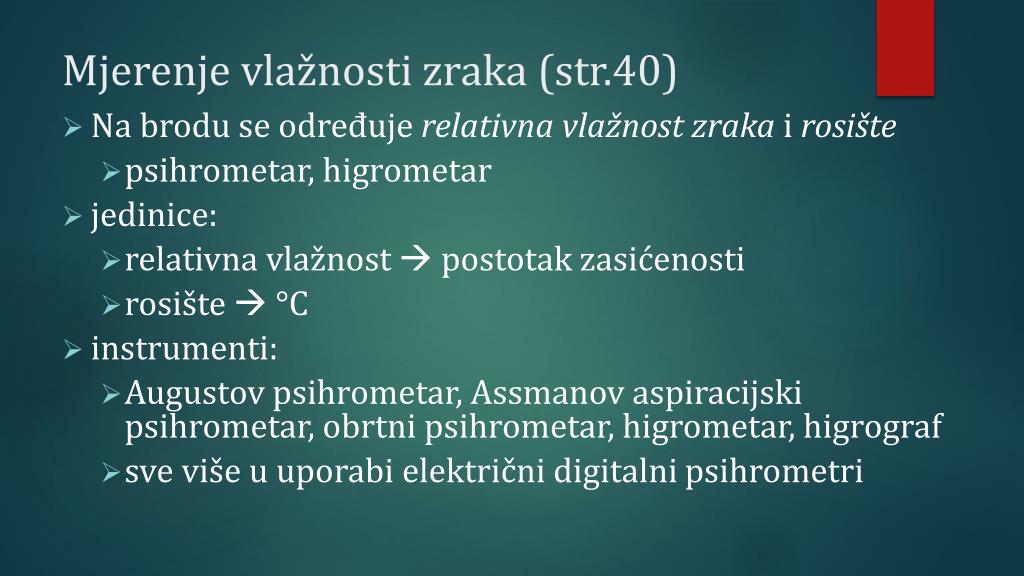

  15. Mjerenje vlažnosti zraka (str.40) • Na brodu se određuje relativna vlažnost zraka irosište • psihrometar, higrometar • jedinice: • relativna vlažnost  postotak zasićenosti • rosište  °C • instrumenti: • Augustovpsihrometar, Assmanov aspiracijski psihrometar, obrtni psihrometar, higrometar, higrograf • sve više u uporabi električni digitalni psihrometri

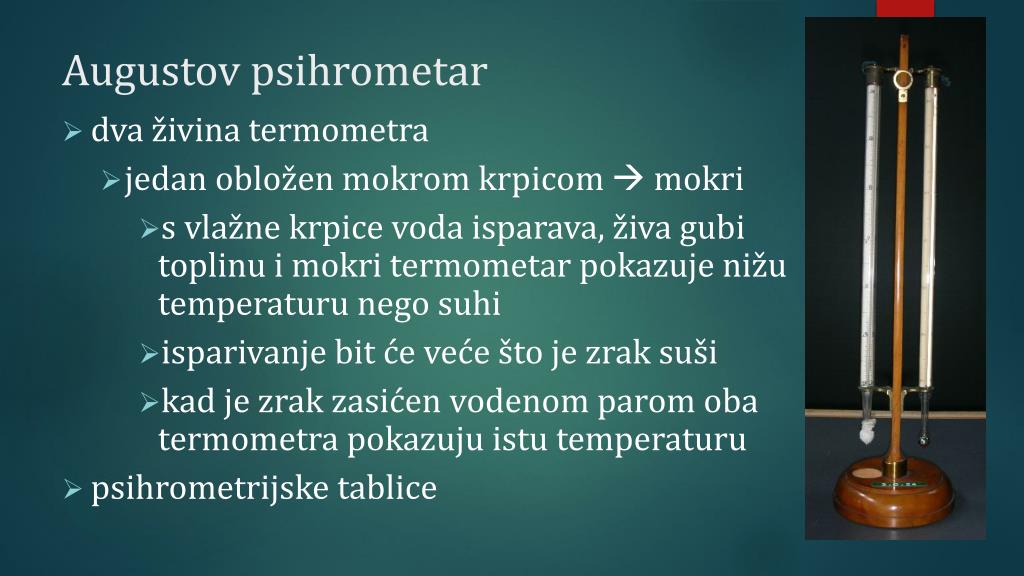

  16. Augustovpsihrometar • dva živina termometra • jedan obložen mokrom krpicom  mokri • s vlažne krpice voda isparava, živa gubi toplinu i mokri termometar pokazuje nižu temperaturu nego suhi • isparivanje bit će veće što je zrak suši • kad je zrak zasićen vodenom parom oba termometra pokazuju istu temperaturu • psihrometrijske tablice

  17. Assmannov aspiracijski psihrometar • opremljen usisavačem – ravnomjerno provjetravanje obaju termometara • prikladan za brod, točniji

  18. Obrtni psihrometar • termometri ugrađeni u gumenim oblogama metalna okvira • do 35 dag • kruženjem se osigurava provjetravanje • brzina kruženja mora odgovarati tablicama • pri vjetru 3-4 bofora i više dovoljno je držati okvir okrenuti u vjetar

  19. Higrometar • pokazuje relativnu vlažnost zraka • načelo rada – promjena duljine higroskopične vlasi • točniji pri 40 -60% rel. vlage • ubodni i kontrolni higrometri (ubadanje u materijal)

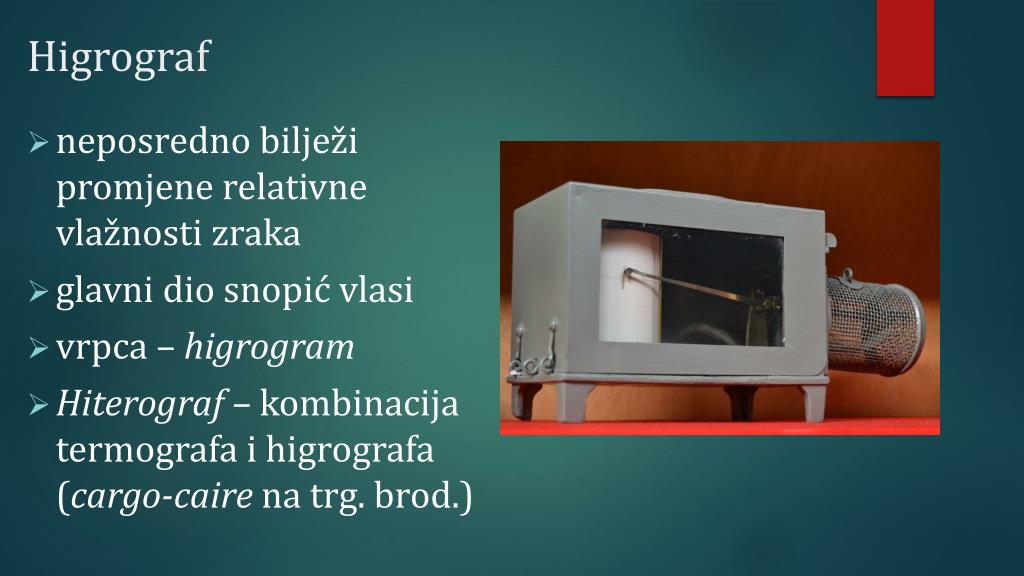

  20. Higrograf • neposredno bilježi promjene relativne vlažnosti zraka • glavni dio snopić vlasi • vrpca – higrogram • Hiterograf – kombinacija termografa i higrografa (cargo-caire na trg. brod.)

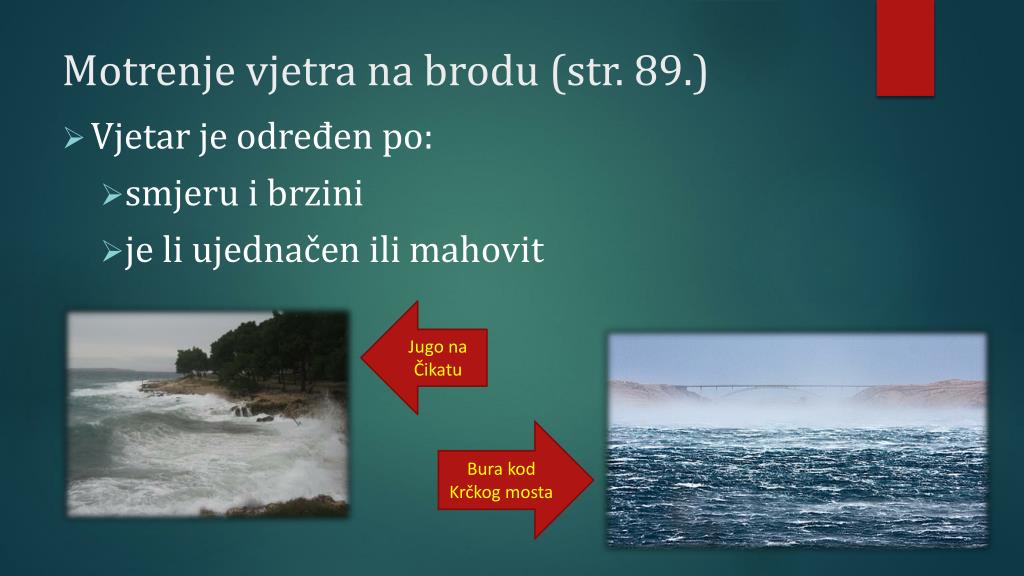

  21. Motrenje vjetra na brodu (str. 89.) • Vjetar je određen po: • smjeru i brzini • je li ujednačen ili mahovit Jugo na Čikatu Bura kod Krčkog mosta

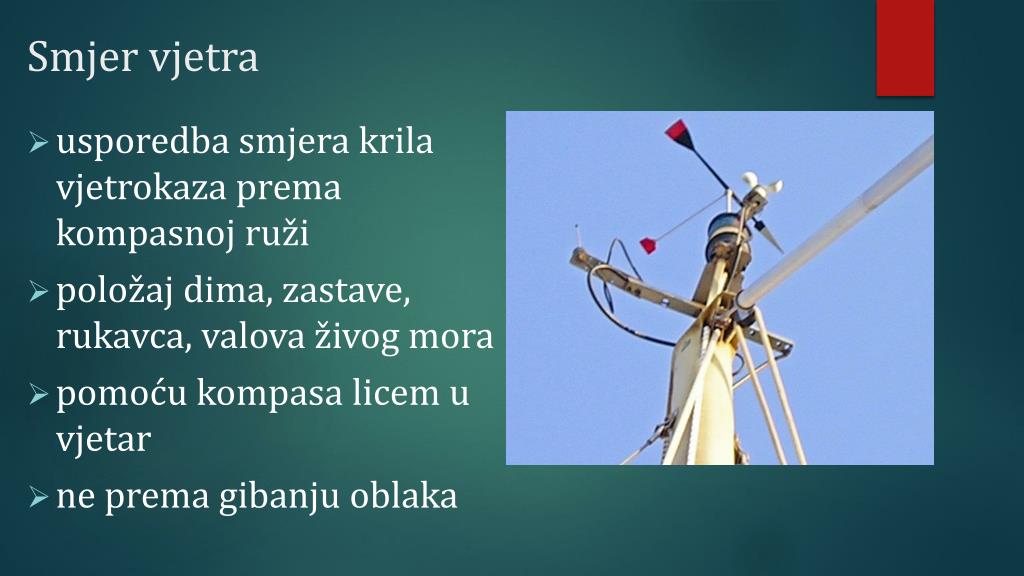

  22. Smjer vjetra • usporedba smjera krila vjetrokaza prema kompasnoj ruži • položaj dima, zastave, rukavca, valova živog mora • pomoću kompasa licem u vjetar • ne prema gibanju oblaka

  23. Vjetrokaz (sl. 4.22.) • oznaka strana svijeta • krilo za smjer vjetra • Wildova ploča za jakost vjetra • ljestvica jakosti vjetra • na slici – anemoskop

  24. Anemometar - vjetromjer • mjerenje brzine vjetra • obrtni • s Pitotovom cijevi • prijamni dio (osjetilo) – Robinsonov križ s polukuglama • zaštićeni dio (za elemente vjetra) – kazaljka • s prijenosom podataka na daljinu

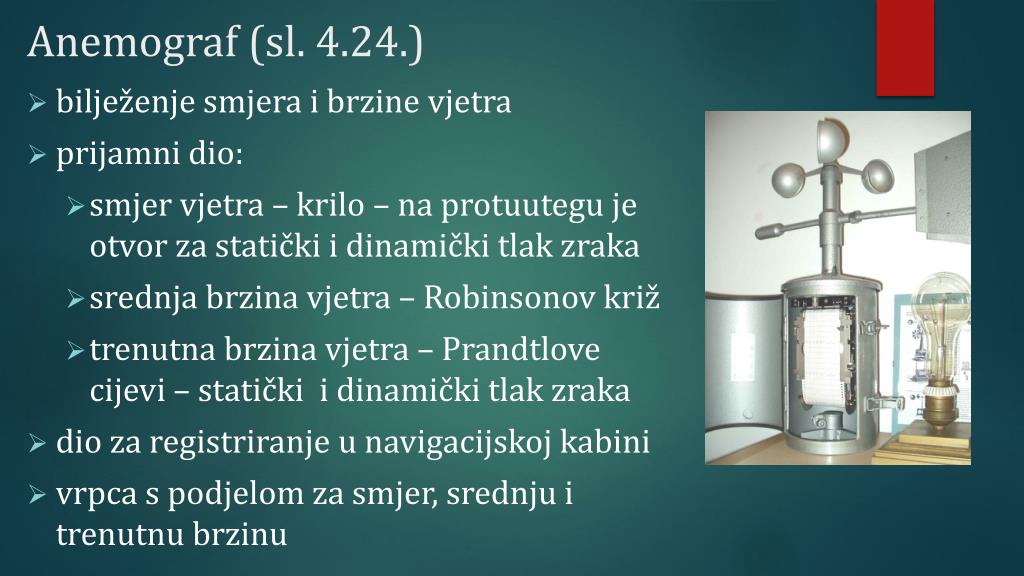

  25. Anemograf (sl. 4.24.) • bilježenje smjera i brzine vjetra • prijamni dio: • smjer vjetra – krilo – na protuutegu je otvor za statički i dinamički tlak zraka • srednja brzina vjetra – Robinsonov križ • trenutna brzina vjetra – Prandtlove cijevi – statički i dinamički tlak zraka • dio za registriranje u navigacijskoj kabini • vrpca s podjelom za smjer, srednju i trenutnu brzinu

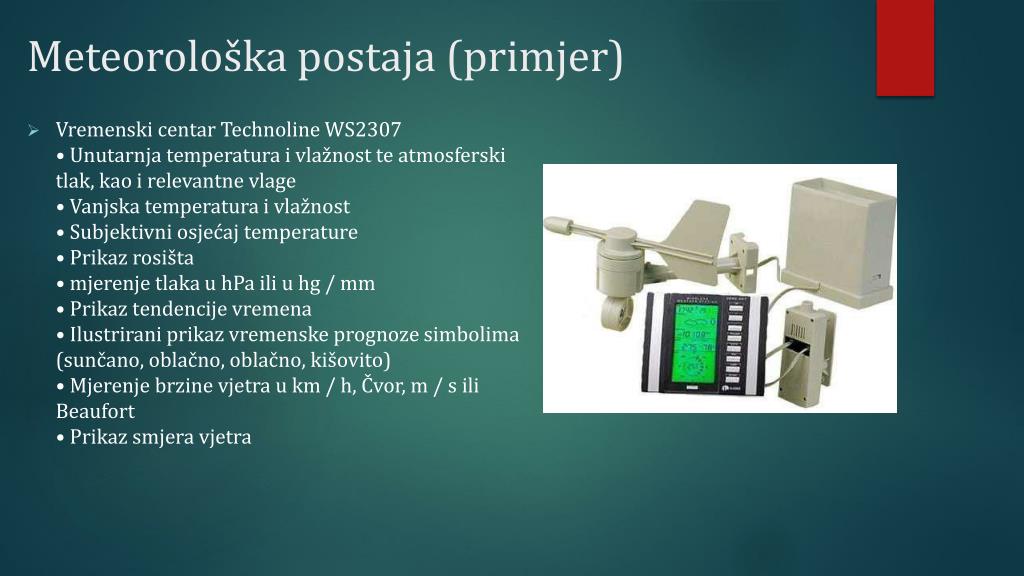

  26. Meteorološka postaja (primjer) • Vremenski centar TechnolineWS2307• Unutarnja temperatura i vlažnost te atmosferski tlak, kao i relevantne vlage• Vanjska temperatura i vlažnost• Subjektivni osjećaj temperature• Prikaz rosišta• mjerenje tlaka u hPa ili u hg / mm• Prikaz tendencije vremena• Ilustrirani prikaz vremenske prognoze simbolima (sunčano, oblačno, oblačno, kišovito)• Mjerenje brzine vjetra u km / h, Čvor, m / s ili Beaufort• Prikaz smjera vjetra

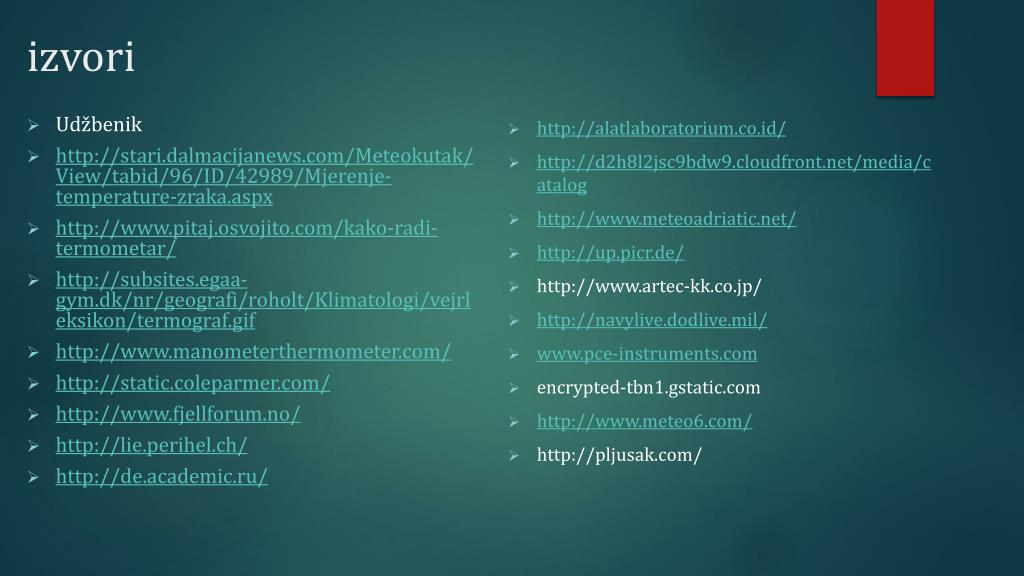

  27. izvori • Udžbenik • http://stari.dalmacijanews.com/Meteokutak/View/tabid/96/ID/42989/Mjerenje-temperature-zraka.aspx • http://www.pitaj.osvojito.com/kako-radi-termometar/ • http://subsites.egaa-gym.dk/nr/geografi/roholt/Klimatologi/vejrleksikon/termograf.gif • http://www.manometerthermometer.com/ • http://static.coleparmer.com/ • http://www.fjellforum.no/ • http://lie.perihel.ch/ • http://de.academic.ru/ • http://alatlaboratorium.co.id/ • http://d2h8l2jsc9bdw9.cloudfront.net/media/catalog • http://www.meteoadriatic.net/ • http://up.picr.de/ • http://www.artec-kk.co.jp/ • http://navylive.dodlive.mil/ • www.pce-instruments.com • encrypted-tbn1.gstatic.com • http://www.meteo6.com/ • http://pljusak.com/
