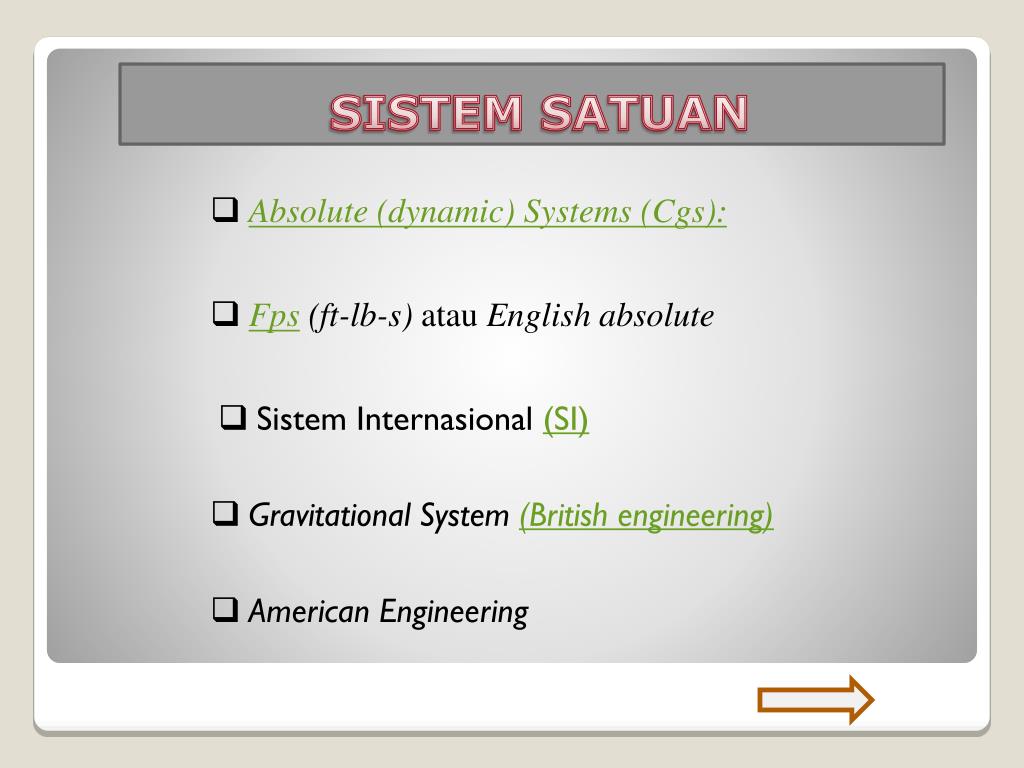

  1. Absolute (dynamic) Systems (Cgs): • Fps (ft-lb-s) atau English absolute • Sistem Internasional (SI) • Gravitational System (British engineering) SISTEM SATUAN • American Engineering

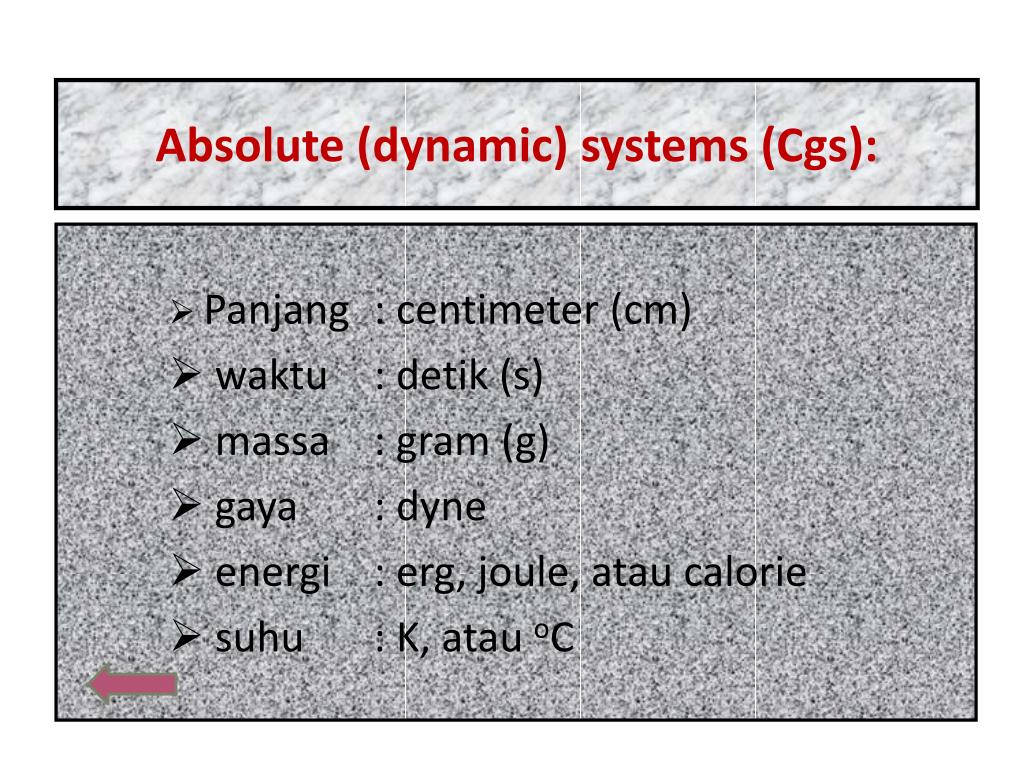

  2. Absolute (dynamic) systems (Cgs): • Panjang : centimeter (cm) • waktu : detik (s) • massa : gram (g) • gaya : dyne • energi : erg, joule, atau calorie • suhu: K, atau oC

  3. Fps (ft-lb-s atau English absolute): • Panjang : foot (ft) • waktu : second (s) • massa : pound (lb) • gaya : poundal • energi : ftpoundal • suhu : R atauoF

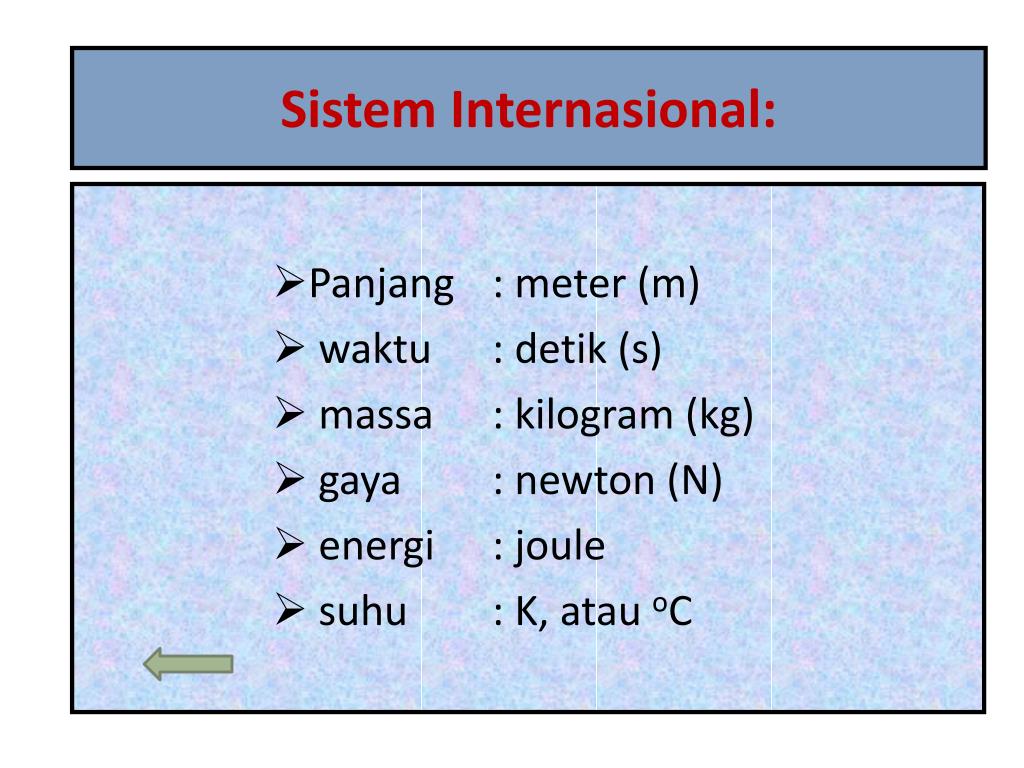

  4. Sistem Internasional: • Panjang : meter (m) • waktu : detik (s) • massa: kilogram (kg) • gaya : newton (N) • energi: joule • suhu : K, atauoC

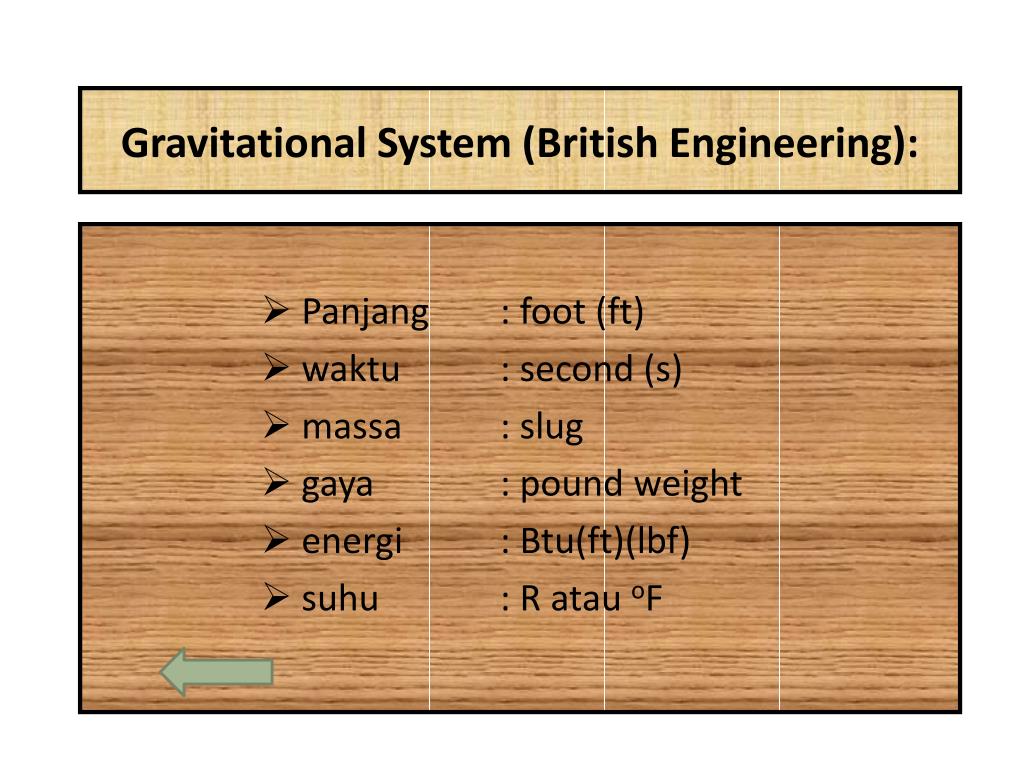

  5. Gravitational System(British Engineering): • Panjang : foot (ft) • waktu : second (s) • massa : slug • gaya : pound weight • energi : Btu(ft)(lbf) • suhu: R atauoF

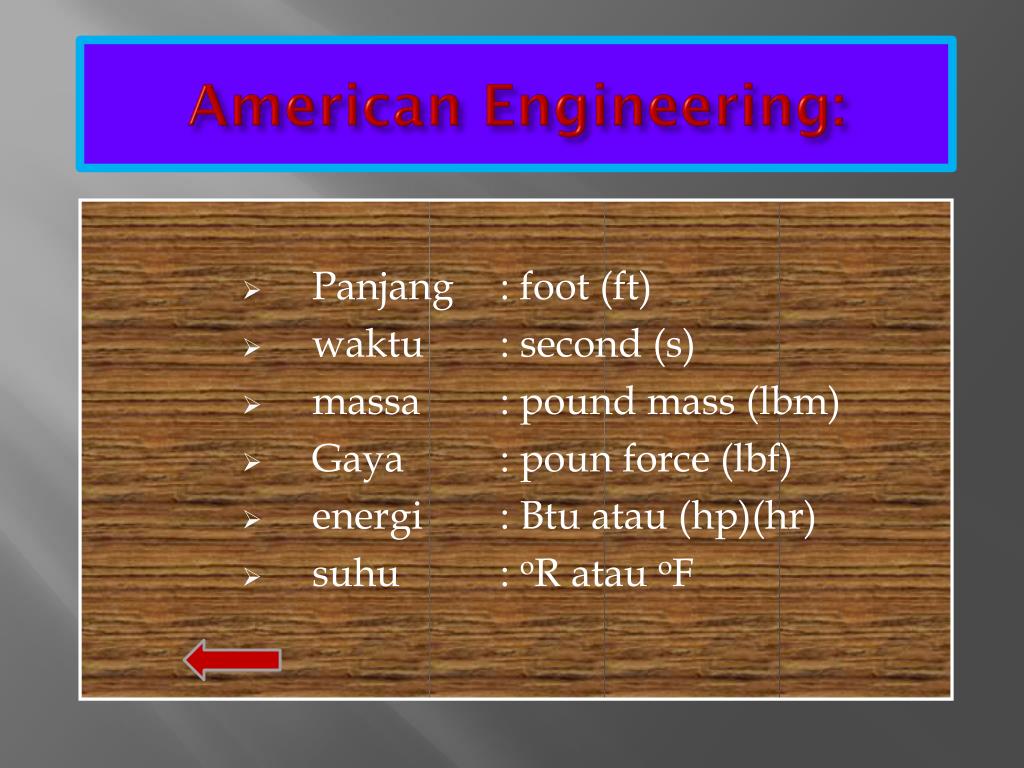

  6. American Engineering: • Panjang : foot (ft) • waktu : second (s) • massa : pound mass (lbm) • Gaya : poun force (lbf) • energi : Btu atau (hp)(hr) • suhu : oRatauoF

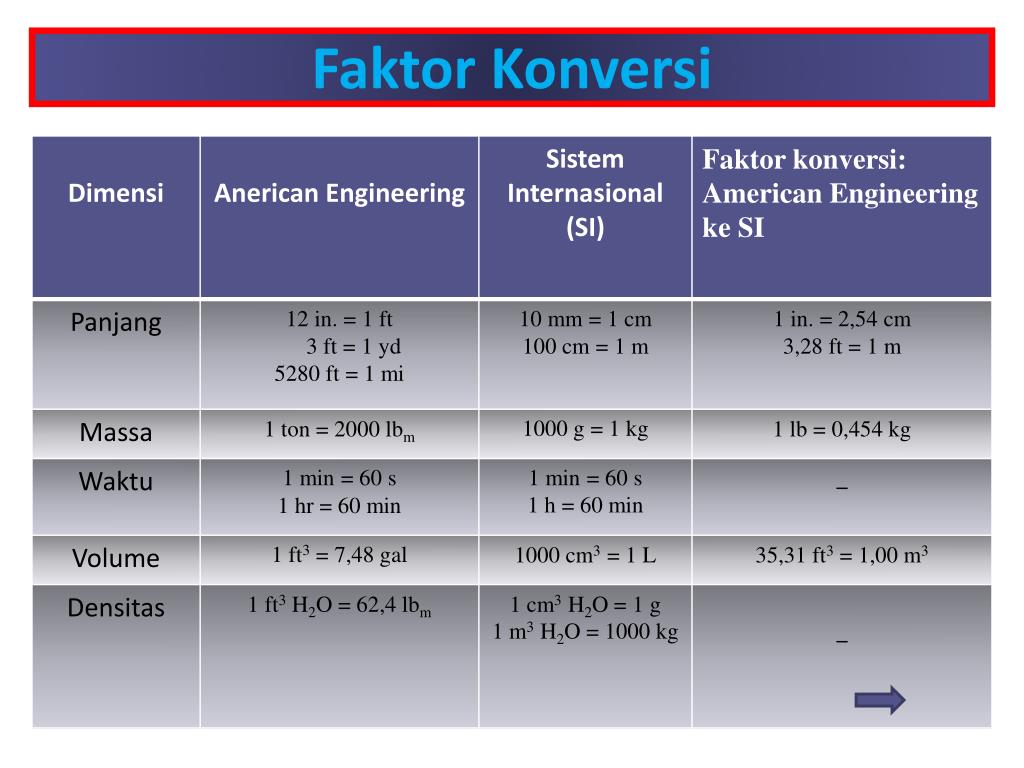

  7. Faktor Konversi

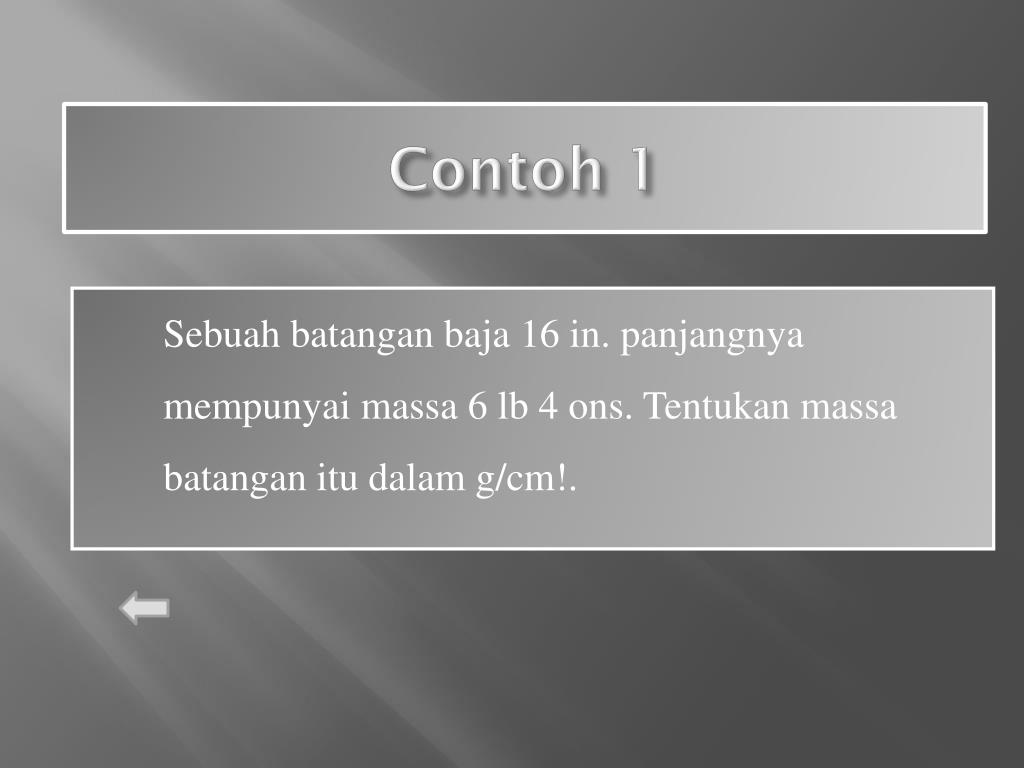

  8. Contoh 1 Sebuah batangan baja 16 in. panjangnya mempunyai massa 6 lb 4 ons. Tentukan massa batangan itu dalam g/cm!.

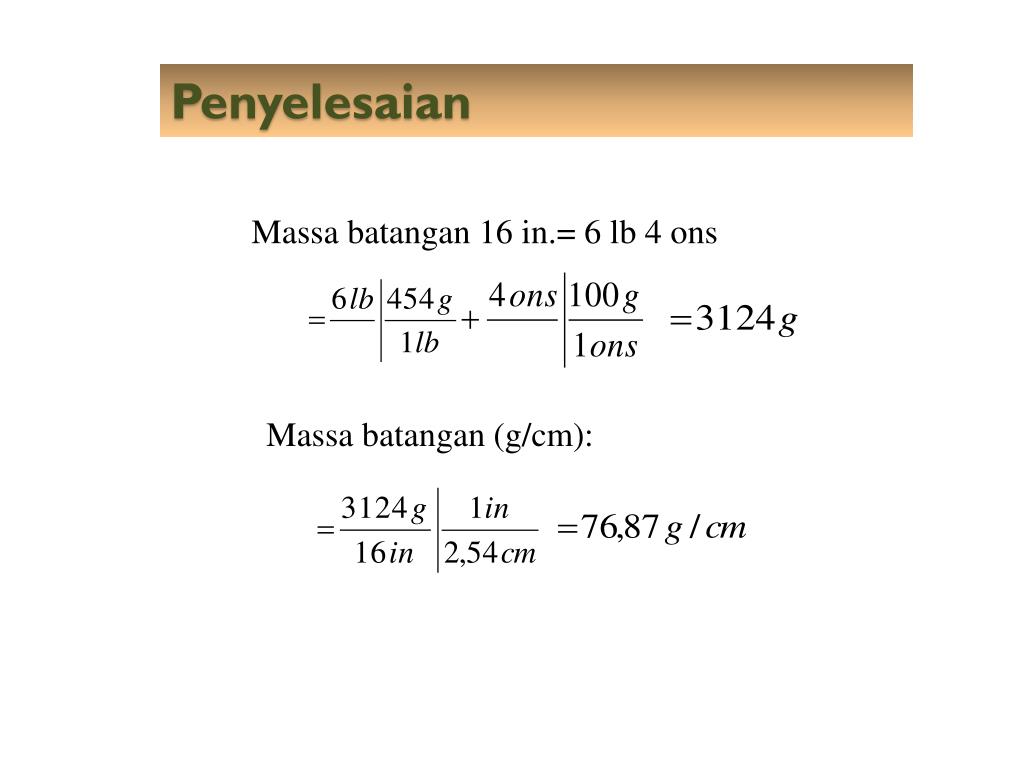

  9. Penyelesaian Massa batangan 16 in.= 6 lb 4 ons Massa batangan (g/cm):

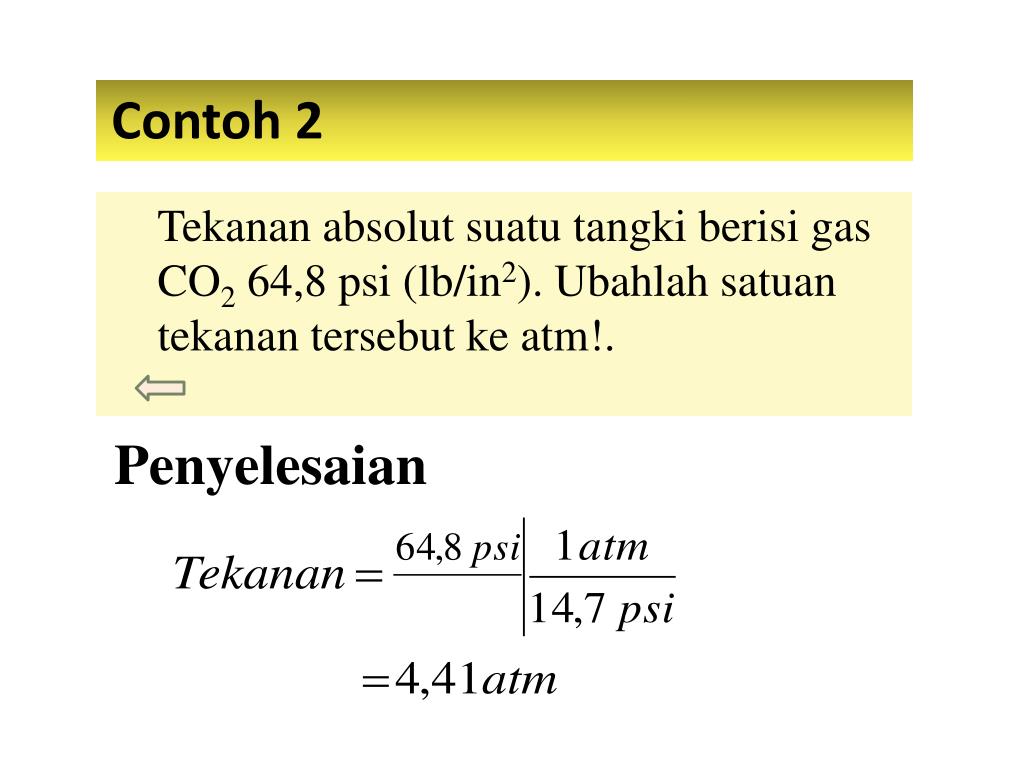

  10. Tekananabsolutsuatutangkiberisi gas CO2 64,8 psi (lb/in2). Ubahlahsatuantekanantersebutkeatm!. Contoh 2 Penyelesaian

  11. Soal Latihan • Densitas besi tuang 7200 kg/m3. Hitunglah densitas tersebut dalam lb/ft3 • Suatu logam dalam bentuk plat dengan penampang lingkaran yang diameternya 1,38 in ,tebal 0,25 in., dan massanya 50 g. Berapa densitas logam tersebut dalam g/cm3?.

  12. SIMPULAN • Dimensi adalah pengukuran besaran yang dinyatakan dengan satuan • Dua kelompok besaran yaitu besaran pokok dan besaran turunan • Sistem satuan yang sering digunakan adalah SI dan American Engineering

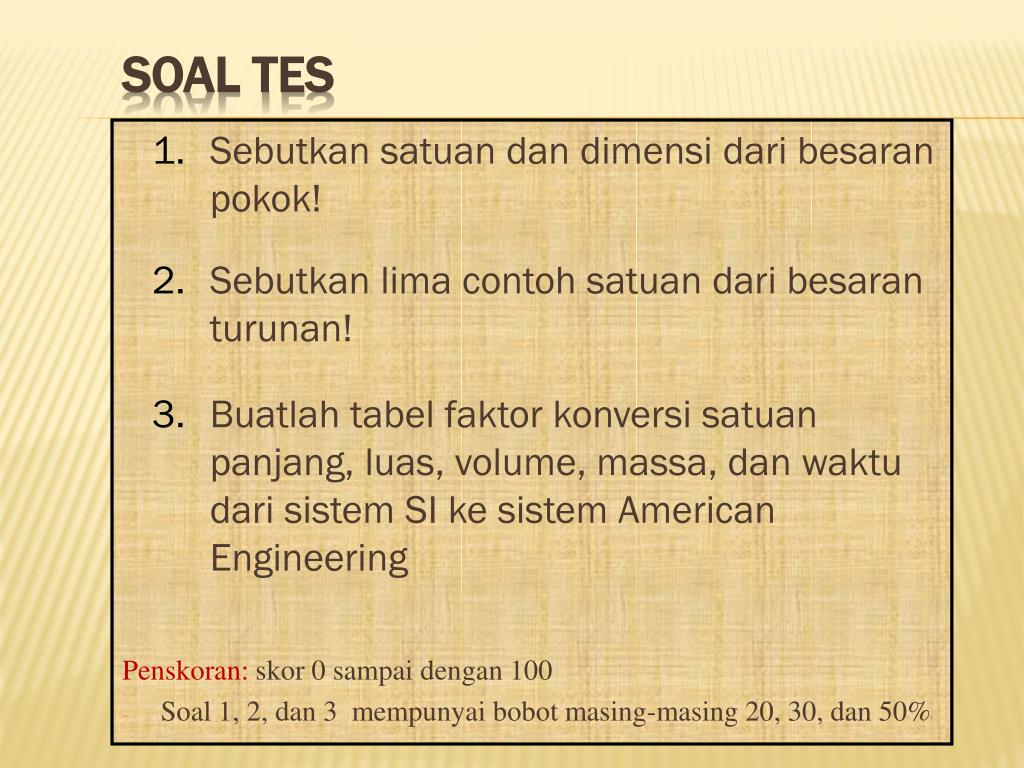

  13. Sebutkan satuan dan dimensi dari besaran pokok! • Sebutkan lima contoh satuan dari besaran turunan! • Buatlah tabel faktor konversi satuan panjang, luas, volume, massa, dan waktu dari sistem SI ke sistem American Engineering Penskoran: skor 0 sampai dengan 100 • Soal 1, 2, dan 3 mempunyai bobot masing-masing 20, 30, dan 50% Soal Tes

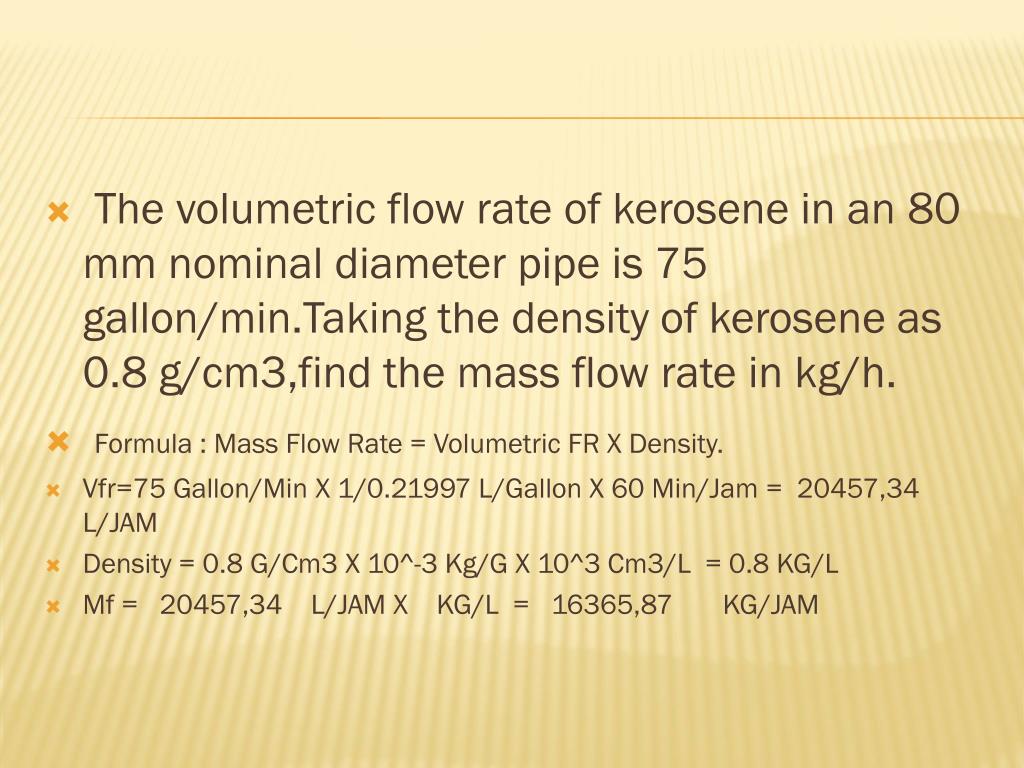

  14. The volumetric flow rate of kerosene in an 80 mm nominal diameter pipe is 75 gallon/min.Taking the density of kerosene as 0.8 g/cm3,find the mass flow rate in kg/h. Formula : Mass Flow Rate = Volumetric FR X Density. Vfr=75 Gallon/Min X 1/0.21997 L/Gallon X 60 Min/Jam = 20457,34 L/JAM Density = 0.8 G/Cm3 X 10^-3 Kg/G X 10^3 Cm3/L = 0.8 KG/L Mf = 20457,34 L/JAM X KG/L = 16365,87 KG/JAM
