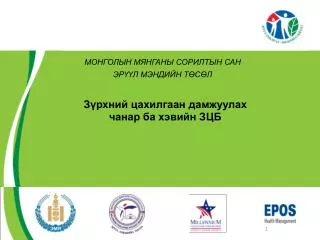

МОНГОЛЫН МЯНГАНЫ СОРИЛТЫН САН

ЭРҮҮЛ МЭНДИЙН ТӨСӨЛ

Зүрхний цахилгаан дамжуулах чанар ба хэвийн ЗЦБ


4386554
Зүрх нь электрон импульс дамжуулах шинж чанартай булчинг агуулсан дамжуулах тогтолцоотойбайдаг.

А. Дамжуулах тогтолцоонд цахилгаанжих шинжийг агуулж өөрчлөгдсөн зүрхний булчингийн эс багтдаг.


4386554

Б. Синоатриал ( дамжуулах шинж чанартай булчинг агуулсан дамжуулах SA) зангилаа

SA зангилаа нь баруун тосгуурын баруун дээд өнцөгт тогтсон эсийн өчүүхэн (1 мм) бөөгнөрөл юм.

SA зангилаа нь деполяризацийн дотогшоо хурдан урсгалын дүнд үүсэж байгаа зүрхний хэмийг (1 минутанд 60-100 удаа цохих) хянадаг.

SA зангилаа нь тосгуурын агшилтыг сэдээж зүрхний циклийг эхлүүлдэг


4386554

В. Атриовентрикуляр ( дамжуулах шинж чанартай булчинг агуулсан дамжуулах AV) зангилаа

AV зангилаа нь тосгуур хоорондын таславчийн доод хэсэгт ойрхон байрладаг.

AV зангилаа 2 үйл ажиллагааг гүйцэтгэдэг.

- Ховдол дүүрч агших хүртэл физиологийн дамжуулалтыг тосгуурт саатуулна.

- Энэ нь тосгуураас ховдолд хэтэрхий их сэдээгч ирэхээс хамгаалдаг.


4386554

Г. Гис-Пуркиньегийн тогтолцоо дамжуулах шинж чанартай булчинг агуулсан дамжуулах

Гисийн багц нь баруун, зүүн салаанд хуваагдана.

Зүүн салаа нь цаашдаа зүү өмнөд ба арын мөчирт хуваагдана.

Гис-Пуркиньегийн тогтолцоо нь ховдолд эрэмбэтэй деполяризаци болох нөхцөлийг хангадаг.


4386554

Агшин буй зүрхний булчинг нэвтрэн өнгөрөх хасах цэнэгтэй цахилгаан потенциалын долгионыг арьсан дээр янз бүрийн газарт байрлуулсан электродуудаар тодорхойлох ба дохио өсгөгдөн ЗЦБ-ээр дүрслэгдэнэ.


4386554
ЗЦБ-ийн стандарт холболтууд: нэвтрэн өнгөрөх хасах цэнэгтэй цахилгаан потенциалын долгионыг арьсан дээр янз бүрийн газарт байрлуулсан

12 холболтын 3 нь стандарт холболт хэмээн нэрлэгдэж, I, II, III гэж тэмдэглэгдэнэ.

Холболт Iбаруунба зүүн гарын электродын хооронд хийгдэх ба зүүн гарт нэмэх электрод байна.

Холболт IIбаруун гар ба зүүн хөлний электродын хооронд хийгдэх ба зүүн хөлд нэмэх электрод байна.

Холболт IIIзүүн гар ба хөлний электродын хооронд хийгдэх ба зүүн хөлд нэмэх электрод байна.

Эдгээр 3 холболтын хоорондоо харилцан хамааралтай ба тэдгээрийн дүрслэлийг Эйнтховны гурвалжин хэмээнэ.

Гурвалжины цахилгаан потенциалын төв эх сурвалж нь зүрх юм.


4386554
ЗЦБ- нэвтрэн өнгөрөх хасах цэнэгтэй цахилгаан потенциалын долгионыг арьсан дээр янз бүрийн газарт байрлуулсан ийнхүчнэмэгдүүлсэнмөчдийнхолболт:

  • Стандарт 3 холболтынхэлбэртэйтөстэй, туйлгүйжүүлж, хүчнэмсэн 3 холболтбагтана.

  • Нэг туйлт буюу нэг цэгээс цахилгаан потенциалыг хэмжинэ.

  • Фронтальталбайдахьцахилгаанпотенциалийнөөрчлөлтийгбичижавдаг.

  • aVR (баруун гар), aVL (зүүнгар), aVF (хөл) гэжтэмдэглэгдэнэ.


4386554
Цээжний холболтууд нэвтрэн өнгөрөх хасах цэнэгтэй цахилгаан потенциалын долгионыг арьсан дээр янз бүрийн газарт байрлуулсан

Цээжнийхөндлөнталбайдахьцахилгаанпотенциалынөөрчлөлтийгянзбүрийнбайрлалбүрээстэмдэглэжавах, 1 туйлт 6 холболтхамаарагдана. Эдгээрхолболтуудньцээжнийянзбүрийнхэсгүүдэдбайрлаж, цээжнийхөндлөнзүссэнхавтгайдзүрхэндгарахцахилгаанпотенциалынөөрчлөлтийгтэмдэглэдэг. Холболтболгонньэлектродындоршуудбайрлахцахилгаанөөрчлөлтбүрийгтэмдэглэнэ.


4386554

V1 нэвтрэн өнгөрөх хасах цэнэгтэй цахилгаан потенциалын долгионыг арьсан дээр янз бүрийн газарт байрлуулсан - Өвчүүний баруун ирмэгт 4-р хавирга завсар

V2 - Өвчүүнийзүүнирмэгт 4-р хавиргазавсарт

V3 – V2 ба V4-ийн хооронд

V4 – Зүүн эгэмний дунд шугамаар 5-р хавирга завсар

V5 – Зүүн суганы өмнөд шугамаар 5-р хавирга завсар

V6 – Зүүн суганы дунд шугамаар 5-р хавирга завсар


4386554
Зүрхний дамжуулах тогтолцоогоор дамжсан электрон импульс ЗЦБ дээр харагдах байдал

Р шүд–тосгуурын агшилт QRS–ховдлын агшилт Т шүд – ховдлын эргэн туйлшрал

PQ интервал – AV зангилааны дамжилт


4386554

ЗЦБ-ийн цаас дамжсан электрон импульс ЗЦБ дээр харагдах байдал

1. ЗЦБ нь 1 мм-ийн хэмжээсийн (5 мм бүрт хар шугамаар тодотгогдсон) горимтой хөдөлгөөнт цаасан дээр бичигддэг.

2. Стандарт цаасны хурд нь 25 мм/сек ба хэвтээгээр 1 мм бүр нь 40 мсек-ийг, 5 мм бүр нь 200 мсек-ийг илэрхийлнэ.

3. Босоо тэнхлэгт 10 мм нь цахилгаан потенциалын 0.1 mV-ийг илэрхийлнэ.


4386554
Зүрхний цахилгаан тэнхлэг дамжсан электрон импульс ЗЦБ дээр харагдах байдал

QRS бүрдлийн цахилгаандундажтэнхлэггэдэгньхавтгайталбайдховдлынтуйлгүйжилтийндундажюм.

Зүрхнийцахилгаанидэвхжилба QRS бүрдлийн цахилгаан дундаж тэнхлэг хоорондоо хамааралтай.


Qrs 1
QRS дамжсан электрон импульс ЗЦБ дээр харагдах байдал бүрдлийн цахилгаан дундаж тэнхлэгийг тооцоолох жишээ: алхам 1


4386554
Алхам 2 дамжсан электрон импульс ЗЦБ дээр харагдах байдал


4386554
Алхам 3 дамжсан электрон импульс ЗЦБ дээр харагдах байдал


4386554
ЗЦБ унших дараалал дамжсан электрон импульс ЗЦБ дээр харагдах байдал

А. Зүрхний цохилтын тоо

1. Ховдлын дээд (supraventricular)

2. Ховдлын (ventricular)

Б. Хэм

1. Ховдлын дээд (supraventricular)

2. Ховдлын (ventricular)

В. Тэнхлэг

1. P шүд

2. QRS бүрдэл

3. T шүд

Г. Р шүдний хэлбэр дүрс

Д. PR интервал

Е. QRS бүрдэл

1. Тэнхлэг

2. Вольтаж

3. Үргэлжлэх хугацаа

4. Хэлбэр дүрс

Ё. ST сегмент

Ж. Т шүд

З. QT интервал

И. U шүд


4386554
ЗЦБ унших дараалал дамжсан электрон импульс ЗЦБ дээр харагдах байдал

  • ЗЦБ-ийн 4 хам шинжийг тодорхойлно. Үүнд:

  • Хэм алдагдал

  • Дамжуулалтын алдагдал /PQ интервал – сэрэл дамжуулах зам буюу тосгуураас ховдол руу сэрлийн дамжилтыг харна. Хэвийн үед 0.12-0.20 сек байна. Энэ нь зүрхний агшилтын тооноос хамаарна. Хэдий чинээ хурдан агшина төдийчинээ богино болно. QRS - ховдлын дамжуулалтыг харуулна. Хэвийн үед үргэлжлэх хугацаа нь 0.07-0.09 сек байна. QT интервал зүрхний ховдлын бүх хэсгүүд цахилгаан агшилтын үедээ байгааг харуулна. Агшилт хэдий чинээ олон байна төдий чинээ богино байна.

  • Тосгуур, ховдлын томролууд болон ачаалал

  • Зүрхний булчингийн тэжээл


4386554

Анхаарал тавьсанд баярлалаа дамжсан электрон импульс ЗЦБ дээр харагдах байдал
