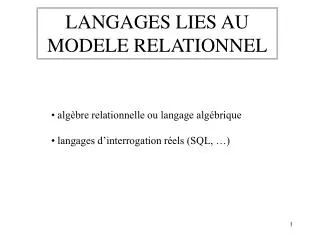

LANGAGES LIES AU MODELE RELATIONNEL

1. LANGAGES LIES AU MODELE RELATIONNEL • algèbre relationnelle ou langage algébrique • langages d’interrogation réels (SQL, …)

2.  relation R1 relation R2 LANGAGE ALGEBRIQUE opérations ensemblistes  UNION opération portant sur 2 relations R1 et R2 de même schéma résultat : relation de même schéma ayant pour n-uplets ceux appartenant à R1 ou à R2 ou aux deux notation : UNION(R1,R2) = R1  R2

3. - relation 1 relation 2 LANGAGE ALGEBRIQUE opérations ensemblistes  DIFFERENCE opération portant sur 2 relations de même schéma résultat : relation de même schéma ayant pour n-uplets ceux appartenant à R1 mais pas à R2 notation : DIFFERENCE(R1,R2) = R1 - R2

4. X relation R1 relation R2 LANGAGE ALGEBRIQUE opérations ensemblistes  PRODUIT CARTESIEN opération portant sur 2 relations R1 et R2 résultat : relation ayant pour schéma la juxtaposition des schémas de R1 et R2 et pour n-uplets toutes les combinaisons des n-uplets de R1 et R2 notation : R1 X R2

5. LANGAGE ALGEBRIQUE opérations spécifiques  SELECTION opération portant sur 1 relation R résultat : relation ayant pour schéma celui de R et pour n-uplets ceux vérifiant la condition précisée condition notation : SELECTION(R,condition) = R:condition = σcondition(R) avec condition de la forme : attribut opérateur valeur relation R

6. LANGAGE ALGEBRIQUE opérations spécifiques  PROJECTION opération portant sur 1 relation R résultat : relation ayant pour schéma celui composé des attributs mentionnés en opérande et pour tuples les n-uplets correspondant à ce nouveau schéma atti, attj, ... notation : PROJECTION(R,atti,attj,...) = R[atti,attj,...] = Π atti,attj,… (R) relation R

7. condition relation R1 relation R2 θ LANGAGE ALGEBRIQUE opérations spécifiques  JOINTURE opération portant sur 2 relations R1 et R2 résultat : relation ayant pour schéma la juxtaposition des schémas de R1 et R2 et pour n-uplets toutes les combinaisons des n-uplets de R1 et R2 vérifiant la condition de rapprochement du type atti opérateur attj notation : JOIN(R1,R2,condition) = R1 R2 avec θ = condition si opérateur : « = », équijointure sur une même relation : autojointure on ne conserve qu’un des schémas : semi-jointure

8. LANGAGE ALGEBRIQUE opérations complémentaires  INTERSECTION opération portant sur 2 relations R1 et R2 de même schéma résultat : relation de même schéma ayant pour n-uplets ceux appartenant à la fois à R1 et à R2  notation : INTERSECTION(R1,R2) = R1  R2 relation R1 relation R2 R1  R2 = R1 - (R1 - R2) = R2 - (R2 - R1)

9. LANGAGE ALGEBRIQUE opérations complémentaires  QUOTIENT opération portant sur 2 relations R1 (A1,A2,…,An) et R2 (Ap+1,Ap+2,…,An) résultat : relation de schéma (A1,A2,…,Ap) ayant pour p-uplets t ceux tels que pour tout (n-p)-uplet u de R2, le n-uplet tu est dans R1 % notation : R1 % R2 relation R1 relation R2

10. LANGAGE ALGEBRIQUE opérations complémentaires  ANTIPROJECTION opération portant sur 1 relation R(A1,A2) par rapport à un attribut A2 résultat : relation de schéma (A2) ayant pour tuples la projection sur A2 est associée à toutes les valeurs possibles des projections sur A1 des n-uplets de R notation : R(A1,A2,…,An) ]A1[ = R(A1,A2,…,An) % R[A1]

11. LANGAGE ALGEBRIQUE opérations complémentaires  COMPLEMENT opération portant sur 1 relation R résultat : relation de même schéma que R ayant pour tuples ceux appartenant au produit cartésien des domaines des attributs du schéma moins ceux qui appartiennent à R notation : ¬ R
