Sieć szerokopasmowa WiMAX

1. Sieć szerokopasmowa WiMAX Marcin Ścigaj Alvarion

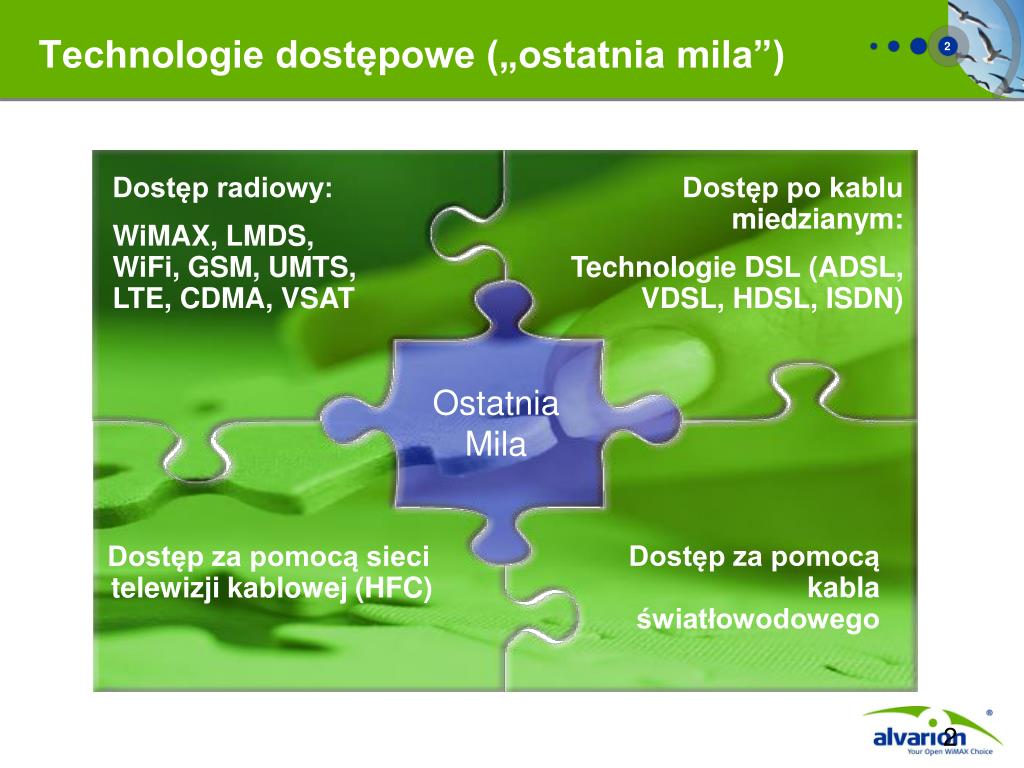

2. Technologie dostępowe („ostatnia mila”) Dostęp po kablu miedzianym: Technologie DSL (ADSL, VDSL, HDSL, ISDN) Dostęp radiowy: WiMAX, LMDS, WiFi, GSM, UMTS, LTE, CDMA, VSAT Ostatnia Mila Dostęp za pomocą kabla światłowodowego Dostęp za pomocą sieci telewizji kablowej (HFC)

3. Technologie dostępowe („ostatnia mila”) Dostęp radiowy: WiMAX, LMDS, WiFi, GSM, UMTS, LTE, CDMA, VSAT Mity, fakty, stereotypy • Czy sieci radiowe mają przyszłość ? • Czy sieci radiowe zostaną wyparte przez łącza kablowe ? • Czy można wybudować sieć szerokopasmową za pomocą radia ? • Czy sieć radiowa winna być traktowana jako „zło konieczne” ?

4. Czy sieci radiowe mają przyszłość ? Fakty • Na rozwój technologii radiowych przeznacza się największe nakłady finansowe w branży telekomunikacyjnej na świecie. • Radio stanowi nieodłączny element naszego życia: Bluetooth, WiFi, GSM, telewizja satelitarna • Większość nowych urządzeń telekomunikacyjnych lub multimedialnych wyposażonych jest w co najmniej jedną z powyższych technologii • Przez ostatnie kilkanaście lat nastąpił dynamiczny rozwój technologii radiowych (np. od telefonów wielkości „walizki” do telefonów „kieszonkowych”)

5. Dlaczego WiMAX ? WiMAX • Rozwiązanie standaryzowane 802.16 • Alternatywa lub uzupełnienie technologii DSL • Kilkaset firm zarejestrowanych w WiMAX Forum; kilkadziesiąt firm produkujących urządzenia WiMAX oraz aplikacje • Rozwój technologii wspierany przez największe firmy telekomunikacyjne na świecie • Przewidywana wartość rynku WiMAX w 2013: USD 4 Miliardy • Przewidywana wartość usług świadczonych za pomocą WiMAX w 2013: USD 23 Miliardy

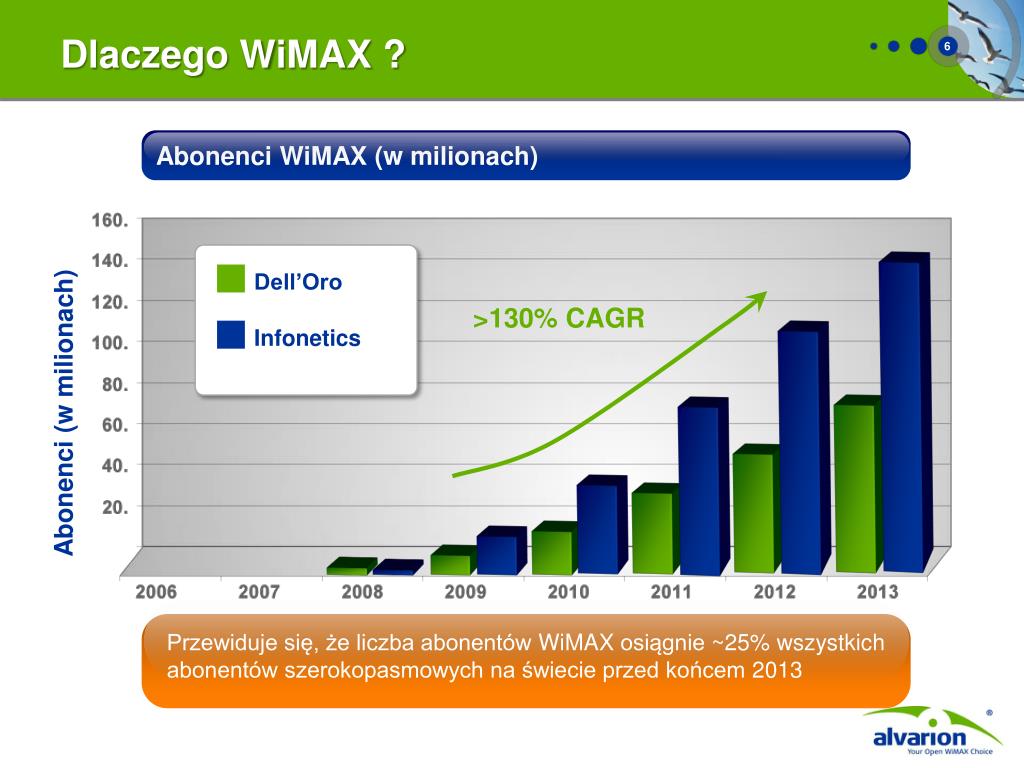

6. Dlaczego WiMAX ? Abonenci WiMAX (w milionach) Dell’Oro >130% CAGR Infonetics Abonenci (w milionach) Przewiduje się, że liczba abonentów WiMAX osiągnie ~25% wszystkich abonentów szerokopasmowych na świecie przed końcem 2013

7. WiFi w 2007 roku ponad 294 miliony urządzeń, które pojawiły się na rynku, były wyposażone w technologię WiFi Przewiduje się, że do 2012 dostępnych będzie ponad 1 miliard takich urządzeń Dlaczego WiFi ? Wi-Fi jest wszędzie

8. Czy sieci radiowe zostaną wyparte przez sieci kablowe ? Systemy bezprzewodowe ? • Każda technologia (przewodowa lub bezprzewodowa) ma swoje stałe miejsce w sieciach telekomunikacyjnych – obie technologie wzajemnie się uzupełniają ale również stosuje się je jako technologie równoważne w sensie świadczonych usług oraz jakości połączeń. • Wybór technologii odbywać się powinien na podstawie zakładanego modelu biznesowego oraz rachunku ekonomicznego ?

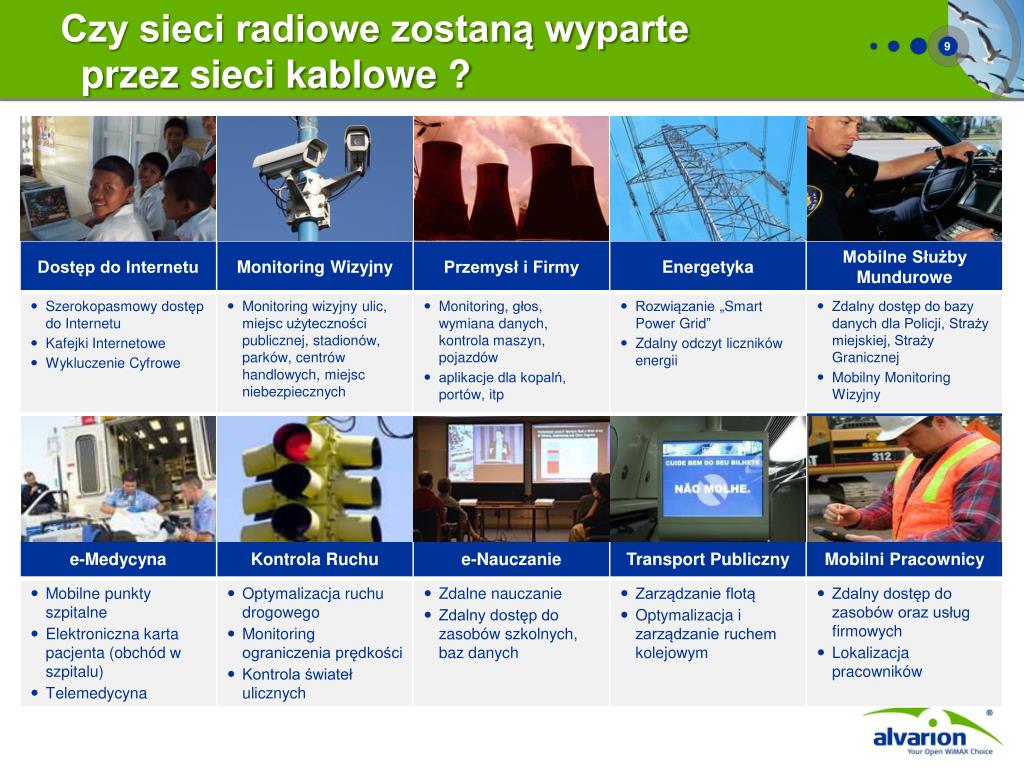

9. Czy sieci radiowe zostaną wyparte przez sieci kablowe ?

10. Czy sieci radiowe zostaną wyparte przez sieci kablowe ? Miejsca, w których sieć radiowa jest efektywniejsza ekonomicznie niż sieć kablowa Parki Rozległy teren podmiejski Rozsiane osiedla bądź wioski Teren wiejski Proprietary and Confidential

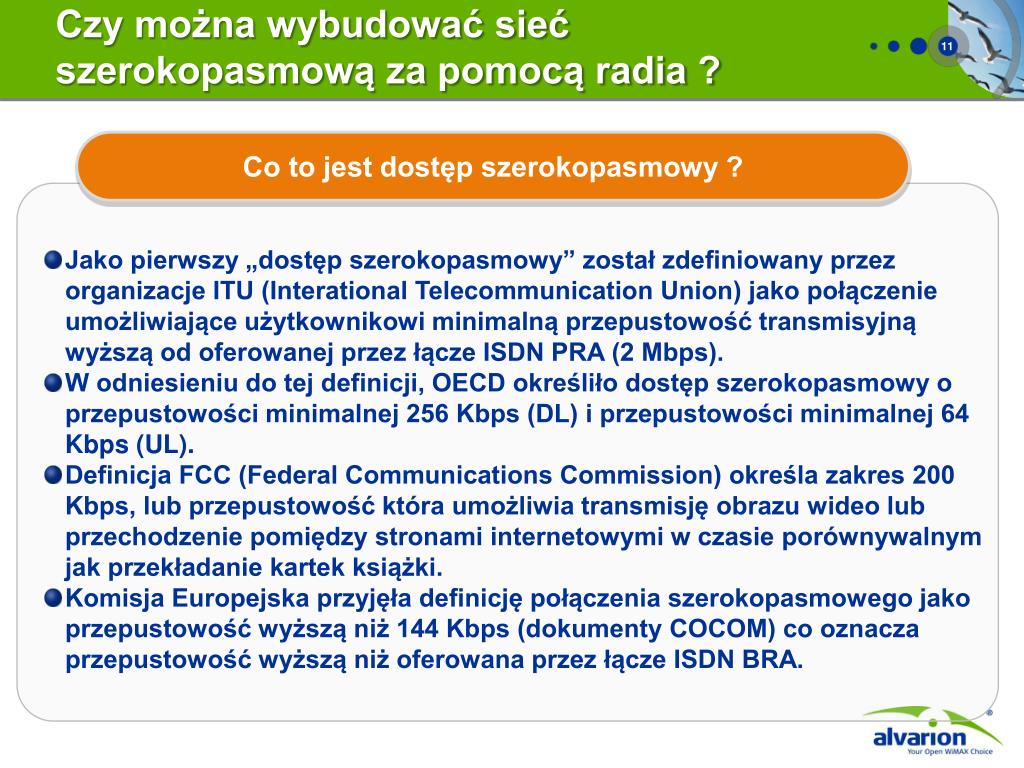

11. Czy można wybudować sieć szerokopasmową za pomocą radia ? Co to jest dostęp szerokopasmowy ? • Jako pierwszy „dostęp szerokopasmowy” został zdefiniowany przez organizacje ITU (Interational Telecommunication Union) jako połączenie umożliwiające użytkownikowi minimalną przepustowość transmisyjną wyższą od oferowanej przez łącze ISDN PRA (2 Mbps). • W odniesieniu do tej definicji, OECD określiło dostęp szerokopasmowy o przepustowości minimalnej 256 Kbps (DL) i przepustowości minimalnej 64 Kbps (UL). • Definicja FCC (Federal Communications Commission) określa zakres 200 Kbps, lub przepustowość która umożliwia transmisję obrazu wideo lub przechodzenie pomiędzy stronami internetowymi w czasie porównywalnym jak przekładanie kartek książki. • Komisja Europejska przyjęła definicję połączenia szerokopasmowego jako przepustowość wyższą niż 144 Kbps (dokumenty COCOM) co oznacza przepustowość wyższą niż oferowana przez łącze ISDN BRA.

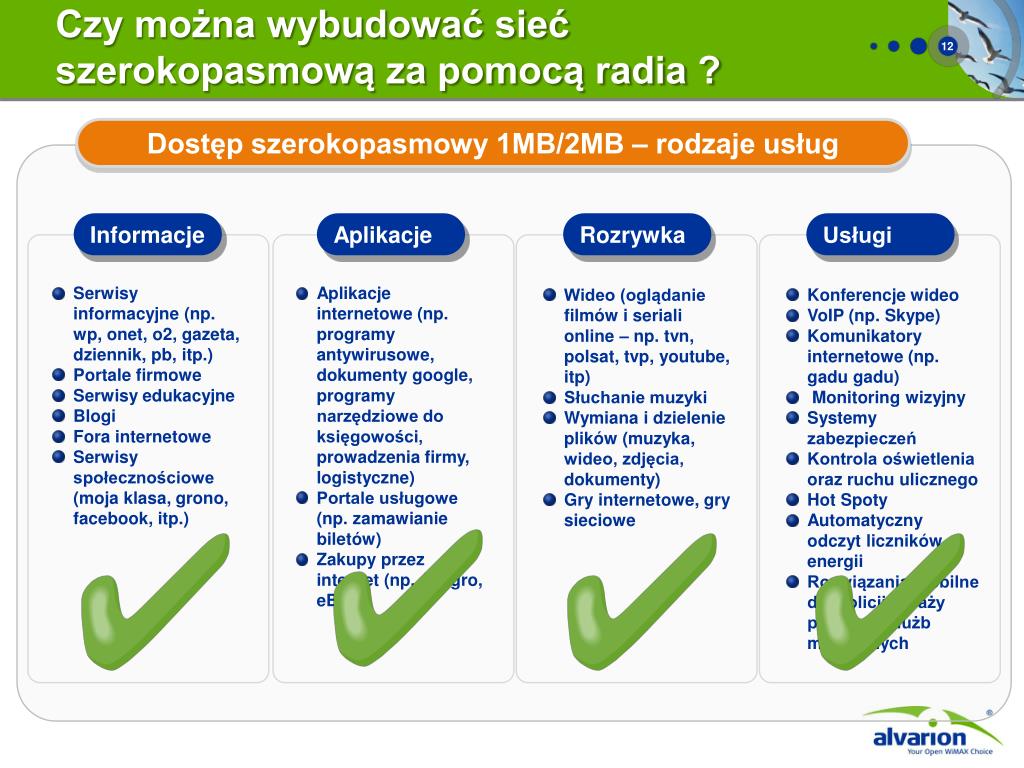

12. Czy można wybudować sieć szerokopasmową za pomocą radia ? Dostęp szerokopasmowy 1MB/2MB – rodzaje usług Aplikacje Informacje Rozrywka Usługi • Serwisy informacyjne (np. wp, onet, o2, gazeta, dziennik, pb, itp.) • Portale firmowe • Serwisy edukacyjne • Blogi • Fora internetowe • Serwisy społecznościowe (moja klasa, grono, facebook, itp.) • Aplikacje internetowe (np. programy antywirusowe, dokumenty google, programy narzędziowe do księgowości, prowadzenia firmy, logistyczne) • Portale usługowe (np. zamawianie biletów) • Zakupy przez internet (np. Allegro, eBuy) • Wideo (oglądanie filmów i seriali online – np. tvn, polsat, tvp, youtube, itp) • Słuchanie muzyki • Wymiana i dzielenie plików (muzyka, wideo, zdjęcia, dokumenty) • Gry internetowe, gry sieciowe • Konferencje wideo • VoIP (np. Skype) • Komunikatory internetowe (np. gadu gadu) • Monitoring wizyjny • Systemy zabezpieczeń • Kontrola oświetlenia oraz ruchu ulicznego • Hot Spoty • Automatyczny odczyt liczników energii • Rozwiązania mobilne dla policji, straży pożarnej, służb medycznych

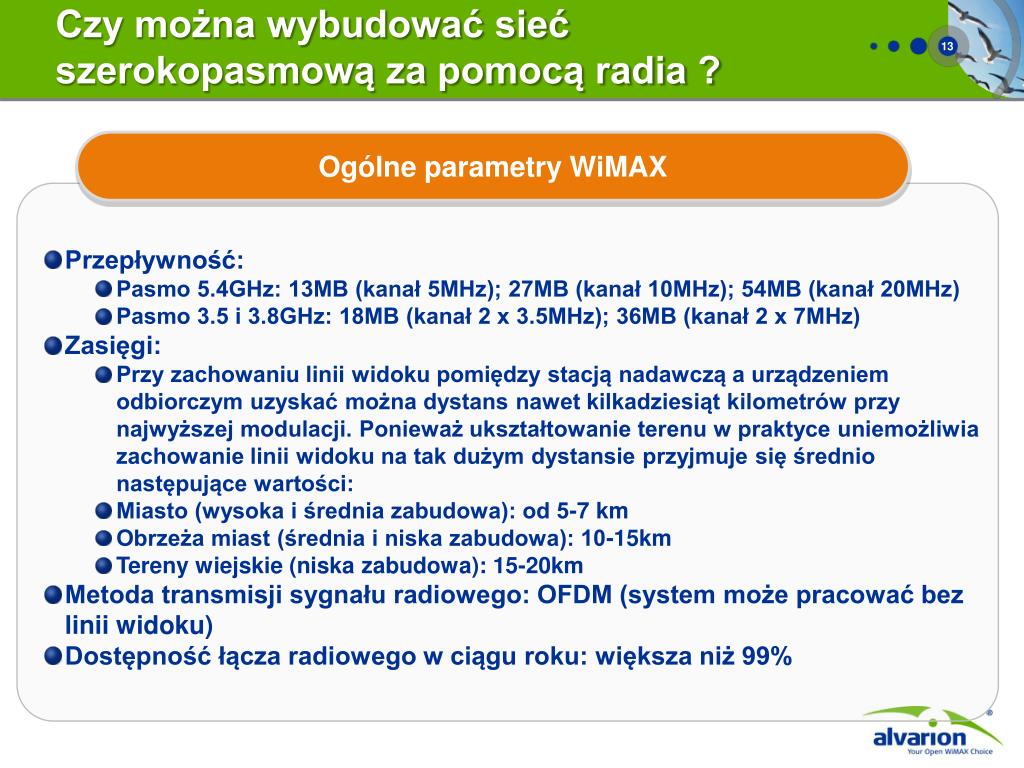

13. Czy można wybudować sieć szerokopasmową za pomocą radia ? Ogólne parametry WiMAX • Przepływność: • Pasmo 5.4GHz: 13MB (kanał 5MHz); 27MB (kanał 10MHz); 54MB (kanał 20MHz) • Pasmo 3.5 i 3.8GHz: 18MB (kanał 2 x 3.5MHz); 36MB (kanał 2 x 7MHz) • Zasięgi: • Przy zachowaniu linii widoku pomiędzy stacją nadawczą a urządzeniem odbiorczym uzyskać można dystans nawet kilkadziesiąt kilometrów przy najwyższej modulacji. Ponieważ ukształtowanie terenu w praktyce uniemożliwia zachowanie linii widoku na tak dużym dystansie przyjmuje się średnio następujące wartości: • Miasto (wysoka i średnia zabudowa): od 5-7 km • Obrzeża miast (średnia i niska zabudowa): 10-15km • Tereny wiejskie (niska zabudowa): 15-20km • Metoda transmisji sygnału radiowego: OFDM (system może pracować bez linii widoku) • Dostępność łącza radiowego w ciągu roku: większa niż 99%

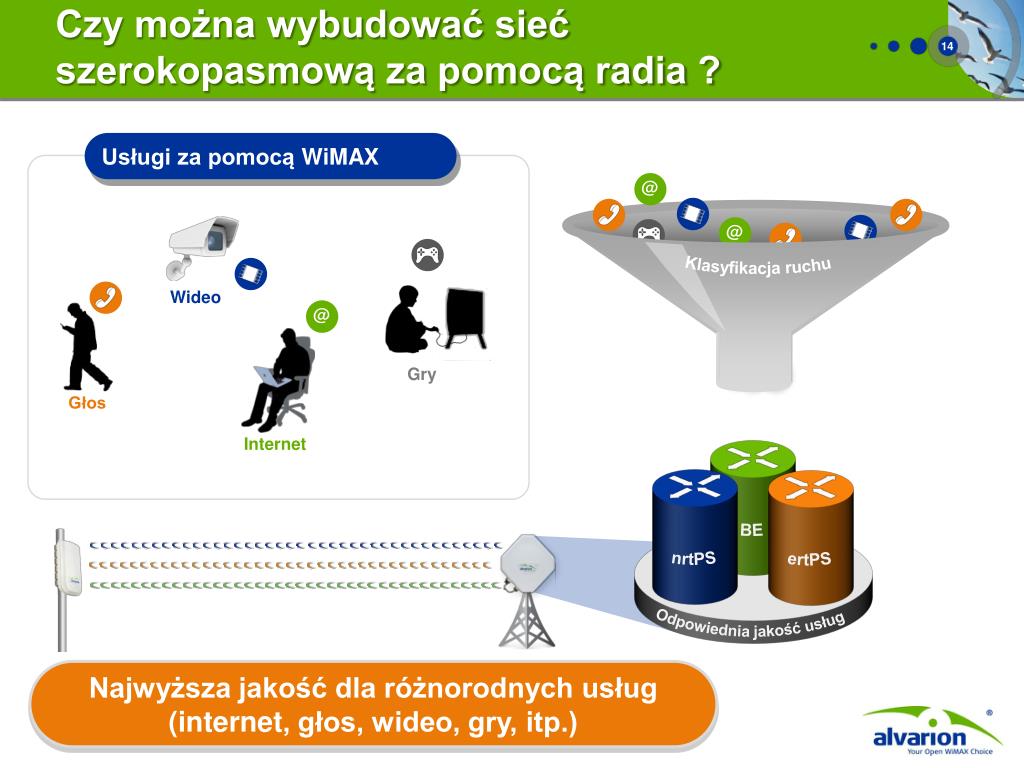

14. Czy można wybudować sieć szerokopasmową za pomocą radia ? Usługi za pomocą WiMAX Wideo Klasyfikacja ruchu Internet Głos Gry @ @ @ @ Odpowiednia jakość usług BE ertPS nrtPS Najwyższa jakość dla różnorodnych usług (internet, głos, wideo, gry, itp.)

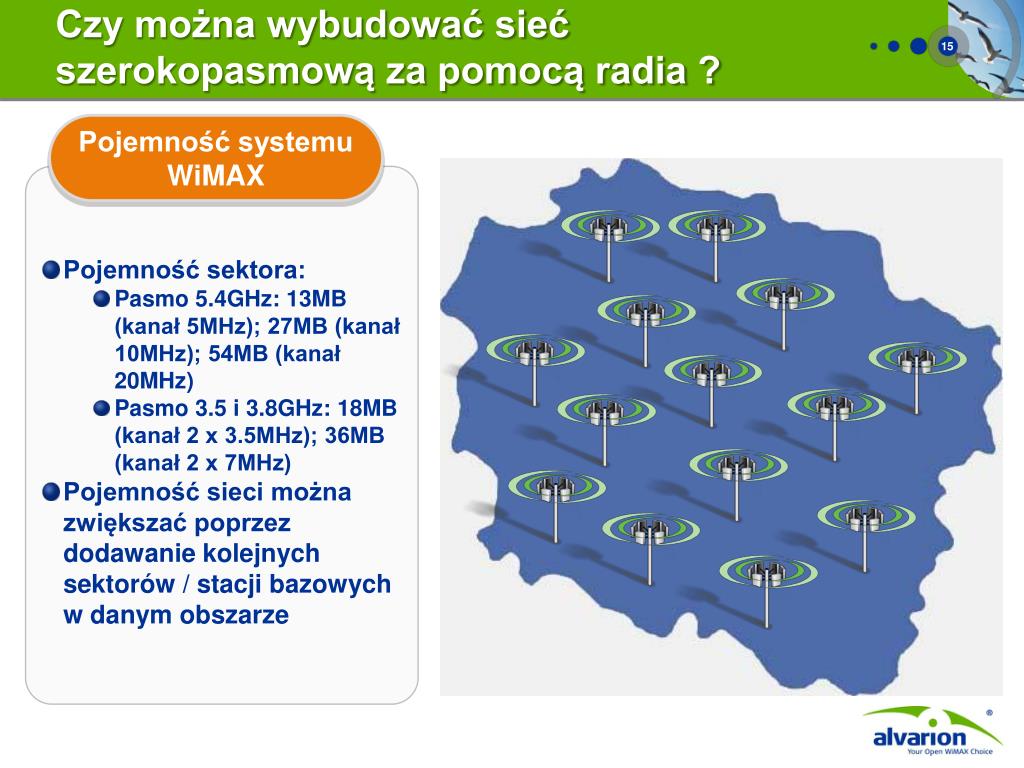

15. Czy można wybudować sieć szerokopasmową za pomocą radia ? Pojemność systemu WiMAX • Pojemność sektora: • Pasmo 5.4GHz: 13MB (kanał 5MHz); 27MB (kanał 10MHz); 54MB (kanał 20MHz) • Pasmo 3.5 i 3.8GHz: 18MB (kanał 2 x 3.5MHz); 36MB (kanał 2 x 7MHz) • Pojemność sieci można zwiększać poprzez dodawanie kolejnych sektorów / stacji bazowych w danym obszarze

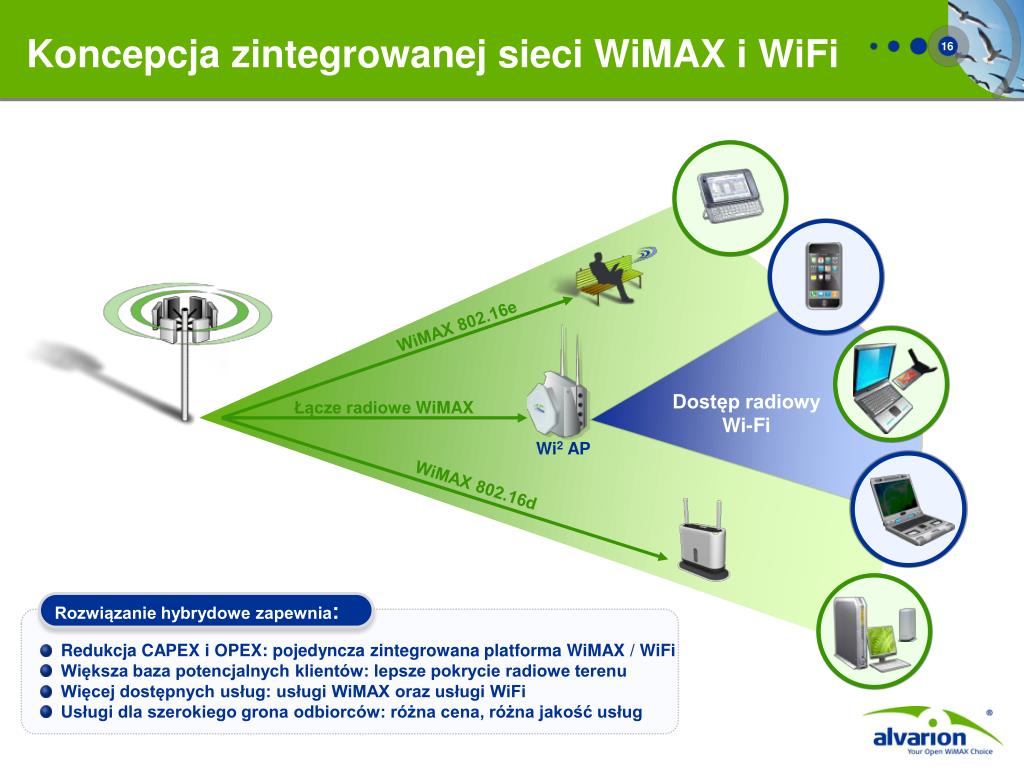

16. Koncepcja zintegrowanej sieci WiMAX i WiFi WiMAX 802.16e Dostęp radiowy Wi-Fi Łącze radiowe WiMAX WiMAX 802.16d Wi2 AP Rozwiązanie hybrydowe zapewnia: • Redukcja CAPEX i OPEX: pojedyncza zintegrowana platforma WiMAX / WiFi • Większa baza potencjalnych klientów: lepsze pokrycie radiowe terenu • Więcej dostępnych usług: usługi WiMAX oraz usługi WiFi • Usługi dla szerokiego grona odbiorców: różna cena, różna jakość usług

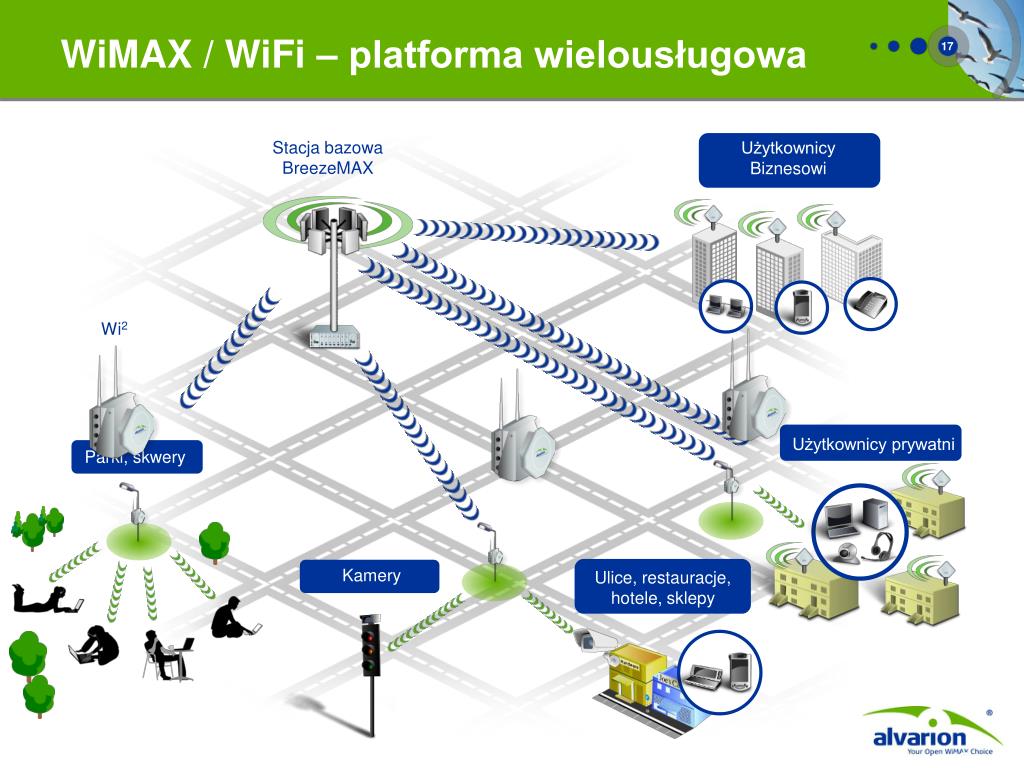

17. WiMAX / WiFi – platforma wielousługowa Stacja bazowa BreezeMAX Użytkownicy Biznesowi Wi2 Parki, skwery Użytkownicy prywatni Kamery Ulice, restauracje, hotele, sklepy 17

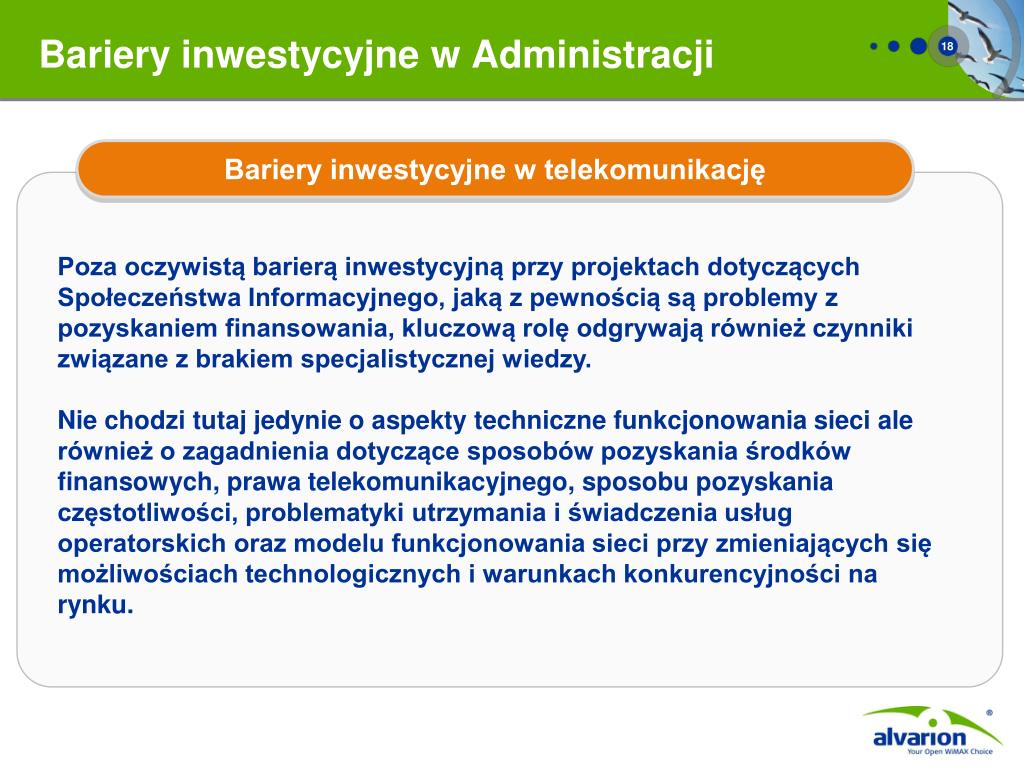

18. Bariery inwestycyjne w Administracji Bariery inwestycyjne w telekomunikację Poza oczywistą barierą inwestycyjną przy projektach dotyczących Społeczeństwa Informacyjnego, jaką z pewnością są problemy z pozyskaniem finansowania, kluczową rolę odgrywają również czynniki związane z brakiem specjalistycznej wiedzy. Nie chodzi tutaj jedynie o aspekty techniczne funkcjonowania sieci ale również o zagadnienia dotyczące sposobów pozyskania środków finansowych, prawa telekomunikacyjnego, sposobu pozyskania częstotliwości, problematyki utrzymania i świadczenia usług operatorskich oraz modelu funkcjonowania sieci przy zmieniających się możliwościach technologicznych i warunkach konkurencyjności na rynku.

19. Czy jest na to sposób ? Program edukacyjny dla Administracji Wydaje się, że jedyną racjonalną metodą zachęcenia Jednostek Samorządowych do podejmowania działań służących rozwojowi Społeczeństwa Informacyjnego jest edukacja oraz pomoc merytoryczna przy inicjowaniu i realizacji takich projektów. W tym właśnie celu powstała inicjatywa firm oraz instytucji, które poprzez posiadaną wiedzę oraz doświadczenie pragną uruchomić działania doradcze oraz szkoleniowe dla wszystkich Samorządów zainteresowanych takimi zagadnieniami. Działania te mają pomóc przy realizacji projektów Społeczeństwa Informacyjnego na wszystkich etapach inwestycji

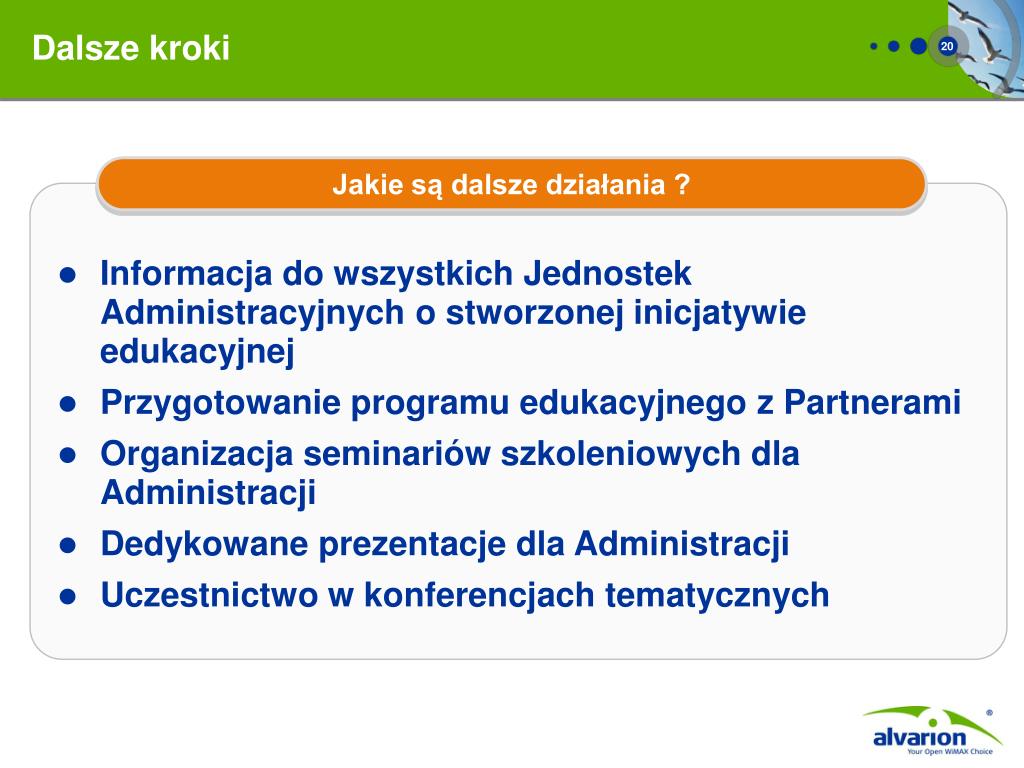

20. Jakie są dalsze działania ? • Informacja do wszystkich Jednostek Administracyjnych o stworzonej inicjatywie edukacyjnej • Przygotowanie programu edukacyjnego z Partnerami • Organizacja seminariów szkoleniowych dla Administracji • Dedykowane prezentacje dla Administracji • Uczestnictwo w konferencjach tematycznych Dalsze kroki

21. Dziękuję
