Problema della Terminazione per reti asincrone in algoritmi distribuiti

1. Problema della Terminazione per reti asincrone in algoritmi distribuiti Fabio Bassino - Luca Cacchiani

2. Monitoraggio di algoritmi per reti asincronedurante l'esecuzione Un algoritmo per il monitoraggio di reti asincrone deve essere in grado di: • Assistere nel debug verificando gli invarianti • creare dei backup dello stato globale di computazione • capire quando un algoritmo termina la computazione • rilevare i deadlock • compiere ulteriori calcoli sull'algoritmo (per esempio delle statistiche)

3. Monitoraggio di algoritmi per reti asincronedurante l'esecuzione In questa presentazione ci concentreremo prevalentemente su queste due nozioni • snapshot coerente dello stato globale stato globale di un algoritmo rilevato su tutti i processi e su tutti i canali nel medesimo istante • rilevamento della proprietà stabili una proprietà definita stabile e’ una proprietà di uno stato globale di un algoritmo distribuito che, una volta assunta vera, rimane tale per sempre (ad esempio un deadlock o la terminazione)

4. Monitoraggio di algoritmi per reti asincronedurante l'esecuzione Algoritmo di monitoraggio Un algoritmo di monitoraggio B(A) e’ definito come una versione estesa dell’algoritmo originale A. L’algoritmo B(A) non modifica i processi di computazione dell’algoritmo A, bensì introduce nuovi input ed output ed estende lo spazio degli stati dell’algoritmo A.

5. Problema della terminazione per algoritmi a diffusione Un algoritmo a diffusione e’ un algoritmo in cui tutti processi sono inizialmente fermi tranne il processo iniziale. I processi vengono attivati quando ricevono un messaggio. Immaginiamo di avere un grafo, in cui tutti gli stati rappresentano i processi coinvolti nel nostro algoritmo a diffusione. Inizialmente tutti i nostri processi sono in uno stato diriposo, ovvero uno stato in cui la computazione è ferma ed il processo è pronto a ricevere degli input da elaborare e non ci sono messaggi nei canali.

6. Problema della terminazione per algoritmi a diffusione Quando un processo “i” riceve un messaggio, esce dallo stato di riposo, elabora il messaggio e lo diffonde agli altri processi, svegliandoli di conseguenza. Il problema della terminazione vuole dimostrare che dopo la computazione, quando tutti i processi sono tornati allo stato di riposo, nel nodo iniziale sarà stato prodotto l'outputdesideratoe l'algoritmo sarà quindi terminato

7. Problema della terminazione per algoritmi a diffusione Utilizzeremo l'algoritmo B(A), che per questo problema si comporterà nel modo seguente: • conterrà nuovi stati non presenti nell'algoritmo A • lo stato iniziale di B(A) sarà lo stesso dell'algoritmo A • dovendo contenere nuovi stati, l'algoritmo B(A) avrà a sua disposizione nuovi input, output e funzioni non presenti nell'algoritmo A • questi input saranno accodati ad esempio come parametri aggiuntivi di funzioni dell'algoritmo A • gli input di B(A) aggiuntivi porteranno modifiche esclusivamente negli stati di B(A) non presenti in A

8. Problema della terminazione per algoritmi a diffusione Nel 1980 Dijkstra e Scholten proposero un schema per la soluzione di questo problema. Partendo dal concetto di grafo di processi definito in precedenza, l'algoritmo B(A) crea un albero contenente le relazioni tra processi padri e processi figli. Quest’albero può essere schematizzato nella modo seguente:

9. Problema della terminazione per algoritmi a diffusione • il processo iniziale della computazione è la radice dell'albero • appena un processo riceve un messaggio: • se era nello stato diriposo (è il primo messaggio che riceve), viene aggiunto un nodo all’albero. Tale nodo sarà figlio del nodo (processo) che ha spedito il messaggio • se non era nello stato di riposo, viene mandato un ack al processo che ha spedito il messaggio, e si prosegue nella computazione • quando un processo non ha figli ed entra in uno stato di riposo (ha finito la computazione), viene tolto il nodo dall'albero legato al processo e viene mandato un ack al processo padre • l'algoritmo termina quando il nodo padre non ha piu’ figli ed è in uno stato di riposo

10. R Nodo a riposo Nodo occupato Nodo bloccato 2 3 Messaggio Ack 1 Albero Ora e’ 2 che torna in uno stato di riposo, quindi manda un ack al nodo padre 1 Il nodo R riceve un input, si sveglia e manda un messaggio al nodo 1 Il nodo 1 riceve il messaggio ed imposta il puntatore padre al nodo R. 1 manda due messaggi, a 2 e 3 2 e 3 ricevono il messaggio, impostano entrambi il puntatore padre a 1 3 manda un messaggio a 2. Dato che il puntatore del padre di 2 e’ gia’ stato impostato, 2 manda un ack a 3 3 ha finito la computazione e torna di uno stato di riposo, manda quindi un ack al padre per staccarsi dall’albero 1 manda un messaggio a 2, e dato che due ha gia’ impostato il padre gli restituisce un ack Analogamente 2 manda un messaggio a 1, che avendo anche lui un padre gli restituira’ un ack Il nostro sistema e’ composto da quattro nodi, inizialmente tutti in stato di riposo 1 torna in uno stato di riposo, quindi manda un ack a R, suo nodo padre. La computazione e’ finita!

11. Problema della terminazione per algoritmi a diffusione Invarianti di stato • statusiÎ { source, idle } e parenti = null • per ogni j ¹ i, statusjÎ { idle, non-source }, e se statusj = non-source allora parentj¹ null • per ogni j, se statusj = idle, allora il corrispondente stato di Aj è di riposo, parentj = null e deficit(k)j = 0 per ogni k • per ogni j e k, deficit(k)j è la somma di quattro valori: il numero di messaggi nel canale da j a k, il numero di ack in send-buffer(j)k, il numero di ack nel canale da k a j, più 1 se parentk = j • se statusi = source, allora i puntatori dei padri guardano ad “i” come il nodo radice e lo collegano all'insieme dei nodi con status ¹ idle • se statusi = idle, allora statusj = idle per tutti “i”e “j”, e tutti i canali sono vuoti

12. Problema della terminazione per algoritmi a diffusione L’algoritmo di Dijkstra Scholten rileva la terminazione di un qualsiasi algoritmo a diffusione Dimostrazione Per il terzo e sesto invariante di stato sappiamo che un algoritmo quando torna in uno stato di riposo produrrà un output. Per assurdo ipotizziamo che non ci sia output quando l’algoritmo torna in uno stato di riposo. In questo stato di riposo, nessun output e’ prodotto (in base alla definizione di riposo, tutti processi sono in attesa di input e nessun messaggio e’ presente nei canali). Questo implica che l’albero che raccoglie i processi padri e’ stabile, ovvero non si amplia ne si restringe. Non essendoci messaggi nei canali, non ci sono neppure messaggi di ack. La funzione deficit(k), introdotta tra le varianti di stato, restituirà sempre 0. Ma questo implica che la procedura cleanup, introdotta nel codice sia abilitata per l’esecuzione, e che quindi all’albero dei padri sia concesso di ridursi. Ma questa e’ una contraddizione, in base a quanto abbiamo detto precedentemente! Da questo possiamo dedurre che quando arriviamo in uno stato di riposo globale, un output deve essere restituito.

13. Problema della terminazione per algoritmi a diffusione Analisi della complessità Facilmente la complessità dell’algoritmo dipende dal numero di messaggi spediti dall’algoritmo distribuito. In particolare la complessità per un algoritmo distribuito che sappiamo restituisca un determinato output sarà O(2m), con m il numero dei messaggi spediti durante l’esecuzione dell’algoritmo. Il coefficiente 2 arriva dalla necessità di mandare dei messaggi di ack da parte dell’algoritmo. Possiamo definire quindi lineare la complessità dell’algoritmo

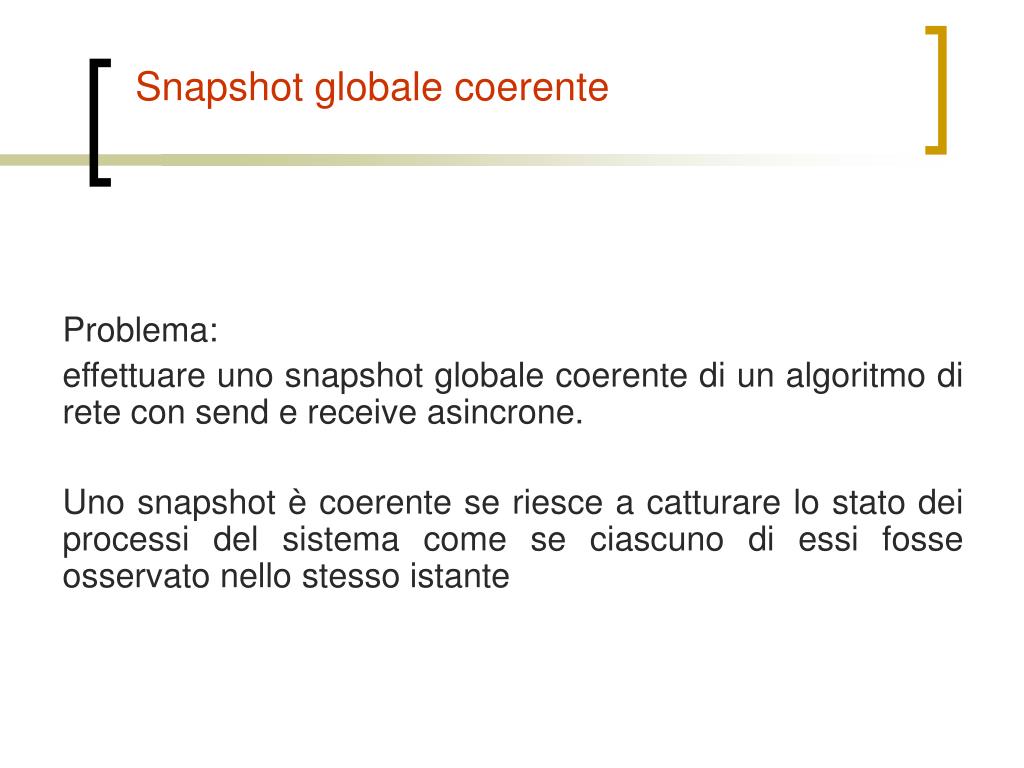

14. Snapshot globale coerente Problema: effettuare uno snapshot globale coerente di un algoritmo di rete con send e receive asincrone. Uno snapshot è coerente se riesce a catturare lo stato dei processi del sistema come se ciascuno di essi fosse osservato nello stesso istante

15. Snapshot globale coerente Definiamo • G: grafo arbitrariamente connesso, non orientato • A: arbitrario algoritmo di rete che usa send/receive asincrone • B(A): algoritmo di monitoraggio che e’ anch’esso un algoritmo di rete basato sul grafo G • Ogni processo B(A)i dell’algoritmo di monitoraggio B(A) deve essere definito nei termini degli Ai

16. Snapshot globale coerente Caratteristiche di B(A): • Un’ esecuzione di B(A) contiene una esecuzione di A • B(A)i puòritardare un’azione di send effettuata da Ai • Ogni B(A) accetta in input un tipo di azione chiamato snapi che gli permette di cominciare lo snapshot di Ai • Per riportare lo stato di Ai, ciascun B(A)i esegue una report, che contiene lo stato di Ai più lo stato di tutti I canali entranti in Ai. • Gli stati riportati da tutti i B(A)i rappresentano lo stato globale di A

17. L’algoritmo di Chandy-Lamport CL(A): algoritmo di monitoraggio di Chandy-Lamport • Quando un processo CL(A)i, che non e’ stato ancora coinvolto nell’algoritmo di snapshot, riceve come input uno snapi e registra lo stato di Ai; inoltre invia un marker per ciascuno dei canali di uscita di Ai • Tutto quello che Ai invia su un canale dopo il marker rimane incluso nello stato di Ai • Il maker segna il confine tra i messaggi spediti prima che lo stato locale fosse registrato e quelli spediti successivamente

18. L’algoritmo di Chandy-Lamport • CL(A)i registra inoltre tutti i messaggi che arrivano su ciascun canale di ingresso di Ai creando uno stato per ogni canale e smetterà di registrare all’arrivo di un marker. • L’arrivo di un marker ad un CL(A)i che non e’ stato ancora coinvolto nell’algoritmo di snapshot ha lo stesso effetto di uno snapi. Inoltre lo stato del canale da cui è arrivato il marker viene registrato come vuoto. • Quando Ai ha ricevuto i marker da tutti i canali di ingresso CL(A)i può riportare lo stato di Ai

19. Two-dollar BankScenario # 1 1 0 1$ 1$ 0$ 0$ 1 1 # 0 1 2 Viene effettuato uno snap1 CL(A)1 registra lo stato di A1 Cl(A)1 riceve il marker da CL(A)2 A2 manda 1$ ad A1 CL(A)1 manda un marker a CL(A)2 e inizia a registrare i messaggi in arrivo A1 riceve il dollaro, CL(A)1 lo registra in stato-canale(2)1 Cl(A)2 riceve il marker da CL(A)1 A1 manda 1$ ad A2 A2 riceve il dollaro

20. L’algoritmo di Chandy-Lamport Analisi della complessità L’algoritmo Chandy-Lamport(A) ha una complessità di O(E) (dove E e’ numero di archi del grafo). Infatti ogni CL(A)i invia un marker in ogni canale di uscita e riceve un marker da ogni canale di ingresso quindi sono esattamente 2E marker in giro per il sistema.

21. Applicazioni Banking system Qualunque algoritmo che produce uno snapshot globale e coerente può essere utilizzato per contare quanti soldi ci sono in un sistema bancario.

22. Applicazioni Debug per algoritmi distribuiti Un algoritmo che produce uno snapshot globale e coerente può essere utilizzato per il debug di algoritmi distribuiti. Dato un algoritmo distribuito A, il debbuger ci permette di verificare, durante un’esecuzione, se gli invarianti che sono stati precedentemente definiti sono rispettati, su ogni snapshot effettuato.

23. Applicazioni Rilevazione delle proprietà di stabilità Una strategia per determinare se una proprieta’ di stabilità P e’ vera o meno consiste nell’osservare la proprietà P in uno stato globale e coerente del sistema ottenuto mediante uno snapshot. Se P risulta vera al momento dello snapshot, P rimarrà vera nello stato globale. Altrimenti se da uno snapshot rileviamo P falsa, siamo certi che e’ stata falsa fino a quel momento.

24. Applicazioni Rilevazione della terminazione Supponiamo di avere un algoritmo distribuito A in cui gli stati non sono necessariamente a riposo e non abbiamo input esterni (diversamente da quanto ipotizzato prima). Quando A raggiunge uno stato globale di riposo (ovvero la computazione e’ ferma e non ci sono messaggi nel canale), la quiescenza diventa una proprietà stabile. Possiamo quindi rilevare la terminazione utilizzando degli snapshot per individuare tale proprietà.

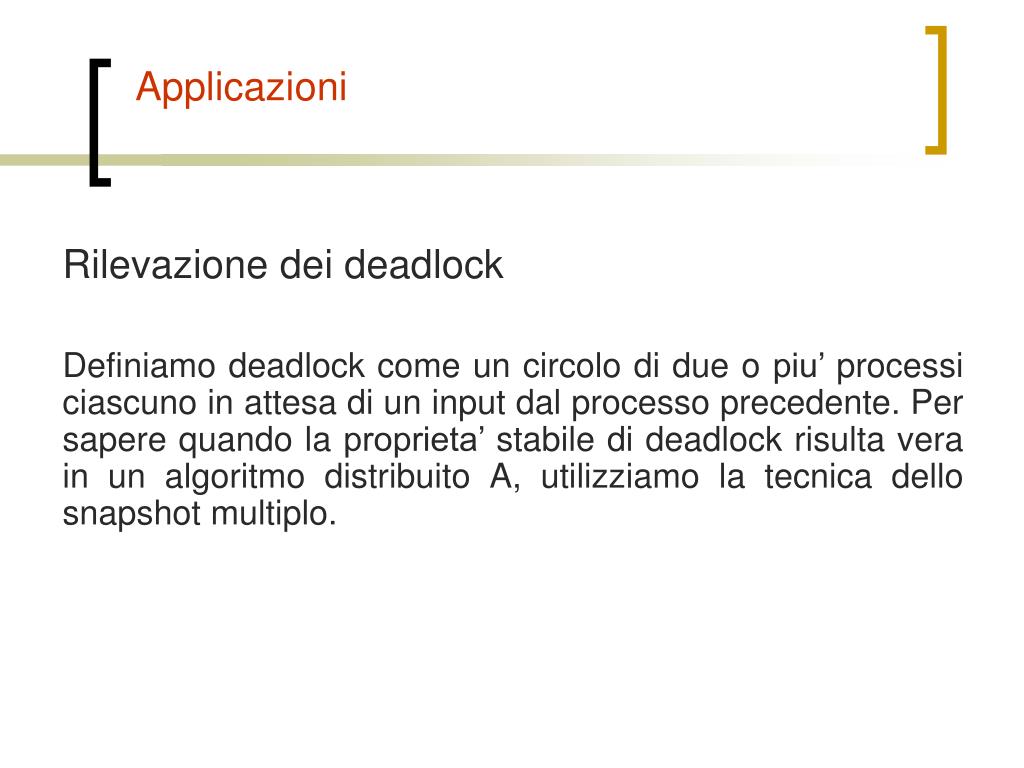

25. Applicazioni Rilevazione dei deadlock Definiamo deadlock come un circolo di due o piu’ processi ciascuno in attesa di un input dal processo precedente. Per sapere quando la proprieta’ stabile di deadlock risulta vera in un algoritmo distribuito A, utilizziamo la tecnica dello snapshot multiplo.

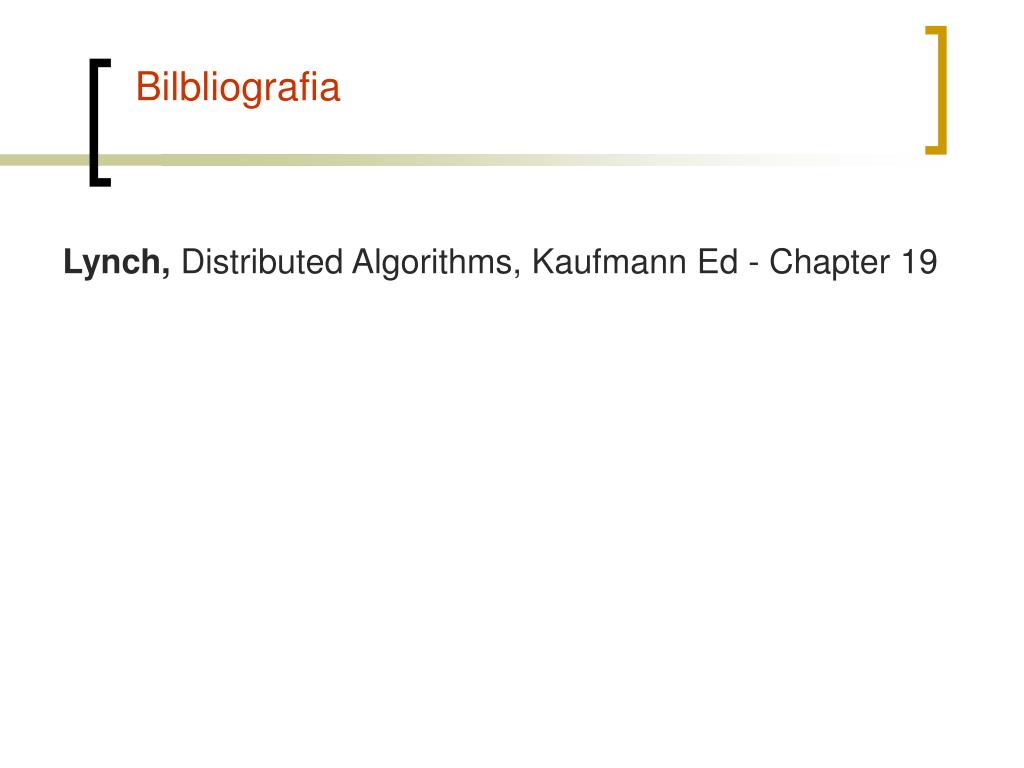

26. Bilbliografia Lynch, Distributed Algorithms, Kaufmann Ed - Chapter 19
