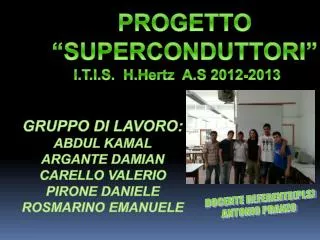

PROGETTO “SUPERCONDUTTORI”

I.T.I.S. H.HertzA.S 2012-2013

GRUPPO DI LAVORO:

ABDUL KAMAL

ARGANTE DAMIAN

CARELLO VALERIO

PIRONE DANIELE

ROSMARINO EMANUELE

DOCENTE REFERENTE(PLS)

ANTONIO PRANZO


STORIA

Il fenomeno della superconduttività fu scoperto nel mercurio nel 1911 dal fisico olandese Heike Kamerlingh Onnes,[1] che anche per questo motivo ricevette il premio Nobel per la fisica nel 1913. In seguito la superconduttività fu scoperta in molti metalli e leghe. Nel 1986 Karl Alexander Müller e Johannes Georg Bednorz scoprirono che una ceramica di bario, lantanio , rame e ossigeno diventa superconduttore alla temperatura di circa 35 K (-238 °C) ; questa temperatura era significativamente maggiore dei 23 K (-250 °C) della migliore lega superconduttrice allora nota. Anche Müller e Bednorz ricevettero il premio Nobel per la fisica, nel 1987.

Ulteriori ricerche hanno portato alla scoperta di ceramiche sempre contenenti rame e ossigeno, tali da permettere di usare l'azoto liquido (alla temperatura di 77 K (-196 °C) ) come refrigerante, molto più economico ed efficiente dell'elio. Una temperatura critica tanto alta suggerì la possibile esistenza di un superconduttore a temperatura ambiente, che da allora ha attirato e continua ad attirare in questo settore della fisica fondi e ricercatori in tutto il mondo.Nel 1993 è stato scoperto il superconduttore con la temperatura critica più alta, Tc 138 K (-135 °C); è un composto ceramico a base di mercurio , bario, calcio, rame e ossigeno (HgBa2Ca2Cu3O8+δ) ottenuto per sostituzione del tallio.[2]


Dal punto di vista teorico, la prima descrizione fenomenologica dell'elettrodinamica di un superconduttore è quella data dalle equazioni di London, sviluppate nel 1935 da Fritz e Heinz London. Nel 1950 Vitalij Lazarevič Ginzburg e Lev Davidovič Landau hanno sviluppato una teoria fenomenologica della transizione di fase superconduttivà.Ginzburg e Landau hanno ricevuto il Nobel per la fisica nel 1962. Nel 1957 è stata esposta la prima teoria microscopica completa (per i superconduttori di Tipo 1) da parte di John Bardeen, Leon Neil Cooper e John Robert Schrieffer. L'interpretazione, nota come teoriaBCS, è basata sul concetto di coppie di Cooper. Anche questi tre scienziati hanno ricevuto il Nobel per la fisica nel 1972.

Alexi A. Abrikosov

Antony J.Leggett

Vitaly L. Ginzburg


Elettromagnetismo fenomenologica dell'elettrodinamica di un superconduttore è quella data dalle

Un materiale superconduttore,se messo ad una temperatura inferiore a quella critica,presenta una resistenza nulla, e questo viola la legge di Ohm; quindi non c’è differenza di potenziale.

Adesso vediamo come si comporta un materiale non superconduttore, al variare della temperatura :

ad alte temperature gli urti avvengono tra le impurezze dei materiali e gli elettroni creando così oscillazioni reticolari; esse possono essere considerate oscillazioni degli atomi causate dall’energia termica(aumento di temperatura).

Invece diminuendo la temperatura,l’ampiezza delle oscillazioni è minore e gli elettroni subiscono meno urti.

Allungando il tempo medio tra i due urti si ha una diminuzione della resistività e della resistenza stessa.

Invece a temperature bassissime, le oscillazioni sono poche dovuti alle impurezze, portando la resistenza ad un valore vicino allo zero.


ORA ANALIZZIAMO UN MATERIALE SUPERCONDUTTORE : fenomenologica dell'elettrodinamica di un superconduttore è quella data dalle

A differenza di un materiale normale,un materiale superconduttore , mostra resistenza nulla, salto alla temperatura critica, e in tale materiale , la resistenza non risulta diversa dallo zero; supponendo che non ci siano oscillazioni reticolari; secondo la legge di London

dJ=-ne/dt

Il campo elettrico applicato è proporzionale alla variazione nel tempo della corrente che circola al suo interno.

GRAFICO DELLA RESISTENZA DI UN MATERIALE SUPERCONDUTTORE IN FUNZIONE DELLA TEMPERATURA :


L'effetto fenomenologica dell'elettrodinamica di un superconduttore è quella data dalle Meissner-Ochsenfeld:

L'effetto Meissner-Ochsenfeld (noto anche più semplicemente come effetto Meissner) è l'espulsione del campo magnetico dall'interno di un superconduttore.

Quando un superconduttore viene immerso in un campo magnetico di intensità inferiore ad un certo valore critico, esso manifesta un diamagnetismo perfetto, espellendo il campo magnetico dal suo interno; ciò avviene tramite la generazione di correnti superficiali che inducono, all'interno del superconduttore, un campo magnetico opposto a quello applicato.


Fenomeni magnetici ed elettromagnetici fenomenologica dell'elettrodinamica di un superconduttore è quella data dalle Handson

Zattere magnetiche

Due magneti sono posti su due piccole zattere di

polistirolo galleggianti sull’acqua. Se si mettono il polo

nord di uno dei magneti vicino al polo sud dell’altro, si

osserva che i magneti si attraggono. Se si avvicinano

poli uguali (nord - nord o sud - sud) si osserva che i

magneti, che sono in grado di muoversi, ruotano di

modo da attirare il polo opposto dell’altro.

3 – Repulsione fra magneti e distanza: una misura

Due magneti sono inseriti in un tubo con gli stessi poli

uno di fronte all'altro. Essi si respingono. Quando il tubo

è collocato in posizione verticale, il magnete in cima

rimane sospeso per effetto della repulsione tra i poli

simili dei due magneti. Se si aggiungono piccoli pesi (di

un materiale non magnetico) sulla parte superiore del

magnete soprastante, la distanza tra i due magneti si

riduce permettendo di osservare che la legge della forza

repulsiva va con l’inverso della potenza di una distanza


10 – L'interazione tra un magnete e una bobina percorsa da una corrente elettrica

Una bobina percorsa da una corrente è attratta o respinta da

un magnete in base alla direzione in cui circola la corrente al

suo interno.

L'effetto è amplificato se si inserisce un nucleo di materiale

ferromagnetico nella bobina.

Una bobina percorsa da una corrente elettrica si comporta

come un barra magnetica.


L'interazione tra bobine percorse da corrente una corrente elettrica

Due bobine, ciascuna costituita da molte spire, sono messe

vicine. Quando una corrente elettrica viene fatta scorrere

attraverso di esse si attraggono o si respingono in base alla

direzione delle correnti come nel caso del precedente

dimostrazione.

Gli effetti però sono amplificati rispetto a quelli che si

verificano nella precedente dimostrazione.

Gli effetti magnetici dipendono infatti dal numero di spire

delle bobine


Costruire Un Superconduttore una corrente elettrica

La temperatura critica (Tc) dei conduttori YBaCu è intorno agli 80K, sufficientemente elevata da consentire l’uso di azoto liquido a buon mercato (77K).

Cosi è possibile fare degli esperimenti conquesti superconduttori e anche produrne in granuli ascuola. La ricetta per cuocere questi superconduttori silegge come una ricetta per una torta:

ossido di ittrio: 0,565g

carbonato di bario: 1,97g

ossido di rame: 1,19g

copper oxide: 1,19g.

Mescolare accuratamente e schiacciare l’impasto in unmortaio di agata fino ad ottenere una polvere consistente.


Questa polvere deve essere premuta in granuli. una corrente elettrica

Dopo che i granuli sono stati compressi vengono cotti in un forno a tubo la prima volta ad una temperatura di 800°C per 12 ore con una rampa di salita 5°C/min, invece la discesa in 1 °C/min; la seconda volta,dopo che le pasticche sono state polverizzate e compresse, ad una temperatura di 900°C con le stesse rampe e lo stesso tempo della prima,ma con leggero flusso di ossigeno.Dopo il processo di cottura, i superconduttori possono; essere testati. Se il campione è piccolo, è meglio utilizzare un anello magnetico elasciare che il campione raffreddato galleggi sopra. Il campione siriscalderà aldi sopra della Tc entro pochi secondi e poi smetterà digalleggiare.Un’altra possibilità è quella di inserire un grosso campione proprio nell’azoto liquido. Se un fortemagnete galleggia sopra il campione, allora il campione supera il test per la superconduttività.Per l’effetto Meissner-Ochsenfeld il magnete è posto sul campionea temperatura ambiente. In base alle leggi classiche, nessungalleggiamento dovrebbe accadere perché il campo magnetico nonvaria più. Ma dopo il raffreddamento del campione il magnetegalleggerà. Questo dimostra che la superconduttività è ancora piùperfetta del diamagnetismo.


Vari Esperimenti una corrente elettrica

1)Anello di Thomson

I fenomeni di induzione elettromagnetica e di sospensione magnetica vengono riconsiderati andando a studiare l’esperimento dell’anello di Thomson, che viene proposto per far riconoscere l’influenza di T(temperatura) su ρ(resistività). L’esperimento ripetuto con anelli di materiali diversi permette di riconoscere che vi è un analogo comportamento dovuto al forte campo prodotto dalle correnti indotte, che sono tanto più intense quanto minore è la temperatura dell’anello. Si riconosce allora l‘ evidente diminuzione della resistività con la diminuzione della temperatura del materiale di cui è composto l’anello.

2)A pressione

Subir Sachdev,-fisico della materia condensata, dice che il bizzarro effetto di riemersione può essere correlato al modo in cui i siti che nel cristallo non hanno ioni vengono rimescolati quando viene applicata la pressione. Esperimenti indipendenti hanno dimostrato che a pressione normale un campione sottile di seleniuro di ferro presenta una "doppia personalità", separandosi in regioni altamente magnetiche, che contengono molti di questi posti vacanti ben ordinati, e regioni superconduttrici, prive di essi. "C'è un contrasto molto drastico tra questi comportamenti già a pressione ambiente", dice Sachdev.


" una corrente elettricaA pressioni elevate sembra che succeda qualcosa che estromette il comportamento magnetico e permette il sopravvento della superconduttività."I risultati possono confondere, anziché offrire soluzioni al lungi mistero della superconduttività ad alta temperatura, dice Andrew Green, un fisico della materia condensato, osservando che, sebbene la prima fase di superconduttività nel seleniuro di ferro appaia a pressioni più basse, essa è legata a una transizione già vista in altri superconduttori ad alta temperatura, mentre il riemergere della superconduttività ad alta pressione è probabilmente un nuovo tipo di transizione di fase che segue un meccanismo diverso. "Questo è un risultato molto interessante, ma credo che sollevi più domande che risposte."

3)Applicazioni industriali

Le applicazioni industriali della superconduttività sono un ‘Sacro Calice’ della ricerca applicata. La possibilità di far fluire la corrente elettrica senza incontrare resistenze di sorta – una possibilità provata sperimentalmente a temperature vicine allo zero assoluto – porterebbe a guadagni di efficienza capaci di creare una nuova rivoluzione industriale, se solo fosse possibile replicare la superconduttività a temperature più accessibili


IMPIEGO DEI MATERIALI una corrente elettrica

SUPERCONDUTTORI

iniziamo col dire che nei superconduttori può scorre una gran quantità di corrente senza dissipare alcuna potenza e che una volta iniettata in un circuito superconduttore ,in grande quantità, questa corrente può continuare per un gran numero di anni senza il bisogno di alcun generatore esterno, per questo i superconduttori vengono utilizzati per mantenere le correnti necessari per generare forti campi magnetici.

Trasmissione di energia

La Pirelli sfruttando le caratteristiche di questi materiali ha iniziato dal 2001 l’impiego di cavi elettrici a superconduttore potendo garantire la trasmissione d’energia senza perdite. La società italiana ha realizzato per una stazione metro di Detroit (USA) 3 cavi a superconduttore lunga più di 100m rimpiazzandone 9 cavi di rame, I cavi hanno una Tc di 93 K, sono avvolti su un tubo che trasporta azoto liquido a 77 K che ne assicura il raffreddamento, e sono isolati termicamente ed elettricamente dall'esterno con un opportuno rivestimento.


Trasporto una corrente elettrica

La lievitazione magnetica è una delle grandi possibilità che ci offrono i materiali superconduttori, infatti nel 1999 in Giappone venne realizzato il primo treno a lievitazione magnetica che riducendo a zero l’attrito raggiunse una velocità di 500Km/h . In un tunnel a bassa pressione, tuttavia, un treno a levitazione magnetica potrebbe senza problemi, e silenziosamente, raggiungere velocità di oltre 3000 Km/h e trasportare un passeggero da New York a Los Angeles in un'ora e un quarto, consumando meno di 4 litri di gasolio.


Acceleratore di particelle del CERN a Ginevra;in Svizzera una corrente elettrica

Ricerca

I superconduttori vengono già largamente impiegati negli acceleratori di particelle per incurvarne la traiettoria, sfruttando la forza che un campo magnetico esercita su di una particella carica (forza di Lorentz).

Attualmente, magneti a superconduttore sono in funzione in varie parti del mondo: in particolare, l'Unione Europea ha stanziato diverse centinaia di milioni di euro per la costruzione, entro il 2005, del Large Hadron Collider presso il CERN di Ginevra, che risulterà il più potente al mondo, consentendo di accelerare particelle fino a 7 TeV.


La Risonanza Magnetica Nucleare una corrente elettrica

Il funzionamento si basa nel sottoporre il paziente ad un forte campo magnetico statico, con un intensità che varia dai decimi fino ai 3 tesla, le forze generate dal campo fanno si che i momenti magnetici delle molecole del paziente si allineino nella direzione del campo magnetico esterno, inducendo ad una temporanea alterazione dei nuclei , interrompendo le onde radio i nuclei tornano alla normalità dando luogo a segnali che verranno inviati ad un computer e trasformati in immagini.

Il magnete principale può essere a superconduttore, realizzato in lega di niobio –titanio e raffreddato da elio liquido a – 269 °C in maniera di ridurre la propria resistenza a zero e divenendo così un superconduttore. L a costruzione di tale magnete è molto costosa come l’elio per il raffreddamento che inoltre è molto difficile da maneggiare.


MISURE MATERIALI: una corrente elettrica


MATERIALE una corrente elettrica


MISURE una corrente elettrica

Per misurare quando la resistenza scende a zero, ad esempio quando la corrente attraversa il

campione con una differenza di potenziale pari a zero nel campione stesso, bisogna usare “il contatto a quattro punte”,

guardare le figure :

vi sono quattro porte collegate al campione. Due di esse vengono usate per far scorrere una corrente

I attraverso il campione. Il secondo paio di porte vengono usate per misurare V. Siccome nessuna corrente scorre nel secondo paio di porte , le resistenze dei contatti non contano. La resistenza della parte del campione tra il secondo paio

di contatti sarà R = V/I dalla legge di Ohm


Riduzione In Polvere una corrente elettrica


Pasticche una corrente elettrica


Forno una corrente elettrica


Test Delle Pasticche una corrente elettrica


SI RINGRAZIA: una corrente elettrica

I DOCENTI DELL’UNIVERSITA’ DI TOR VERGATA,FACOLTA’ DI FISICA DIPARTIMENTO “SCIENZE DEI MATERIALI”:

- prof. Ivan Davoli (referente PLS)

- dott. Giovanni Casini

- dott. Ivan Colantoni


REALIZZATORI DEL PROGETTO una corrente elettrica

ALUNNI DELLA CLASSE VD a.s 2012-2013

ITIS “H. HERTZ” ROMA

GRUPPO DI LAVORO:

- ABDUL KAMAL

- ARGANTE DAMIAN

- CARELLO VALERIO

- DANIELE PIRONE

- ROSMARINO EMANUELE

Docente (referente PLS)

prof. Antonio Pranzo


Molte dimostrazioni pratiche nel campo della superconduttività richiedono l’uso di azoto liquido.

È una sostanza pericolosa ed è necessario maneggiarla con molta cura :

• Usare bottiglie Dewar o contenitori thermos per trasportare piccole quantità di azoto liquido, ma

MAI AVVITARE IL TAPPO. La pressione che può generarsi all’interno del thermos potrebbe

causarne l’esplosione. • Dimostrare loro cosa può accadere quando I materiali vengono super-raffreddati (per esempio,

raffreddare e frantumare una rosa).

• Assicurarsi che l’azoto liquido non entri in contatto con parti del corpo.

• Indossare sempre occhiali di protezione.

• Non toccare mai oggetti raffreddati come superconduttori o magneti. Usare sempre pinzette

preventivamente testate per essere certi che non diventino fragili quando raffreddate.

• Usare guanti isolanti .

• Assicurarsi che la stanza dove state lavorando sia ben ventilata.

Lavorare con magneti

Alcuni magneti (ad esempio I magneti al niobio) possono essere molto potenti e vanno maneggiati

con cura :

• Tenere sempre I magneti lontano da computer, floppy disk, registratori e carte di credito.

• Indossare guanti nel caso in cui due magneti si attraggono fortemente e tenere lontano piccoli

frammenti di metallo.

• Stare attenti a non mettere le dita tra due di questi magneti.

• Tenere lontano tali magneti.

Norme di sicurezzaNel Lavorare con azoto liquido e magneti


Superconduttività-Fenomenologia dott. Matteo Salvato superconduttività richiedono l’uso di azoto liquido.

Dipartimento di Fisica- Università Tor Vergata

http://nobelprize.org/nobel_prizes/physics/laureates/200

3/index.html

http://en.wikipedia.org/wiki/Image:Shanghai

www.supercomet.eu

BIBLIOGRAFIA
