Presentation Transcript

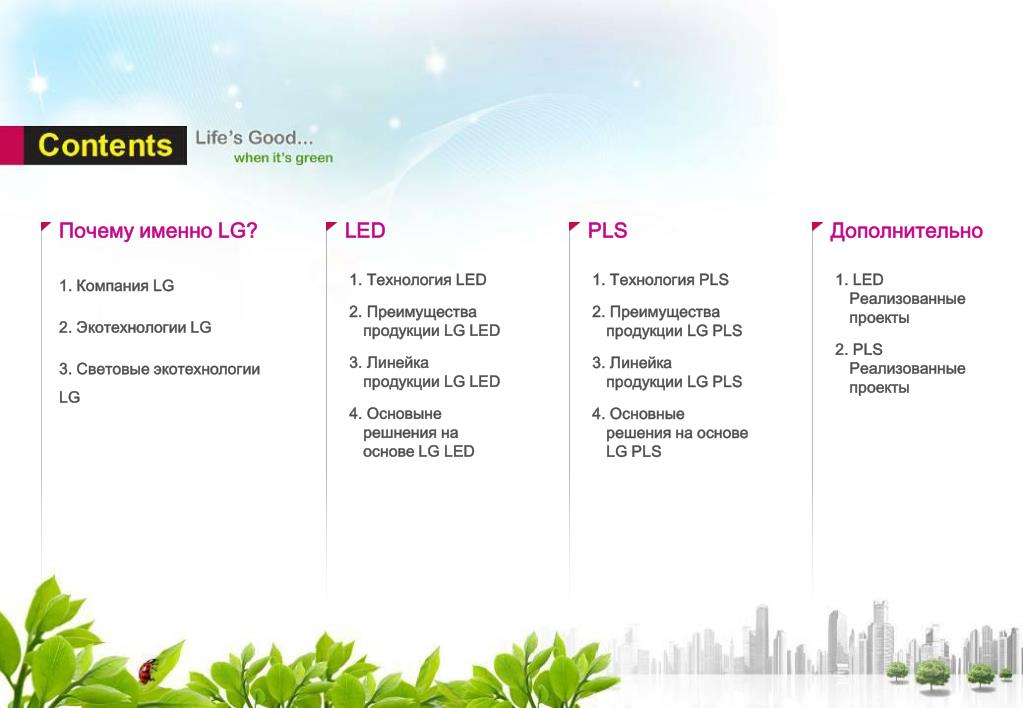

slide2

LED

PLS

Дополнительно

1. Технология LED

2. Преимущества продукции LG LED

3. Линейка продукции LG LED

4. Основыне решнения на основе LG LED

1. Технология PLS

2. Преимущества продукции LG PLS

3. Линейка продукции LG PLS

4. Основные решения на основе LG PLS

1. LEDРеализованные проекты

2. PLS Реализованные проекты

Почему именно LG?

1. Компания LG

2. Экотехнологии LG

3. Световые экотехнологии LG

slide3

HVAC и Экотехнологии

Экотехнологии LG

Бытовые системы кондиционирования

HeMS / BeMS/ Решения для отелей(Intelligent / Eco friendly facilities)

Световые экотехнологии (LED / PLS)

Коммерческое кондиционирование

Экологичные,

Энергоэффективные решения

Энергосберегающие системы(Solar / Geo-thermal / Air / Water)

Системы

Отопления

Вентиляция

Кондиционирование

Охлаждение

Чиллеры

Компрессоры

Вентиляция

slide4

Экотехнологии LG

Энергоэффективный дом

Отопление с использованием солнечной энергии

Солнечная батарея

Освещение LED

Воздушное отопление

Единая станция

управления

Кондиционирование

Тепловой насос

slide5

Энергоэффективное здание

Экотехнологии LG

Солнечная батарея

Отопление с использованием солнечной энергии

Внутреннее освещение LED

Воздушное отопление

BMS(Система управления зданием)

Система вентиляции

Наружное освещение PLS

Тепловой насос

Чиллер

slide6

Световые экотехнологии LG

Системы освещения LG

  • Экологичные системы освещения LG, LED & PLS, энергоэффективны и долговечны

PLS (Улица)

Команата

Дизайнерские

Spot Light

Прожеторы

Down Light

Flat Light

PAR

Bulb

LED (Улица / Помещение)

  • Высокая эффективность (70~90% ↓)
  • Увеличенный срок эксплуатации
  • Экологичный
  • Современный дизайн
  • Цифровое управление
  • Высокая эффективность (30~70% ↓)
  • Увеличенный срок эксплуатации
  • Экологичный
  • Спектр солнечного света
  • «Холодный свет»

Фасад

Улица

Промышленные

Световые трубы

Магазины

slide7

Экономия энергии от 20% до 80%

Энергоэффективность

Преимущества LED

Преимущества LED

Увеличенный срок эксплуатации в 5~10 раз

Долговечность

Использование экологичных материалов

Цифровое управление

Без использвания ртути, уменьшение выброса CO2

Современный дизайн

Диммирование, изменения теплоты света

Компактные, тонкие, лёгкие

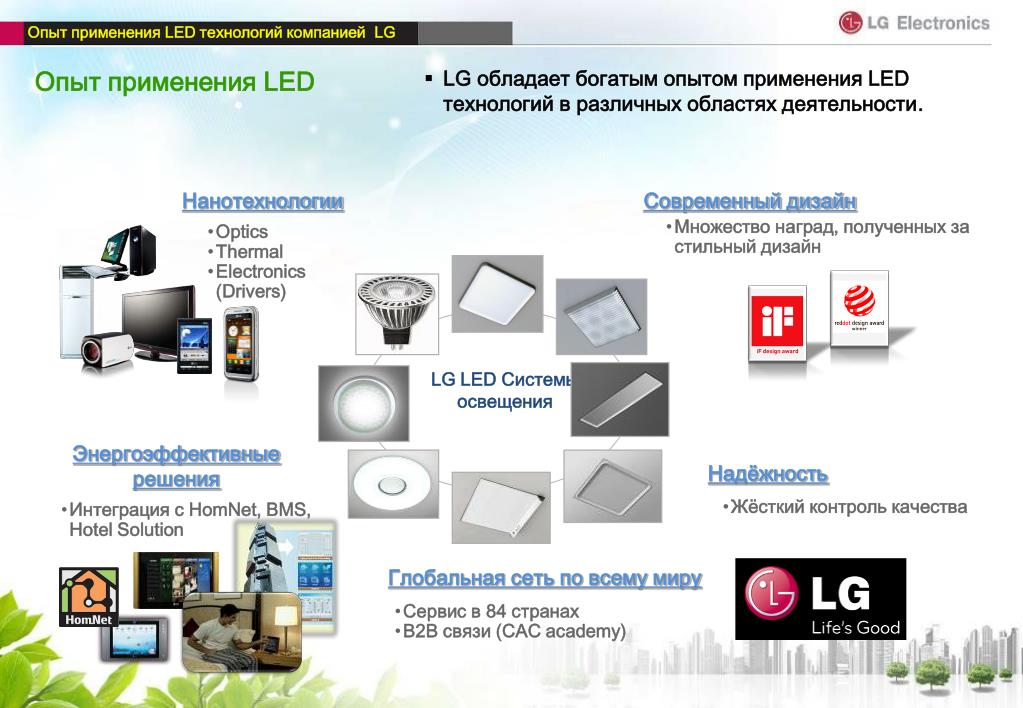

slide8

Опыт применения LED технологий компанией LG

Опыт применения LED

  • LG обладает богатым опытом применения LED технологий в различных областях деятельности.

Нанотехнологии

Современный дизайн

  • Множество наград, полученных за стильный дизайн
  • Optics
  • Thermal
  • Electronics (Drivers)

LG LED Системы освещения

Энергоэффективные решения

Надёжность

  • Жёсткий контроль качества
  • Интеграция с HomNet, BMS, Hotel Solution

Глобальная сеть по всему миру

  • Сервис в 84 странах
  • B2B связи (CAC academy)
slide9

2. LED

LED Продукция

Down Light

Spot Light

PAR

Flat Light

Bulb

  • LED светильники -отличная альтернатива традиционным светильникам.
  • Энергоэффектинвые
  • Различный дизайн
  • Энергоэффективные
  • Цифровое управление
  • Интеграция с системой упарвления
  • Внешний вид как у обычных ламп
  • Разлиный цвет
  • Энергоэффективные
  • Энергоэффективные
  • Низкая стоимость
  • Различная теплота света
  • Энергоэффективные
  • Низкая стоимость
  • Лёгая установка

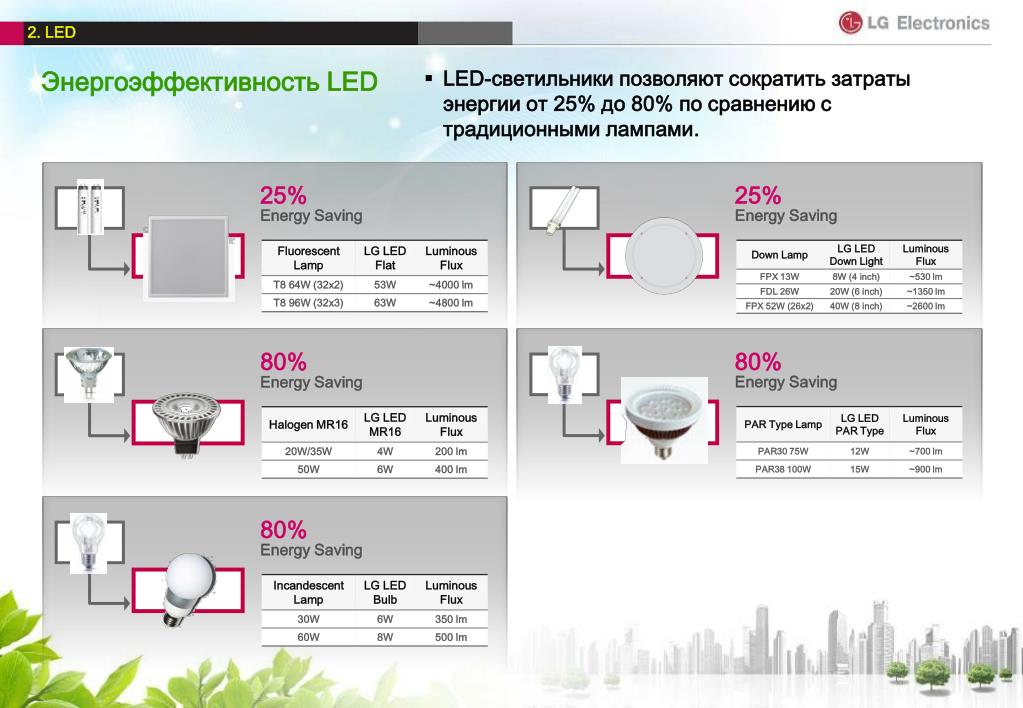

slide10

2. LED

Энергоэффективность LED

  • LED-светильникипозволяют сократить затраты энергии от 25% до 80% по сравнению с традиционными лампами.

25%

25%

Energy Saving

Energy Saving

80%

80%

Energy Saving

Energy Saving

80%

Energy Saving

slide11

Ионизация серы (Plasma) → Получение света

3. PLS

PLS(Plasma Lighting System)

  • The PLS (Plasma Lighting System) новешая технология получения света с использованием микроволн.

С нитью накаливания

vs

Лампы PLS

-Без нити накаливания

c.f. General HID Lamp

  • Sulfur Plasma Lighting  Спектр как у солнчечного светаБез ртути, меньше ултрафилоетового излучения
  • Без нити накаливания Срок эксплуатации от 20,000 часов и выше
slide12

3. PLS

Принцип работы PLS

Ar*

Передача микроволн в Колбе

e-

Ar-

Ионизация молекул металла

→ Выброс света

Ar

e-

S

e-

Газ+

Малекулы метала

Микроволны

Микроволны

Плазма

Ионизация : Разряжение газа

→ Нагрев

  • Формируется сильное электрическое поле, которое переводит разряженный газ и серу в состояние плазмы
  • Поддержание состояния плазмы с целью выделения света
  • PLS это технология освещения, в которой микроволны из магнетрона передаются в резонатор через специальные каналы
slide13

3. PLS

PLS (Plasma Lighting System) Системы освещения

  • Уникальная технология LG Sulfur Plasma Lighting technology позволяет выпускать лампы, по диапазону похожие на солнечный свет.

Полный спектр! Как солнце

Без нити накаливания!

Другое солнце

Долговечность

Энергоэффективность

Экологичность

Без ртути, меньше влияние ултрафиолета

Высокая эффективность!

Безопасно для зрения

Позволяет лучше различать тени.

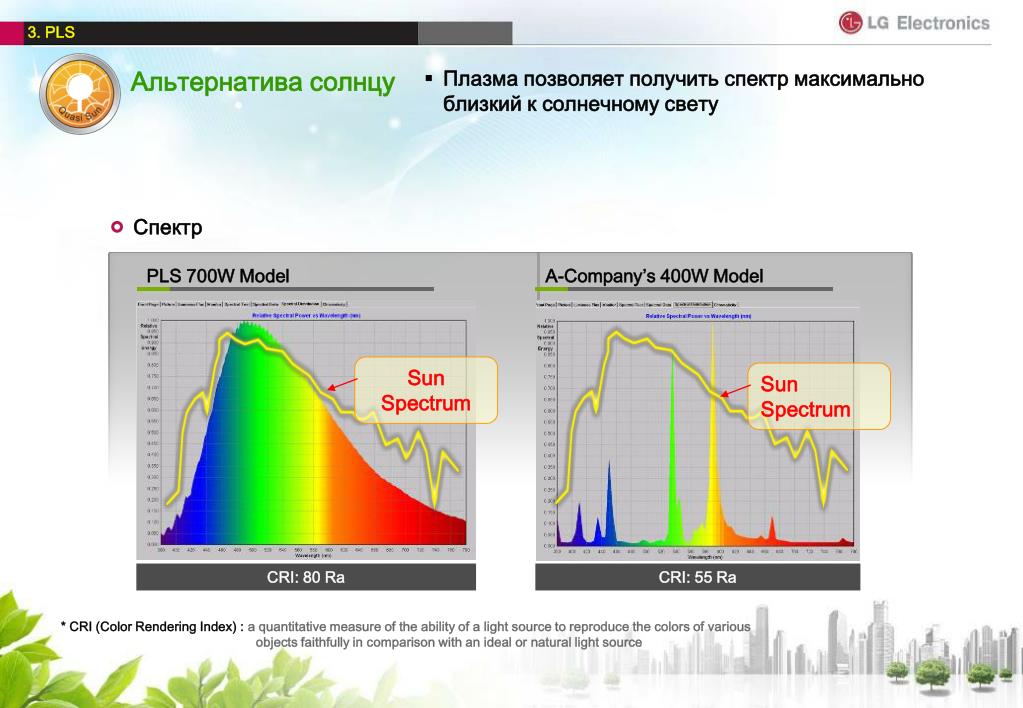

slide14

PLS 700W Model

A-Company’s 400W Model

Спектр

CRI: 80 Ra

CRI: 55 Ra

3. PLS

Альтернатива солнцу

  • Плазмапозволяет получить спектр максимально близкий к солнечному свету

Sun Spectrum

Sun Spectrum

* CRI (Color Rendering Index) : a quantitative measure of the ability of a light source to reproduce the colors of various objects faithfully in comparison with an ideal or natural light source

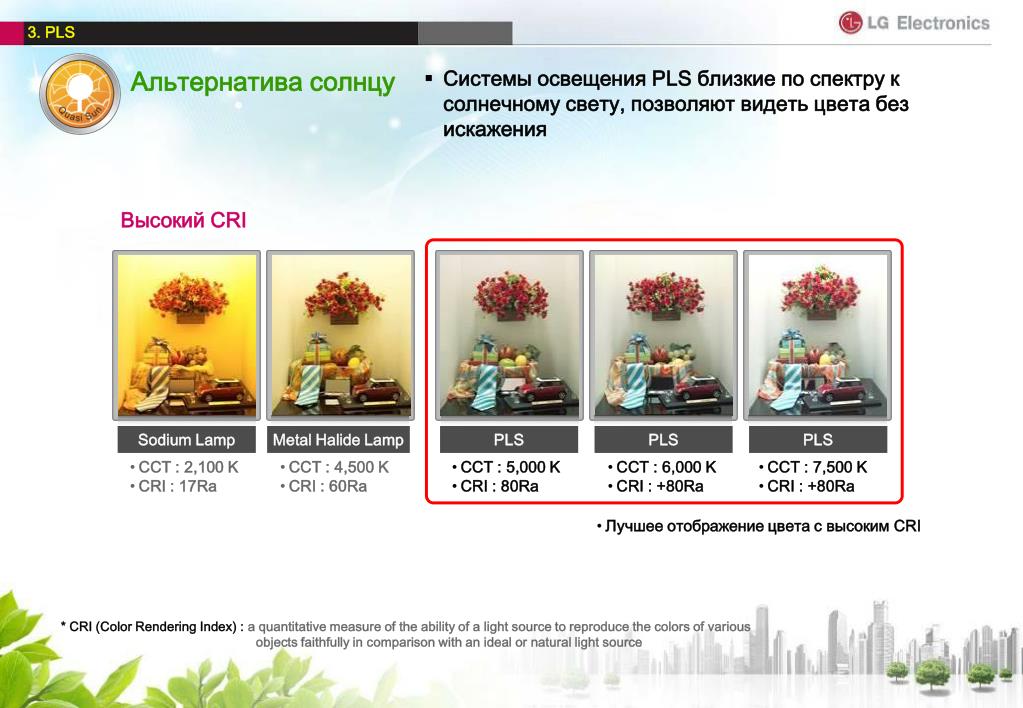

slide15

Sodium Lamp

PLS

PLS

PLS

Metal Halide Lamp

3. PLS

Альтернатива солнцу

  • Системы освещения PLS близкие по спектру к солнечному свету, позволяют видеть цвета без искажения

Высокий CRI

  • CCT : 2,100 K
  • CRI : 17Ra
  • CCT : 4,500 K
  • CRI : 60Ra
  • CCT : 5,000 K
  • CRI : 80Ra
  • CCT : 6,000 K
  • CRI : +80Ra
  • CCT : 7,500 K
  • CRI : +80Ra
  • Лучшее отображение цвета с высоким CRI

* CRI (Color Rendering Index) : a quantitative measure of the ability of a light source to reproduce the colors of various objects faithfully in comparison with an ideal or natural light source

slide16

Экологичные

200-250

250

mg

100-150

No Mercury

0

125

10-20

0

MetalHalide

Fluore-scent

Mercury

PLS

M/H B

PLS

M/H A

M/H B

PLS

M/H A

M/H B

PLS

M/H A

M/H A

M/H B

PLS

Меньше выбросултрафиолета

Содержание ртути

0.012

3

0.014

2.56

0.009

Less emission by 66 ~ 84%

Less emissionby 89 ~ 92%

1.23

1.5

0.008

0.42

0.001

0

0.000

M/HA

M/HB

PLS

M/HA

M/HB

PLS

3. PLS

  • Плазма не содержит вредных веществи излучает меньше ультрафиолета.
  • Без ртути
  • Без свинца
  • Без отражающих материалов
  • Без нити накаливания

UVA*

UVB*

* UVA : Ultraviolet of which wave length is 315 nm– 400 nm.

* UVB : Ultraviolet of which wave length is 280 nm– 315 nm.

slide17

Снижение стоимости

PLS

100

Sodium Lamp

Fluorescent Lamp

Mercury Vapor Lamp

  • Без нити накаливания- Долговечность- Снижение эксплуатационных затрат
  • Высокая энергоэффективность
  • → Снижения стоимости владения

Metal Halide Lamp

80

60

0

1,000

10,000

20,000(Hrs)

Общая стоимость владения

Долговечность

Обслуживание

PLS

500

Sodium

400

Metal

Fluorescent

300

Mercury

Relative Cost

200

Halogen

Incandescent

100

1,000

10,000

20,000

(Hrs)

0

Operating Time

3. PLS

Энергоэффективные

  • Высокая энергоэффективность и долговечность позволяют значительно снизить затраты

MH (Advanced Type)

MH (Regular Type)

PLS

1,000

4,000

12,000

20,000(Hrs)

Initial

Cost

Operation

Cost

slide18

3. PLS

Продукция

PSH10(1kW)

PSF10(1kW)

PSF10(1kW)

PSP07(700W)

Дизайнерское

Светящаяся труба

Gymnasium, Indoor Factory

Resort, Plaza, Outdoor Wall

Park, Gateway to tower

Parking lot basement, Subway

Внутреннее освещение

Прожекторы

  • Высокоэффективный
  • Холодный свет
  • Без бликов
  • Высокий CRI
  • Белый цвет
  • Высокоэффективный
  • Высокий CRI
  • В помещении
  • Натуральный цвет
  • Высокая мощность
  • Высокий CRI
  • Монтаж на улице
  • Белый цвет
  • Без бликов
  • Высокий CRI
  • Приятный внешний вид
  • Белый цвет
slide19

Потребляемая мощность

730W

62,000 lm

Lumen

Photopic

87,000 lm

Mesopic

7,500K

Температура света

0.3041, 0.3771

Хроматическая характеристика (x, y)

80Ra

Color Rendering Index(CRI)

1200

Угол освещения

220V/60Hz, 50Hz

Электрическая сеть

IP(LDM/PSM)33/33

Степень защиты

20kg

Вест

3. PLS

PLS. Светильники для монтажа в помещениях

PSH07

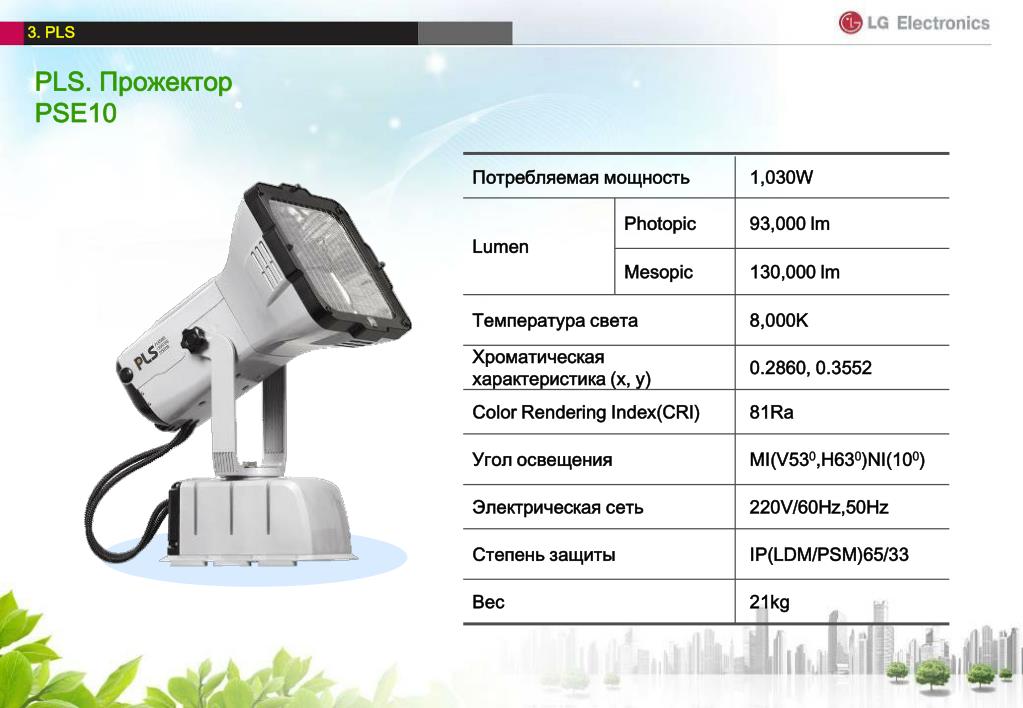

slide20

3. PLS

PLS.Прожектор

PSE10

Потребляемая мощность

1,030W

Lumen

Photopic

93,000 lm

Mesopic

130,000 lm

Температура света

8,000K

Хроматическая характеристика (x, y)

0.2860, 0.3552

Color Rendering Index(CRI)

81Ra

Угол освещения

MI(V530,H630)NI(100)

Электрическая сеть

220V/60Hz,50Hz

Степень защиты

IP(LDM/PSM)65/33

Вес

21kg

slide21

3. PLS

Дизайнерские

Спецификация

Eurostar Type

PLP1012A

Modern Type

PLP0731A

slide22

16m

14m

12m

10m

8m

3. PLS

PLS Световая труба

8th

Component: L-D44HSSA

7th

Φ 200 Light Pipes

(Developed)

Component: L-D44GSSA

6th

Component: L-D44FSSA

5th

Component: L-D44ESSA

4th

Component: L-D44DSSA

slide24

Дополнительно

Примеры применения систем освещения

  • Светильники LED/PLS подходят для размещения внутри/снаружи помещения .

Гостиница

Офис

Государство

Магазины

Рестораны

Улица

Парк

Завод

Спорт

Теплица

Аэропорт

Прожектор

Точечные

Плоские панели

Внутри

FL замена

Вместо традиционных

LED стойки

Подвисные

ЛинейныеLED

LED Каскадные

Освещение лестинц

Подводное освещение

На улице

LED использование

Светофоры

LED экраны

Для автомобилей

Улица

Дизайнерское

Безопасность

PLS использование

Прожекторы

Высотное

slide25

Appendix

PLS. Уличное освещение

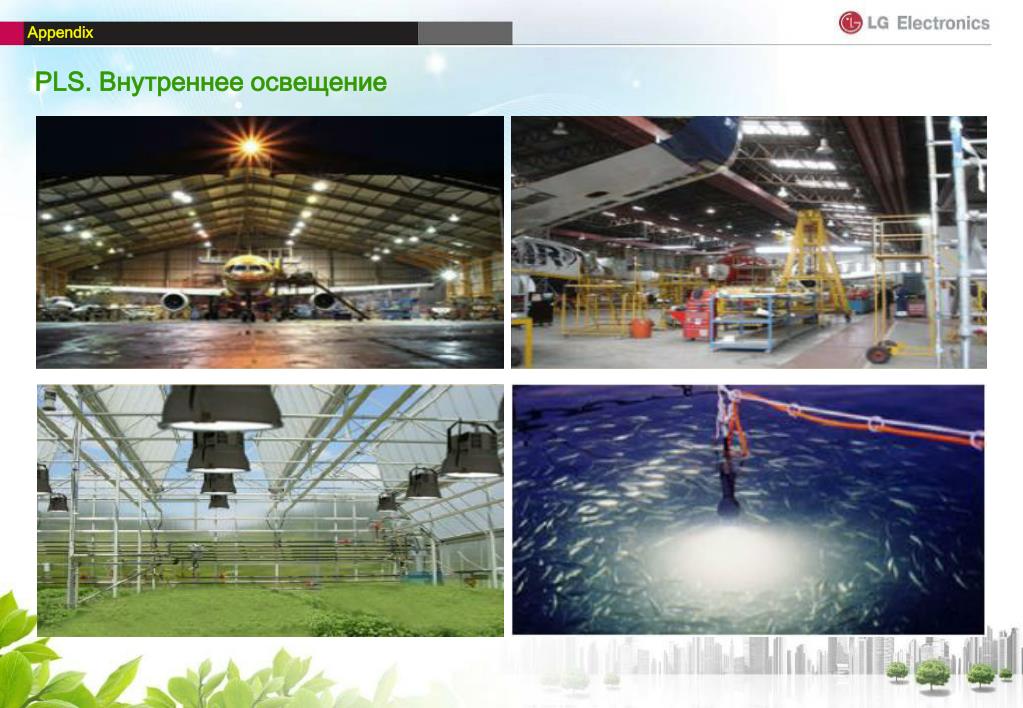

slide26

Appendix

PLS. Внутреннее освещение

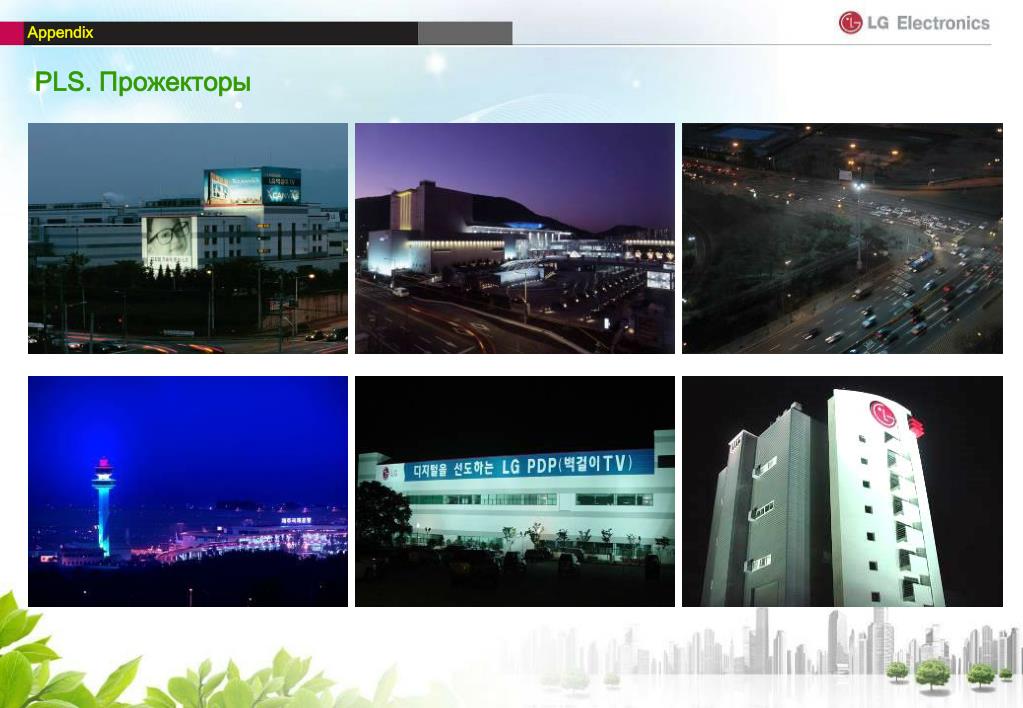

slide27

Appendix

PLS. Прожекторы

slide28

Appendix

PLS. Прожекторы

slide29

Appendix

PLS. Прожекторы

slide30

Appendix

PLS. Прожекторы

slide31

Appendix

PLS. Дизайнерские

Park, Changwon, Korea

LG Twin Tower, Beijing, China

Jeju International Airport, Korea

Pedestrian Roads

Buildings

Parks

Gardens

Around Lakes

Villa Roads

slide32

Appendix

PLS Дизайнерские

Pedestrian Roads

Buildings

Parks

Gardens

Around Lakes

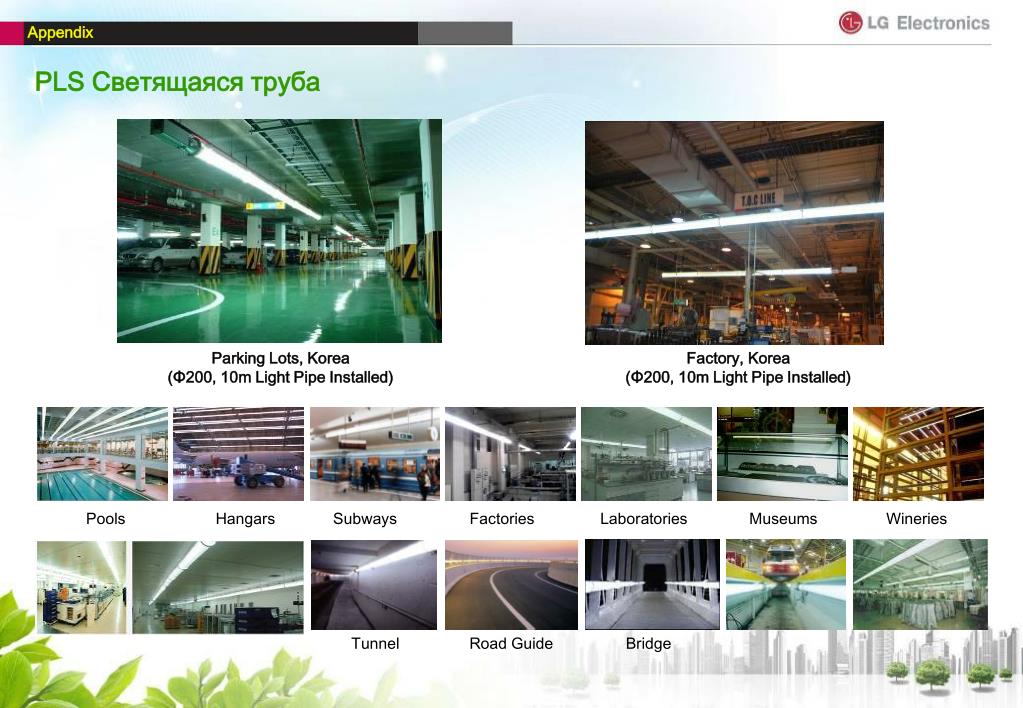

slide33

Appendix

PLS Светящаяся труба

Parking Lots, Korea

(Φ200, 10m Light Pipe Installed)

Factory, Korea

(Φ200, 10m Light Pipe Installed)

Pools

Hangars

Subways

Factories

Laboratories

Museums

Wineries

Tunnel

Road Guide

Bridge

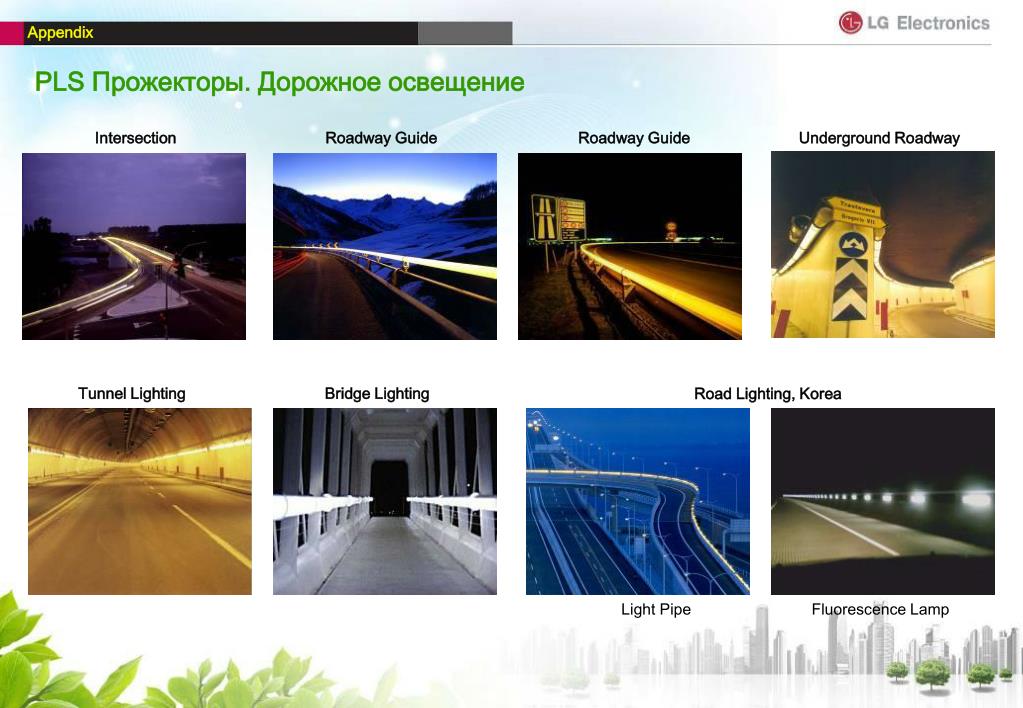

slide34

Appendix

PLS Прожекторы. Дорожное освещение

Intersection

Roadway Guide

Roadway Guide

Underground Roadway

Tunnel Lighting

Bridge Lighting

Road Lighting, Korea

Light Pipe

Fluorescence Lamp

ad
