  1. Interfaces de usuario usando clustering Expositor : Randall Mora Jiménez Carne : 942349

  2. Introducción

  3. Motivación • Los mecanismos convencionales de una búsqueda están plagados de baja precisión. • Un problema común con esto es que los usuarios deben navegar a través de muchos documentos irrelevantes antes de encontrar el tipo de documento que le interesa.

  4. Motivación • Aún algoritmos avanzados de ranking, no puede saber de antemano que tipo de documentos el usuario prefiere. Por ejemplo: Query = Computer Documentos retornados tratan de: “hardware” o “software” • Interfases Gráficas basadas en Clustering pueden ayudar al usuario a encontrar más fácilmente lo que busca.

  5. Objetivo • Presentar una herramienta de búsqueda de texto con nuevas formas de visualizar los resultados, que permitan una mejor navegación de los documentos retornados.

  6. Objectivos especificos • Contribuir a la visualización y “Browsing” de un conjunto de documentos retornados. • Utilización “Keywords” representativos que permitan el agrupamiento de documentos.

  7. Criterios de selección para “Keywords” • Potencialmente de interés general. • Específicos para el conjunto de documentos retornados. • Poder discriminativo en este conjunto.

  8. Espectativas de los “Keywords” Los “keywords” deben ayudar para usuario en varias formas: • Informando acerca de temas relacionados con el “query”. • Mejorar el “query” con “keywords” sugeridos.

  9. Metodología • Los métodos están basados en identificar “Keywords” que permitan relacionar el contenido de un documento con el de otro. • Estos “Keywords” son usados para obtener una representación de cada documento y calcular los cluster usando una variante del algoritmo de “BuckShot”

  10. Metodología • Los clusters se usan para agrupar los documentos retornados en un “query” y presentarlos visualmente. • Diferentes formas de visualizar los resultados son presentados de acuerdo a las necesidades del usuario.

  11. Marco Teórico

  12. Calculo de Keywords • En lugar de utilizar el “idf” para calcular el peso de los “Keywords”, se sugiere utilizar la siguiente formula: wj = hj / dj * hj * log( |H| /hj ) Donde: • |H| es el número total de documentos retornados • hj es el número de documentos en H que contienen la palabra j • dj es el número de documentos en toda la colección D que contienen la palabra j

  13. Representación del documento • Para cada documento i retornado de un “query” se crea un vector Vi de k dimensiones, cuyo componente Vij es una función del numero de ocurrencias (tij) del “keyword” j rankeado en el documento i: Vij = log 2 (1 + tij ) * log( | D | / dj ) • Cada vector vi se normaliza produciendo un vector ui que representa al documento i.

  14. Representación del documento • Para calcular la similaridad entre dos documentos a y b se calcula el producto escalar de los vectores ua * ub. • U puede ser vista como una representación matricial de los documentos, donde las filas del vector ui son una representación k-dimensional del documento i, y uij es la importancia de la palabra j documento en el documento i. • En particular uij es = 0, si y solo si la palabra j no esta contenida en el documento i.

  15. Agrupamiento de documentos • Se aplica una variante del algoritmo de “Buckshot” [2] a la matriz uij. • Se obtiene una representación de jerárquica de clusters. • Cada cluster tiene cierto numero de vectores de documentos. • Jerarquía coherente con el ranking de los documentos retornados.

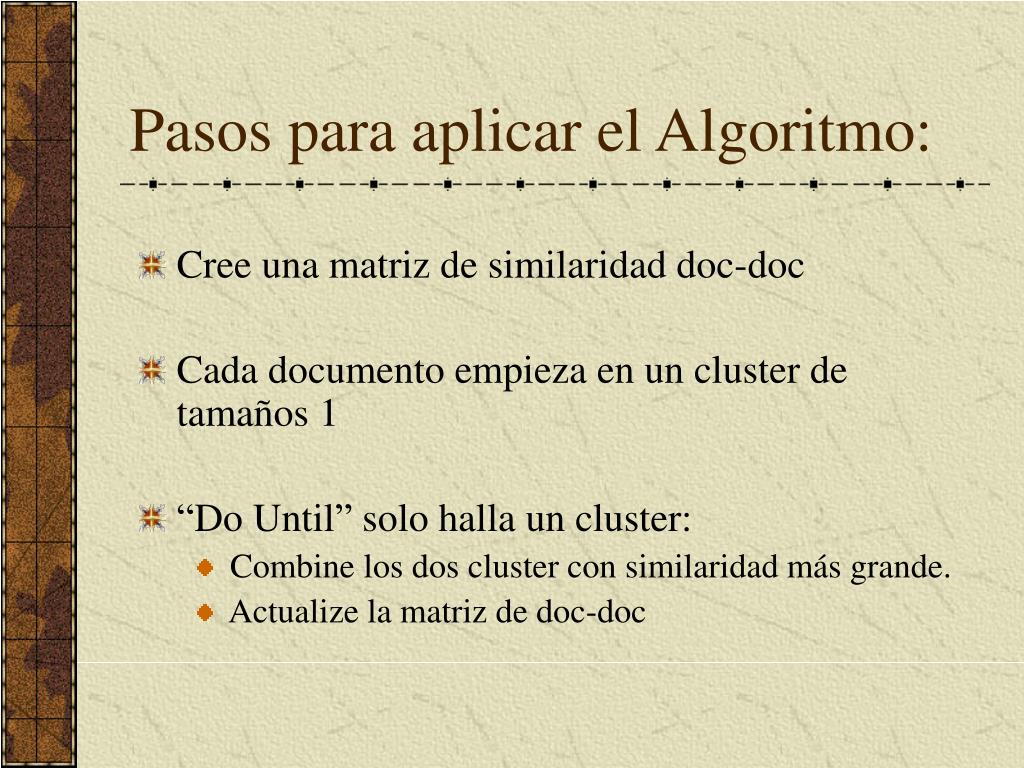

  16. Pasos para aplicar el Algoritmo: • Cree una matriz de similaridad doc-doc • Cada documento empieza en un cluster de tamaños 1 • “Do Until” solo halla un cluster: • Combine los dos cluster con similaridad más grande. • Actualize la matriz de doc-doc

  17. Ejemplo Considere A, B, C, D, E como documentos con las siguientes similaridades: A B C D E A - 2 7 9 4 B 2 - 9 11 14 C 7 9 - 4 8 D 9 11 4 - 2 E 4 14 8 2 - Par con similaridad mayor: E-B = 14

  18. Se agrupan E y B Obteniendo la siguiente estructura: BE A C D E B

  19. Update de la matriz DOC-DOC A BE C D A - 2 7 9 BE 2 - 8 2 C 7 8 - 4 D 9 2 4 - Calculo de BE  SC (A, B) = 2 y SC (A, E) = 4 SC(A,BE) = 4 single link (take max) SC(A,BE) = 2 complete linkage (take min) SC(A,BE) = 3 group average (take average)

  20. Se agrupa BE y C Obteniendo la siguiente estructura: BCE BE C A D E B

  21. Update de la matriz DOC-DOC A BCE D A - 2 9 BCE 2 - 2 D 9 2 - Cálculo de SC(A, BCE): SC (A, BE) = 2 y SC (A, C) = 7  SC(A,BCE) = 2 Cálculo de SC(D,BCE) SC(D, BE) = 2 y SC(D, C) = 4  SC(D, BCE) = 2

  22. Se agrupa A y D. ABCDE BCE AD BE C A D E B

  23. Tiempo de procesamiento • Algoritmo consume una cantidad de tiempo lineal entre el número de documentos retornados y el número de cluster generados. • En promedio 1000 documentos pueden ser procesados en menos de un segundo con un PC estándar de 500 MHz.

  24. Desarrollo

  25. Nuevos paradigmas en visualización de información • Sammon Cluster View • Tree-Map Visualization • Radial Interactive Visualization

  26. Sammon Cluster View • Utiliza “Sammon map”, para generar una localización en dos dimensiones de los clusters. • Este mapa se calcula usando un búsqueda de gradiante iterativo (Ver [3]).

  27. Tree-Map Visualization • Representación jerárquica de los cluster. • Los cluster se visualizan mediante rectángulos. • Clusters similares se agrupan en Súper Clusters (Ver 4).

  28. A D B C E F Tree-Map Construction

  29. A D B C E F Tree-Map Construction A: 10 D: 5 B: 1 C: 4 E: 2 F: 3

  30. Tree-Map Construction A D A B C E F

  31. Tree-Map Construction A D B C B C D E F

  32. Tree-Map Construction A D B C B C D E F

  33. Radial Interactive Visualization • Nodos con “Keywords” son colocados alrededor de un círculo. • Documentos representados por puntos en el interior del círculo. • Entre mas relacionado un documento con un Keyword más cercano estará de este (Ver 5, 6 y 7).

  34. Ejemplo de Algoritmo Radial • Sea P1 la posición del Keyword A en el círculo. • Sea P2 la posición del Keyword B en el círculo. • Se utiliza la matriz de pesos de Keyword para cada documento. ( P1 * wij , P2 * wij)

  35. Experimentos de clustering • Se realizaron experimentos de agrupamiento con 548,948 documentos principalmente de US. • Estos documentos se tomaron de los CDs vol 4 y 5 de TREC (ver http://trec.nist.gov) • Las Fuentes de estos artículos pertenecen a Los Angeles Times, the Financial Times, the Federal Register, Congress Records, etc.

  36. Calidad de clusters • Basado en el análisis brindado por expertos, acerca de documentos relevantes y no relevantes. • 100 “queries” enfocados en encontrar concentraciones altas y bajas de documentos relevantes en los clusters.

  37. Resultados • Los resultados compilan evidencia que valida la Hipótesis de Clustering en bajas dimensiones para la representación de documentos [8]

  38. Resultados Generales • Una palabra candidata aparece por lo menos en 3 documentos. • Una palabra candidata no aparece en más del 33% de todos los documentos. • Vocabulario resultante 222,872 “Keywords”. • Un promedio de 200 “Keywords” por documento.

  39. Encuesta • Las personas llenaban un cuestionario antes de usar la aplicación. • Después utilizaban la aplicación para realizar una serie de “queries” en una colección de documentos.

  40. Encuesta • Los “queries” se diseñaron para que aunque la información estubiera en la colleccion, no fuese obvia su localización. • Finalmente un cuestionario post uso, con preguntas acerca de la aplicación y otras áreas más abiertas.

  41. Carácteriscas Comparativas • Visualizaciones basadas en clusters dan un panorama más amplio del conjunto de resultados. • Visualización Radial permite enfocarse en formar subconjuntos de “Keywords”

  42. Carácteriscas Comparativas • Sammon Map se enfoca más en la relación que existe en un cluster y otro. • TreeMap es más explicito en cuanto al tamaño de los cluster y su estructura jerárquica.

  43. Facilidades de cada interfaz • Sammon Map guía en el análisis, permite reagrupar subconjuntos, y gradualmente acercar al tipo de documentos de interés. • TreeMap permite enfocarse en “Keywords” que de ciertos documentos que de interés, para formular una búsqueda más productiva. • Radial apropiado si el usuario esta familiarizado con los “Keywords” del area de su interes.

  44. Conclusiones • Contribuye a la visualización y “Browsing” de un conjunto de documentos retornados mediante: • Identificación de “features” relevantes en un conjunto de documentos (Keywords) • Desechar rápidamente clusters irrelevantes. • Operaciones de “Drill Down” en cluster relevantes. • Construcción de grupos personalizado usando Radial.

  45. Posibles Mejoras • Uso de Tesauros para realizar el agrupamiento de Keywords.
