Presentation Transcript


Automatick centr ln monitoring stavu za zen vvn a zvn ps syst m acm

Automatický centrální monitoring stavu zařízení vvn a zvnPS(Systém ACM)

Trendy elektroenergetiky v evropském kontextu

17.-18.4.2013

ČEPS, a.s., Petr Spurný, vedoucí oddělení Koncepce údržby a standardizace


Obsah

Obsah

  • Co je to ACM

  • Předpoklady řešení

  • Hlavní funkcionality a jejich příklady

  • Výčet cílů = výstupů a přínosů ACM

  • Stav před a po skončení projektu

  • Závěr


Automatick centr ln monitoring stavu za zen vvn a zvn ps syst m acm

Co je to ACM

  • ACM – automatický centrální monitoring stavu zařízení vvn a zvn

  • monitoruje technický stav zařízení

  • vydává doporučení pro další provoz, změnu obsahu či intenzity jeho údržby


Automatick centr ln monitoring stavu za zen vvn a zvn ps syst m acm

Co je to ACM – hlavní součásti

SW eSADA

= jednoduchý uživatelsky přátelský systém

k prohlížení databáze zařízení centrálního infomačního systému SAP a výsledků monitorování

= aktivní analytický a výpočtový systém pro kontrolu, vyhodnocení provozu a doporučení údržby

SW AROPO (automatické rozpoznání poruch)

= automatické rozpoznání zhoršeného provozního

stavu zařízení nebo jeho nadměrného nebo

nestandardního zatížení

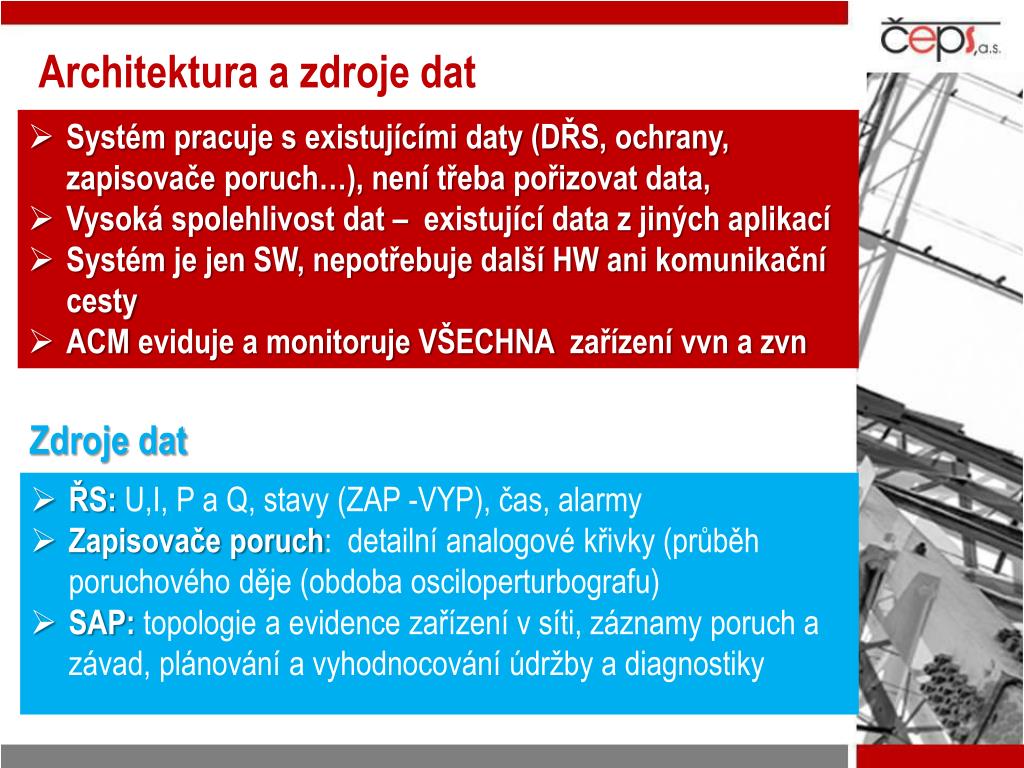

Architektura a zdroje dat

Architektura a zdroje dat

  • Systém pracuje s existujícími daty (DŘS, ochrany, zapisovače poruch…), není třeba pořizovat data,

  • Vysoká spolehlivost dat – existující data z jiných aplikací

  • Systém je jen SW, nepotřebuje další HW ani komunikační cesty

  • ACM eviduje a monitoruje VŠECHNA zařízení vvn a zvn

  • ŘS: U,I,P a Q, stavy(ZAP -VYP), čas, alarmy

  • Zapisovače poruch: detailní analogové křivky (průběh poruchového děje (obdoba osciloperturbografu)

  • SAP: topologie a evidence zařízení v síti, záznamy poruch a závad, plánování a vyhodnocování údržby a diagnostiky

Zdroje dat


Hlavn funkce acm

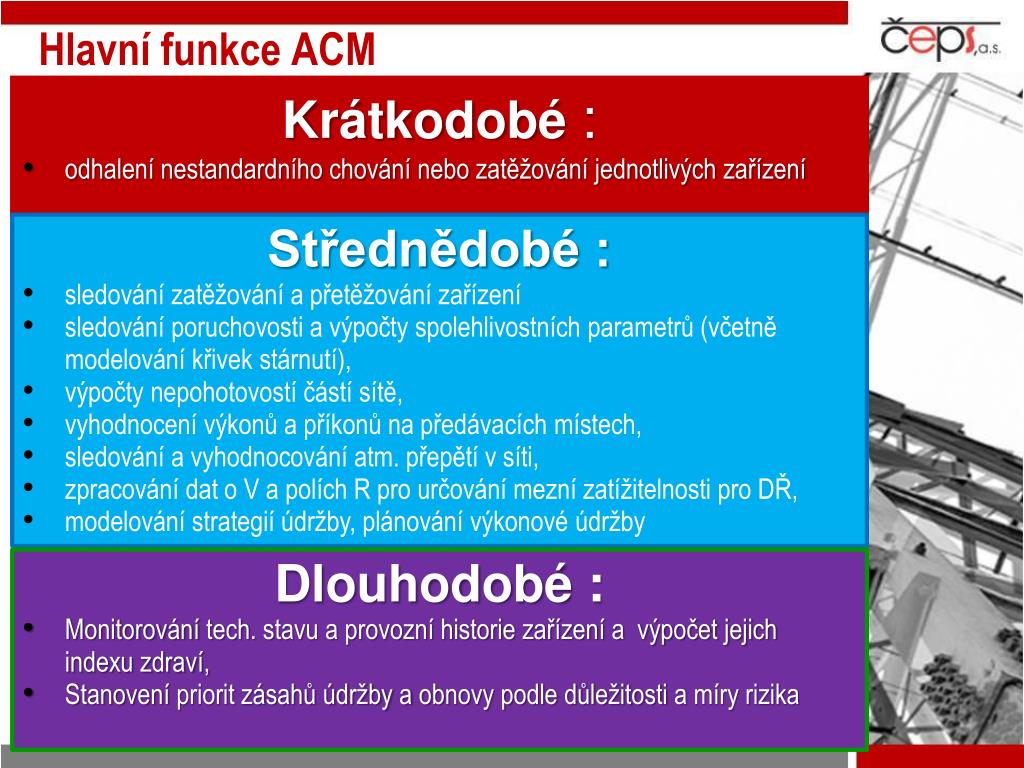

Hlavní funkce ACM

  • Střednědobé :

  • sledování zatěžování a přetěžování zařízení

  • sledování poruchovosti a výpočty spolehlivostních parametrů (včetně modelování křivek stárnutí),

  • výpočty nepohotovostí částí sítě,

  • vyhodnocení výkonů a příkonů na předávacích místech,

  • sledování a vyhodnocování atm. přepětí v síti,

  • zpracování dat o V a polích R pro určování mezní zatížitelnosti pro DŘ,

  • modelování strategií údržby, plánování výkonové údržby

Krátkodobé :

  • odhalení nestandardního chování nebo zatěžování jednotlivých zařízení

  • Dlouhodobé :

  • Monitorování tech. stavu a provozní historie zařízení a výpočet jejich indexu zdraví,

  • Stanovení priorit zásahů údržby a obnovy podle důležitosti a míry rizika


Moduly pro odhalov n z vad za zen

Moduly pro odhalování závad zařízení

  • MODUL PRURAZ : rozpoznání průrazů vypínačů při vypínání (odhaleno 11 případů u 9 vypínačů, 4 vypínače vyměněny)

  • MODUL PREST : rozpoznání předzápalů vypínačů při zapínání (odhalen 1 vypínač)

  • MODUL QMCAS : rozpoznání nepřípustného zpoždění funkcí mezi póly vypínače (odhaleny 4 vypínače – v 2012 naplánována jejich diagnostika)

  • MODUL PETAN : rozpoznání proražených polepů kapacitních PTN (odhaleno 6 případů, všechny PTN vyměněny)

  • MODUL FREK : rozpoznání poruch antirezonančního obvodu kapacitních PTN (nový)


Monitorov n nestandardn ho zat en

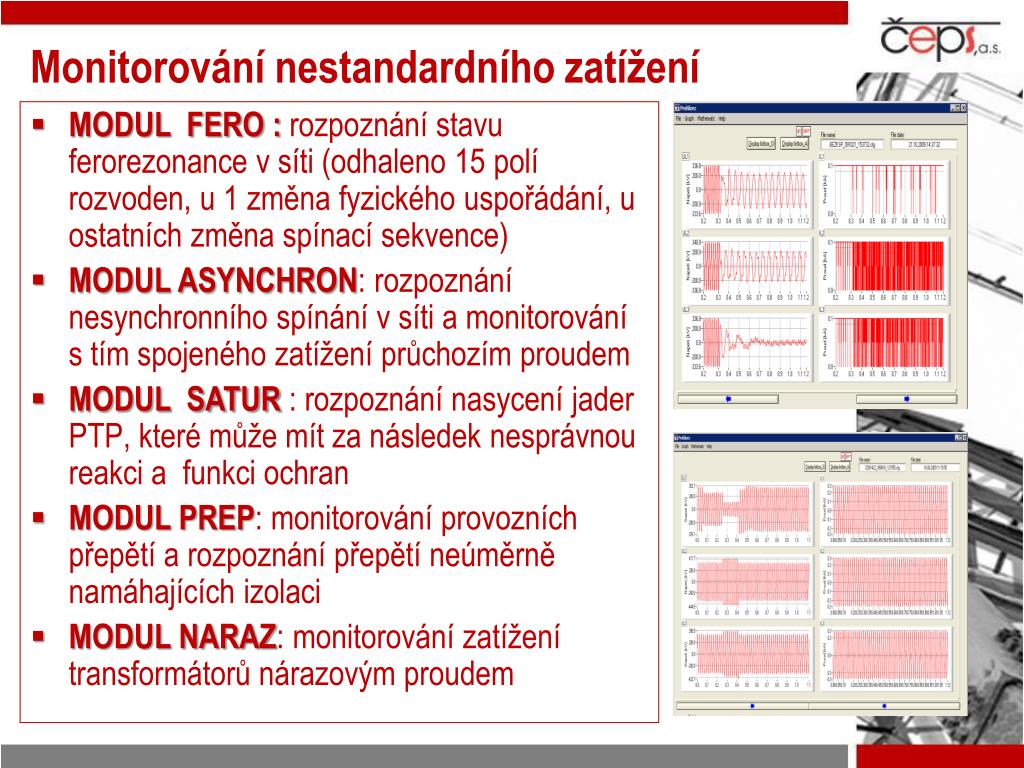

Monitorování nestandardního zatížení

  • MODUL FERO : rozpoznání stavu ferorezonance v síti (odhaleno 15 polí rozvoden, u 1 změna fyzického uspořádání, u ostatních změna spínací sekvence)

  • MODUL ASYNCHRON: rozpoznání nesynchronního spínání v síti a monitorování s tím spojeného zatížení průchozím proudem

  • MODUL SATUR : rozpoznání nasycení jader PTP, které může mít za následek nesprávnou reakci a funkci ochran

  • MODUL PREP: monitorování provozních přepětí a rozpoznání přepětí neúměrně namáhajících izolaci

  • MODUL NARAZ: monitorování zatížení transformátorů nárazovým proudem


Monitorov n zat en zkratov m proudem

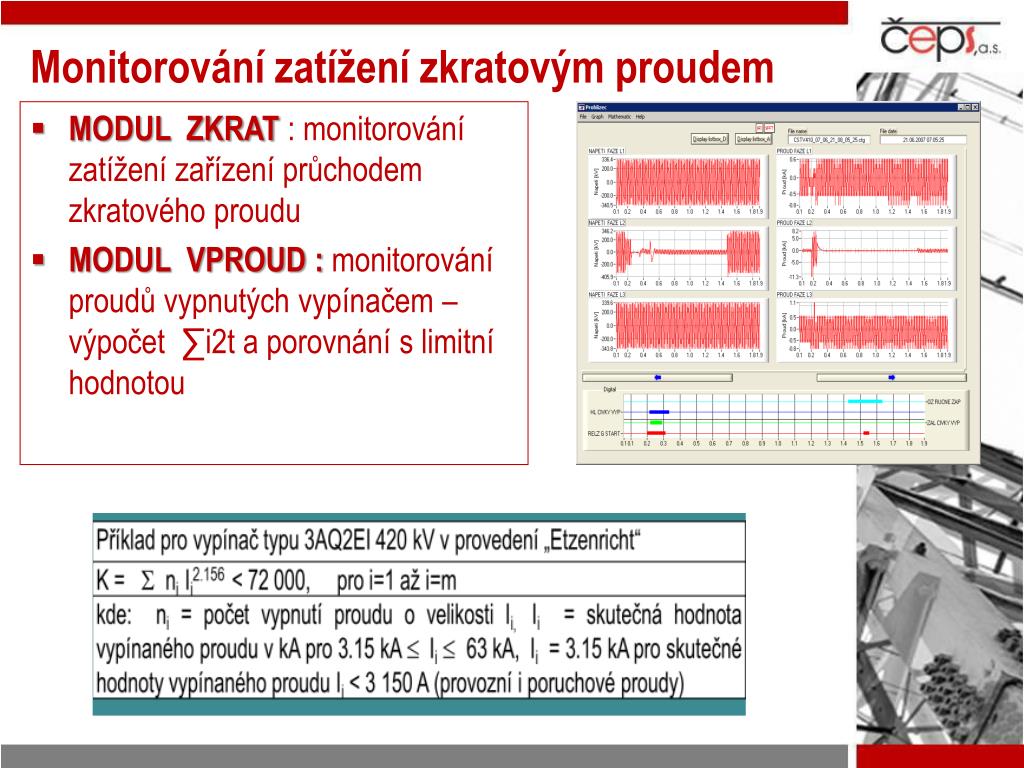

Monitorování zatížení zkratovým proudem

  • MODUL ZKRAT : monitorování zatížení zařízení průchodem zkratového proudu

  • MODUL VPROUD : monitorování proudů vypnutých vypínačem – výpočet ∑i2t a porovnání s limitní hodnotou


Automatick centr ln monitoring stavu za zen vvn a zvn ps syst m acm

Index zdraví (technické kondice) zařízení

  • IZ vychází ze:

  • Stáří zařízení (W1) Skupinový index (nabývá hodnot 1-4)

  • Kumulativní zatížení zařízení (W2)Skupinový index (nabývá hodnot 1-4)

  • Aktuální stav zařízení (W3)Skupinový index (nabývá hodnot 1-4)

  • Provozní historie zařízení (W4) Skupinový index (nabývá hodnot 1-4)

  • Historietechnologického typu (W5) Skupinový index (nabývá hodnot 1-4)

  • Udržovatelnost a opravitelnost typu (W6)Skupinový index (nabývá hodnot 1-4)

  • Celkový normovaný index zdraví IZnorm(nabývá hodnot 25 - 100)


Z kladn vizualizace indexu zdrav

Základní vizualizace indexu zdraví

Index zdraví se používá k vydání rozhodnutí o očekávané spolehlivosti, opravě, výměně nebo vyřazení daného zařízení - (barevný symbol na mapě). Podle indexu zdraví se též řídí způsob a intenzita údržby.


Automatick centr ln monitoring stavu za zen vvn a zvn ps syst m acm

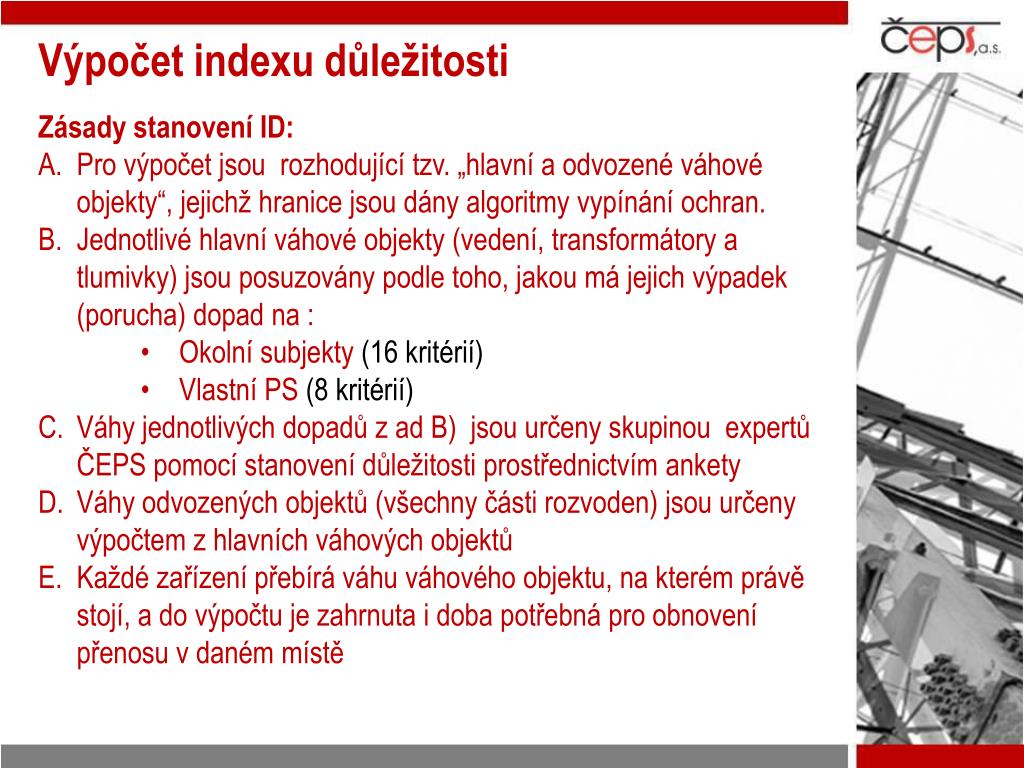

Výpočet indexu důležitosti

  • Zásady stanovení ID:

  • Pro výpočet jsou rozhodující tzv. „hlavní a odvozené váhové objekty“, jejichž hranice jsou dány algoritmy vypínání ochran.

  • Jednotlivé hlavní váhové objekty (vedení, transformátory a tlumivky) jsou posuzovány podle toho, jakou má jejich výpadek (porucha) dopad na :

    • Okolní subjekty (16 kritérií)

    • Vlastní PS (8 kritérií)

  • Váhy jednotlivých dopadů z ad B) jsou určeny skupinou expertů ČEPS pomocí stanovení důležitosti prostřednictvím ankety

  • Váhy odvozených objektů (všechny části rozvoden) jsou určeny výpočtem z hlavních váhových objektů

  • Každé zařízení přebírá váhu váhového objektu, na kterém právě stojí, a do výpočtu je zahrnuta i doba potřebná pro obnovení přenosu v daném místě


  • V et v stup a p nos acm

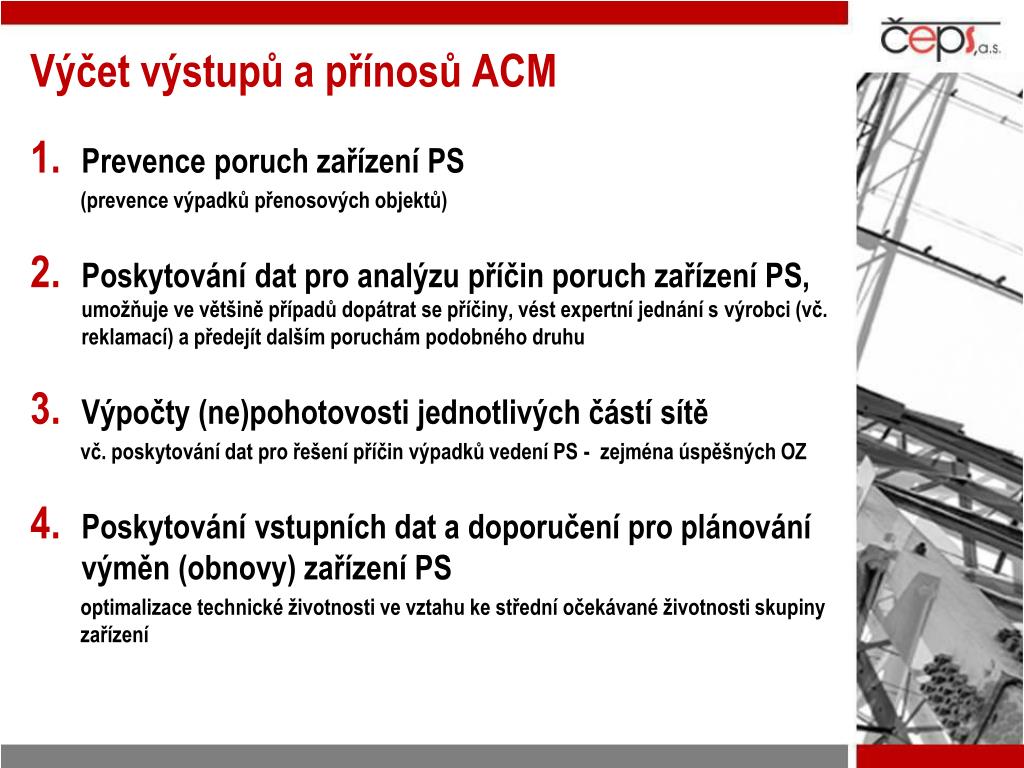

    Výčet výstupů a přínosů ACM

    • Prevence poruch zařízení PS

      (prevence výpadků přenosových objektů)

    • Poskytování dat pro analýzu příčin poruch zařízení PS, umožňuje ve většině případů dopátrat se příčiny, vést expertní jednání s výrobci (vč. reklamací) a předejít dalším poruchám podobného druhu

    • Výpočty (ne)pohotovosti jednotlivých částí sítě

      vč. poskytování dat pro řešení příčin výpadků vedení PS - zejména úspěšných OZ

    • Poskytování vstupních dat a doporučení pro plánování výměn (obnovy) zařízení PS

      optimalizace technické životnosti ve vztahu ke střední očekávané životnosti skupiny zařízení


    V et v stup a p nos acm1

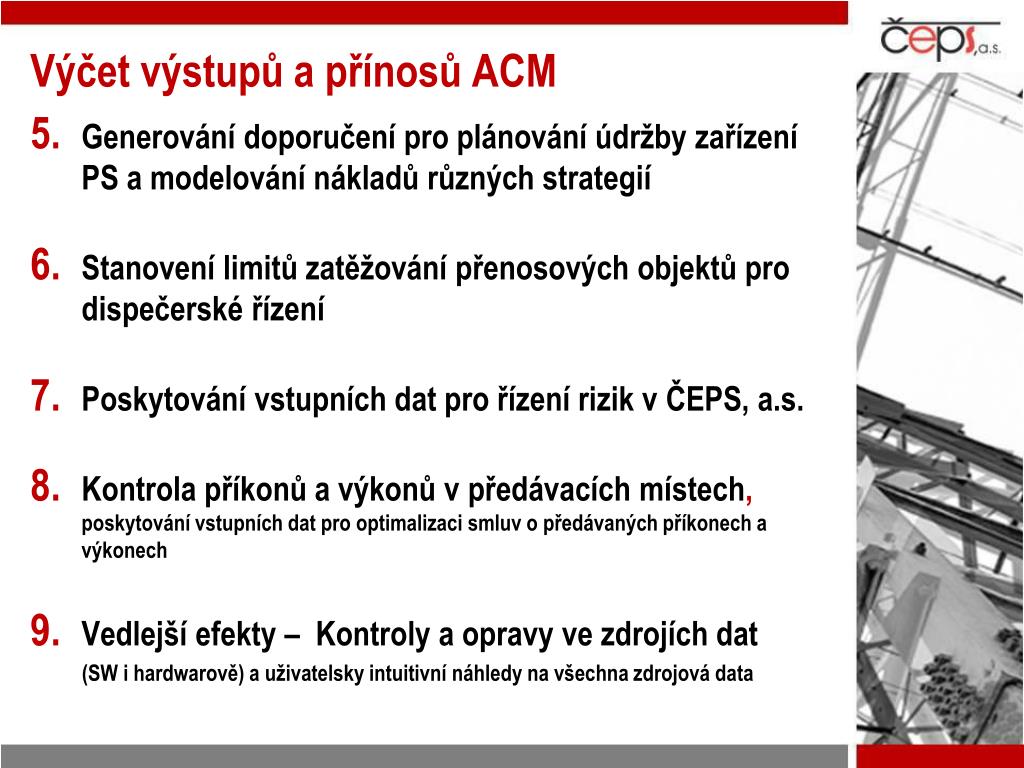

    Výčet výstupů a přínosů ACM

    • Generování doporučení pro plánování údržby zařízení PS a modelování nákladů různých strategií

    • Stanovení limitů zatěžování přenosových objektů pro dispečerské řízení

    • Poskytování vstupních dat pro řízení rizik v ČEPS, a.s.

    • Kontrola příkonů a výkonů v předávacích místech, poskytování vstupních dat pro optimalizaci smluv o předávaných příkonech a výkonech

    • Vedlejší efekty – Kontroly a opravy ve zdrojích dat

      (SW i hardwarově) a uživatelsky intuitivní náhledy na všechna zdrojová data


    Vyu it v sledk acm

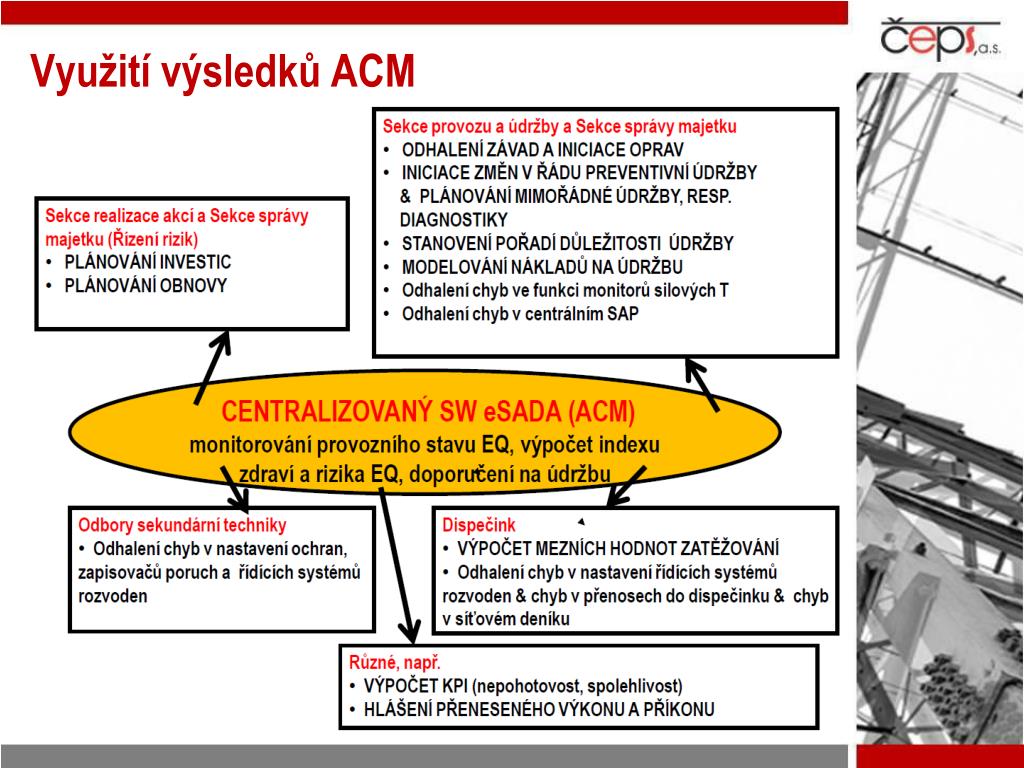

    Využití výsledků ACM


    Sw v oblasti am p ed projektem acm

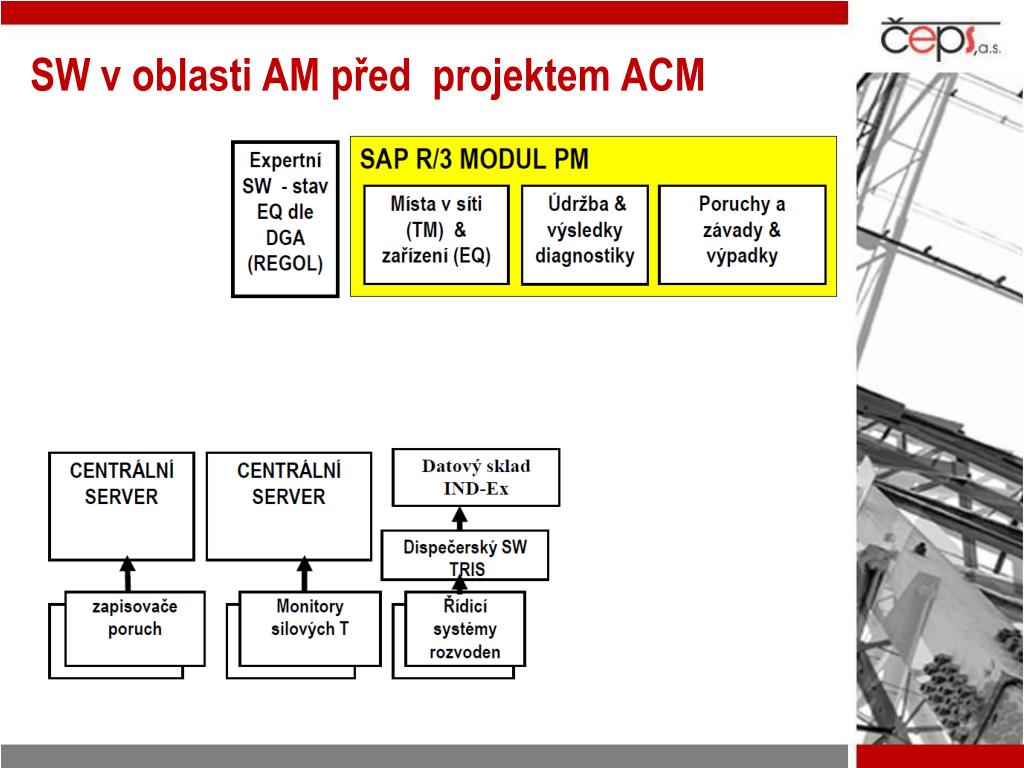

    SW v oblasti AM před projektem ACM


    Sch ma acm po ukon en projektu

    Schéma ACM po ukončení projektu


    Z v r

    Závěr

    Systém ACM je funkční, vykazuje přínosy a sbírají se zkušenosti z jeho provozu

    • DALŠÍ POSTUP

    • „Doladění“ hotových částí podle výsledků praktického provozu

    • Údržba systému zejména s ohledem na nová zařízení instalovaná nebo vyměněná v PS

    • Vývoj nových funkcí (např. automatické hlídání izolačních stavů, zahrnutí výsledků leteckých revizí vedení)

    • Vznik nového subsystému Vedení, kde se kombinují data z výsledků a nálezů údržby s evidenčními daty a dostupnými informacemi z ACM

    • Podpora plánování údržby na základě skutečného stavu zařízení co do obsahu i do nákladů

    Děkuji za pozornost

    Dotazy?
