  1. VN zdroj pro TILECAL • Požadavky detektoru • napájení cca 10000 fotonásobičů detektoru TILECAL • napájení fotonásobičů pomocí 256 VN distributorů • dobrá stabilita • Hlavní parametry zdroje • 256 kanálů • 2 napětí pro každý kanál ( -830 V, -950 V) • max. proud 20 mA / kanál • dálkové ovládání - CANBUS • neexistuje komerčně dostupný typ !! VN zdroj pro TILECAL vila Lanna

  2. VN zdroj pro TILECAL VN zdroj pro TILECAL vila Lanna

  3. VN zdroj pro TILECAL VN zdroj pro TILECAL vila Lanna

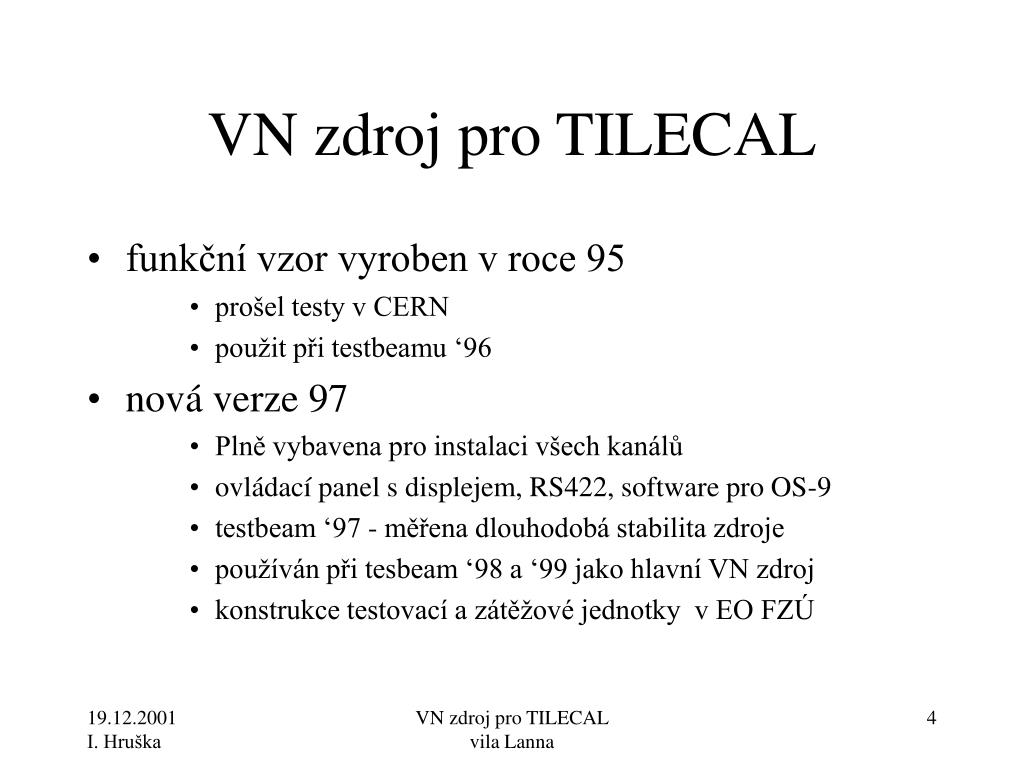

  4. VN zdroj pro TILECAL • funkční vzor vyroben v roce 95 • prošel testy v CERN • použit při testbeamu ‘96 • nová verze 97 • Plně vybavena pro instalaci všech kanálů • ovládací panel s displejem, RS422, software pro OS-9 • testbeam ‘97 - měřena dlouhodobá stabilita zdroje • používán při tesbeam ‘98 a ‘99 jako hlavní VN zdroj • konstrukce testovací a zátěžové jednotky v EO FZÚ VN zdroj pro TILECAL vila Lanna

  5. VN zdroj pro TILECAL • Přední panel prototypu zdroje VN zdroj pro TILECAL vila Lanna

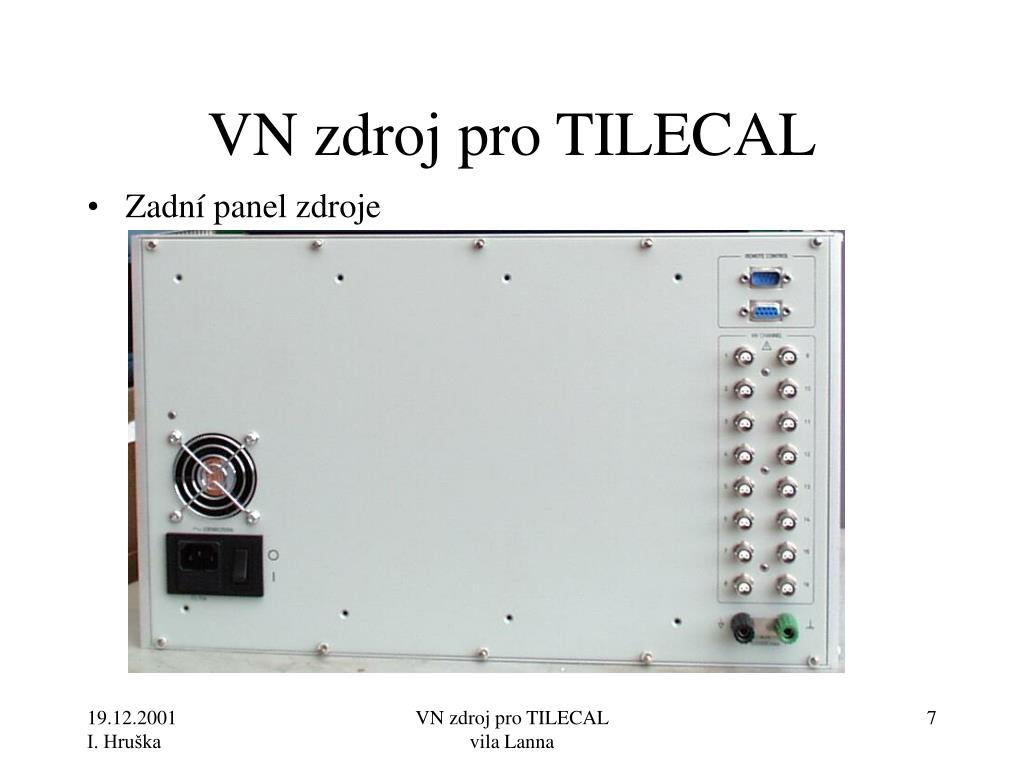

  6. VN zdroj pro TILECAL • Zadní panel zdroje VN zdroj pro TILECAL vila Lanna

  7. VN zdroj pro TILECAL • Přední panel testovací a zátěžové jednotky VN zdroj pro TILECAL vila Lanna

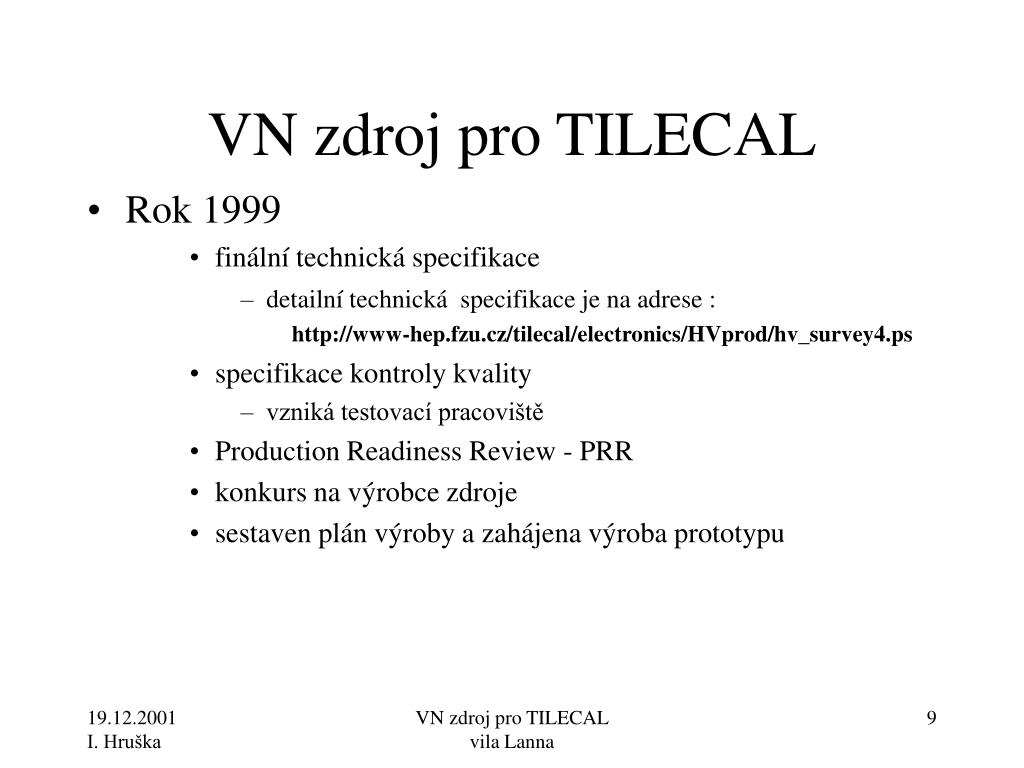

  8. VN zdroj pro TILECAL • Rok 1999 • finální technická specifikace • detailní technická specifikace je na adrese :http://www-hep.fzu.cz/tilecal/electronics/HVprod/hv_survey4.ps • specifikace kontroly kvality • vzniká testovací pracoviště • Production Readiness Review - PRR • konkurs na výrobce zdroje • sestaven plán výroby a zahájena výroba prototypu VN zdroj pro TILECAL vila Lanna

  9. VN zdroj pro TILECAL VN zdroj pro TILECAL vila Lanna

  10. VN zdroj pro TILECAL VN zdroj pro TILECAL vila Lanna

  11. VN zdroj pro TILECAL • Testovací pracoviště VN zdroj pro TILECAL vila Lanna

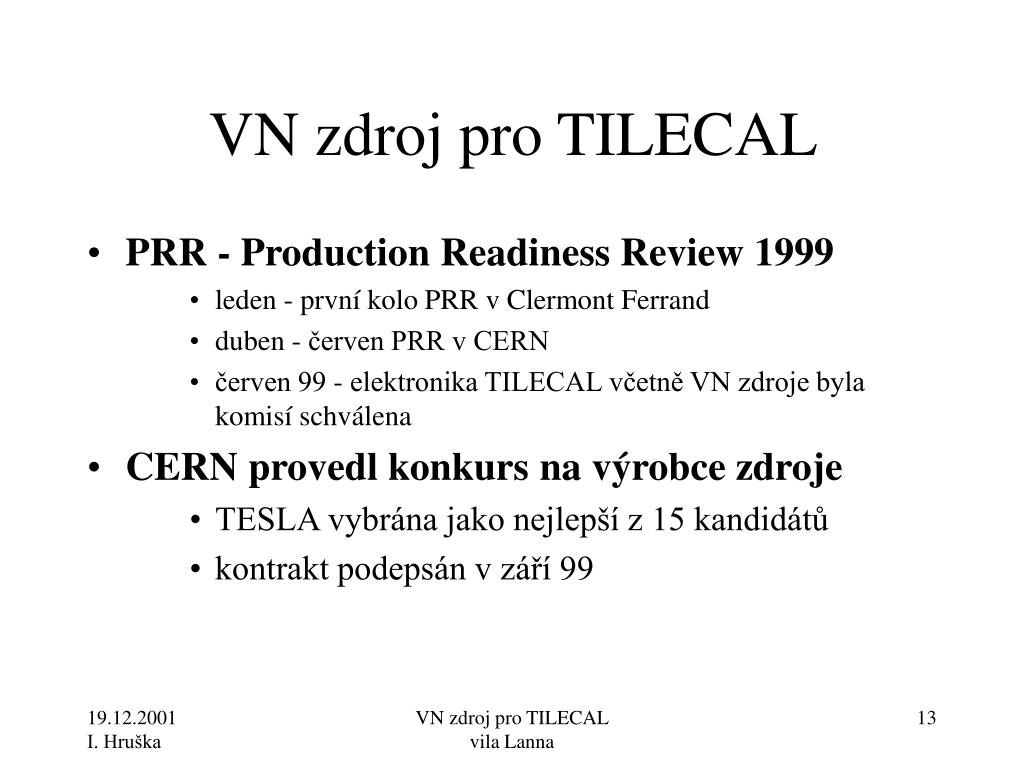

  12. VN zdroj pro TILECAL • PRR - Production Readiness Review 1999 • leden - první kolo PRR v Clermont Ferrand • duben - červen PRR v CERN • červen 99 - elektronika TILECAL včetně VN zdroje byla komisí schválena • CERN provedl konkurs na výrobce zdroje • TESLA vybrána jako nejlepší z 15 kandidátů • kontrakt podepsán v září 99 VN zdroj pro TILECAL vila Lanna

  13. VN zdroj pro TILECAL • Plán výroby • prototyp do 15. 1. 2000 • po testování prototypu sériová výroba 17 zdrojů • výroba a testování jsou rozvrženy na roky 2000 a 2001 • Stav ke konci roku 2000 • Prototyp dodán 30.6.2000 • Test pro první schválení • nalezeno několik závad většinou SW • Test v CERN během testbeamu v srpnu 2000 • Zdroj vrácen k opravě do TESLy VN zdroj pro TILECAL vila Lanna

  14. VN zdroj pro TILECAL • Test stability výstupního napětí a funkční testy • Stabilita vynikající • Opět další SW problémy • Prosinec 2000 - zdroj je opět v TESLe kvůli úpravám VN zdroj pro TILECAL vila Lanna

  15. VN zdroj pro TILECAL VN zdroj pro TILECAL vila Lanna

  16. VN zdroj pro TILECAL • Rok 2001 • doladění prototypu a kontrola dlouhodobé stability • na základě výsledků zahájena výroba 17 kusů • dokončeno ve dvou dodávkách - srpen a říjen • první dodávka úspěšně testována na krátkodobou stabilitu • všechny zdroje vyhověly zadání pokud jde o statické parametry • v roce 2002 proběhne test dlouhodobé stability 17 kusů • do každé jednotky bude doplněna elektronická destička s komunikací pomocí CANBUS (ELMB) VN zdroj pro TILECAL vila Lanna

  17. VN zdroj pro TILECAL • Závěr • Všechny kusy VN zdrojů pro TILECAL jsou vyrobeny • Elektrické parametry odpovídají specifikaci • Některé kusy byly odeslány na další spolupracující pracoviště pro využití při výrobě a testování dalších komponent TILECALu ( Clermont, CERN ) • Ve FZU běží nyní test dlouhodobé stability • QC je umístěno na WWW VN zdroj pro TILECAL vila Lanna
