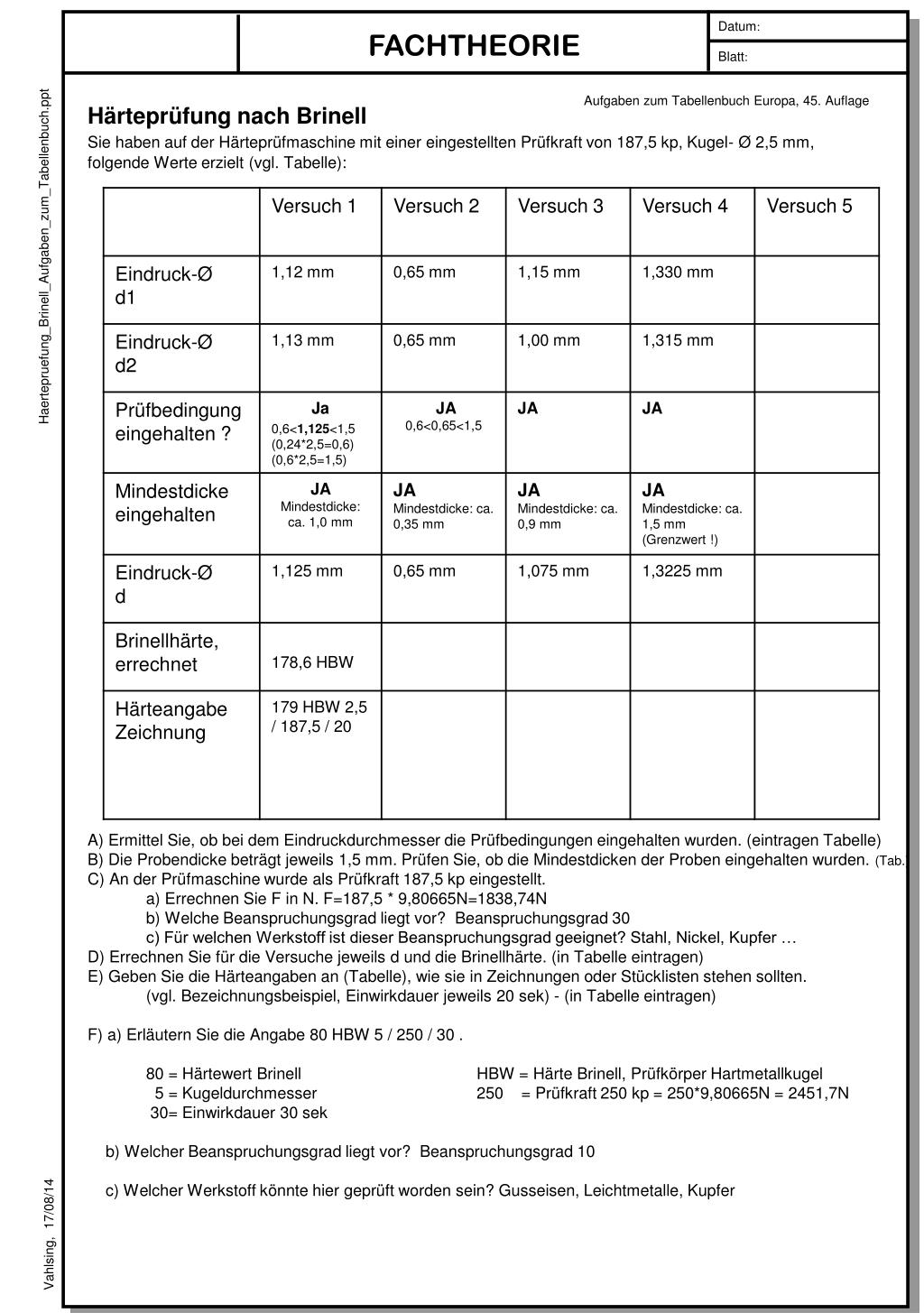

1. Datum: FACHTHEORIE Blatt: Aufgaben zum Tabellenbuch Europa, 45. Auflage Härteprüfung nach Brinell Sie haben auf der Härteprüfmaschine mit einer eingestellten Prüfkraft von 187,5 kp, Kugel- Ø 2,5 mm, folgende Werte erzielt (vgl. Tabelle): Haertepruefung_Brinell_Aufgaben_zum_Tabellenbuch.ppt A) Ermittel Sie, ob bei dem Eindruckdurchmesser die Prüfbedingungen eingehalten wurden. (eintragen Tabelle) B) Die Probendicke beträgt jeweils 1,5 mm. Prüfen Sie, ob die Mindestdicken der Proben eingehalten wurden. (Tab.) C) An der Prüfmaschine wurde als Prüfkraft 187,5 kp eingestellt.a) Errechnen Sie F in N. F=187,5 * 9,80665N=1838,74Nb) Welche Beanspruchungsgrad liegt vor? Beanspruchungsgrad 30c) Für welchen Werkstoff ist dieser Beanspruchungsgrad geeignet? Stahl, Nickel, Kupfer … D) Errechnen Sie für die Versuche jeweils d und die Brinellhärte. (in Tabelle eintragen) E) Geben Sie die Härteangaben an (Tabelle), wie sie in Zeichnungen oder Stücklisten stehen sollten.(vgl. Bezeichnungsbeispiel, Einwirkdauer jeweils 20 sek) - (in Tabelle eintragen) F) a) Erläutern Sie die Angabe 80 HBW 5 / 250 / 30 .80 = Härtewert Brinell HBW = Härte Brinell, Prüfkörper Hartmetallkugel 5 = Kugeldurchmesser 250 = Prüfkraft 250 kp = 250*9,80665N = 2451,7N 30= Einwirkdauer 30 sek b) Welcher Beanspruchungsgrad liegt vor? Beanspruchungsgrad 10 c) Welcher Werkstoff könnte hier geprüft worden sein? Gusseisen, Leichtmetalle, Kupfer Vahlsing, 17/08/14
