Ethernet network interface card

Ethernet – Network Interface Card

  • Dibuat oleh Robet Metcalf dan David Boffs pada tahun 1970 di perusahaan Xerox PARC

  • Memiliki standard IEEE 802.3

  • Versi baseband dibuat oleh Xerox, Intel, Dec

  • Versi Broadband dibuat oleh Mitre

  • Data ditransmisikan dalam bentuk frame

  • Memanfaatkan medium access control.

Close

Rachmansyah


Komponen ethernet

Mags

82556

BIG MAC

100 Mbps

Thunder

Module

Relay

RJ45

Mags

PLX9032

or

PLX9036

1 Meg

Flash

16 K

SRAM

FIFO

82503

Komponen Ethernet

Rachmansyah


Fungsi blok ethernet

Fungsi Blok Ethernet

Ethernet

Controller

Encoder/

Decoder

Transceiver

RAM

Bus

Interface

Cable

Rachmansyah


Frame ethernet

64

48

48

16

32

Src

Dest

Preamble

Type

Body

CRC

addr

addr

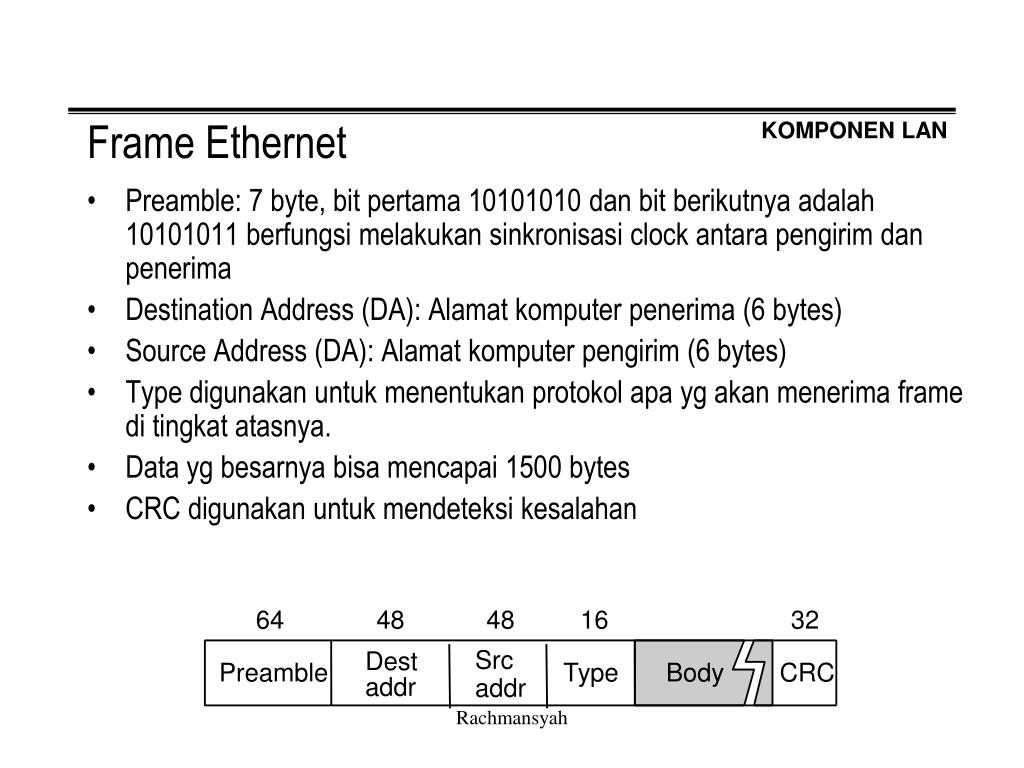

Frame Ethernet

  • Preamble: 7 byte, bit pertama 10101010 dan bit berikutnyaadalah 10101011 berfungsimelakukansinkronisasi clock antarapengirimdanpenerima

  • Destination Address (DA): Alamatkomputerpenerima (6 bytes)

  • Source Address (DA): Alamatkomputerpengirim (6 bytes)

  • Type digunakanuntukmenentukanprotokolapaygakanmenerima frame di tingkatatasnya.

  • Data ygbesarnyabisamencapai 1500 bytes

  • CRC digunakanuntukmendeteksikesalahan

Rachmansyah


Csma cd

CSMA/CD

  • Dasar pemikiran rancangan ethernet adalah berbagi kabel.

  • Karena harus berbagi kabel maka proses pengiriman data harus dilakukan bergantian, mirip pembicaraan disuatu forum rapat.

  • Proses ini dikenal dengan istilah CSMA/CD

  • Carrier Sense Multiple Access with Collision Detection

    • Nodes mendengarkan sebelum mengirim.

    • Nodes bisa mengirim kapan saja.

    • Jika tabrakan terjadi semua node berhenti mengirim dan melakukan transmisi ulang.

Rachmansyah


Tipe ethernet

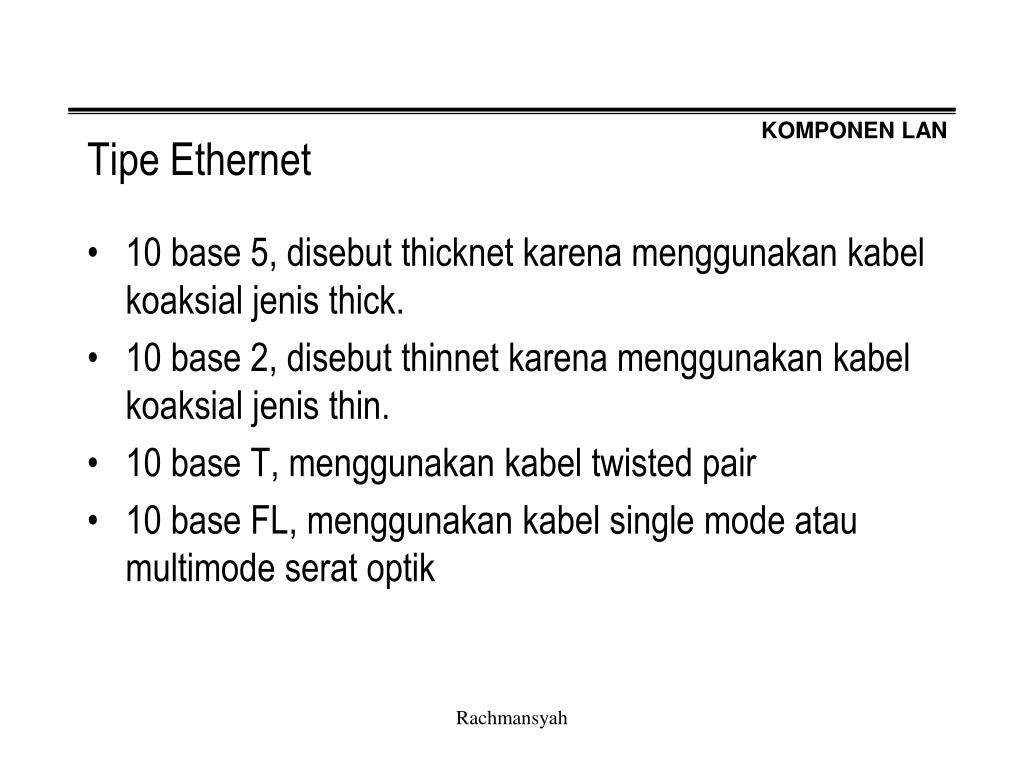

Tipe Ethernet

  • 10 base 5, disebut thicknet karena menggunakan kabel koaksial jenis thick.

  • 10 base 2, disebut thinnet karena menggunakan kabel koaksial jenis thin.

  • 10 base T, menggunakan kabel twisted pair

  • 10 base FL, menggunakan kabel single mode atau multimode serat optik

Rachmansyah


Spesifikasi ethernet

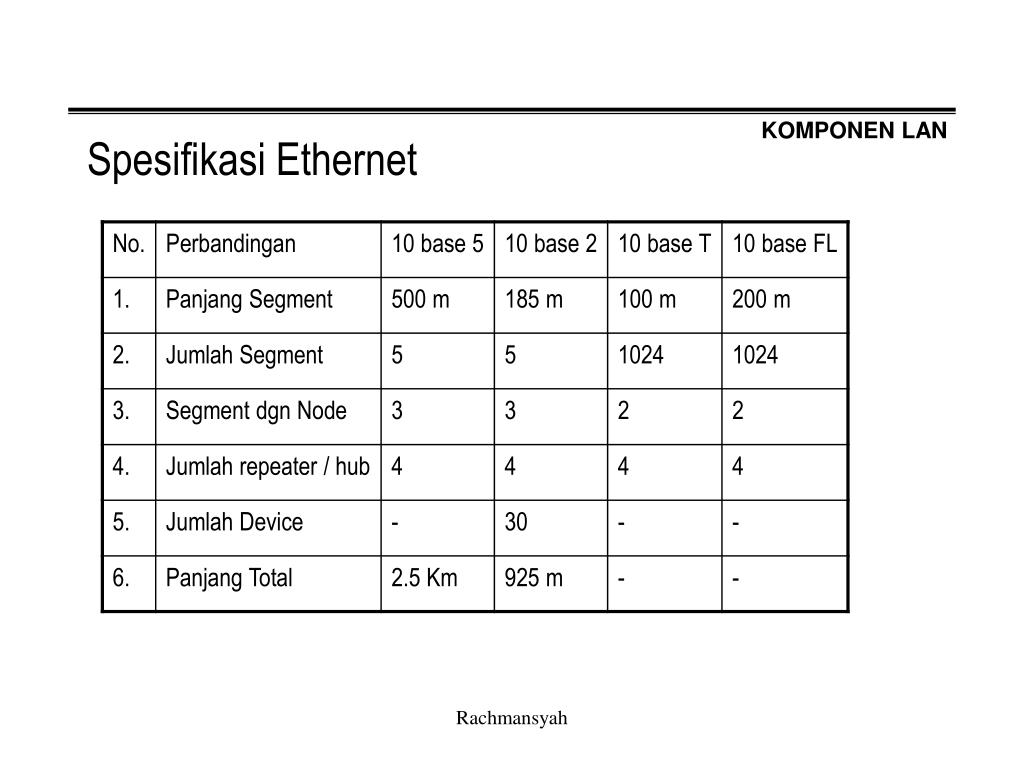

Spesifikasi Ethernet

Rachmansyah


Repeater hub bridges router

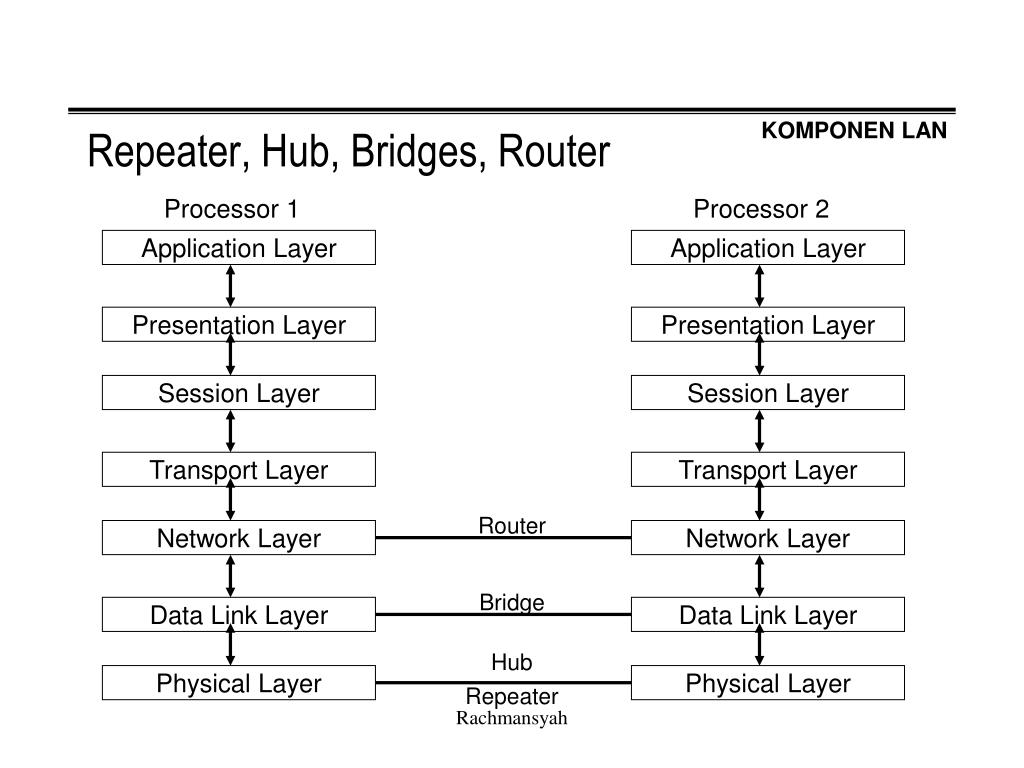

Repeater, Hub, Bridges, Router

Processor 1

Processor 2

Application Layer

Application Layer

Presentation Layer

Presentation Layer

Session Layer

Session Layer

Transport Layer

Transport Layer

Router

Network Layer

Network Layer

Bridge

Data Link Layer

Data Link Layer

Hub

Physical Layer

Physical Layer

Repeater

Rachmansyah


Repeater

Repeater

  • Menyambung dua segment LAN.

  • Meneruskan sinyal dari satu segment ke segment lainnya.

  • Memperkuat sinyal yg diteruskan.

  • Beroperasi dua arah secara serempak.

  • Noise dan tabrakan juga diteruskan.

Rachmansyah


Repeater1

Repeater

Rachmansyah


Ethernet network interface card

Hub

  • Menyambung segmen kabel jaringan komputer.

  • Meneruskan sinyal bit dari satu segmen ke segmen lainnya.

  • Hanya memiliki satu domain collision

  • Dapat disusun secara hirarkis menggunakan hub backbone sebagai pusatnya ( multi-tier design).

  • Memiliki beberapa tipe yaitu,

    • Hub pasif

    • Hub aktif

    • Hub Inteligent

Rachmansyah


Hub hirarki

Hub - Hirarki

Rachmansyah


Kelebihan hub

Kelebihan Hub

  • Peralatannya sederhana dan tidak mahal.

  • LAN bisa terus beroperasi jika salah satu komponen hub terganggu.

  • Memperpanjang jarak maksimum antar node (100 m per Hub).

Rachmansyah


What is gigabit ethernet

What is Gigabit Ethernet?

Ethernet

Fast Ethernet

Gigabit Ethernet

Speed.......................................

Cost.........................................

IEEE Standard......................

Media Access Protocol..........

Frame Format........................

Topology.................................

Cable support.........................

Network diameter (max).......

UTP link distance (max)........

Media independent interface

Full duplex capable?.............

Broad multivendor support..

Multivendor Availability.......

10 Mbps

X

802.3

CSMA/CD

IEEE 802.3

Bus or star

Coax, UTP, fiber

2,500 meters

100 meters

Yes (AUI)

Yes

Yes

Now

100 Mbps

2X 10BT

802.3u

CSMA/CD

IEEE 802.3

Star

UTP, fiber

210 meters

100 meters

Yes (MII)

Yes

Yes

Now

1000 Mbps

2-4X 100BT

802.3z

CSMA/CD

IEEE 802.3

Star

UTP, fiber

200 meters

100 meters

Yes (G-MII)

Yes

Yes

1998

Rachmansyah


Gigabit ethernet technology

Gigabit Ethernet Technology

10 Mbps Ethernet

100 Mbps Ethernet

1000 Mbps Ethernet

Minor change

CSMA/CD MAC

CSMA/CD MAC

CSMA/CD MAC

No change

AUI

MII

G-MII

Thin Coax(10Base2)

Thick Coax(10Base5)

Four Pair UTP

(100Base-T4)

Four Pair UTP

(TBD)

Fiber

(10Base-F)

Twisted Pair

(10Base-T)

MM Fiber

CD Laser

1300nm Laser

Fiber

(100Base-FX)

SM Fiber1300nm Laser

Two Pair UTP, STP

(100Base-TX)

Rachmansyah


Gigabit ethernet topology

Gigabit Ethernet Topology

  • CSMA/CD Topology

    • Supports 100 Meter distance for CSMA/CD protocol over all media options.

  • Full Duplex Topology

    • Supports variable distance dependent on media capabilities

    • Supports server, switch and router DTE applications.

Rachmansyah


Bridge

Bridge

  • Fungsi bridge meneruskan paket dari satu segmen LAN ke segmen lain tapi bridge lebih fleksibel dan lebih cerdas dibandingkan repeater.

  • Format data yg digunakan adalah frame sebagaimana yg digunakan network interface

  • Menggunakan CSMA/CD untuk mengakses suatu segment dan mengirim data.

Rachmansyah


Kelebihan bridge

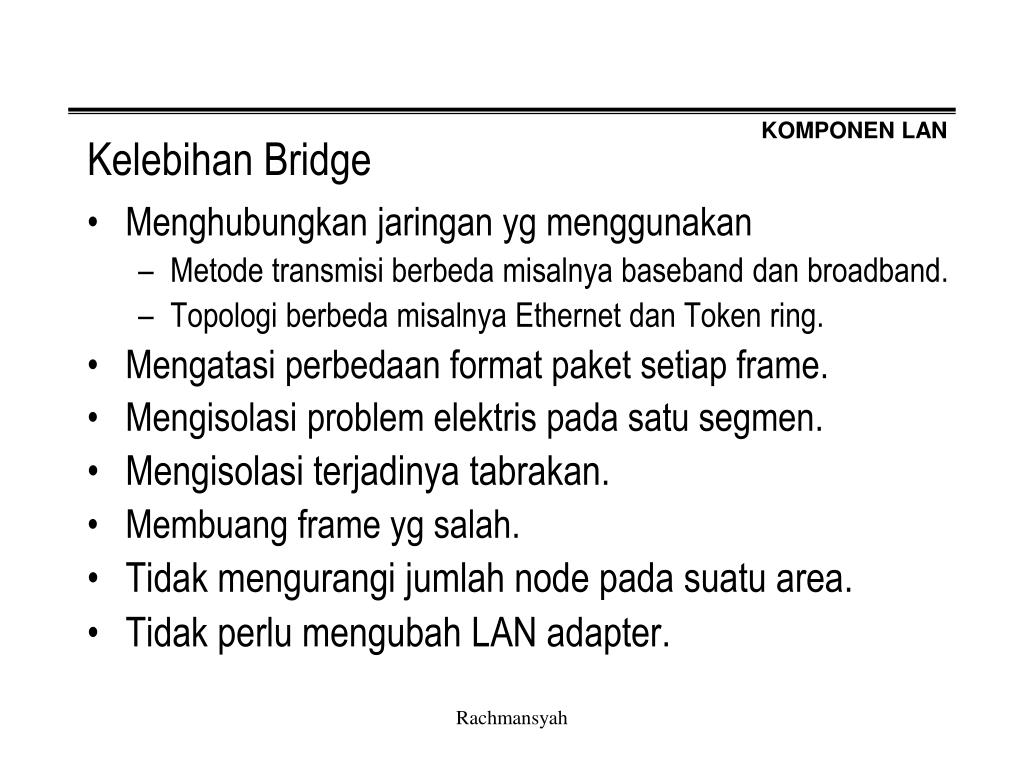

Kelebihan Bridge

  • Menghubungkan jaringan yg menggunakan

    • Metode transmisi berbeda misalnya baseband dan broadband.

    • Topologi berbeda misalnya Ethernet dan Token ring.

  • Mengatasi perbedaan format paket setiap frame.

  • Mengisolasi problem elektris pada satu segmen.

  • Mengisolasi terjadinya tabrakan.

  • Membuang frame yg salah.

  • Tidak mengurangi jumlah node pada suatu area.

  • Tidak perlu mengubah LAN adapter.

Rachmansyah


Backbone bridge

Backbone Bridge

Rachmansyah


Koneksi tanpa backbone

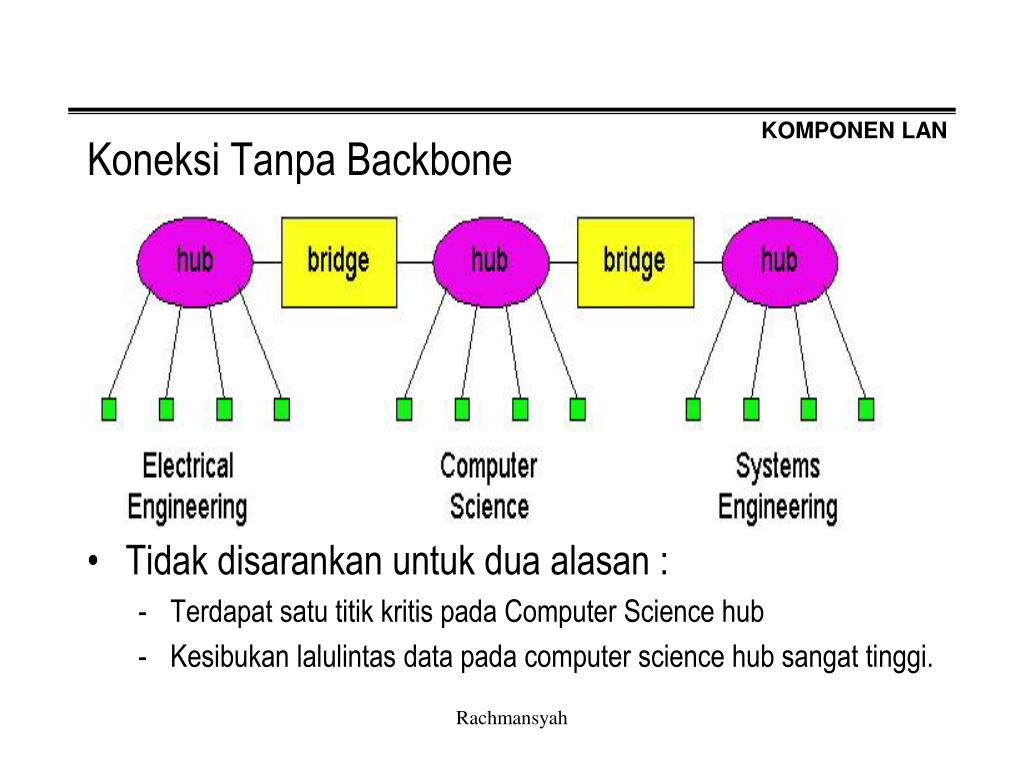

Koneksi Tanpa Backbone

  • Tidak disarankan untuk dua alasan :

    • Terdapat satu titik kritis pada Computer Science hub

    • Kesibukan lalulintas data pada computer science hub sangat tinggi.

Rachmansyah
