  1. AutoCAD图转MapGis制作流程 中化地质矿山总局湖北地质勘查院 刘红兵 张玲

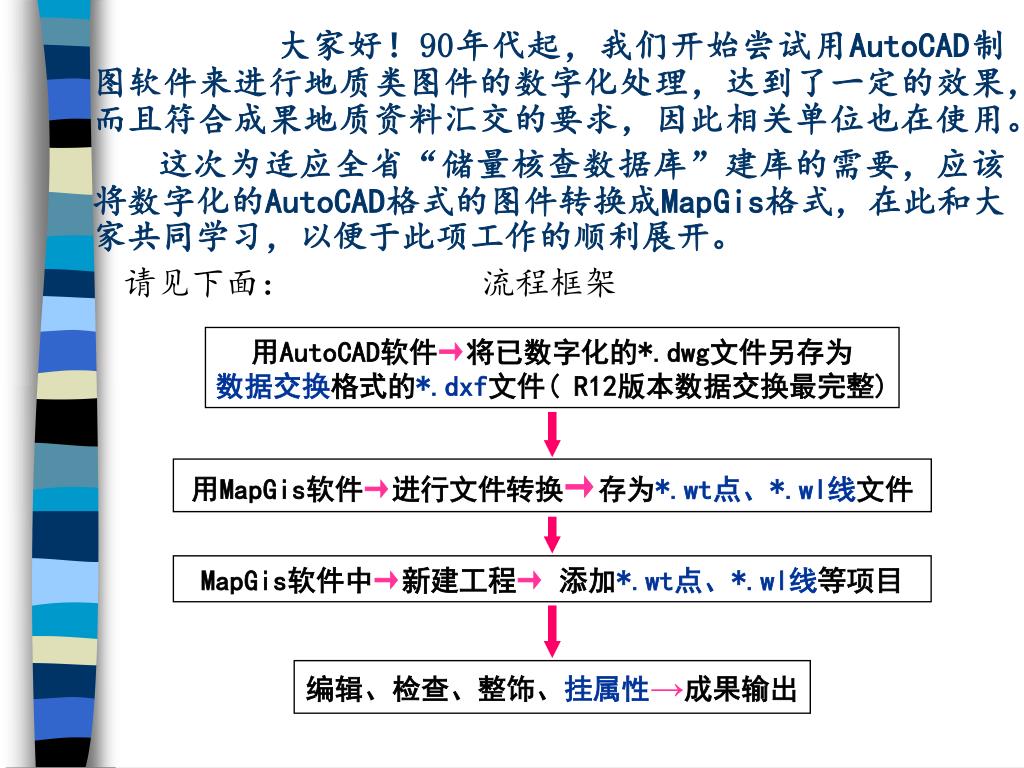

  2. 大家好!90年代起,我们开始尝试用AutoCAD制图软件来进行地质类图件的数字化处理,达到了一定的效果,而且符合成果地质资料汇交的要求,因此相关单位也在使用。大家好!90年代起,我们开始尝试用AutoCAD制图软件来进行地质类图件的数字化处理,达到了一定的效果,而且符合成果地质资料汇交的要求,因此相关单位也在使用。 这次为适应全省“储量核查数据库”建库的需要,应该将数字化的AutoCAD格式的图件转换成MapGis格式,在此和大家共同学习,以便于此项工作的顺利展开。 请见下面: 流程框架 用AutoCAD软件→将已数字化的*.dwg文件另存为 数据交换格式的*.dxf文件( R12版本数据交换最完整) 用MapGis软件→进行文件转换→存为*.wt点、*.wl线文件 MapGis软件中→新建工程→ 添加*.wt点、*.wl线等项目 编辑、检查、整饰、挂属性→成果输出

  3. AutoCAD格式的图件转入到MapGis平台要注意以下几点: 1、每一张图纸必须作为一个单独的文件,不能有其它不相关的内容; 2、AutoCAD图件中的图层划分要清晰,不同性质的要素放在不同的图层中。图层划分的原则可以参照建库要求中对图层划分的规定。如果在AutoCAD中的分层能满足建库要求,转入到MapGis则不需要再分层; 3、AutoCAD图件转入MapGis前,要将所有的充填内容炸开分解,不能炸开分解的全部删除,在点和线转入MapGis后,再建区充色; 4、AutoCAD图件转出时,如果图件所占空间不大,可以存储为一个DXF文件。 注:*.dxf——是用于与MapGis进行数据交换的Auto CAD格式文件

  4. 下面以一个实例进行说明: 该图是在AutoCAD2004软件下的一张1/5千的地形图 (0层原为扫描的光栅文件,现已关闭)

  5. 第一步:将AutoCAD文件另存为DXF文件(R12版本);存储文件类型选为AutoCAD R12/LT2 DXF(命名为*.dxf )。经过大量的实验, R12版本的文件在转换中数据不丢失!

  6. 第二步:文件转换运行MAPGIS图形处理的文件转换,装入DXF文件。第二步:文件转换运行MAPGIS图形处理的文件转换,装入DXF文件。

  7. 此时地形图中所有分层都在其中,为了在MapGis中修改图层的方便,分别转出各层(可以按照图层先后顺序进行转出)。本示例以转“图框”层为例:此时地形图中所有分层都在其中,为了在MapGis中修改图层的方便,分别转出各层(可以按照图层先后顺序进行转出)。本示例以转“图框”层为例:

  8. “不转出的图层” 为蓝底,转出的“图框”是白底。

  9. 处理实体完成后,点击右键 “复位窗口”。

  10. “复位窗口”后,即可显示转入的“图框”。

  11. 关闭“文件转换”窗口,按提示保存为MapGis所需的点wt、线wl文件,根据所转入的图层名称进行命名。关闭“文件转换”窗口,按提示保存为MapGis所需的点wt、线wl文件,根据所转入的图层名称进行命名。 其它各图层转入方法类似。

  12. 第三步:输入编辑 将所有转入到MapGis图层的点、线文件添加到一个MapGis工程中,分别对字体、线型、粗细、颜色等图层参数进行修改。修改时MapGis的系统库要用省级项目组提供的统一系统库和图例板。 从CAD中转出的某些曲线,在MapGis中由于点过密会导致数据量过大,而造成存储空间及显存的浪费,因此需要在MapGis中将线条抽稀,抽稀因子一般选取0.5-2之间。

  13. 5、有些地形图很大,不能存为一个DXF文件,那么我们可以新建页面把首曲线、计曲线复制粘贴单独存为DXF文件,其它内容做为一个DXF文件。存盘的过程中,一定要保证同一张图纸存的DXF文件基点坐标的统一,以便在MapGis中添加项目时准确添加套合。5、有些地形图很大,不能存为一个DXF文件,那么我们可以新建页面把首曲线、计曲线复制粘贴单独存为DXF文件,其它内容做为一个DXF文件。存盘的过程中,一定要保证同一张图纸存的DXF文件基点坐标的统一,以便在MapGis中添加项目时准确添加套合。 • 基点可以确定为图框内方格网中任何一点,一旦确定不能更改基点位置,为了方便记忆一般基点坐标可设为0,0。 • AutoCAD图件转入MapGis后的坐标为相对坐标,需要在MapGis中通过误差校正或其它有效方法将所有图层坐标转换为绝对坐标。
